Carta Bar Bulat – Visualisasi Untuk Papan Pemuka Anda

Dalam tutorial ini, anda akan belajar cara membuat carta bar bulat untuk laporan LuckyTemplates anda. Ia adalah satu lagi jenis carta bar tetapi dengan tepi bulat. Ia menunjukkan data dan maklumat berharga dalam format yang lebih canggih.

Isi kandungan

• Mencipta Set Data Untuk Charticulator
• Merekabentuk Carta Bar Bulat
• Mengeksport Visual Ke Kuasa Visual Tersuai BI
• Mengimport Dan Mengubah Suai Carta Bar Bulat
• Kesimpulan

Mencipta Set Data Untuk Charticulator

Ini ialah carta bar bulat yang akan anda buat semula.

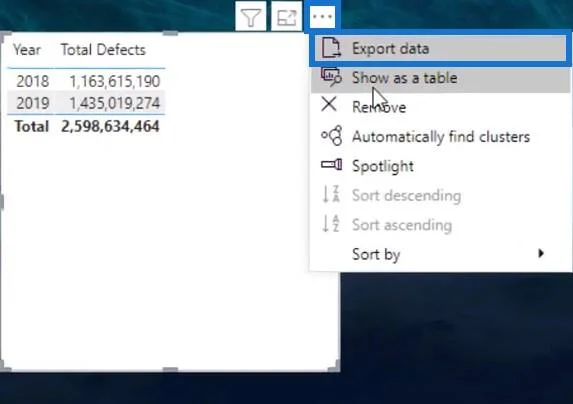

Pertama, eksport set data yang mengandungi kedua-dua kategori dan nilai ke dalam Charticulator . Untuk contoh ini, Tahun digunakan sebagai kategori dan Jumlah Kecacatan digunakan sebagai nilai. Seterusnya, klik tiga titik di bahagian atas jadual dan pilih Eksport data . Pastikan anda menyimpan fail dengan sambungan CSV.

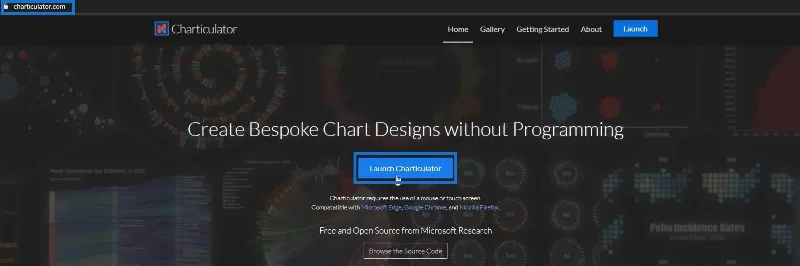

Kemudian, pergi ke charticulator.com dan klik Lancarkan Charticulator.

Seterusnya, buka set data yang anda eksport dan tunggu kanvas Charticulator dilancarkan.

Merekabentuk Carta Bar Bulat

Seret bentuk segi empat tepat dari Marks ke dalam Glyph. Bentuknya akan ditunjukkan dalam kanvas sebenar.

Klik panel pertama di bahagian atas bar dalam kanvas sebenar dan pilih Tindanan Y. Anda kemudian akan melihat bahawa kedudukan bar akan berubah.

Selepas itu, seret Tahun ke Paksi-Y carta dan letakkan Jumlah Kecacatan dalam lebar bentuk di dalam Glyph.

Klik PlotSegments1 untuk membuka Atribut dan nyahtanda kotak Visible untuk mengalih keluar label dalam Y-Axis.

Ketinggian dan warna bar bergantung pada pilihan anda dan gaya laporan data. Untuk melaraskan tetapan bar, klik Shape1 untuk membuka Atribut. Carta anda kini akan kelihatan seperti ini.

Seterusnya, tunjukkan label data dengan menambahkan Teks dalam Glyph. Alihkan Teks ke hujung kanan bentuk untuk membuat nilai muncul di tepi bar.

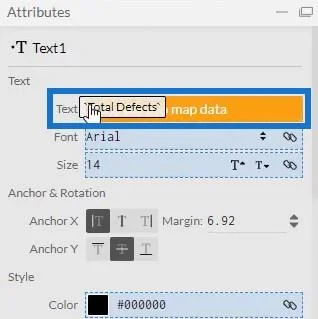

Bawa Jumlah Kecacatan ke bahagian Teks pada Atribut Text1.

Anda kemudian akan melihat nilai dalam carta. Walau bagaimanapun, anda akan melihat bahawa nilainya besar dan mempunyai perpuluhan.

Anda perlu membahagikannya dengan 1 juta dan mengeluarkan perpuluhan. Masukkan /1000000 dan tukar .1 kepada .0 dalam bahagian Teks. Anda juga boleh menambah M pada penghujung bahagian untuk mewakili juta sebagai satu unit.

Seterusnya, laraskan warna dan ketinggian nilai mengikut keutamaan anda. Visualisasi kini akan kelihatan seperti ini.

Untuk membuat tepi bulat, bawa bulatan ke dalam Glyph dan selaraskannya ke hujung bar.

Kemudian, tukar warna dan ketinggian bulatan agar sepadan dengan bar dan jadikan ia kelihatan seperti satu entiti. Sekarang, lakukan proses ini sekali lagi tetapi letakkan bulatan ke tepi kiri bar. Ini akan menjadi hasilnya.

Mengeksport Visual Ke Kuasa Visual Tersuai BI

Selepas itu, fail itu kini sedia untuk disimpan dan dieksport ke Visual Custom LuckyTemplates .

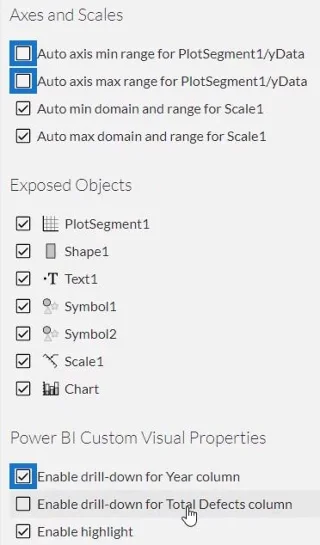

Sebelum anda mengeksport fail, nyahtanda dua kotak pertama di bawah tetapan Axes and Scales . Ini menjadikan paksi tidak boleh ditukar apabila konteks penapis digunakan. Kemudian, tandai kotak pertama di bawah Sifat Visual Tersuai LuckyTemplates untuk mendayakan gerudi bawah untuk lajur Tahun . Setelah selesai, tambahkan nama visual dan eksport fail.

Mengimport Dan Mengubah Suai Carta Bar Bulat

Sekarang, buka LuckyTemplates untuk mengimport fail carta. Klik tiga titik di bawah Visualisasi dan pilih Import visual daripada fail . Kemudian, cari dan buka fail carta bar bulat.

Seterusnya, klik ikon Charticulator carta bar bulat dan isikan bahagian Medan dengan Tahun dan Jumlah Kecacatan .

Anda kemudiannya boleh melihat visualisasi carta bar bulat dalam papan pemuka.

Perkara seterusnya yang perlu dilakukan ialah melaraskan visualisasi mengikut keutamaan anda. Dalam contoh ini, margin telah dilaraskan dan tajuk dan latar belakang telah dialih keluar.

Untuk menunjukkan Jumlah Kecacatan yang mempunyai kesan pada kualiti, anda boleh menambah ukuran lain pada penapis visualisasi. Dalam kes ini, Jenis Kecacatan ditambahkan pada medan data visual.

Seterusnya, klik Memerlukan pemilihan tunggal dan pilih Kesan .

Buat carta bar bulat lain tanpa kesan. Salin dan tampal visualisasi dan tukar Jenis Kecacatan kepada Tiada Kesan.

Akhir sekali, lakukan perkara yang sama untuk Jenis Kecacatan yang ditolak .

Anda kini akan mempunyai tiga carta bar bulat yang berbeza dalam laporan anda.

Jika anda ingin mencipta satu lagi carta bar bulat, anda perlu berhati-hati dalam menduplikasi visualisasi. Memandangkan nilai dibahagikan dengan 1 juta, anda hanya boleh menyalin dan menampal visual jika anda mempunyai nilai yang besar. Jika anda mencuba dan menduplikasinya menggunakan nilai kecil, carta anda akan kelihatan seperti ini.

Anda boleh melihat bahawa carta menunjukkan 0M untuk nilai. Satu-satunya cara untuk menggunakan nilai kecil ialah pergi ke Charticulator, buat carta baharu dan eksport kembali ke LuckyTemplates Custom Visual.

Carta Bar Tersuai Dalam LuckyTemplates: Varieti Dan Pengubahsuaian
Carta Gandaan Kecil Dalam LuckyTemplates: Gambaran Keseluruhan
Pemformatan Bersyarat LuckyTemplates Untuk Visual Carta – Apa yang Mungkin?

Kesimpulan

Carta bar bulat ialah satu lagi jenis carta bar. Mereka menyediakan maklumat dan data dengan cara yang lebih canggih. Tepi bulat memberikan carta rupa yang memuaskan dalam papan pemuka LuckyTemplates anda.

Jika anda ingin mengetahui lebih lanjut tentang carta bar bulat, anda boleh berlatih menciptanya semula menggunakan Charticulator atau Visual Tersuai LuckyTemplates. Anda juga boleh membaca catatan blog lain tentang carta bar dan visualisasi lain.
