Carta Cerun: Bandingkan Nilai Pada Titik Berbeza Dalam Masa

Dalam tutorial ini, anda akan belajar cara membuat carta cerun menggunakan Charticulator . Carta ini berguna apabila anda ingin membandingkan nilai pada jangka masa yang berbeza . Ia juga boleh menunjukkan pertumbuhan kategori di sepanjang titik yang diplotkan.

Isi kandungan

• Eksport Set Data Ke Charticulator
• Cipta Carta Cerun
• Eksport Carta Cerun Ke LuckyTemplates
• Kesimpulan

Eksport Set Data Ke Charticulator

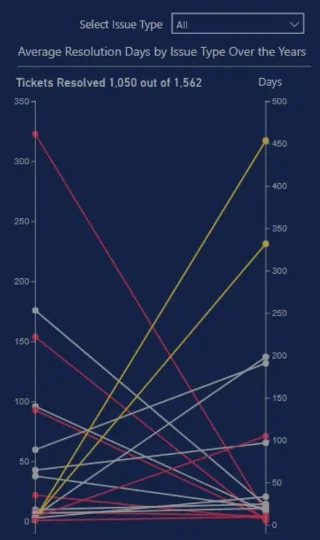

Ini ialah contoh Carta Cerun yang akan dibuat semula.

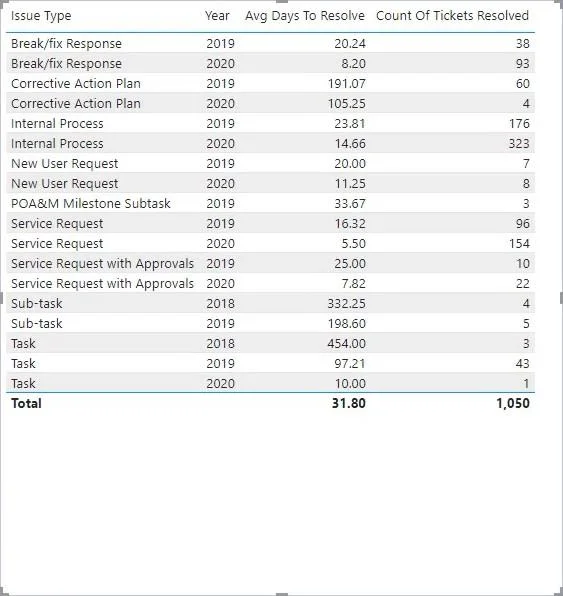

Mula-mula, buat dan eksport set data ke Charticulator. Set data carta sampel mengandungi Jenis Isu , Tahun , Purata Hari Untuk Menyelesaikan dan Bilangan Tiket Selesai .

Klik elipsis jadual dan pilih Eksport Data.

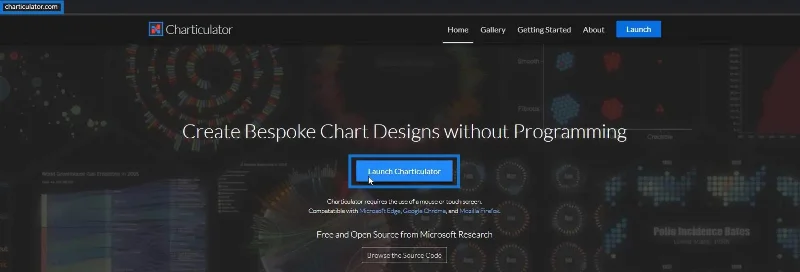

Pergi ke charticulator.com dan klik Lancarkan Charticulator.

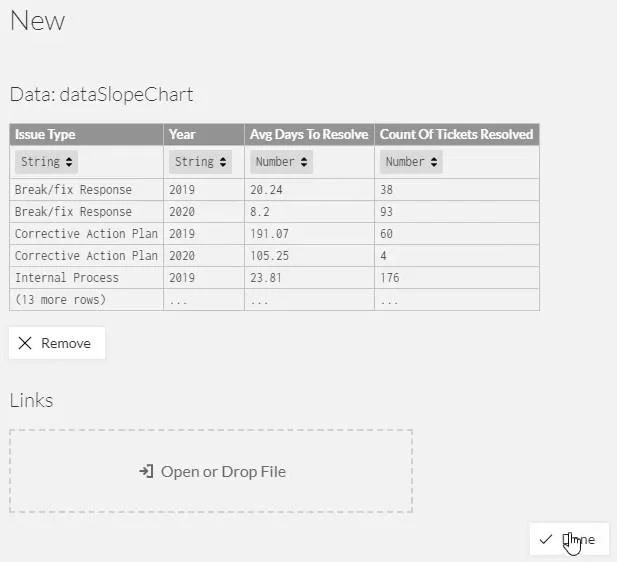

Cari dan buka set data yang dieksport.

Cipta Carta Cerun

Setelah selesai, anda akan diarahkan ke kanvas Charticulator. Memandangkan carta cerun hanya memerlukan dua Paksi Y, anda perlu memadamkan paksi sedia ada dan mencipta segmen plot baharu.

Lukis garisan dari bahagian bawah ke bahagian atas setiap sisi kanvas untuk menetapkan tertib menaik.

Letakkan Bilangan Tiket Selesai di sebelah kiri Paksi Y dan Purata Hari Untuk Selesaikan di Paksi Y kanan.

Anda akan melihat bahawa nilai di sebelah kiri Y-Axis dibalikkan ke sisi lain. Tukarnya dengan pergi ke Atribut PlotSegment1 dan tetapkan Kedudukan kepada Bertentangan .

Dari sana, anda boleh menukar warna dan saiz garis dan tanda dalam atribut kedua-dua paksi. Inilah hasilnya nanti.

Kemudian, bawa bulatan dari Simbol ke kanvas Glyph.

Anda kemudian boleh melihat titik data diplot dalam paksi.

Buat garisan untuk menyambung dua paksi. Klik Pautan dan pilih dua Segmen Plot .

Setelah selesai, klik Cipta Pautan . Anda kemudian akan melihat garisan antara kedua-dua paksi.

Tambahkan warna pada garisan dengan membuka Atribut Link1 dan meletakkan Tahun dalam bahagian Warna.

Anda boleh mengubah suai warna setiap tahun bergantung pada gaya dan pilihan anda.

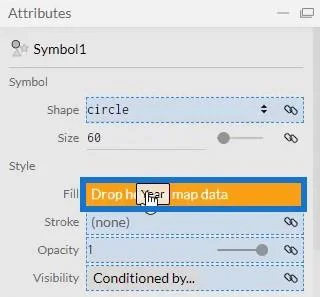

Anda juga boleh menambah warna pada bulatan atau simbol. Buka Atribut Symbol1 dan letakkan Tahun dalam bahagian Isi.

Kurangkan saiz carta dengan mendekatkan Paksi-Y antara satu sama lain. Inilah rupa carta cerun sekarang.

Di bahagian bawah carta, anda akan melihat bahawa beberapa titik data hampir menyentuh bahagian bawah kanvas. Anda perlu mencipta ruang antara nilai 0 dan kanvas bawah.

Pergi ke Atribut kedua-dua Segmen Plot dan tetapkan julat.

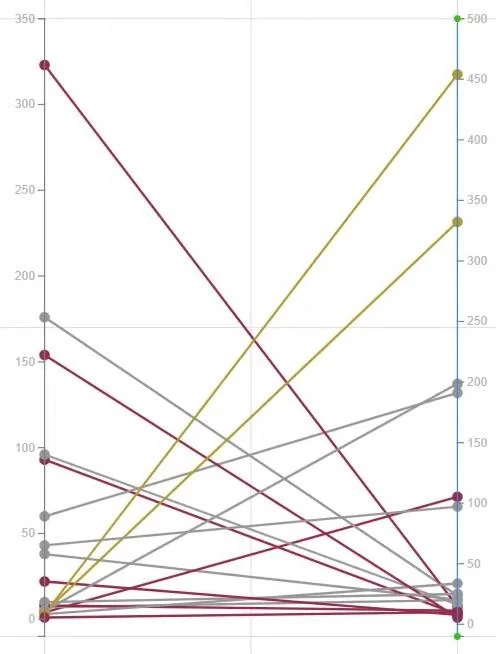

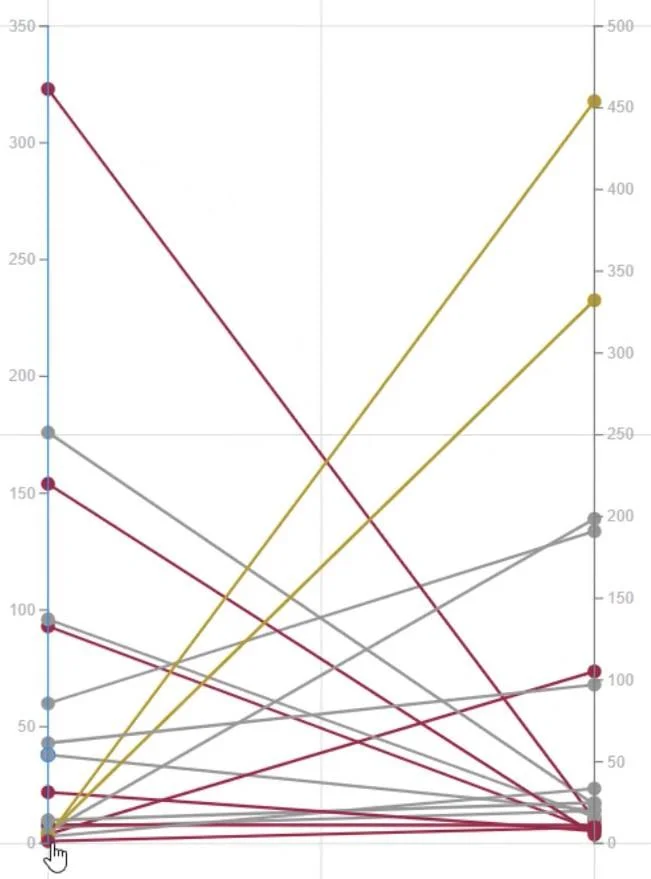

Ini kini rupa akhir visualisasi.

Eksport Carta Cerun Ke LuckyTemplates

Simpan fail carta dan eksport ke LuckyTemplates Custom Visual .

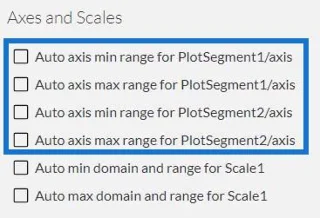

Nyahtanda pilihan paksi auto dalam tetapan Axes and Scales untuk menjadikan paksi kekal tidak berubah walaupun apabila peralihan konteks digunakan. Buat nama visual dan eksport fail.

Dari sana, buka LuckyTemplates dan import fail carta cerun. Klik elipsis di bawah Visualisasi dan pilih Import visual daripada fail .

Seterusnya, klik ikon Charticulator dengan nama fail carta cerun.

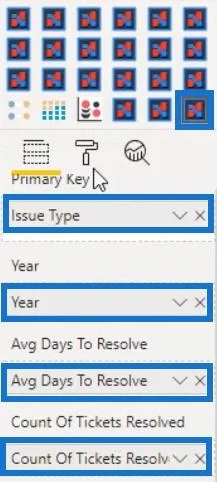

Isi bahagian Medan dengan data sepadan yang diperlukan. Untuk Tahun , klik butang lungsur turun dan pilih Jangan Ringkas . Anda kemudian boleh melihat visualisasi carta.

Laraskan margin, saiz dan atribut lain agar sepadan dengan gaya dan pilihan laporan anda. Kemudian, tambahkan semua data dalam bahagian Petua Alat.

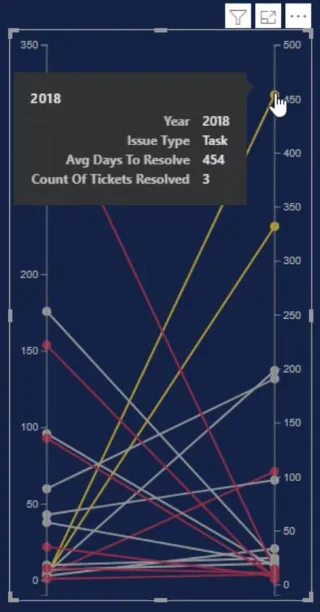

Setelah selesai, anda kini boleh melihat semua maklumat apabila anda menuding pada bulatan atau titik data.

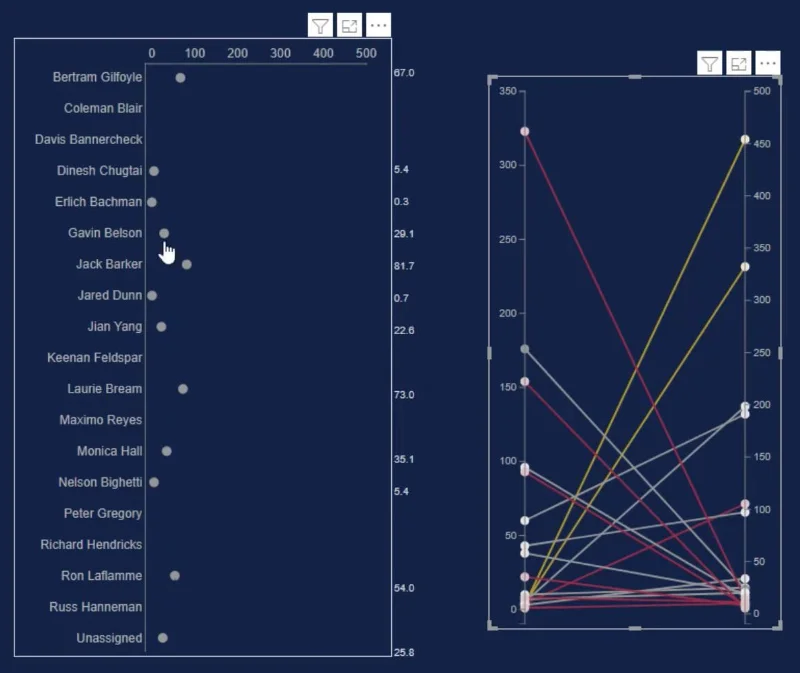

Buat interaksi dengan carta anda yang lain. Pergi ke tab Format dan pilih Edit Interaksi . Kemudian, klik butang interaksi setiap carta. Untuk contoh ini, carta dumbbell digunakan untuk interaksi.

Jika anda memilih titik data dalam carta cerun, anda akan melihat bahawa carta dumbbell juga berubah bergantung pada konteks yang digunakan.

Kesimpulan

Carta cerun menggambarkan perubahan unit dari semasa ke semasa di sepanjang dua titik. Ia ialah graf garisan ringkas yang memaparkan permulaan dan penghujung setiap baris. Anda boleh menggunakan carta ini jika anda ingin melihat perkembangan dalam data anda sendiri.

Tingkatkan pembangunan data dan kemahiran visualisasi anda dengan menggunakan tutorial ini. Berlatih dengan data anda dalam Charticulator dan baca catatan blog LuckyTemplates yang lain yang dikaitkan dengan carta dan visual.
