Carta Dumbbell – Visualisasi Penjejakan Prestasi

Tutorial ini akan menunjukkan kepada anda cara membuat carta dumbbell menggunakan alat Charticulator . Ia adalah carta yang terdiri daripada bulatan dan garisan yang digunakan untuk memantau dan membandingkan dua titik data. Anda akan belajar dan memahami cara ia menyediakan data dan maklumat berharga dalam laporan LuckyTemplates anda.

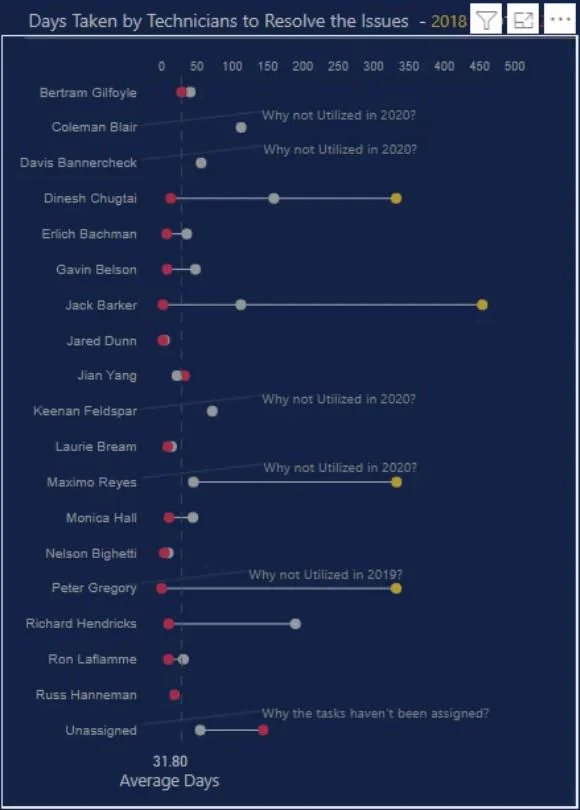

Ini ialah contoh carta dumbbell yang akan anda buat semula. Ia menunjukkan purata hari yang diambil oleh setiap penerima serah hak atau juruteknik untuk menyelesaikan isu bagi tahun 2018 hingga 2020.

Isi kandungan

• Import Set Data Ke Charticulator
• Cipta Dan Reka Carta Dumbbell
  • Tambahkan Warna Pada Simbol Di Dalam Carta Dumbbell
• Eksport Fail Carta Dumbbell Ke LuckyTemplates
• Tunjukkan Purata Hari Untuk Menyelesaikan Nilai
• Buat Penghiris Untuk Peralihan Konteks
• Kesimpulan

Import Set Data Ke Charticulator

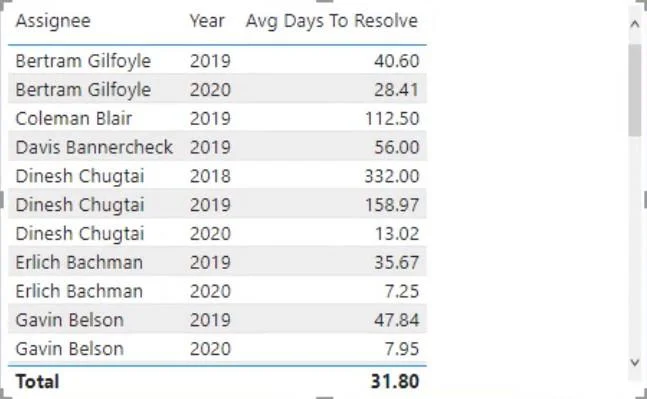

Mula-mula, buat set data untuk dieksport ke Charticulator. Dalam contoh ini, set data mengandungi tiga data: Penerima Tugas , Tahun dan Purata Hari Untuk Menyelesaikan .

Seterusnya, klik elipsis di bawah jadual dan pilih Eksport Data.

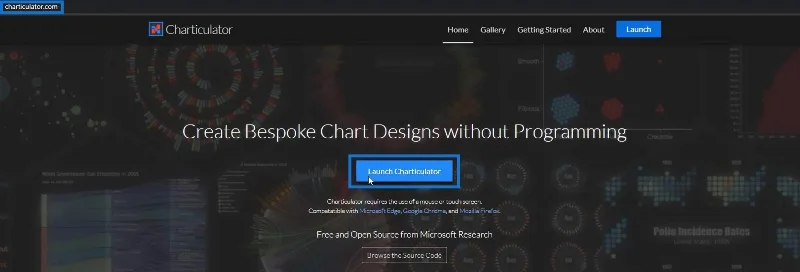

Selepas itu, pergi ke charticulator.com dan klik Lancarkan Charticulator .

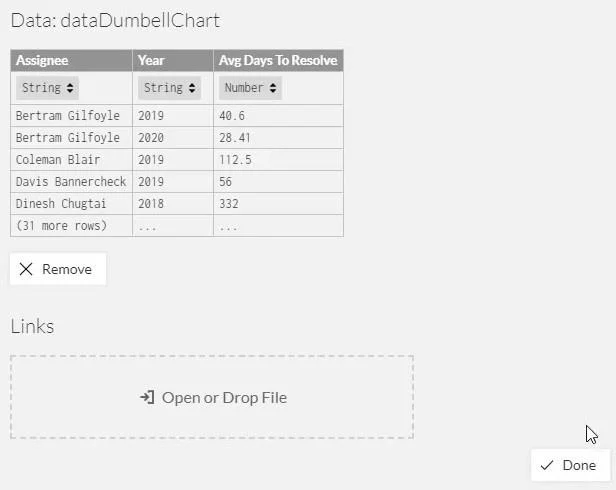

Cari dan buka set data yang dieksport dan klik Selesai . Anda kemudiannya akan dialihkan ke dalam alat Charticulator.

Cipta Dan Reka Carta Dumbbell

Letakkan Penerima Tugas dalam Paksi-Y kanvas. Anda boleh menukar warna dan saiz label dan tanda dalam Atribut PlotSegment1.

Seterusnya, bawa masuk bulatan dari Simbol ke bahagian dalam Glyph.

Letakkan Purata Hari Untuk Menyelesaikan dalam Paksi X kanvas.

Pindahkan label pada X-Axis ke bahagian atas carta. Buka Atribut PlotSegment1 dan pilih Bertentangan untuk kedudukan label. Anda juga boleh menukar gaya warna label untuk dipadankan dengan Y-Axis.

Sekarang, buat pautan ke kalangan dalam carta. Klik Pautan dan pilih Penerima Tugas untuk menyambungkannya menggunakan talian.

Visualisasi kini akan kelihatan seperti ini.

Anda boleh memformat dan melaraskan entiti dalam carta untuk menjadikannya kelihatan menarik. Anda boleh mengubah suai saiz bulatan, lebar pautan dan atribut lain bergantung pada pilihan anda.

Dalam carta, anda akan melihat bahawa beberapa kalangan di sebelah kiri bersandar pada Paksi-Y. Laraskannya dalam bahagian Julat Atribut PlogSegment1 untuk mencipta ruang antaranya dan paksi.

Tambahkan Warna Pada Simbol Di Dalam Carta Dumbbell

Tambahkan warna pada bulatan dengan meletakkan Tahun dalam bahagian Isian Atribut Symbol1. Anda juga boleh menentukan warna setiap tahun dalam atribut.

Jika anda ingin menunjukkan garis purata dalam carta, anda boleh membuat garisan dan meletakkannya di tempat purata terletak. Dalam contoh ini, garis purata adalah pada 30.

Inilah rupa carta dumbbell sekarang.

Eksport Fail Carta Dumbbell Ke LuckyTemplates

Simpan fail carta dan eksport ke LuckyTemplates Custom Visual .

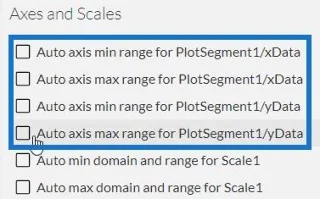

Dalam tetapan Axes and Scales , nyahtanda pilihan paksi auto untuk mengelakkan menukar paksi secara automatik apabila peralihan konteks digunakan. Setelah selesai, tambahkan nama visual dan eksport fail carta.

Sekarang, buka LuckyTemplates dan import fail carta dumbbell . Klik elipsis di bawah Visualisasi dan pilih Import visual daripada fail .

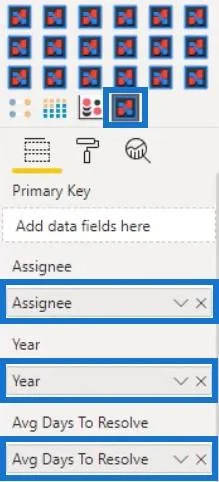

Seterusnya, klik pautan Charticulator dengan nama visual carta dan isikan bahagian Medan dengan data yang sepadan.

Klik butang lungsur pada Tahun dan pilih Jangan Ringkaskan .

Anda kemudian boleh melihat carta dumbbell dalam papan pemuka. Seterusnya, laraskan atribut dan margin setiap entiti kepada pilihan dan gaya yang anda inginkan.

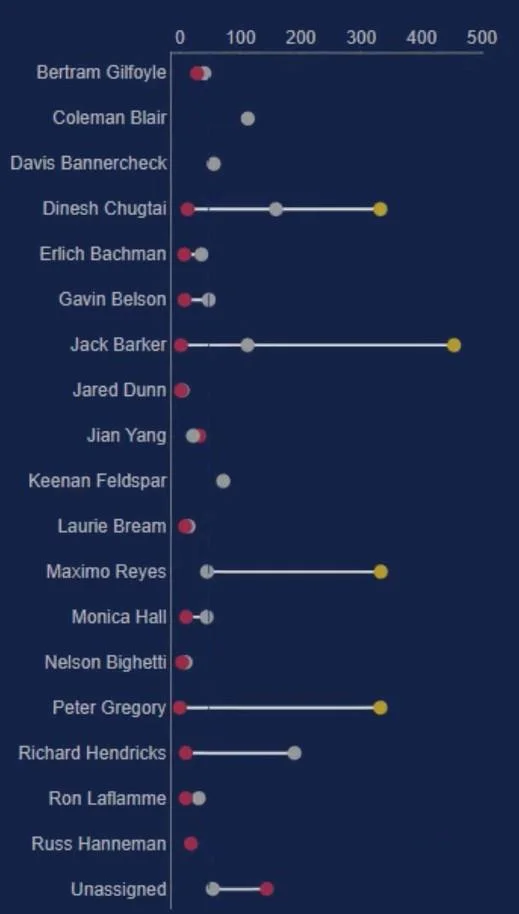

Beginilah rupa carta terlaras visualisasi sampel.

Tunjukkan Purata Hari Untuk Menyelesaikan Nilai

Perkara lain yang boleh anda lakukan ialah menunjukkan purata hari untuk menyelesaikan isu di sebelah setiap penerima. Untuk melakukan ini, anda perlu membuka Charticulator sekali lagi dan menggunakan set data yang sama.

Seterusnya, lukis garisan dalam Paksi-Y kanvas dan kemudian letakkan bulatan di dalam Glyph. Pastikan anda melukis garisan dari atas ke bawah untuk menetapkan susunan kepada menurun.

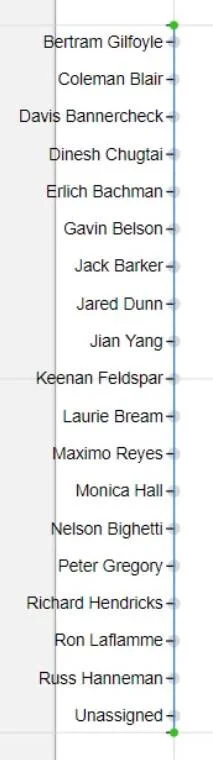

Letakkan Penerima Tugas dalam Paksi-Y kanvas. Inilah hasilnya.

Letakkan Teks di dalam Glyph dan selaraskannya dengan penerima tugasan. Kemudian, letakkan Purata Hari Untuk Menyelesaikan di dalam Teks untuk menunjukkan nilai.

Sembunyikan label dalam Paksi-Y dengan menyahtanda kotak Kelihatan di dalam Atribut.

Kemudian, sembunyikan bulatan dengan mengklik butang mata Simbol1.

Simpan fail dan eksport ke LuckyTemplates Custom Visual . Jangan lupa untuk menyahtanda pilihan paksi auto dalam tetapan Axes and Scales . Import visual dengan cara yang sama carta dumbbell diimport dan masukkan data yang sepadan dalam bahagian Medan.

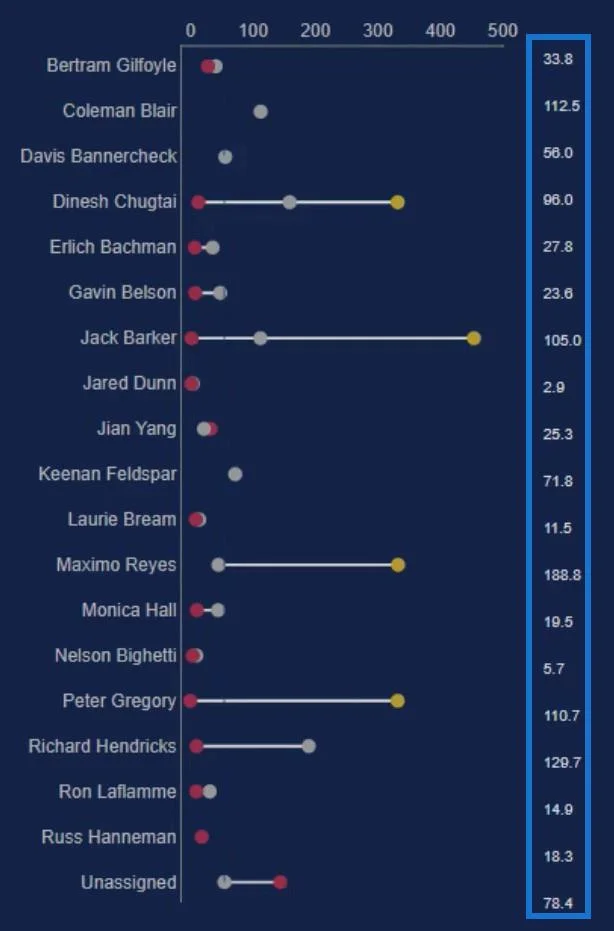

Letakkan visual di sebelah carta dumbbell dan selaraskannya dengan penerima tugasan.

Buat Penghiris Untuk Peralihan Konteks

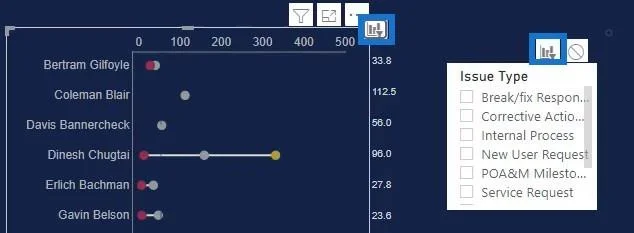

Buat penghiris untuk mempunyai peralihan konteks penapis. Untuk contoh ini, Jenis Isu digunakan dalam penghiris.

Seterusnya, cipta interaksi dalam carta. Pergi ke tab Format dan pilih Edit Interaksi . Kemudian, klik setiap visualisasi dan ikon interaksi carta.

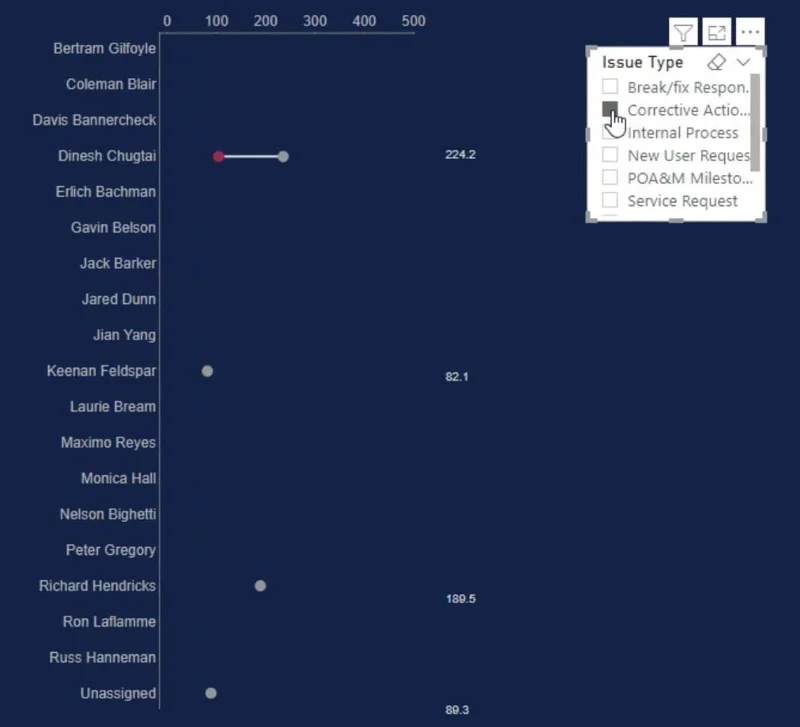

Setelah selesai, anda boleh melihat Carta Dumbbell berubah apabila anda memilih penghiris.

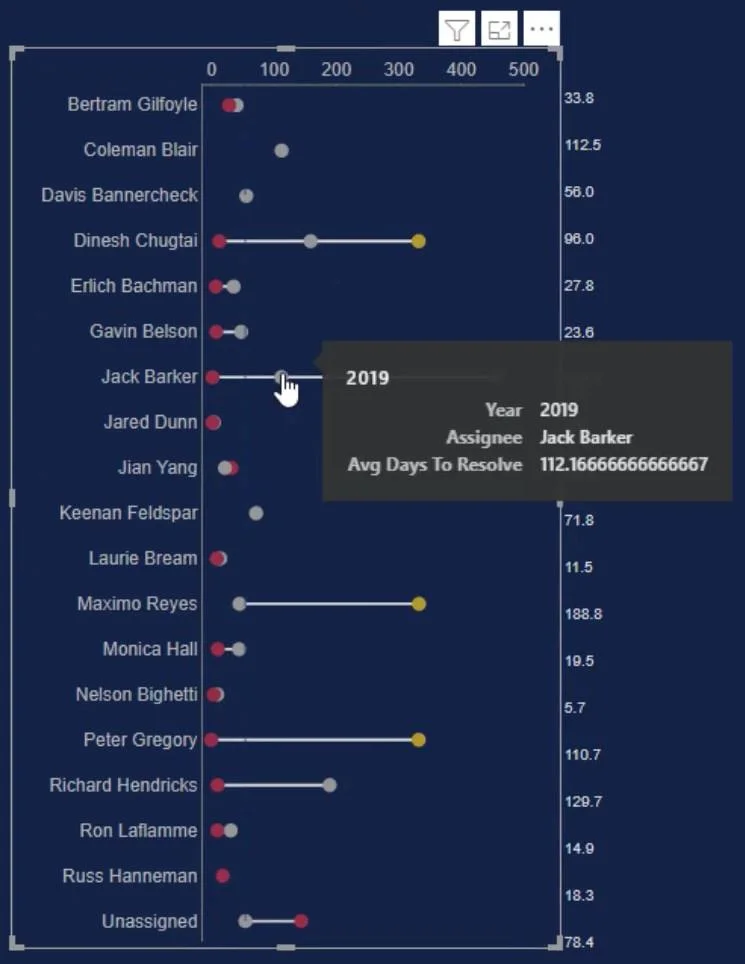

Jika anda meletakkan Penerima Tugas , Tahun dan Purata Hari Untuk Menyelesaikan dalam bahagian Petua Alat, anda boleh melihat data apabila anda menuding di atas bulatan dumbbell.

Reka Bentuk Papan Pemuka LuckyTemplates:
Papan Pemuka Visual Dan Kesan Dalam LuckyTemplates: Amalan Reka Bentuk Terbaik

Kesimpulan

Memantau aktiviti kerja menjadi lebih mudah dengan carta dumbbell. Mereka menyediakan maklumat menggunakan titik dan garisan data yang akan membantu anda menyemak dan mengawasi prestasi kategori. Ia merupakan visual yang hebat yang memberikan maklumat bernas kepada laporan LuckyTemplates anda.

Ketahui dan ketahui lebih lanjut tentang carta dumbbell dan Charticulator dengan berlatih dan memaksimumkan tutorial ini.
