Carta Mawar: Cipta Graf Pekeliling Menggunakan Charticulator

Dalam tutorial ini, anda akan belajar cara mencipta carta mawar menggunakan Charticulator . Ia adalah graf yang memaparkan data menggunakan koordinat kutub. Panjang setiap segmen dari pusat paksi kutub diukur dengan nilai yang diwakilinya.

Isi kandungan

• Mengeksport Ke Charticulator
• Mencipta Carta Mawar
  • Melaraskan Format Carta
  • Menyerlahkan Maklumat Penting
• Meletakkan Carta Mawar Dalam LuckyTemplates
• Kesimpulan

Mengeksport Ke Charticulator

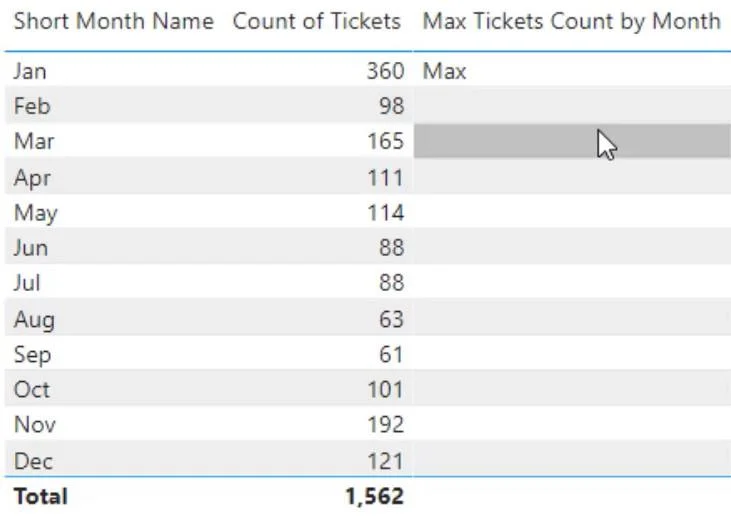

Langkah pertama ialah mencipta dan mengeksport set data ke Charticulator. Untuk contoh ini, set data mengandungi Nama Bulan Pendek , Kiraan Tiket dan Kiraan Tiket Maks mengikut Bulan .

Klik elipsis di penjuru set data dan pilih Eksport Data.

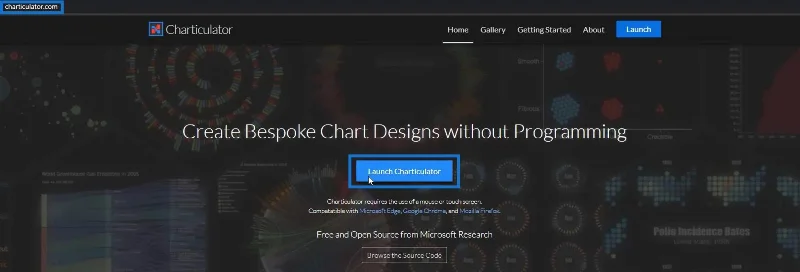

Kemudian pergi ke charticulator.com dan klik Lancarkan Charticulator.

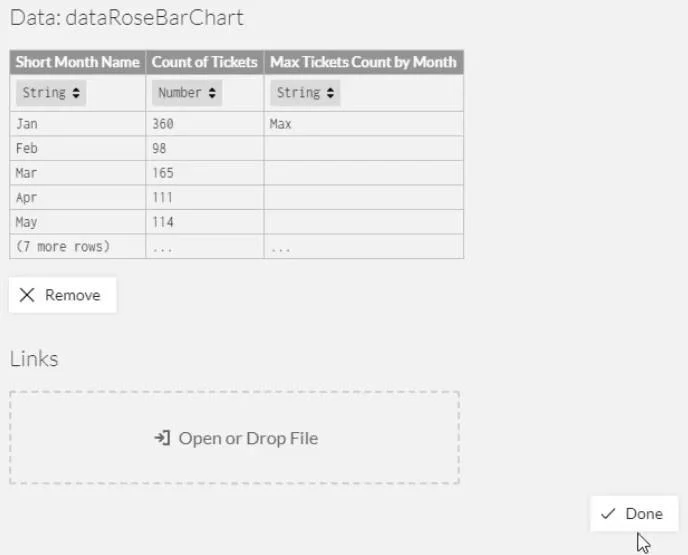

Cari dan buka set data yang dieksport. Selepas itu, klik Selesai dan anda akan diarahkan ke kanvas Charticulator.

Mencipta Carta Mawar

Bawa masuk segi empat tepat dari Marks ke kanvas Glyph.

Letakkan Nama Bulan Pendek dalam Paksi X kanvas sebenar.

Bawa Kiraan Tiket dalam ketinggian segi empat tepat di dalam Glyph.

Anda kemudian akan melihat carta lajur terbentuk dalam kanvas sebenar.

Sekarang, seret Polar dari Scaffolds ke dalam kanvas sebenar.

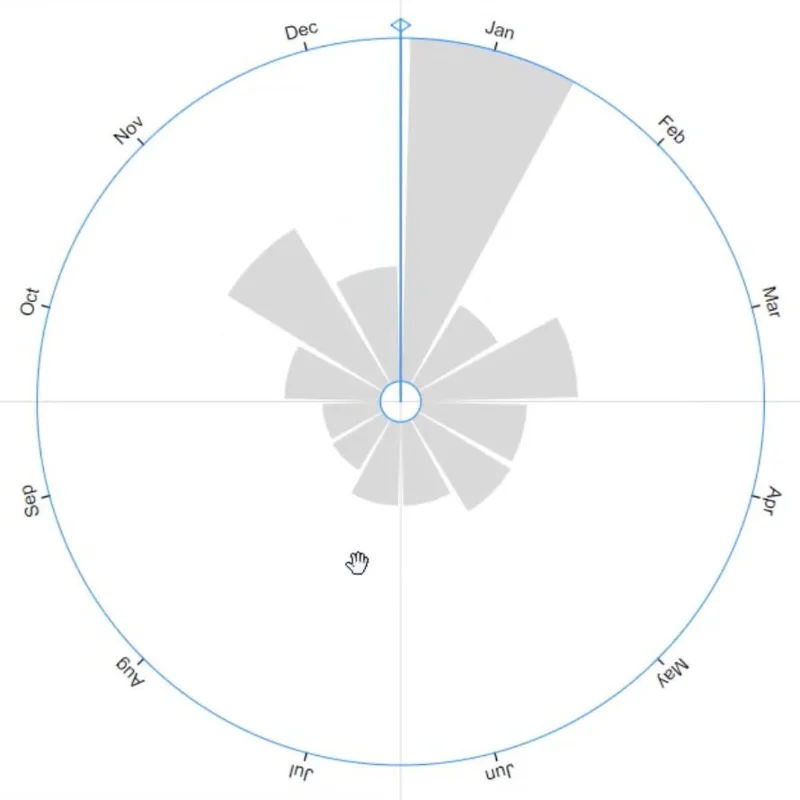

Setelah selesai, carta lajur akan bertukar menjadi carta mawar.

Melaraskan Format Carta

Minimumkan bulatan dalam dengan menyeret lilitannya ke arah pusat bulatan.

Tambahkan label di dalam bar tetapi pertama, alih keluar nama bulan bagi bulatan luar. Buka Atribut PlotSegment1 dan nyahtanda kotak Kelihatan.

Kemudian, letakkan Teks di dalam Kanvas Glyph dan letakkan di bahagian atas bar.

Buka Atribut Text1 dan letakkan Nama Bulan Pendek dalam bahagian Teks.

Anda kemudian boleh melihat label nama bulan di bahagian atas setiap bar.

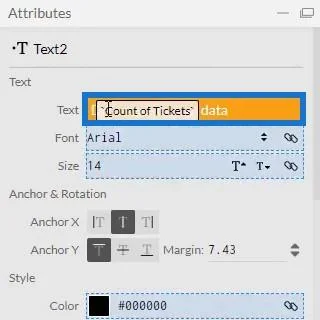

Seterusnya, letakkan nilai di dalam bar dan letakkan di bawah nama bulan. Bawa Teks lain dalam kanvas Glyph dan letakkan Count Of Tickets dalam bahagian Text Atribut Text2.

Pastikan anda mengeluarkan perpuluhan dalam nilai dengan menukar .1 kepada .0 dalam bahagian Teks.

Visualisasi kini akan kelihatan seperti ini:

Menyerlahkan Maklumat Penting

Anda juga boleh menyerlahkan bar dan label dengan bilangan tiket tertinggi setiap bulan. Untuk menyerlahkan bar, buka Atribut Shape1 dan letakkan Kiraan Tiket Maks mengikut Bulan dalam bahagian Isi.

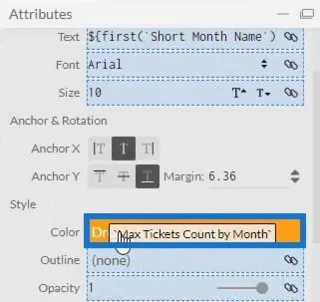

Untuk menyerlahkan label, buka Atribut Text1 dan letakkan Kiraan Tiket Maks mengikut Bulan dalam bahagian Warna.

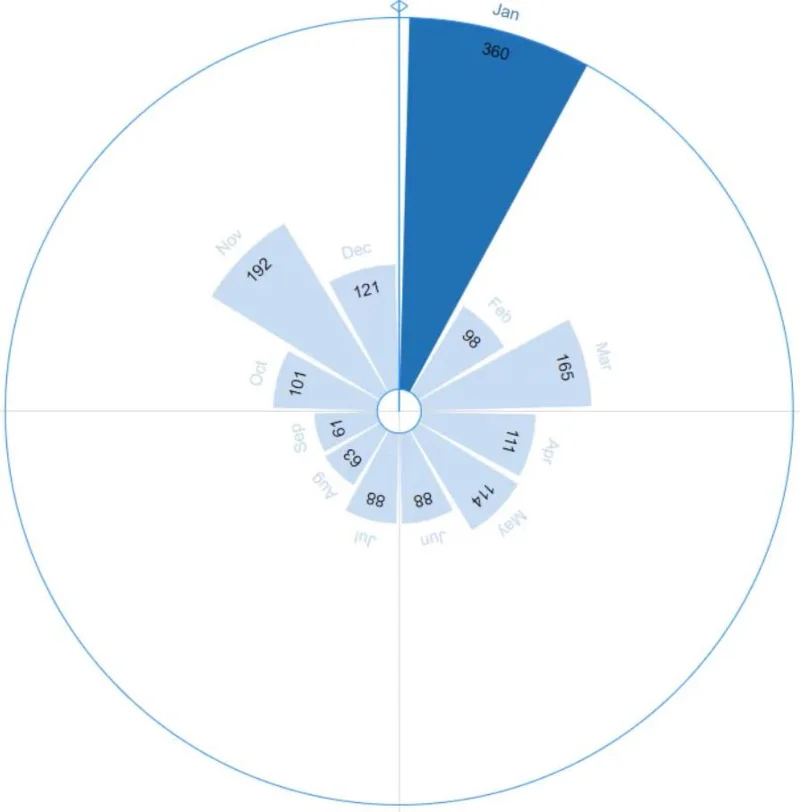

Anda kemudian dapat melihat bahawa Januari, nilai tertinggi antara semua bulan, diserlahkan.

Meletakkan Carta Mawar Dalam LuckyTemplates

Simpan fail dan eksport ke LuckyTemplates Custom Visual .

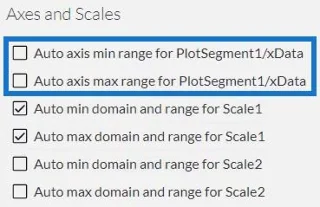

Nyahtanda pilihan paksi auto dalam tetapan Axes and Scales supaya paksi tidak akan berubah walaupun apabila peralihan konteks digunakan. Setelah selesai, masukkan nama visual dan kemudian eksportnya ke LuckyTemplates.

Buka LuckyTemplates dan import fail carta. Klik elipsis di bawah Visualisasi dan pilih Import visual daripada fail . Kemudian, cari fail dan bukanya.

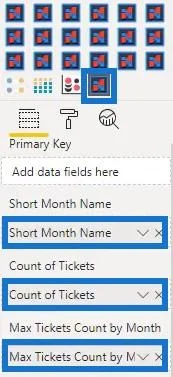

Klik ikon Charticulator dengan nama visual carta mawar dan isikan bahagian Medan dengan data yang sepadan.

Anda kini boleh melihat carta dalam papan pemuka.

Anda juga boleh menambah carta lain untuk membuat peralihan konteks penapis. Untuk contoh ini, carta bar digunakan untuk menggunakan penapis. Pastikan anda membuat interaksi antara carta dengan pergi ke tab Format dan mengklik Edit Interaksi .

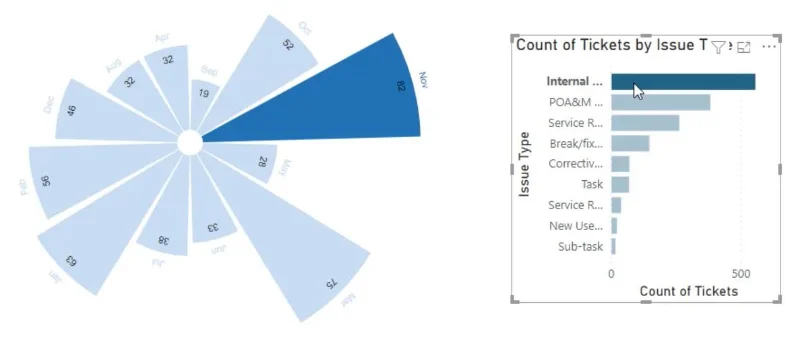

Jika anda mengklik bar daripada carta bar, anda boleh melihat bahawa carta Rose berubah bersama-sama dengannya.

Kesimpulan

Jika anda ingin mempersembahkan data anda dengan cara yang estetik, anda boleh mempertimbangkan untuk menggunakan carta mawar. Mereka menarik secara visual dan memberikan maklumat dengan cara yang mudah dan difahami. Anda boleh membuat carta mawar dengan mudah dengan menggunakan Charticulator dengan set data yang betul.

Ketahui lebih lanjut tentang carta mawar dan visualisasi lain dengan mempraktikkan tutorial ini dan dengan mendaftar ke dalam modul LuckyTemplates .
