Paparan Rajah Dalam Editor Jadual 3

Tutorial ini akan membincangkan tentang Paparan Rajah dalam Editor Jadual 3 . Anda akan belajar cara memaksimumkan alat ini untuk mencipta model data anda dengan cara yang cekap. Anda juga akan mempelajari cara pilihan ini boleh meningkatkan kemahiran pembangunan data anda dalam LuckyTemplates.

Isi kandungan

• Membuka Paparan Rajah
• Menambah Jadual Dalam Paparan Rajah
• Membuka Jadual Berkaitan Dalam Paparan Rajah
• Kesimpulan

Membuka Paparan Rajah

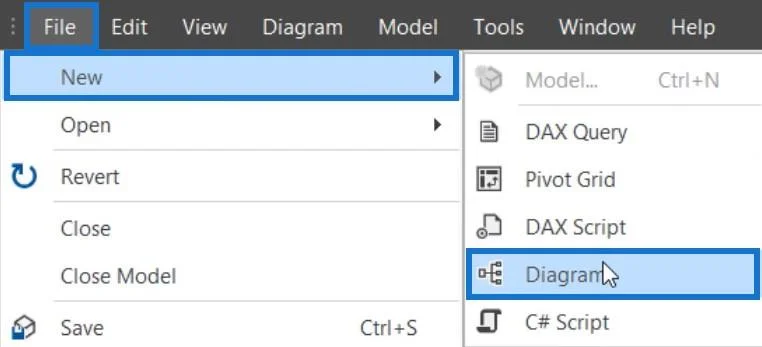

Untuk mendapatkan paparan gambar rajah model data yang dimuatkan dalam LuckyTemplates, pergi ke bar alat Fail. Kemudian, pilih Baharu dan klik Diagram .

Cara lain ialah dengan mengklik ikon Rajah Baharu dalam anak tetingkap bar alat.

Menambah Jadual Dalam Paparan Rajah

Untuk menambah jadual dalam paparan rajah, seret dan lepas jadual daripada TOM Explorer. Anda boleh mengubah saiz dan menyusun semula jadual di dalam rajah. Dalam contoh ini, jadual ProductsData digunakan.

Cara lain ialah dengan klik kanan pada paparan rajah dan pilih Tambah Jadual .

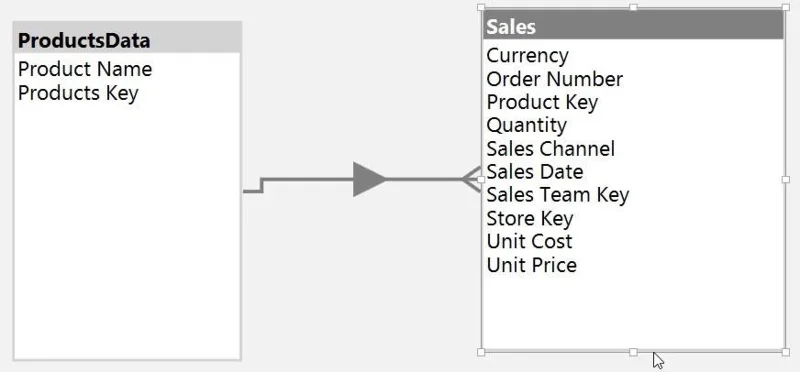

Dalam contoh ini, jadual Jualan ditambah pada rajah. Anda juga boleh melihat bahawa ia membentuk hubungan dengan jadual ProductsData.

Secara teknikal, ia tidak mewujudkan hubungan baharu. Ia hanya membuat rajah berdasarkan perhubungan yang telah wujud dalam model LuckyTemplates.

Membuka Jadual Berkaitan Dalam Paparan Rajah

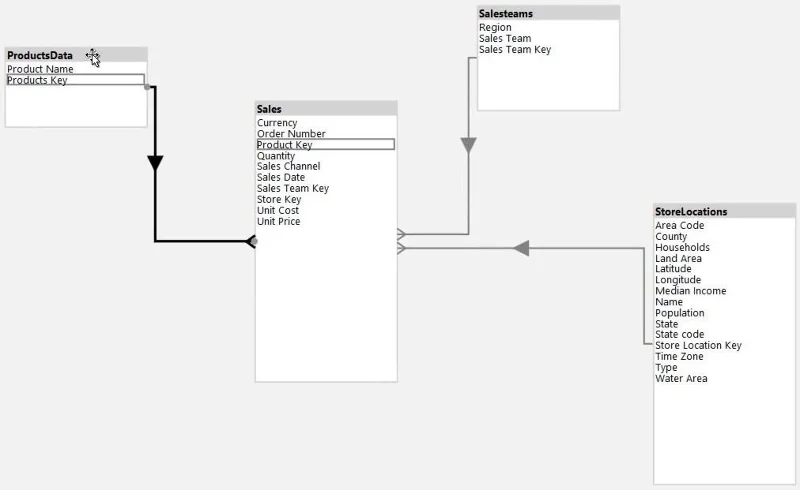

Jika anda ingin menambah jadual berdasarkan perhubungan, klik kanan pada jadual Jualan dan pilih sama ada Tambah Jadual Yang Menapis Jadual Ini atau Tambah Semua Jadual Berkaitan .

Jika anda mengklik Tambah Jadual yang Menapis Jadual Ini , anda boleh melihat semua jadual menapis Jadual Jualan.

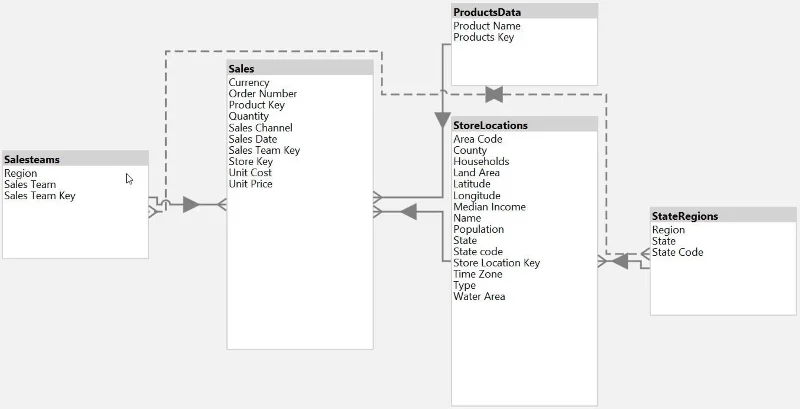

Sebaliknya, jika anda memilih Tambah Semua Jadual Berkaitan , anda boleh melihat semua jadual yang berkaitan secara langsung dengan jadual Jualan.

Pilihan Fit To Page muat semua jadual di dalam rajah, manakala pilihan Auto-Susun menyusunnya secara automatik. Editor Tabular memutuskan susun atur terbaik paparan rajah berdasarkan pengekodan dalamannya.

Untuk mengalih keluar jadual tertentu daripada rajah, klik kanan pada jadual dan pilih Alih Keluar Dari Rajah .

Anda boleh membuka gambar rajah semasa membangunkan ukuran atau jadual dan lajur yang dikira . Seret dan lepaskan Paparan Rajah di sebelah kiri atau kanan anak tetingkap Editor Ungkapan.

Meletakkannya bersebelahan membantu anda membuat langkah dengan mudah. Ia juga menjimatkan masa anda daripada membuka Desktop LuckyTemplates untuk menyemak model data dan menyemak perhubungan aktif dan tidak aktif dalam jadual anda.

Kesimpulan

Terdapat banyak perkara yang boleh anda lakukan dengan Paparan Rajah untuk menjadi cekap apabila ia berkaitan dengan pembangunan data. Maksimumkan teknik ini untuk membuat laporan data yang menarik dan berwawasan.
