Pengenalan Untuk Mencipta Carta Bar SSRS

Carta bar ialah cara popular untuk menggambarkan data dan sering digunakan untuk membandingkan data merentas kategori yang berbeza. Dalam tutorial ini, anda akan belajar cara membuat carta bar menggunakan Perkhidmatan Pelaporan Pelayan SQL (SSRS) untuk laporan bernombor anda .

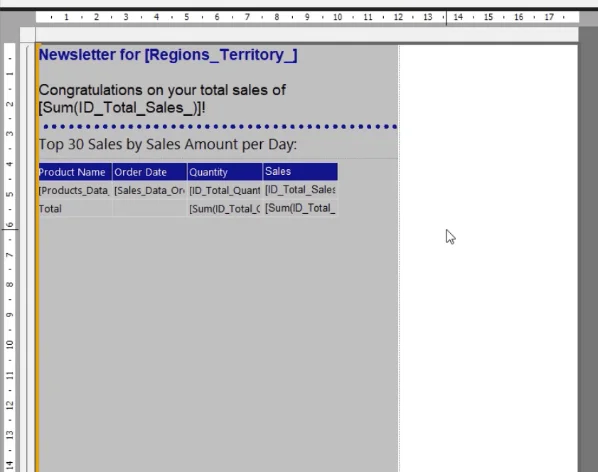

Kami akan menggunakan contoh laporan penomboran dengan matriks yang menunjukkan data Kuantiti dan Jualan setiap Produk bagi setiap Wilayah. Tajuk matriks dan laporan diletakkan di dalam senarai. Kami akan menggunakan laporan sampel ini untuk menunjukkan cara membuat carta bar yang boleh digunakan untuk menggambarkan dan membandingkan data Kuantiti dan Jualan bagi setiap produk merentas wilayah yang berbeza.

Isi kandungan

• Buat Carta Bar SSRS
• Tambah Data Dan Tajuk Carta Dalam Carta Bar SSRS
  • Tambah Tajuk
  • Berikan Data Siri
• Kesimpulan

Buat Carta Bar SSRS

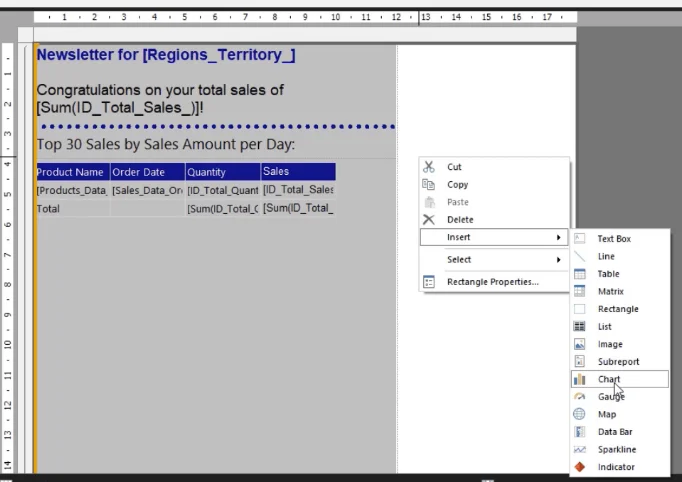

Untuk memasukkan carta bar dalam Pembina Laporan , klik kanan pada laporan anda, pilih Sisipkan dan kemudian klik Carta .

Klik pada tab Bar dan pilih jenis carta bar yang anda mahu gunakan. Untuk contoh ini, kami akan menggunakan carta bar biasa.

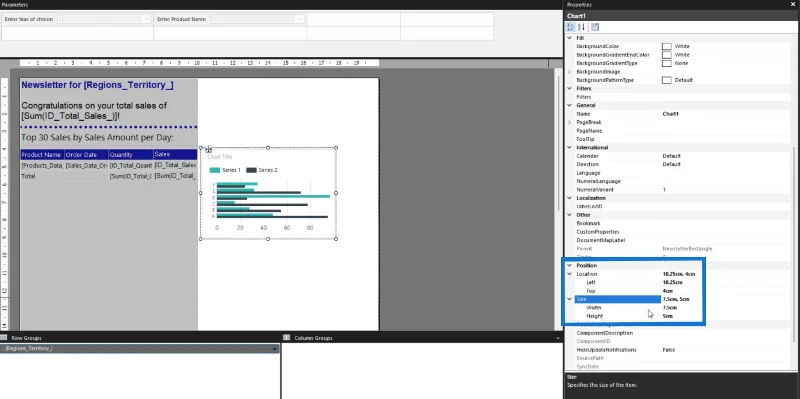

Setelah carta bar berada pada laporan anda, laraskan saiz, lokasi dan kedudukannya. Anda boleh melakukan ini secara manual atau dengan menggunakan anak tetingkap Properties di sebelah kanan.

Menggunakan anak tetingkap Properties disyorkan kerana ia memberi anda ukuran yang tepat. Ini memastikan elemen diletakkan tepat pada kedudukan yang anda inginkan. Anda juga akan dapat mengukur sama ada elemen melepasi saiz halaman laporan dan kemudian membuat perubahan yang diperlukan.

Tambah Data Dan Tajuk Carta Dalam Carta Bar SSRS

Selepas mencipta carta, perkara seterusnya yang perlu anda lakukan ialah menetapkan data dan tajuk carta.

Apabila anda mengklik dua kali pada carta bar, anda akan membuka wizard Data Carta . Ini membolehkan anda untuk menetapkan Nilai , Kumpulan Kategori dan Kumpulan Siri kepada laporan penomboran anda.

Tambah Tajuk

Untuk menambah tajuk pada carta bar anda, klik dua kali pada kotak teks tajuk carta di bahagian atas carta. Taipkan nama yang ingin anda tetapkan pada visualisasi anda. Dalam kes ini, ia adalah Produk mengikut Kuantiti Dijual .

Anda boleh melaraskan saiz fon, gaya dan warna menggunakan pilihan dalam anak tetingkap Properties. Anda juga boleh menukar latar belakang dan warna sempadan kotak teks.

Perkara penting ialah memastikan pemformatan konsisten. Jika anda menggunakan gaya fon Arial untuk jadual anda, gunakan ini untuk carta bar.

Berikan Data Siri

Seterusnya, mari tambah data siri carta.

Pergi ke wizard Data Carta . Dalam contoh ini, Nilai diberikan dengan Jumlah Kuantiti .

Anda akan melihat bahawa data carta berubah. Walau bagaimanapun, bar hanya digunakan sebagai pengisi. Anda boleh melihat data sebenar apabila anda Menjalankan laporan.

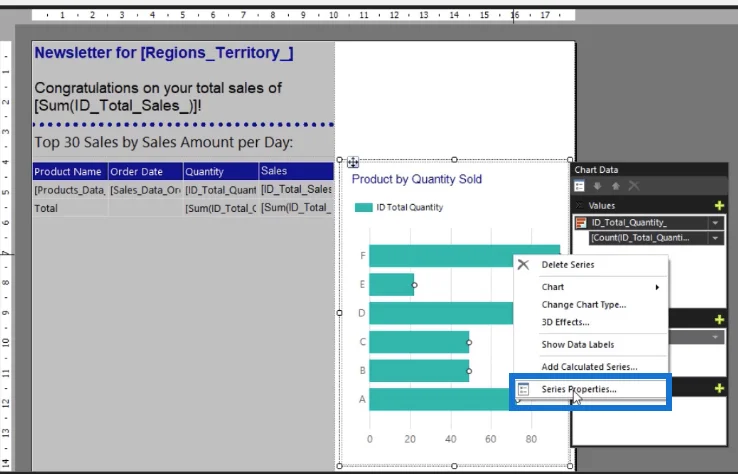

Untuk memformat warna dan saiz bar, klik kanan pada bar dan pilih pilihan Siri Properties .

Ini membuka wizard Siri Properties . Pergi ke tab Isi dan buka anak panah lungsur untuk pilihan Warna . Kemudian, pilih warna yang anda mahu siri itu dimasukkan. Sekali lagi, adalah penting untuk konsisten dengan pemformatan.

Setelah selesai, klik OK . Anda dapat melihat bahawa siri ini kini dipenuhi dengan warna yang anda pilih.

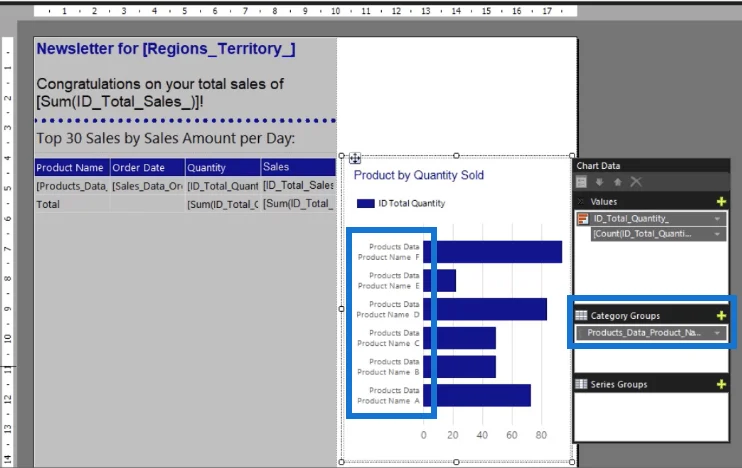

Seterusnya, tetapkan Kumpulan Kategori dengan Nama Produk . Selepas itu, anda akan melihat bahawa nama siri itu sekali lagi diberikan dengan pengisi.

Tetapi beginilah rupa carta bar apabila anda Menjalankan laporan.

Carta akan menunjukkan data berdasarkan pemilihan yang anda buat menggunakan parameter atau penapis.

Carta Bar Berbeza Dalam LuckyTemplates Untuk Meningkatkan Laporan Anda
Carta Bar Perbandingan Dengan Charticulator Dalam
Bar Data LuckyTemplates LuckyTemplates Dalam Visualisasi Jadual

Kesimpulan

Menambah visualisasi memudahkan pengguna akhir memahami perkara yang dibentangkan oleh laporan berhalaman muka anda. Dalam tutorial ini, anda mempelajari cara membuat Carta Bar asas dalam Pembina Laporan yang menunjukkan Jumlah Kuantiti setiap Produk. Prosesnya serupa dengan cara anda membina carta dalam Microsoft Excel. Walau bagaimanapun, anda perlu biasa dengan antara muka Pembina Laporan dan memahami cara Pembina Ungkapan berfungsi .

Semua yang terbaik,

Sue Bayes
