A alteração da largura e do tipo de traço no Adobe Creative Suite 5 (Adobe CS5) Illustrator é feita por meio do painel Traço. Acesse o painel Stroke clicando no hiperlink Stroke no painel de controle.
No painel Stroke, você pode escolher caps (o final de uma linha), junções (os pontos finais de um caminho ou traço) e o limite de esquadria (o comprimento de um ponto). O painel Stroke também permite transformar um caminho em uma linha tracejada.
As opções de Align Stroke.
Nas opções do painel Traço, você pode escolher alinhar o traço no centro (padrão) de um caminho, dentro de um caminho e fora de um caminho.
As opções de alinhamento do traço afetam o posicionamento do traço.
Este recurso é especialmente útil ao traçar texto contornado. A nova opção para alinhar o traço fora de um caminho é muito diferente do traço centralizado tradicional.
Você não pode ajustar o alinhamento de um traço no texto, a menos que primeiro altere o texto para contornos. Selecione a ferramenta Seleção e escolha Tipo → Criar contornos para habilitar as opções de alinhamento do traço.
Você também pode personalizar os seguintes aspectos de um traço no painel Traço clicando nos botões descritos abaixo:
Opções de limite: os pontos finais de um caminho ou traço
Extremidade da extremidade: torna as extremidades das linhas traçadas quadradas
Extremidade arredondada: torna as extremidades das linhas traçadas semicirculares
Tampa de projeção: torna as extremidades das linhas traçadas quadradas e estende a metade da largura da linha além do final da linha
Opções de união: como os pontos de canto aparecem
Junção de esquadria: faz linhas traçadas com cantos pontiagudos
Junção redonda: faz linhas traçadas com cantos arredondados
União chanfrada: faz linhas traçadas com cantos quadrados
Linhas tracejadas: linhas regularmente espaçadas, com base nos valores que você definir
Para criar uma linha tracejada, especifique uma sequência de traços inserindo os comprimentos dos traços e as lacunas entre eles nos campos de texto Padrão do traço. Os números inseridos são repetidos em sequência para que, depois de configurar o padrão, você não precise preencher todos os campos de texto.
Em outras palavras, se você deseja um traço com espaçamento uniforme, basta digitar o mesmo número no primeiro e no segundo campos de texto e todos os travessões e espaços terão o mesmo comprimento (digamos, 12 pontos). Altere esse número para 12 no primeiro campo de texto e 24 no próximo para criar um espaço maior entre os travessões.
Configurando um traço tracejado.

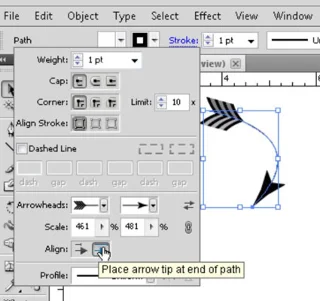

Arrowhead: Arrowheads tem sido surpreendentemente difícil para novos usuários localizar e usar em versões anteriores do Illustrator. No CS5, você pode simplesmente abrir a caixa de diálogo Traço e usar menus suspensos simples para definir os tempos de início e término para a ponta de sua seta, bem como a escala.
As pontas de seta são fáceis de localizar e usar na caixa de diálogo Traço.
