Como aplicar transparência a SVGs

Os gráficos SVG do Adobe Illustrator CC raramente são entregues a designers digitais com fundos. Normalmente, os gráficos flutuam acima de qualquer plano de fundo existente no site, aplicativo, animação ou contexto interativo.

Antes de discutir o que está envolvido na eliminação do fundo por trás da arte em SVG, concentre-se em aplicar transparência a gráficos SVG. Você precisa definir a opacidade da arte usando o painel Transparência. Por exemplo, 50% de transparência foi aplicada à forma amarela na figura, e você pode ver a transparência em vigor. E sim, essa imagem é um arquivo SVG, com todos os recursos leves, de carregamento rápido e infinitamente escalonável integrados ao SVG.

Uma forma SVG semi-opaca sobre um fundo colorido.

Como gerar SVGs com fundos transparentes

Os designers estão acostumados a pensar em termos de fundos que se tornam transparentes ou permanecem visíveis. Pensamos em eliminar um fundo. As imagens PNG e GIF funcionam assim - você cria com um plano de fundo ou escolhe um plano de fundo transparente em um programa como o Illustrator ou Photoshop.

Com GIFs e PNGs, você pode ter uma cor transparente que permite que as cores de fundo ou imagens apareçam nas páginas da web. Mas a lógica de eliminar o fundo é diferente em um arquivo SVG e em PNGs e GIFs. Basicamente, não existe um gráfico SVG com fundo não transparente porque não existe fundo. Em outras palavras: por padrão, os gráficos SVG são salvos e exportados sem plano de fundo.

Então qual é o problema? Bem, é fácil acabar com um fundo inesperado ao salvar ou exportar arquivos SVG! A figura a seguir pode ter um fundo branco ou transparente. Você não pode dizer apenas olhando para a tela do Illustrator; você deve escolher Exibir → Mostrar grade de transparência.

Este gráfico pode ter um fundo branco ou pode não ter nenhum fundo.

Com o Transparency Grid habilitado, como mostrado, você pode ver que o pássaro tem um retângulo branco atrás dele, e que o fundo branco irá “combinar” com o gráfico se você salvar o arquivo como um SVG ou exportá-lo como um SVG.

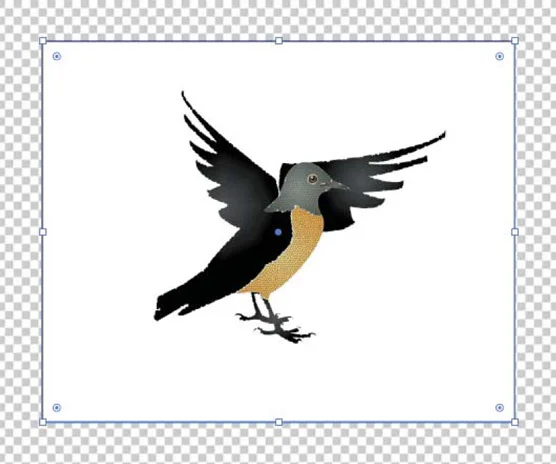

A visualização da grade de transparência revela um retângulo branco atrás do gráfico.

Quando vou exportar esta imagem como um SVG, a caixa de diálogo Exportar para telas não tem uma opção para selecionar uma cor de transparência.

Você não pode escolher uma cor de transparência em SVG porque não há cor de fundo.

Frequentemente encontro designers que insistem em colocar um retângulo de fundo atrás de sua arte destinada a SVG. Tudo bem, eu os advirto, contanto que você se lembre de remover o retângulo de fundo ao salvar ou exportar o SVG. No mundo atual de alta pressão, você não quer adicionar mais uma coisa à sua lista de coisas a lembrar.

A melhor solução é definir uma "grade" de transparência com uma única cor que corresponda ao ambiente no qual o gráfico será colocado. Por que coloco a grade entre aspas? Porque essa técnica engana: com ela, você define as duas cores da grade como a mesma cor, simulando efetivamente uma página da web ou a cor de fundo de um aplicativo.

1. Escolha Arquivo → Configuração do documento.
2. Na guia Geral, localize a seção Opções de transparência e impressão sobreposta.

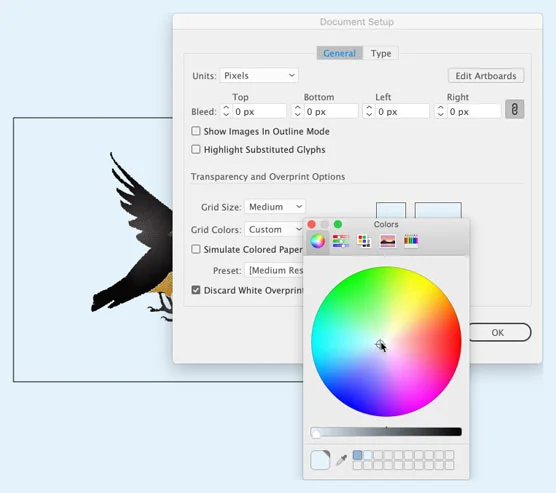

   As mudanças que você deseja são controladas nesta seção da caixa de diálogo.
3. Na seção Grade de transparência da caixa de diálogo, clique no primeiro dos dois painéis de cores da grade e escolha uma cor de fundo usando uma das várias paletas de cores.
   Use o conta-gotas seletor de cores para obter a cor de fundo que você deseja.
4. Selecione o segundo dos dois painéis de cores da grade e atribua a mesma cor a ele.
5. Clique em OK na caixa de diálogo Configuração do documento.
6. Escolha Exibir → Grade de transparência para ver a grade ativa.

Definindo uma cor de fundo de visualização com uma grade de transparência.

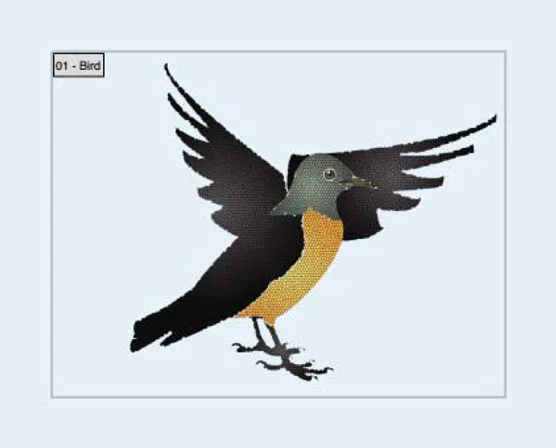

Nesta figura, selecionei a prancheta com o gráfico e estou visualizando o projeto contra uma cor de fundo simulada.

Visualização da cor de fundo de saída com uma grade de transparência personalizada.

Aplicar efeitos de transparência a SVG

Quando a transparência (como 50% de opacidade) ou efeitos como cor queimar, escurecer ou multiplicar são aplicados a gráficos SVG, esses efeitos retêm a escalabilidade de SVG.

Compare como a qualidade do arquivo PNG diminui quando é ampliado em um navegador, enquanto a qualidade do SVG permanece estável e leve.

Comparando a saída PNG com SVG quando a transparência é aplicada

Vantagens do uso de SVG para efeitos de transparência:

• O tamanho do arquivo é qualitativamente menor.
• Desenvolvedores web podem ajustar os valores de transparência e atribuir interatividade.
• A imagem e a transparência não serão degradadas, não importa o quanto o arquivo seja ampliado.

A propósito, se você está curioso sobre a aparência do código SVG gerado para este conjunto de retângulos e como é fácil para um desenvolvedor trabalhar com ele, aqui está o código para a primeira das três caixas SVG, com 60% de opacidade aplicada:
