Точечная диаграмма LuckyTemplates: условное форматирование

Научитесь использовать и создать точечную диаграмму LuckyTemplates и творчески справиться с одним из ее основных ограничений, используя метод динамической сегментации.

В этом руководстве мы обсудим, как творчески использовать точечную диаграмму LuckyTemplates. Мы также рассмотрим одно из его ограничений и то, как мы можем с ним справиться. Точечная диаграмма, также известная как точечная диаграмма, использует серию точек для представления данных. Этот тип визуализации данных используется для демонстрации связи между различными переменными.

Оглавление

Условное форматирование для точечной диаграммы LuckyTemplates

Точечная диаграмма нравится почти всем. Однако одно из его ограничений заключается в том, что для него нет доступного условного форматирования. Допустим, мы хотим условно отформатировать точечную диаграмму в этом отчете. Если мы перейдем к Цветам данных , мы увидим, что у нас нет этой опции.

Точечная диаграмма LuckyTemplates: условное форматирование

Чтобы получить разнообразные цвета, нам нужно создать довольно сложный код DAX и таблицу. Шаблон, который используется для этого определенного сценария, называется динамической сегментацией . У нас есть много видео, связанных с этой темой, на нашем канале EDNA на YouTube и . Вы можете проверить их, если вы еще этого не сделали.

Мы по-прежнему можем выполнять условное форматирование без необходимости создавать какие-либо сложные коды DAX. Но мы можем сделать это только в Charticulator , а не в визуальном представлении LuckyTemplates.

Творческий подход к работе с точечными диаграммами LuckyTemplates

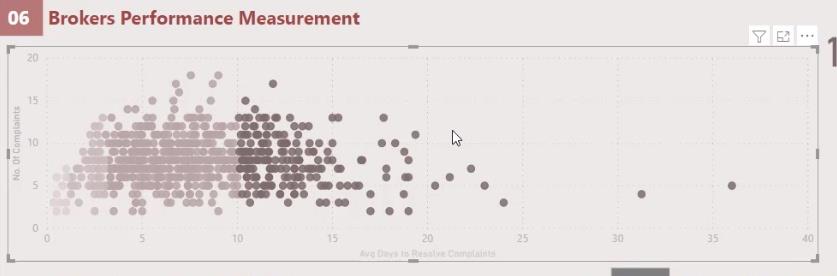

Давайте также поговорим о том, как можно творчески использовать точечные диаграммы. В этом отчете мы использовали точечную диаграмму, показывающую среднее количество дней для рассмотрения жалоб и количество жалоб по оси Y.

Точечная диаграмма LuckyTemplates: условное форматирование

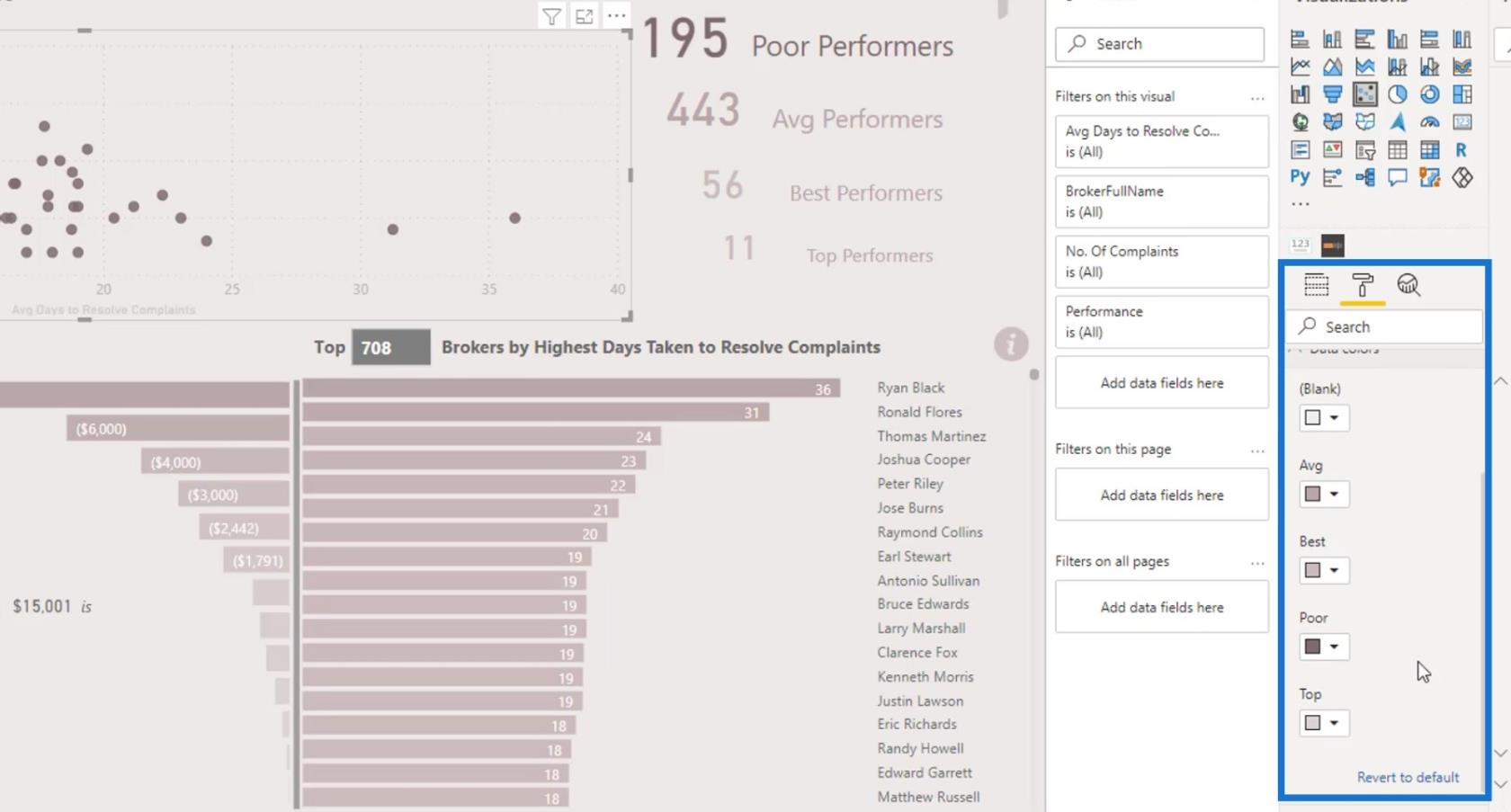

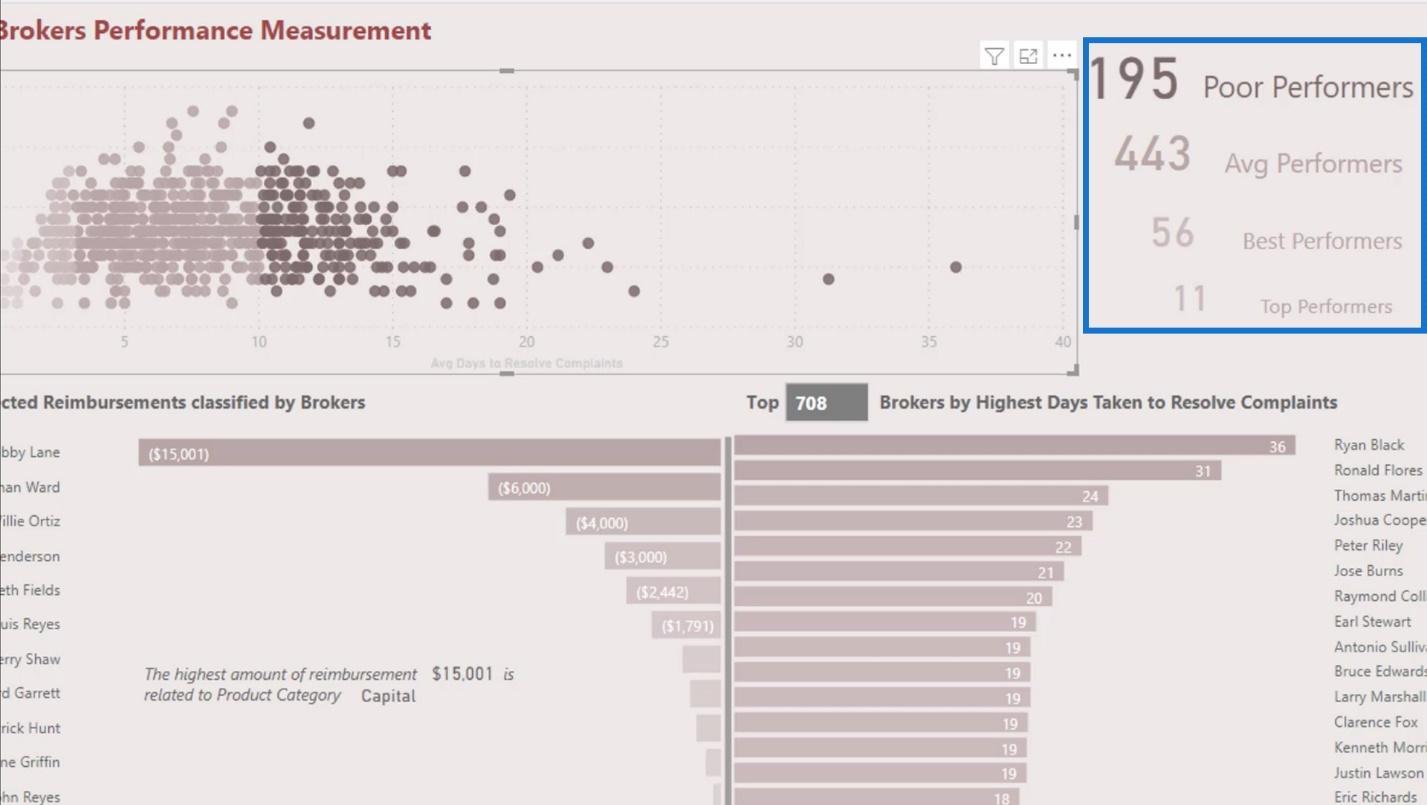

Чтобы сделать его более заметным для пользователя, мы добавили карточку. Это позволяет конечным пользователям видеть, сколько из них являются плохими , средними , лучшими и лучшими исполнителями.

Точечная диаграмма LuckyTemplates: условное форматирование

Создание эффекта дрожания для точечной диаграммы LuckyTemplates

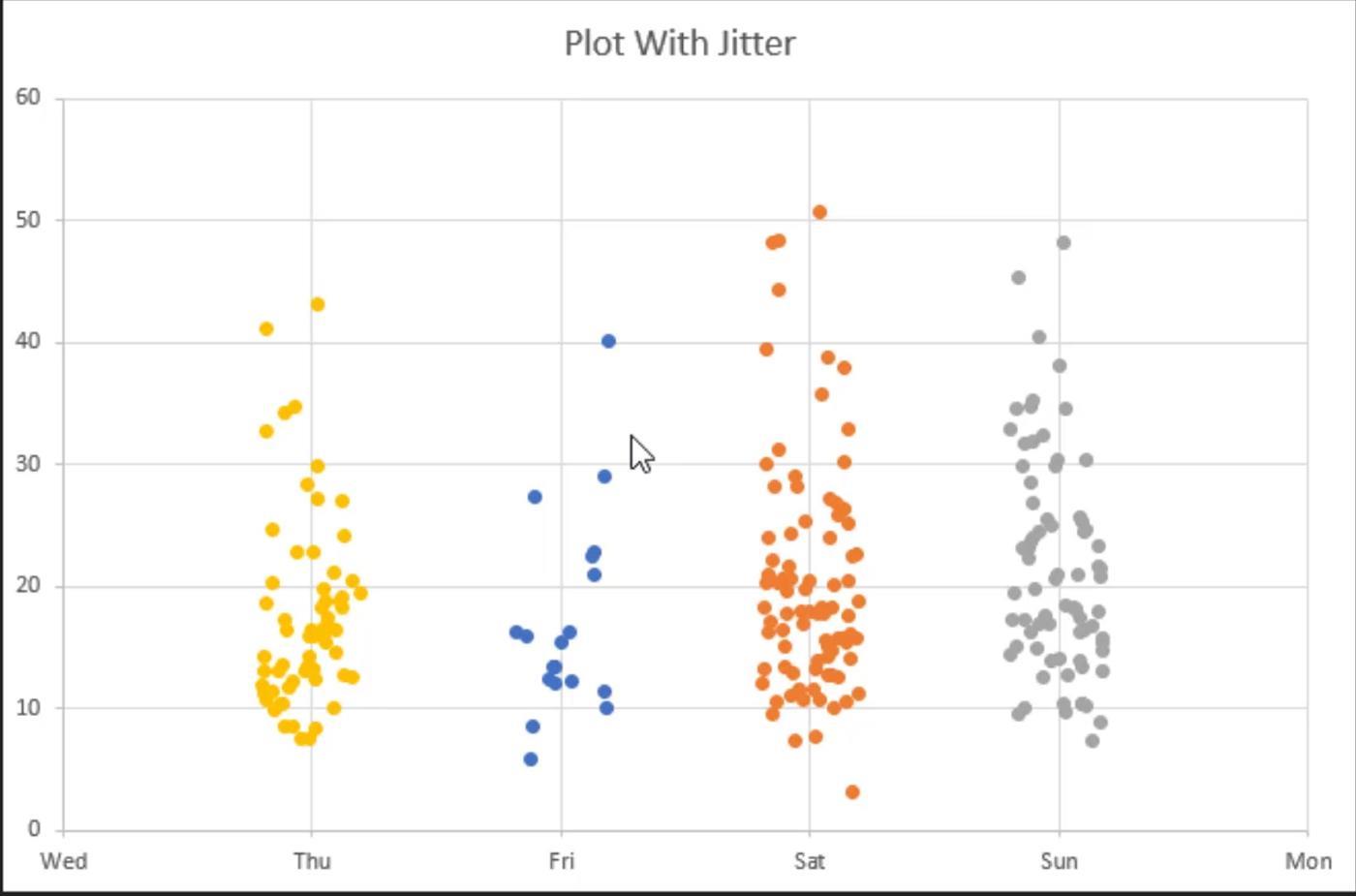

Точечные диаграммы не имеют эффекта дрожания в LuckyTemplates. В большинстве случаев точки расположены по прямой линии. Однако эффект дрожания также может быть полезен, так как он создает промежутки между точками данных. Мы можем получить этот тип визуального элемента, создав пользовательский визуальный элемент в Charticulator, но мы не будем фокусироваться на этом в этом руководстве.

Точечная диаграмма LuckyTemplates: условное форматирование

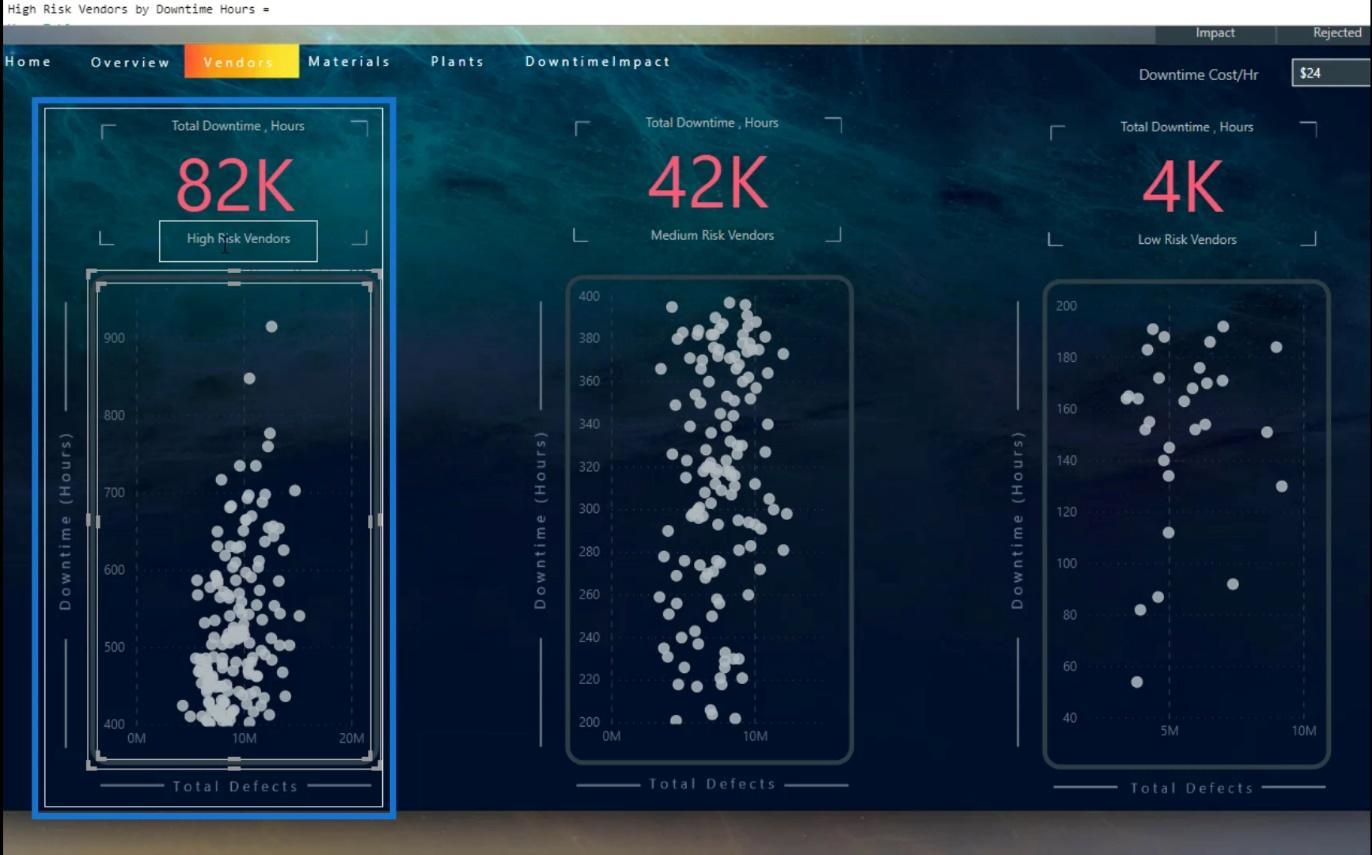

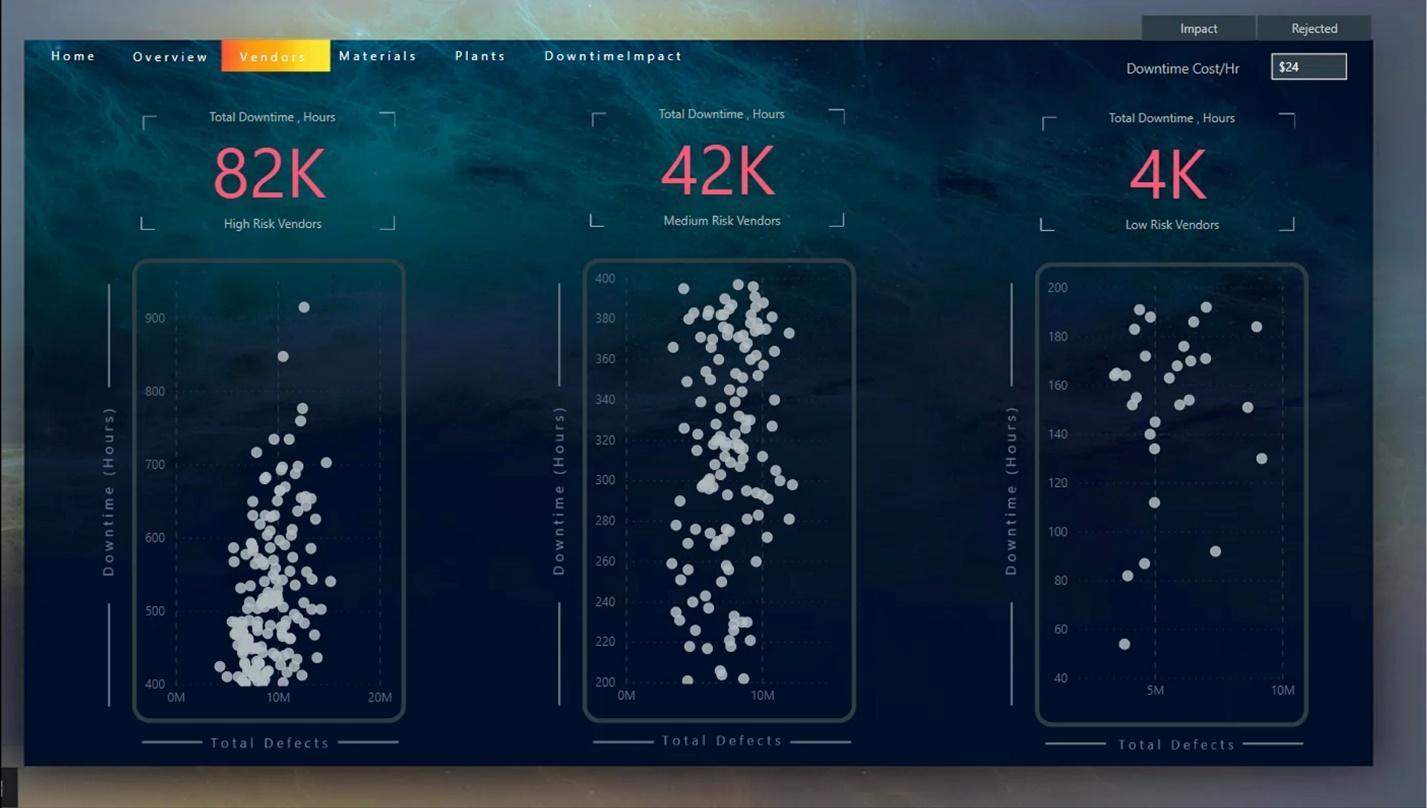

В этом примере вместо этого мы использовали технику динамической сегментации . Но мы сделали это другим творческим способом. Это тип точечной диаграммы, который я создал в своем отчете .

Точечная диаграмма LuckyTemplates: условное форматирование

Этот отчет о проблемах был связан с информацией о поставщиках, где нам нужно было оценить общее количество дефектов по различным критериям. Мы также оценили общее количество простоев, вызванных дефектным материалом у поставщиков.

1. Создание мер

В этом отчете я использовал меру, согласно которой я помещал поставщиков в зону высокого риска, если время простоя превышает 400 часов .

Точечная диаграмма LuckyTemplates: условное форматирование

Точечная диаграмма LuckyTemplates: условное форматирование

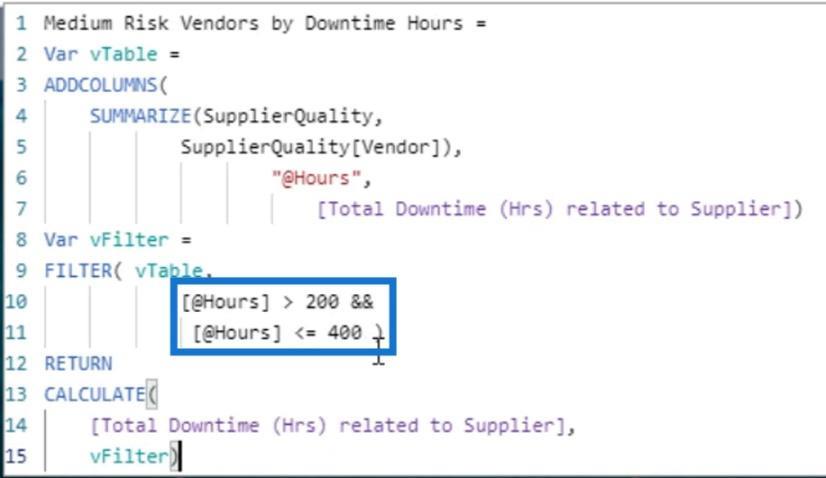

Я также создал показатель для поставщиков со средним уровнем риска, у которых время простоя из-за дефектного материала составляет от 200 до 400 часов .

Точечная диаграмма LuckyTemplates: условное форматирование

Точечная диаграмма LuckyTemplates: условное форматирование

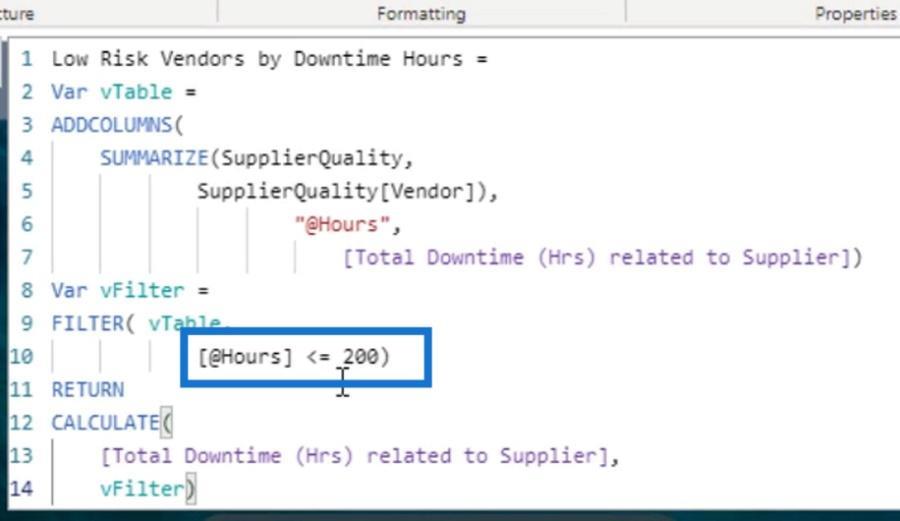

Для поставщиков с низким уровнем риска время простоя меньше или равно 200 часам .

Точечная диаграмма LuckyTemplates: условное форматирование

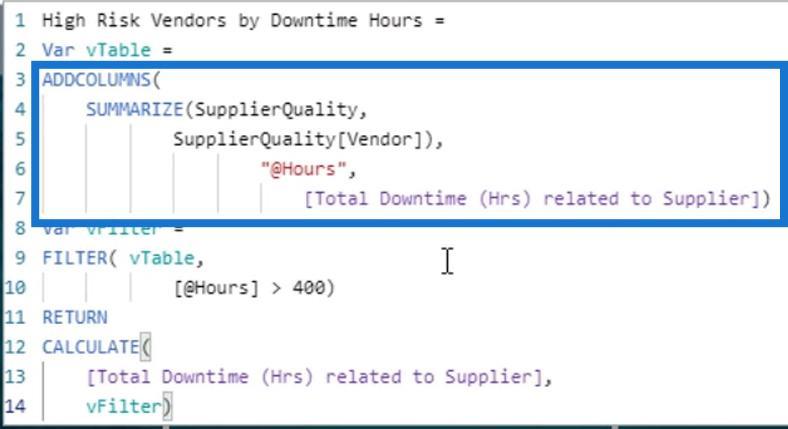

Давайте сначала проанализируем показатели, затем я покажу вам, как я создал точечные диаграммы. Для поставщиков с высоким уровнем риска я сгруппировал поставщиков по количеству часов.

Точечная диаграмма LuckyTemplates: условное форматирование

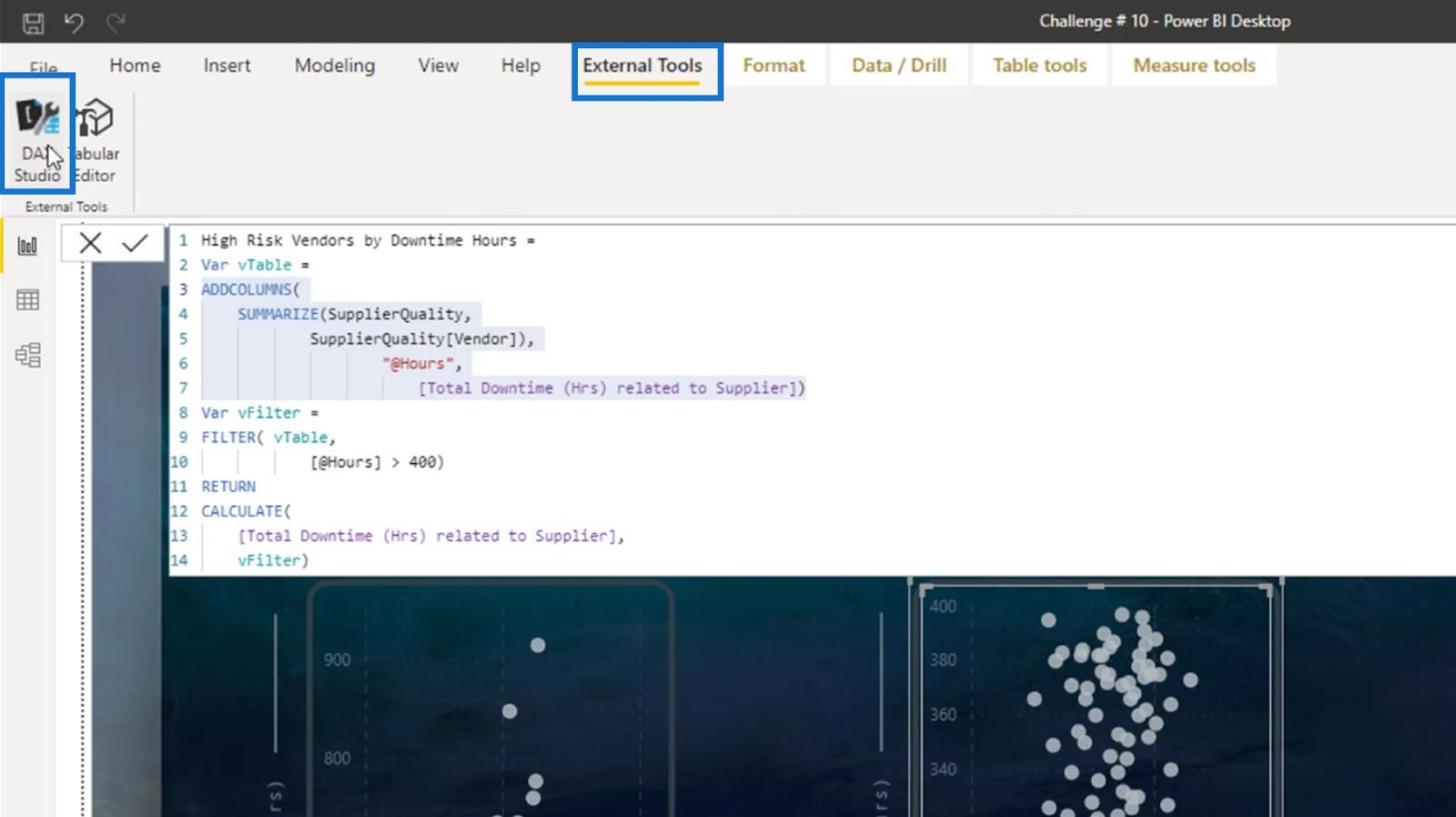

Если мы создаем таблицу, нам не нужно создавать вычисляемый столбец, чтобы увидеть результат. Мы можем создать виртуальную таблицу и протестировать результаты в DAX Studio. Теперь, чтобы увидеть результат предыдущего кода, просто скопируйте код виртуальной таблицы. Затем перейдите во «Внешние инструменты» и нажмите «DAX Studio» .

Точечная диаграмма LuckyTemplates: условное форматирование

Вставьте сюда код виртуальной таблицы.

Точечная диаграмма LuckyTemplates: условное форматирование

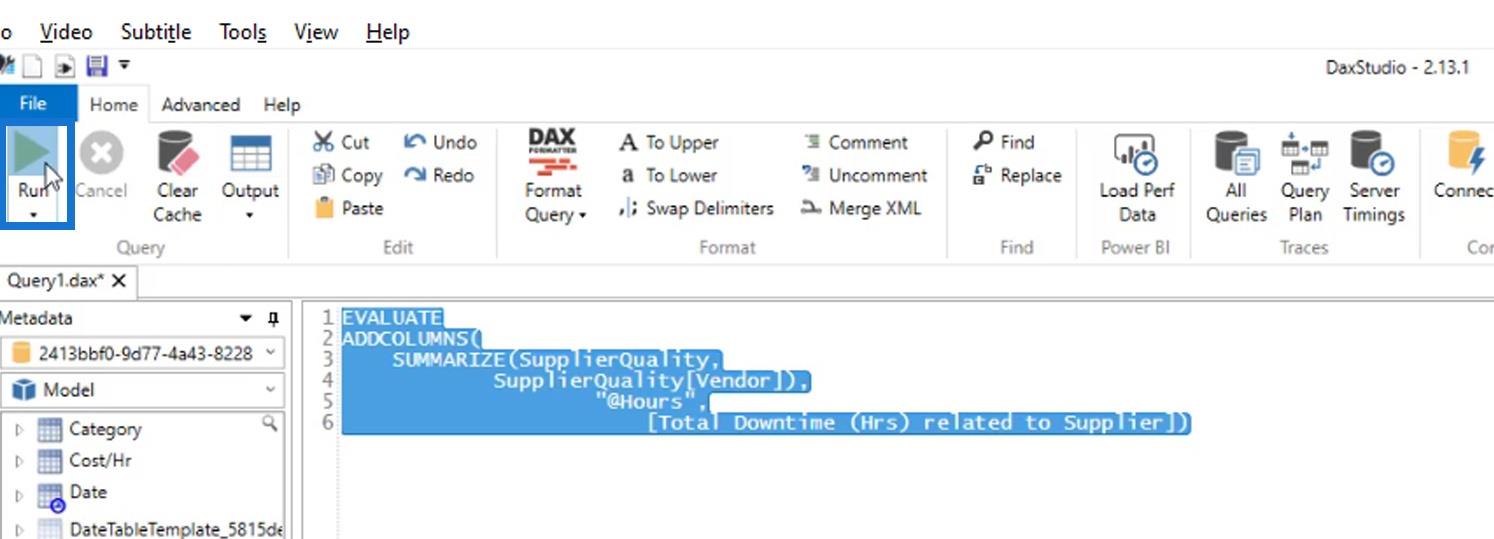

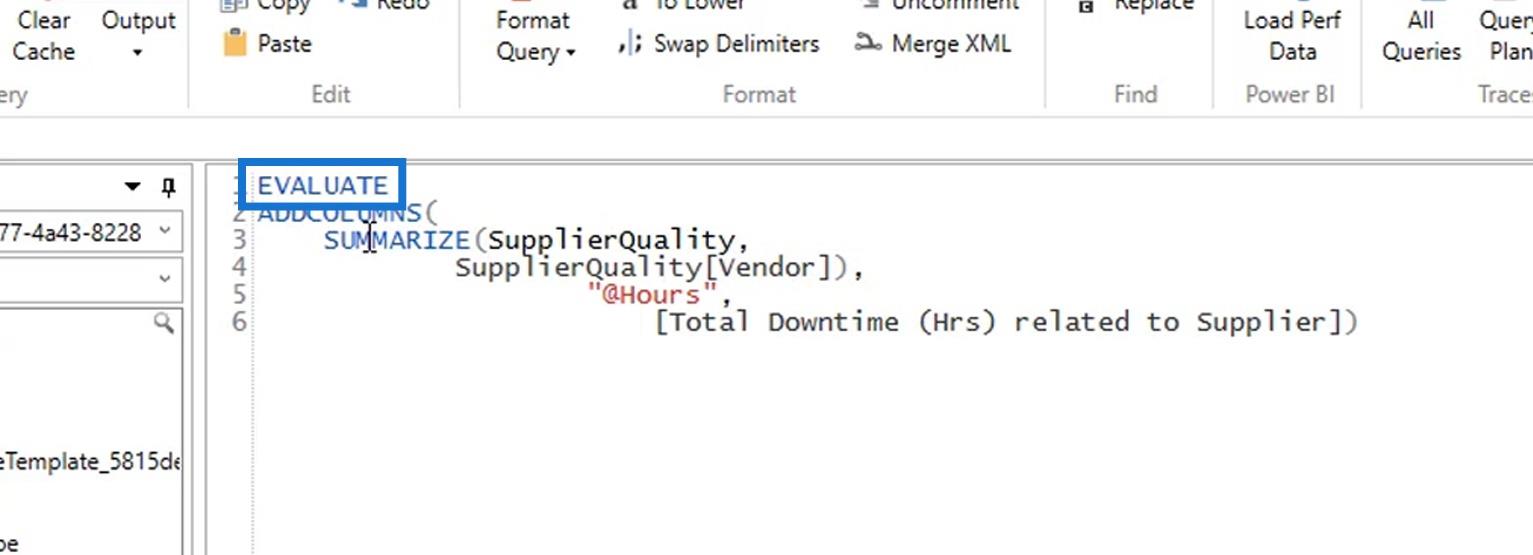

Напишите оператор EVALUATE .

Точечная диаграмма LuckyTemplates: условное форматирование

Затем запустите этот код.

Точечная диаграмма LuckyTemplates: условное форматирование

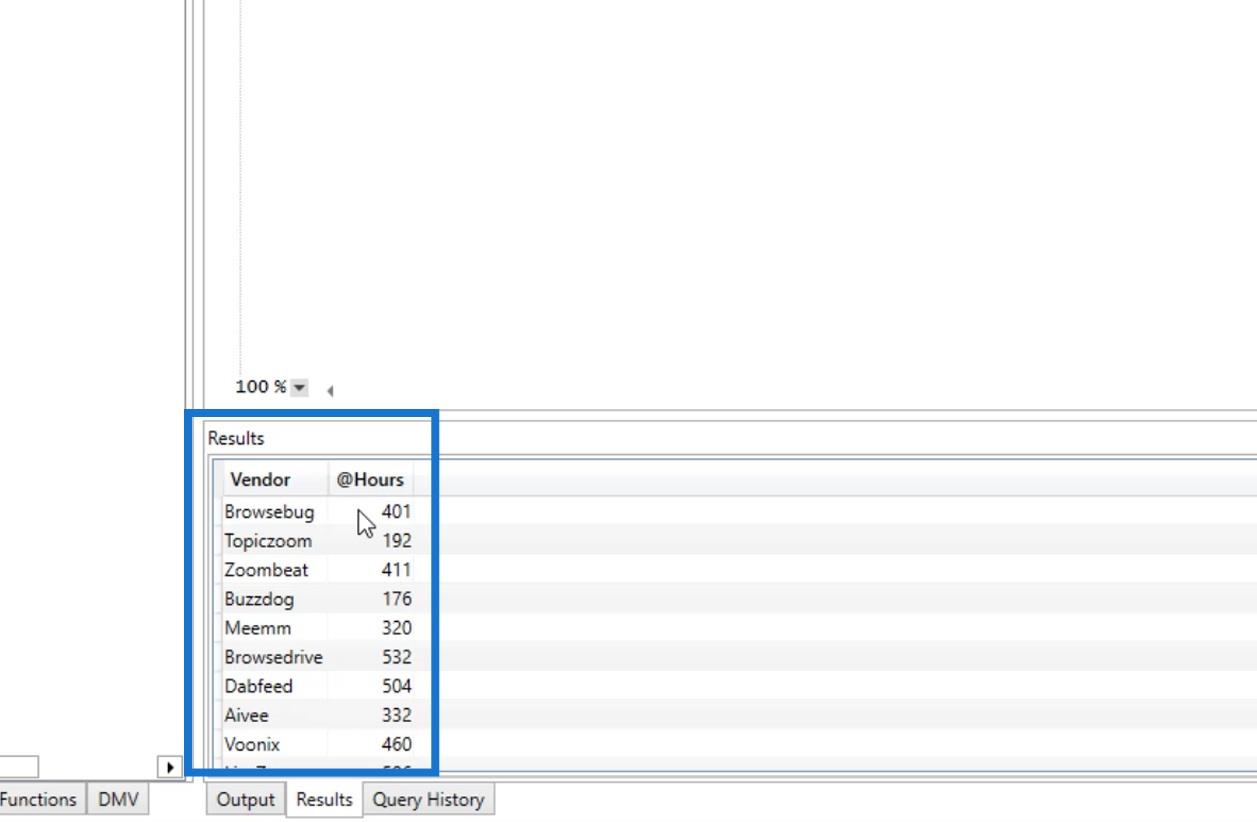

В результате поставщики суммируются и группируются по количеству часов.

Точечная диаграмма LuckyTemplates: условное форматирование

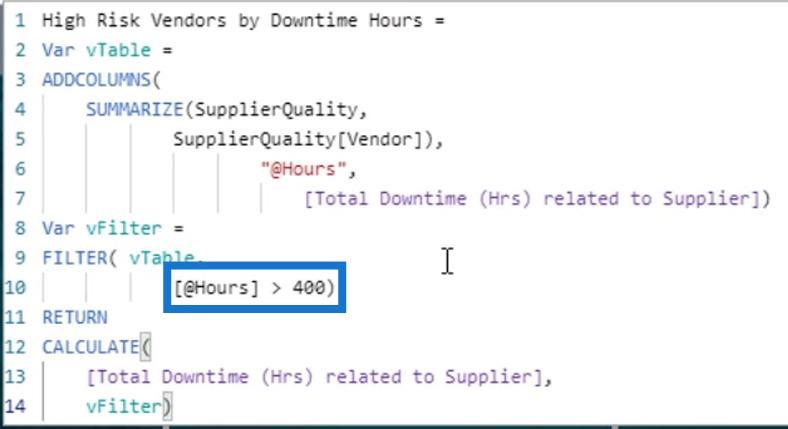

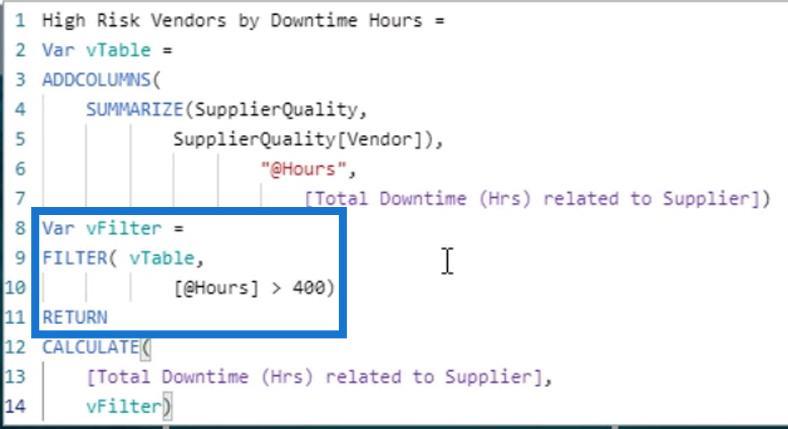

После этого я отфильтровал поставщиков, чей бракованный материал привел к простою более 400 часов .

Точечная диаграмма LuckyTemplates: условное форматирование

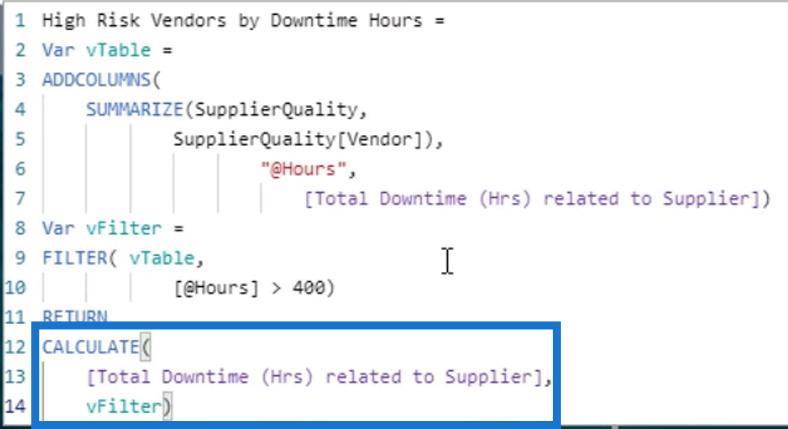

Затем я рассчитал общее количество часов простоя с этим критерием.

Точечная диаграмма LuckyTemplates: условное форматирование

Я сделал то же самое с мерами для поставщиков со средним и низким уровнем риска.

2. Создание точечной диаграммы

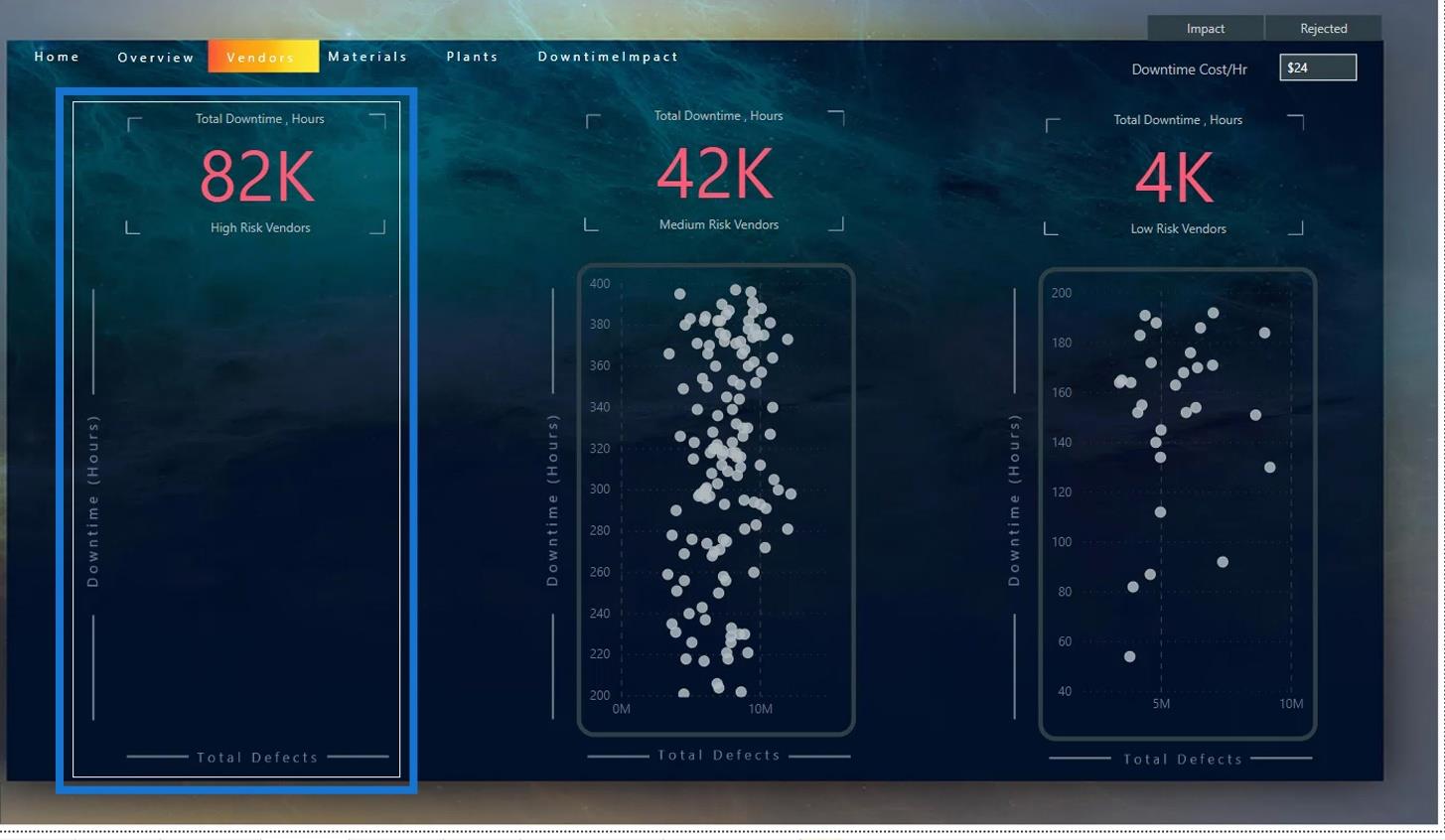

Давайте теперь обсудим, как создать точечную диаграмму. Я удалил существующую диаграмму для поставщиков с высоким уровнем риска, чтобы мы могли создать ее с нуля.

Точечная диаграмма LuckyTemplates: условное форматирование

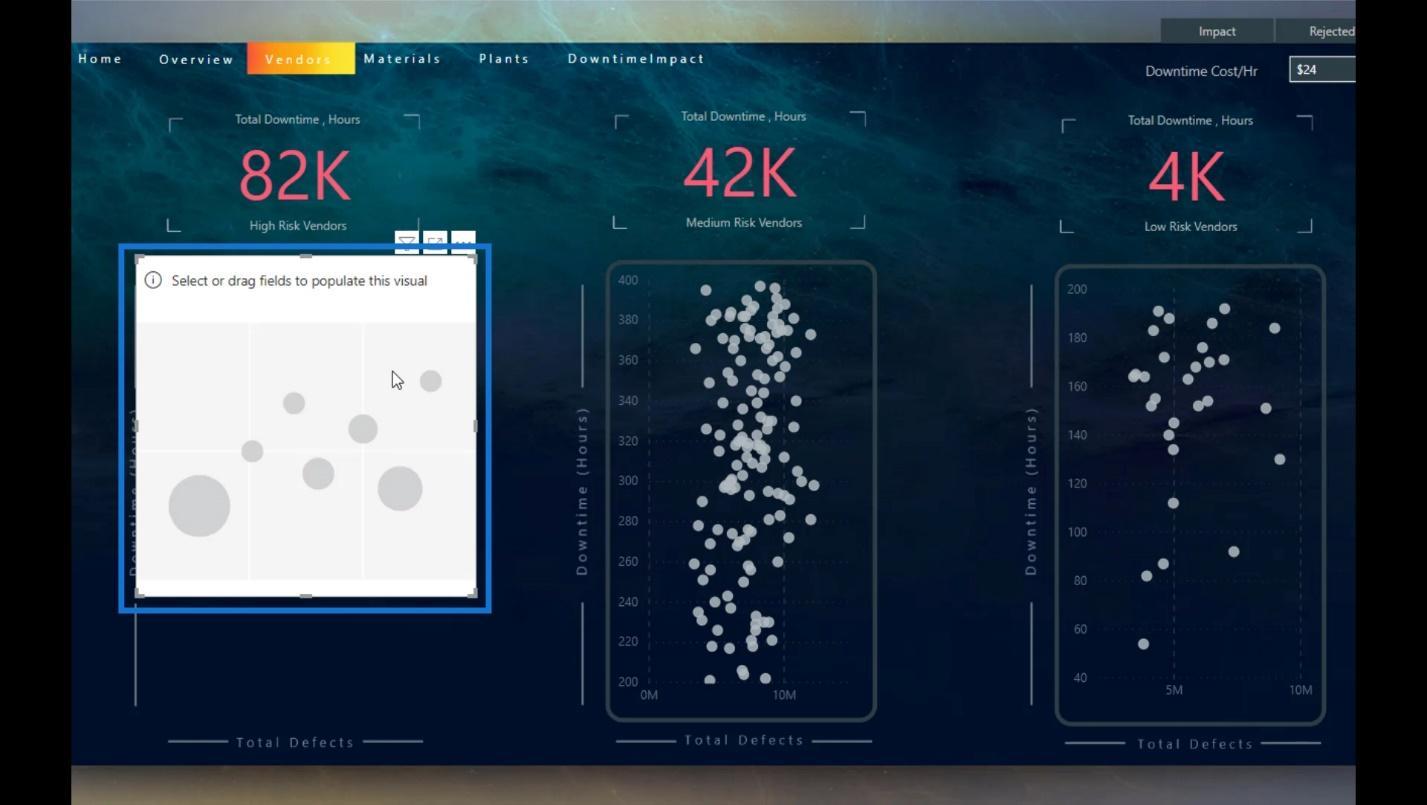

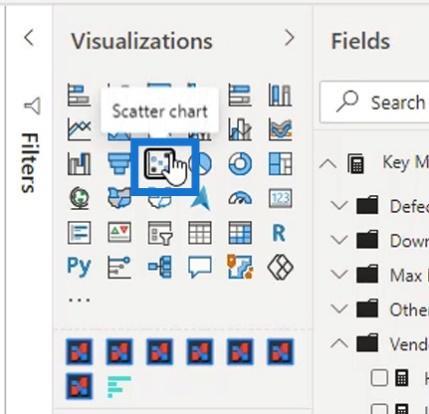

Сначала щелкните точечную диаграмму на панели визуализаций .

Точечная диаграмма LuckyTemplates: условное форматирование

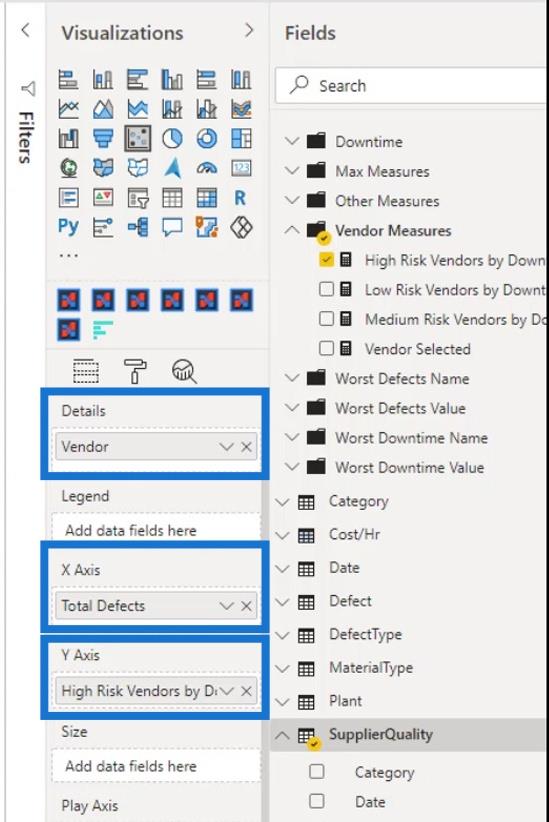

Затем сначала добавьте меры для точечной диаграммы высокого риска. Я добавил меру «Поставщики с высоким риском по времени простоя» в поле «Ось Y » , меру «Всего дефектов» на ось X и меру «Поставщик» в поле «Подробности» .

Точечная диаграмма LuckyTemplates: условное форматирование

Многие люди не знают, как изменить размер точечной диаграммы. Например, мы хотим изменить размер этой точечной диаграммы точно так же, как точечную диаграмму для поставщика со средним уровнем риска.

Точечная диаграмма LuckyTemplates: условное форматирование

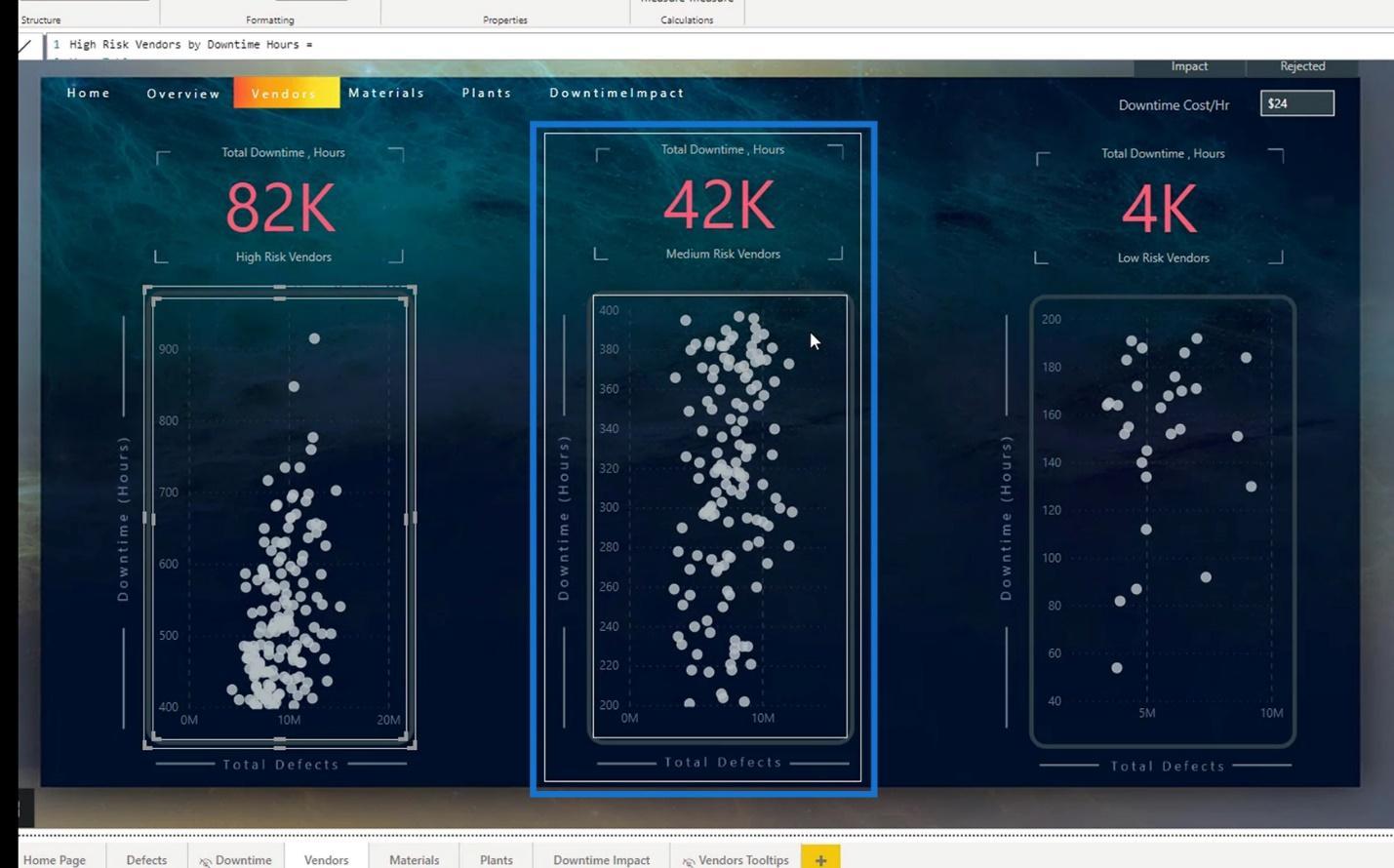

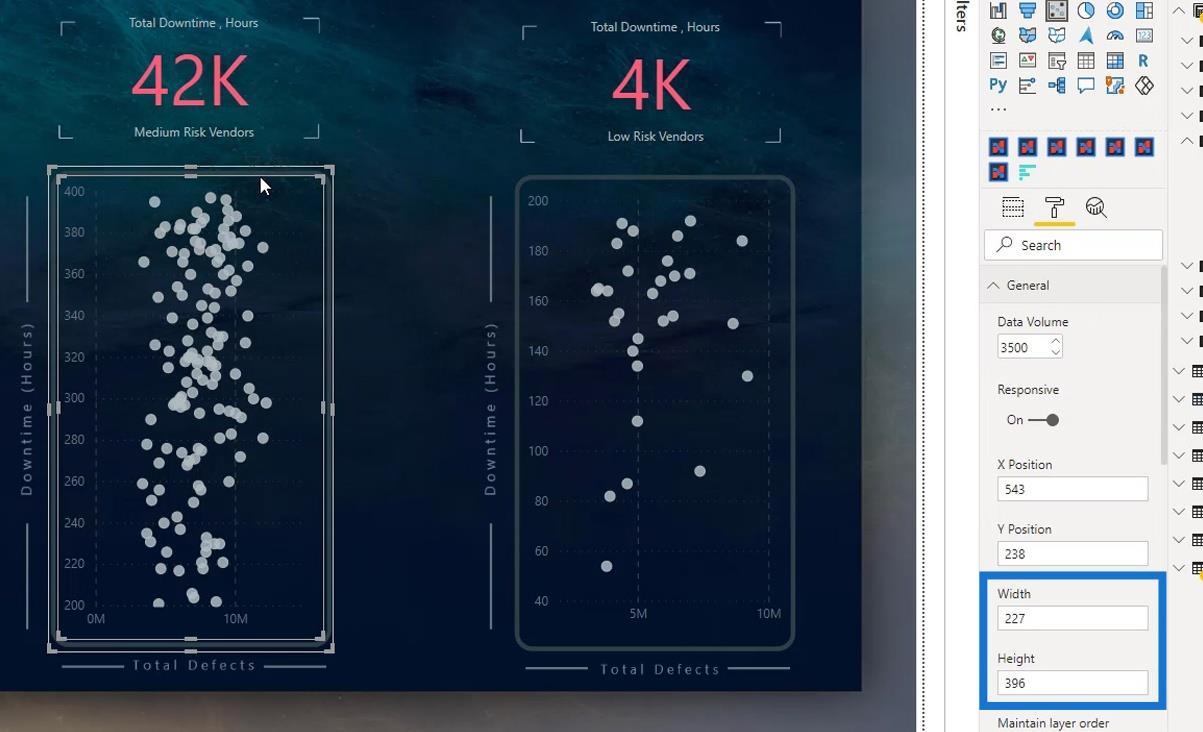

Что мы можем сделать, так это посмотреть на ширину и высоту точечной диаграммы поставщиков со средним уровнем риска.

Точечная диаграмма LuckyTemplates: условное форматирование

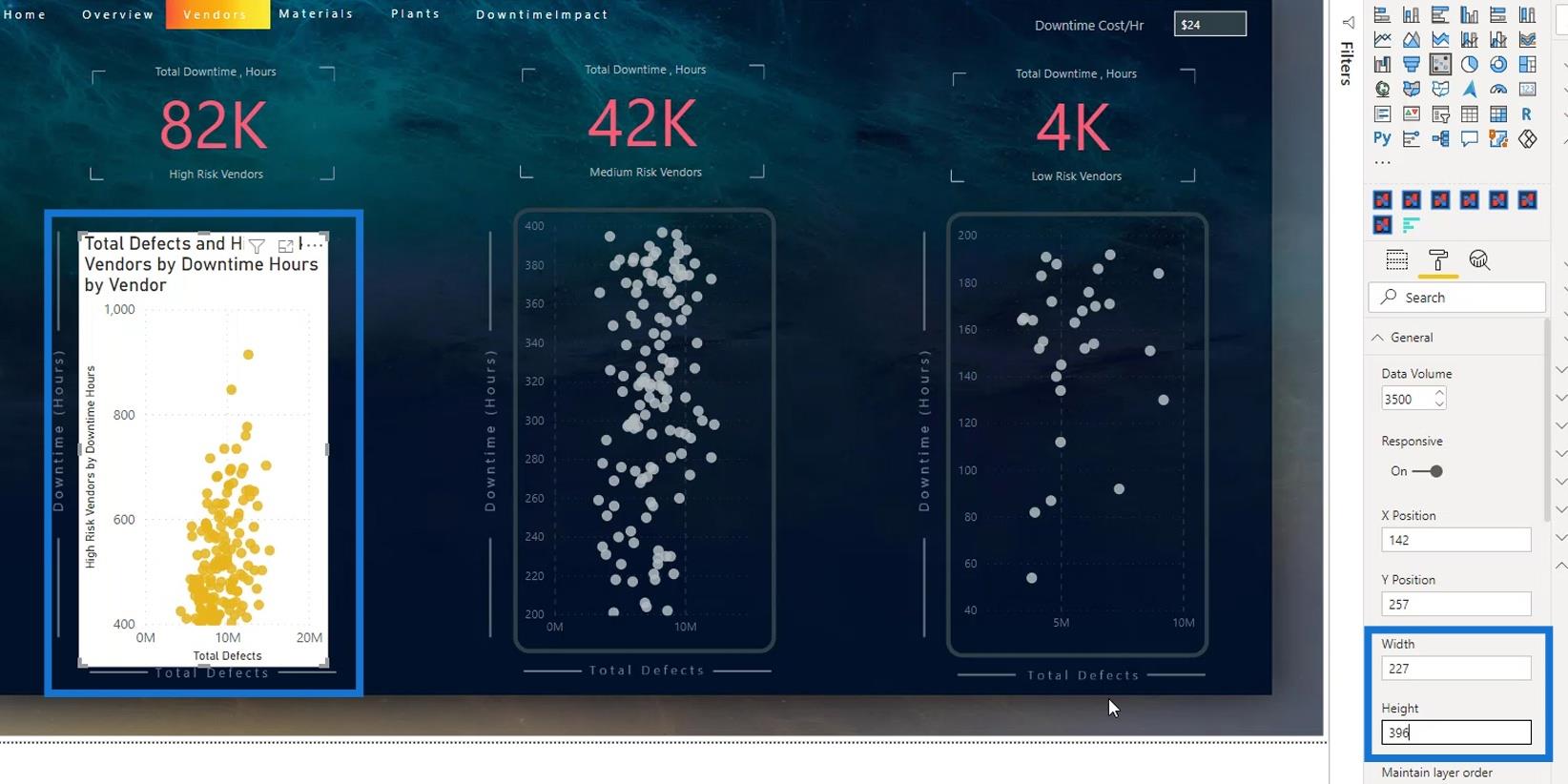

Затем введите те же значения для ширины и высоты точечной диаграммы высокого риска.

Точечная диаграмма LuckyTemplates: условное форматирование

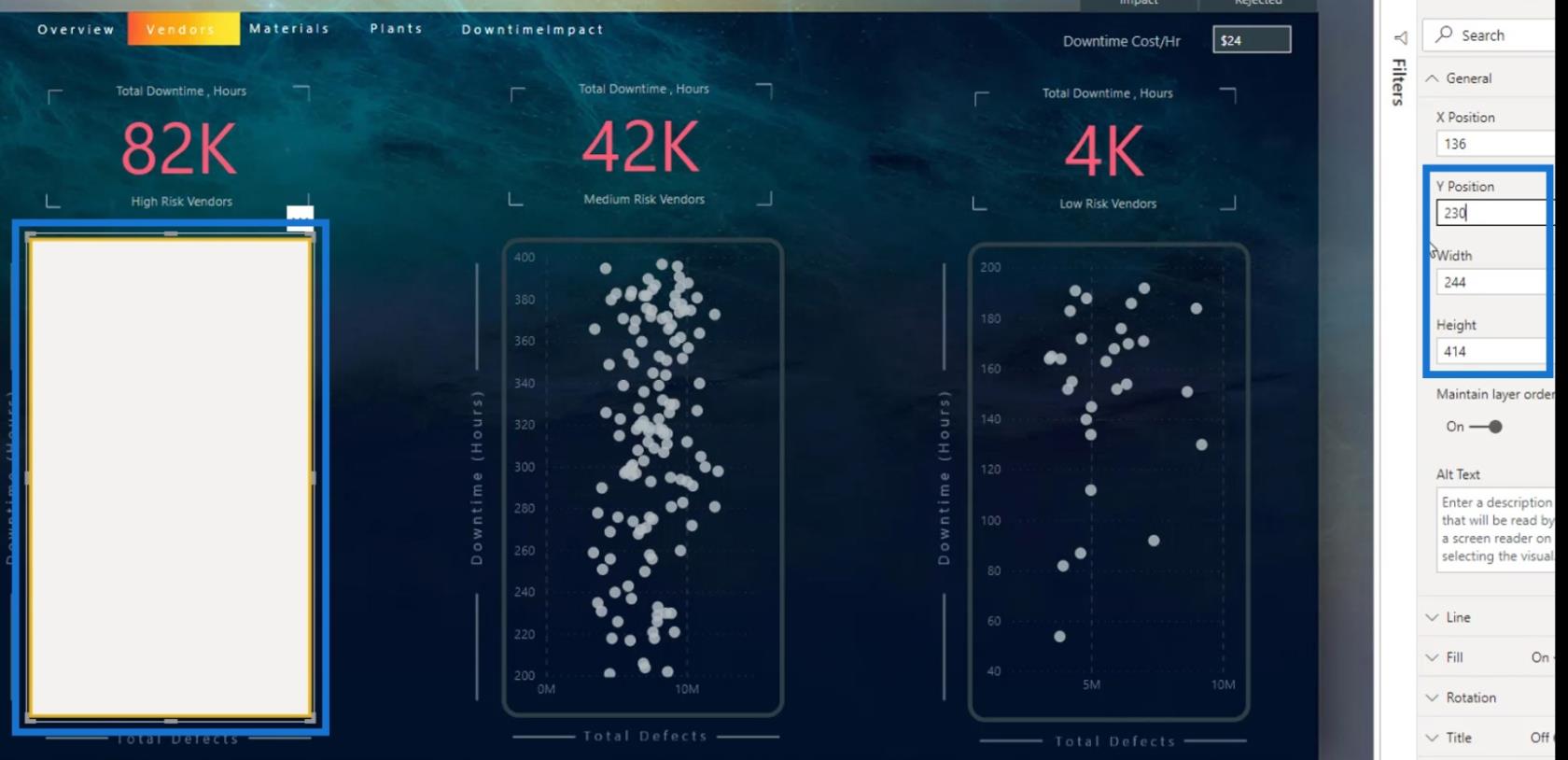

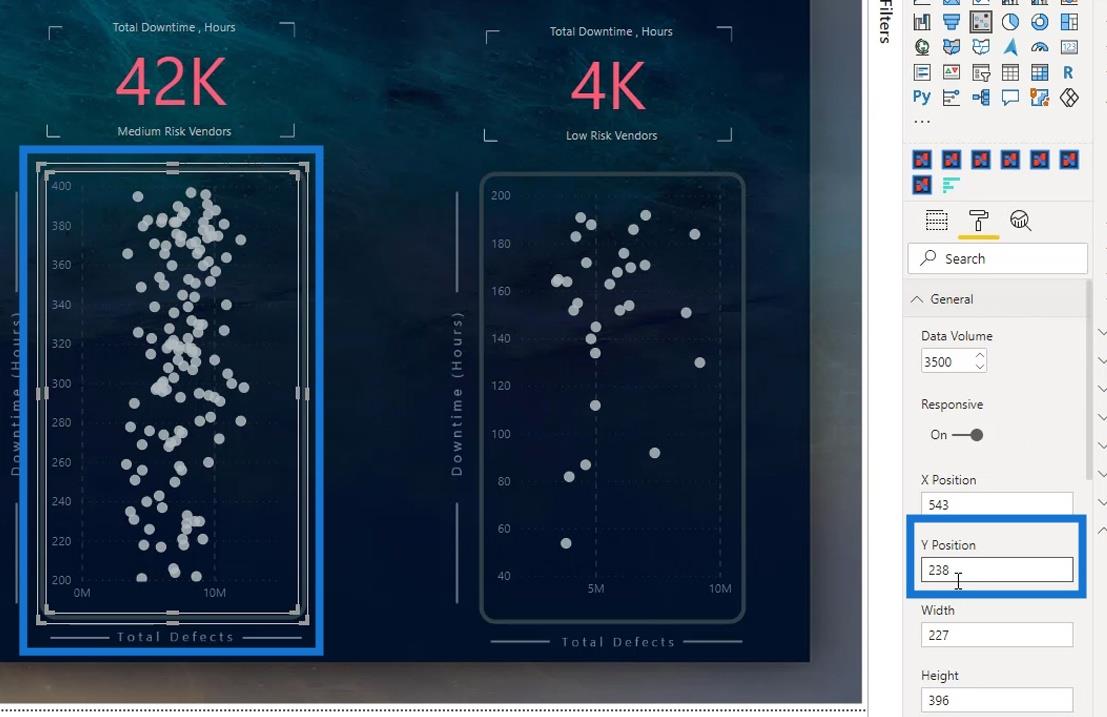

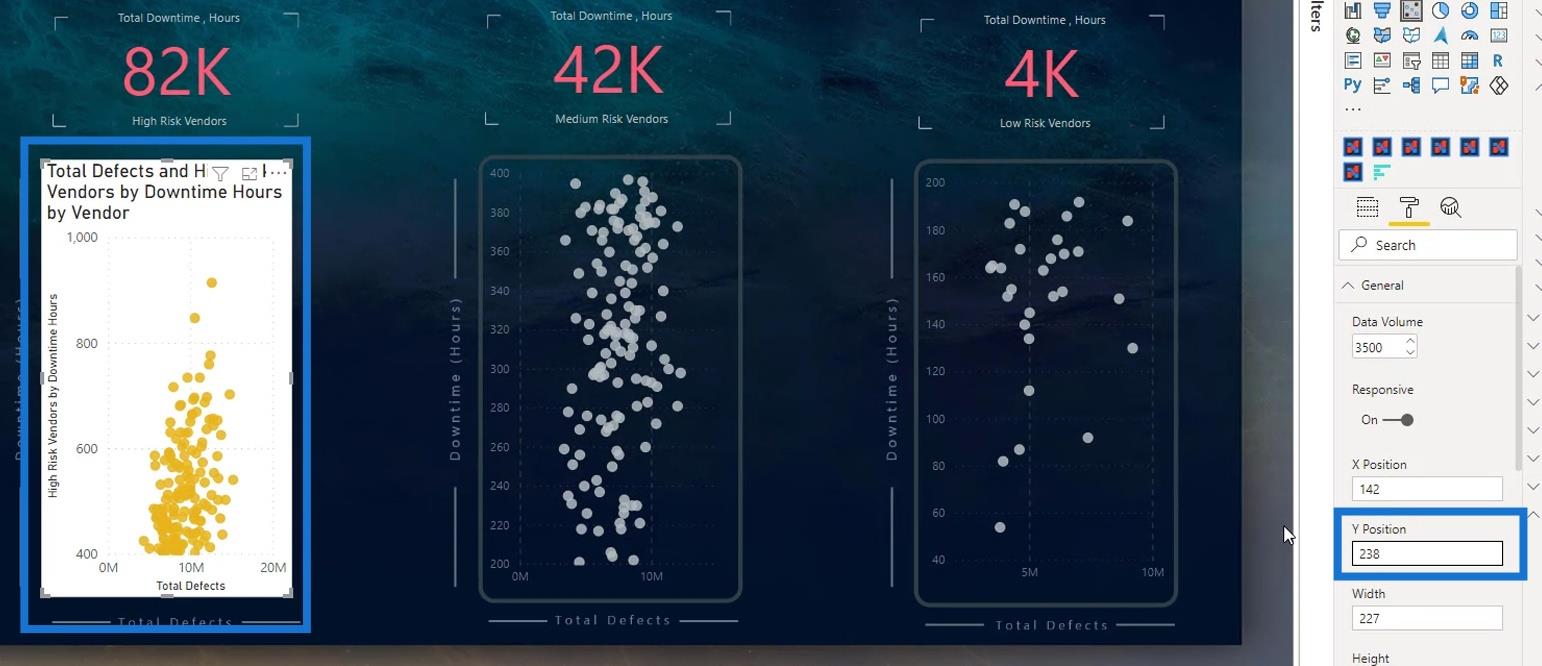

Затем поместите его в то же положение, что и другие точечные диаграммы. Для этого просто проверьте положение Y других точечных диаграмм. Как видите, их позиция по оси Y равна 238 .

Точечная диаграмма LuckyTemplates: условное форматирование

Так что просто используйте это на точечной диаграмме для поставщиков с высоким уровнем риска.

Точечная диаграмма LuckyTemplates: условное форматирование

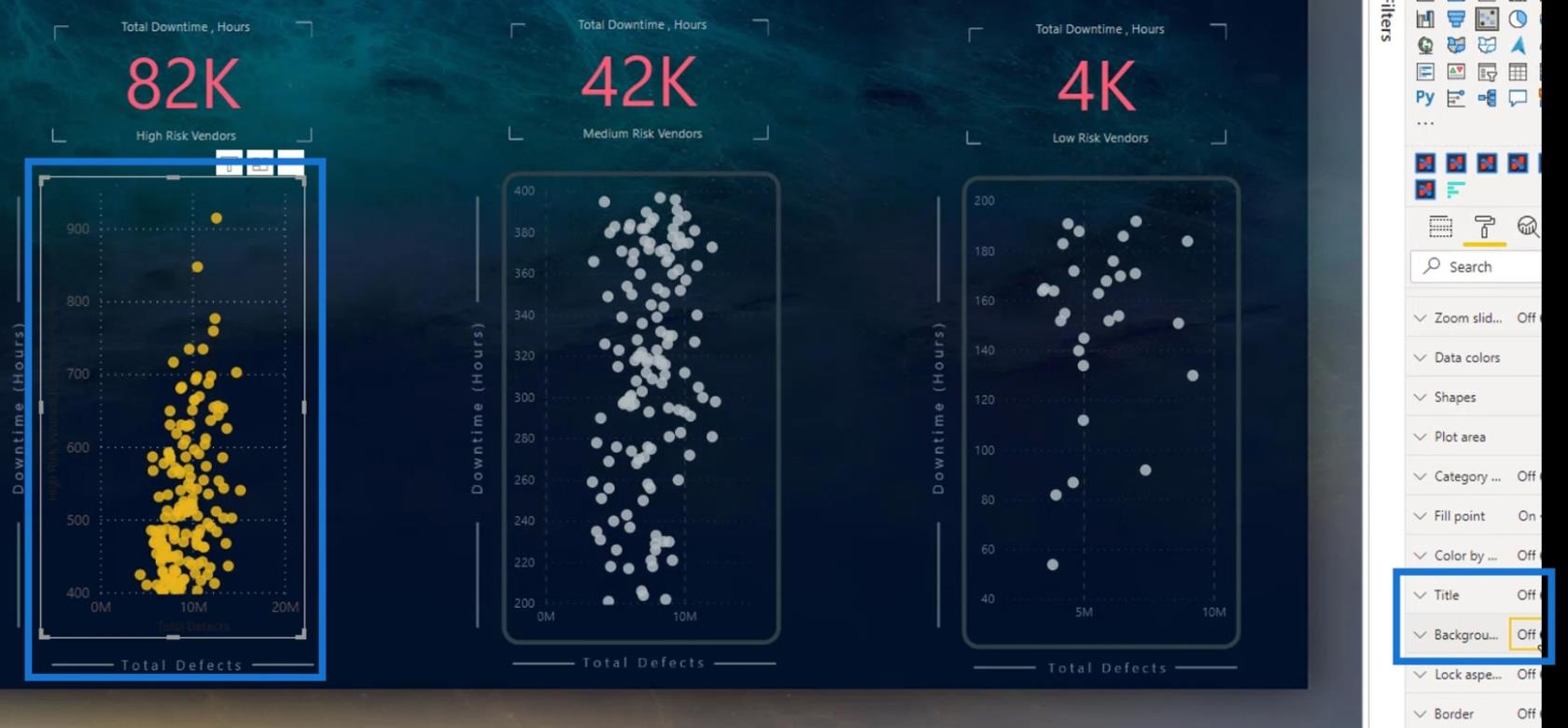

Как видите, теперь они выровнены друг с другом. После этого отключите заголовок и фон , чтобы это выглядело так.

Точечная диаграмма LuckyTemplates: условное форматирование

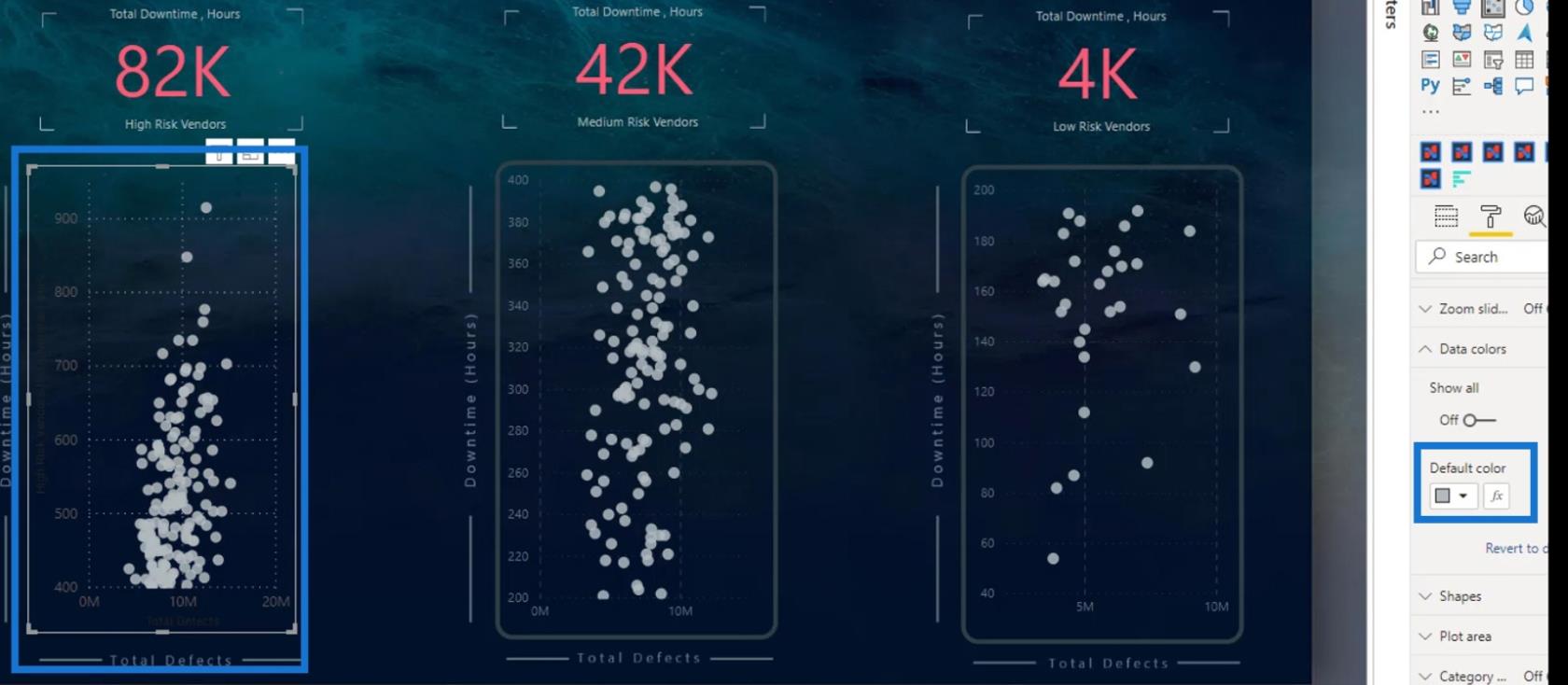

Затем измените цвет точек данных. Перейдите к Цвета данных и выберите предпочитаемый цвет в списке Цвет по умолчанию .

Точечная диаграмма LuckyTemplates: условное форматирование

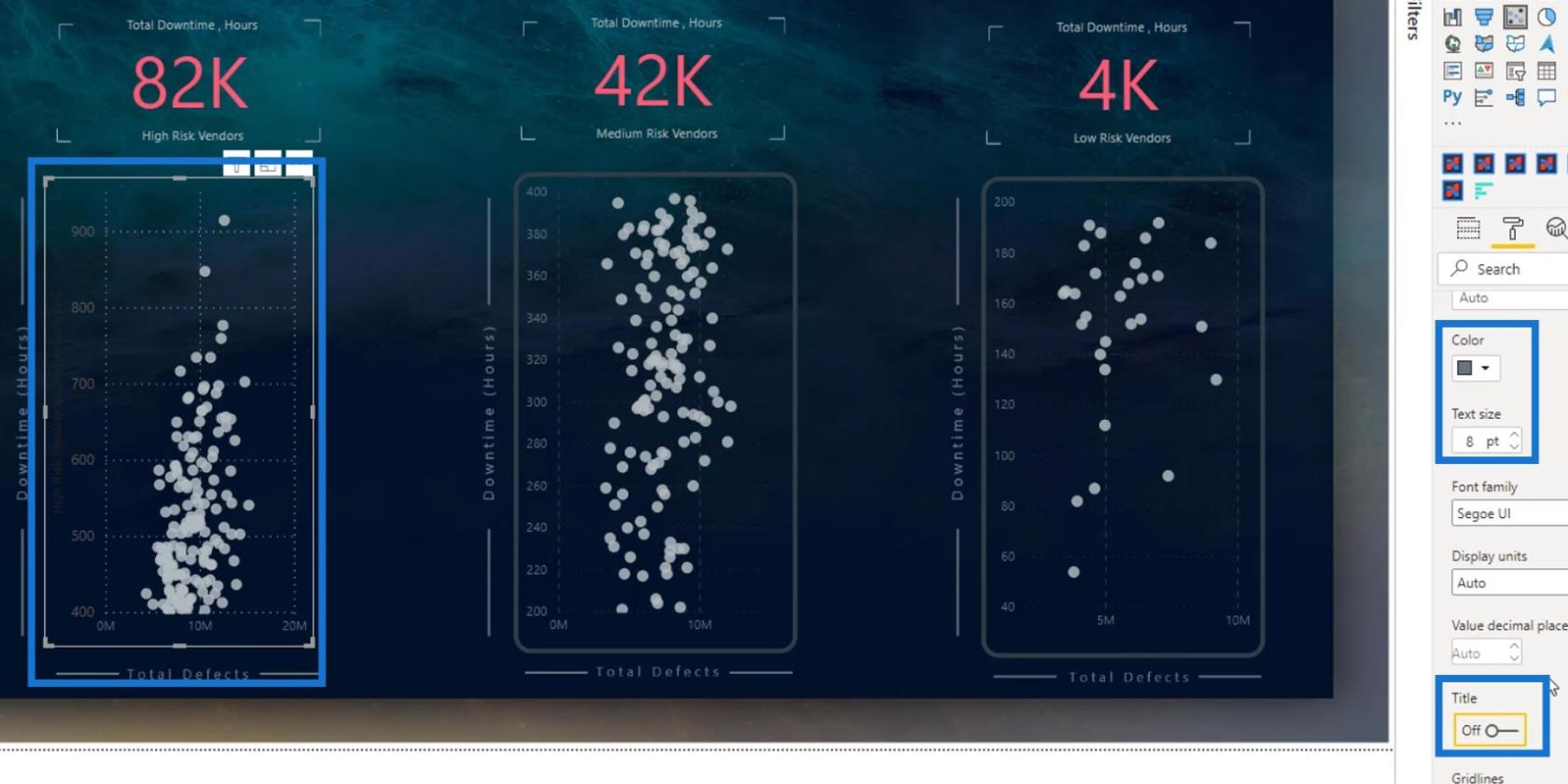

Давайте также изменим цвет линий сетки и значений. Перейдите к оси X , затем измените цвет. Также есть возможность изменить размер текста и отключить заголовок.

Точечная диаграмма LuckyTemplates: условное форматирование

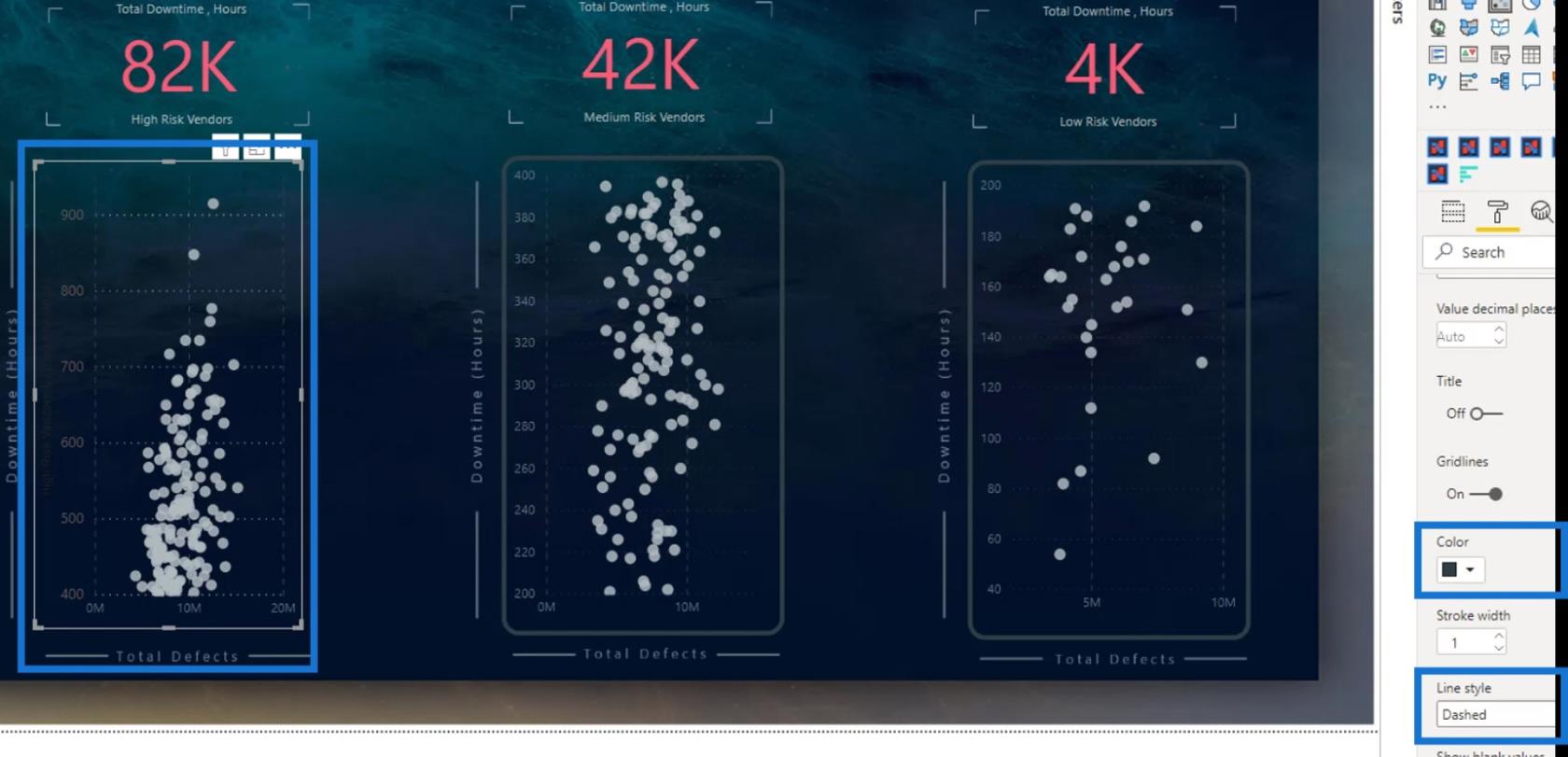

Здесь мы также можем изменить цвет и стиль линий сетки. Для этого примера давайте изменим цвет линий сетки на более темный цвет и стиль линии на пунктирный . Сделайте ту же модификацию для оси  Y.

Точечная диаграмма LuckyTemplates: условное форматирование

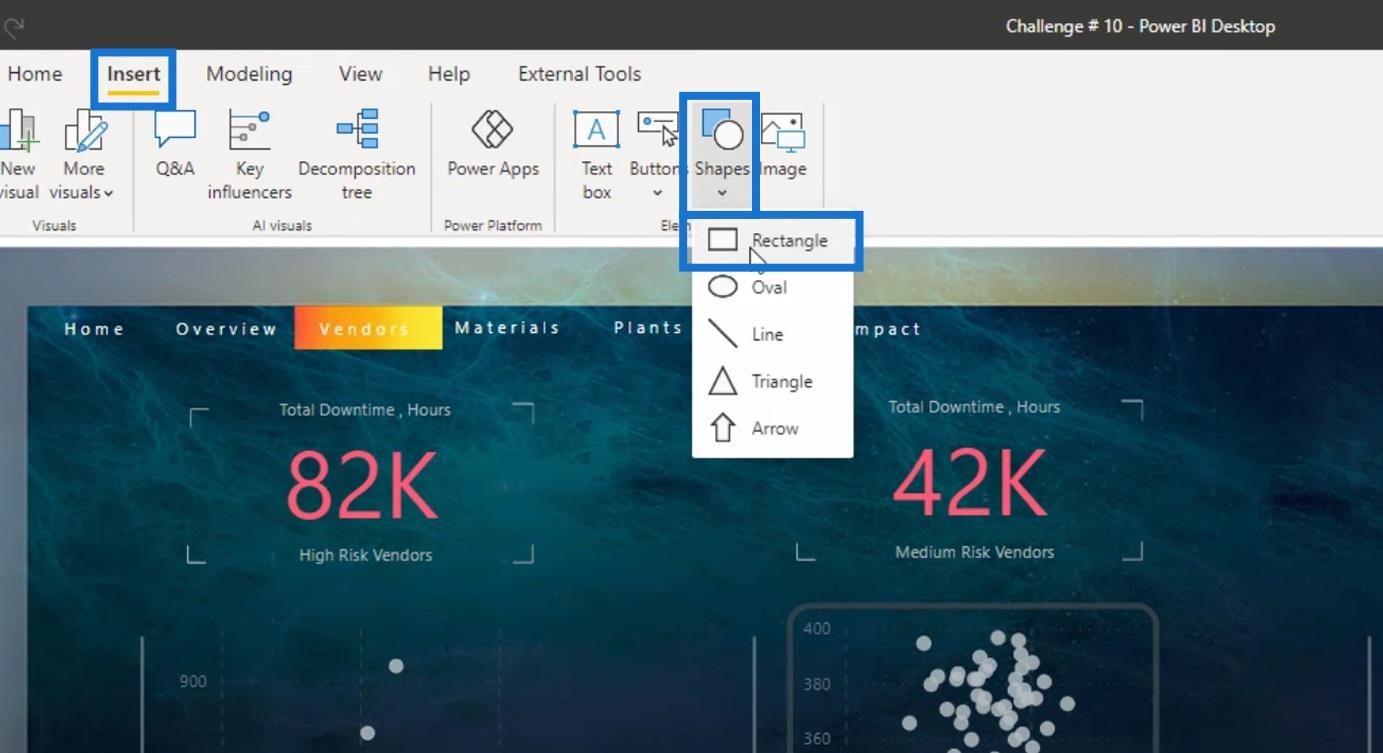

Наконец, давайте поместим фигуру поверх визуального элемента. Просто перейдите к «Вставить» , затем выберите «Прямоугольник» в разделе «Фигуры» .

Точечная диаграмма LuckyTemplates: условное форматирование

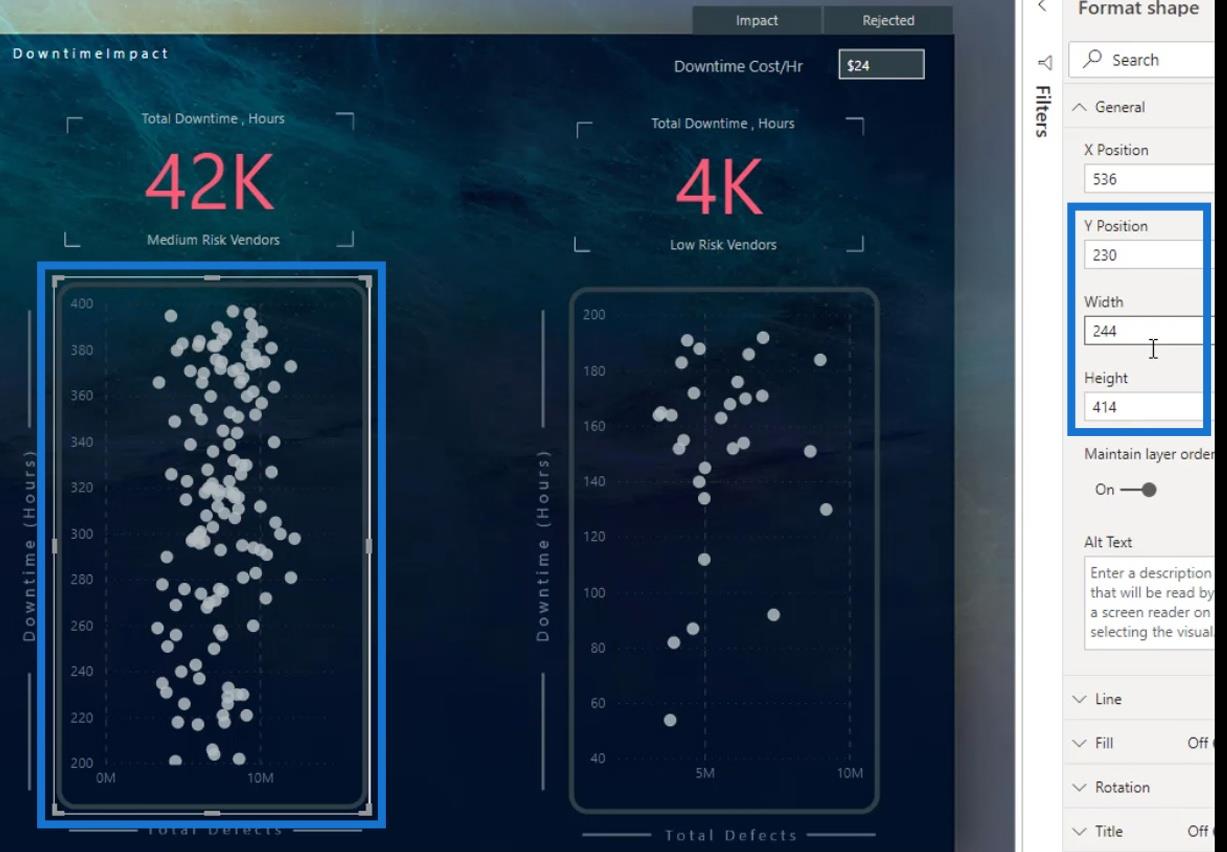

Давайте также скопируем размер и положение фигуры для других точечных диаграмм.

Точечная диаграмма LuckyTemplates: условное форматирование

Введите те же значения для этой прямоугольной формы.

Точечная диаграмма LuckyTemplates: условное форматирование

Далее нужно проверить значение Round Edges для других фигур. В этом примере я использовал 13 пикселей для их скругленных краев .

Точечная диаграмма LuckyTemplates: условное форматирование

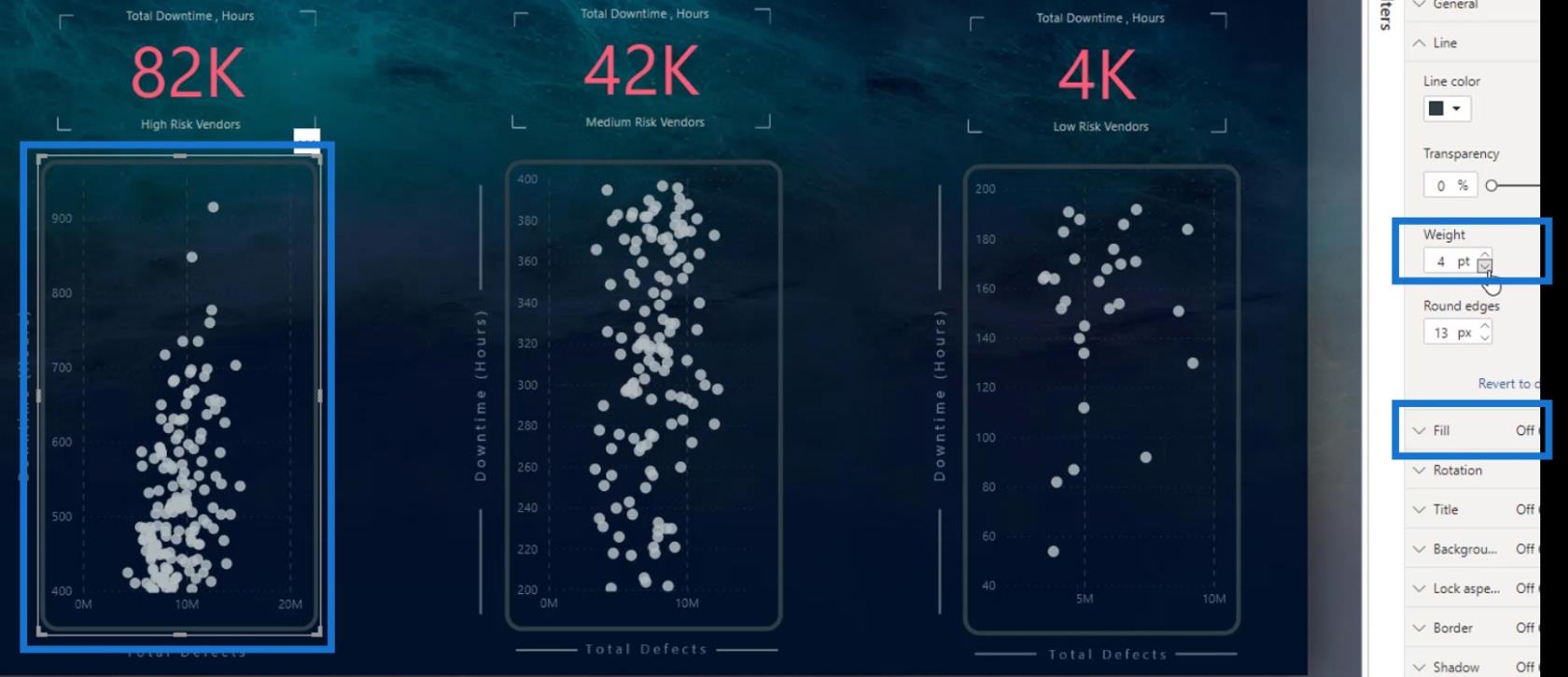

Затем отключите цвет заливки . Кроме того, измените цвет и вес границы формы.

Точечная диаграмма LuckyTemplates: условное форматирование


Точечные диаграммы в LuckyTemplates — выделение ключевых моментов
Как использовать встроенную аналитику для точечных диаграмм LuckyTemplates
Обновление LuckyTemplates Desktop: визуальное представление Charticulator


Заключение

Таким образом, вы узнали об одном из основных ограничений точечной диаграммы LuckyTemplates , а также о двух решениях для его исправления. Вы также научились творчески использовать и создавать точечные диаграммы.

Если вы хотите поднять свое обучение на новый уровень, вы также можете сделать динамическую сегментацию в каждой из точечных диаграмм.

Перейдите по ссылкам ниже для получения дополнительных примеров и соответствующего контента.

До скорого,

Мудассир
