Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

В этом руководстве вы узнаете, как создать новый вариант визуализации гистограммы под названием «Заполнить гистограммы» с помощью Charticulator.

В этом учебном пособии вы узнаете, как создать новый тип визуализации гистограммы под названием «Заполнить гистограмму». Это диаграмма, которая показывает текущее и общее значение категории, а затем дает изображение заполняемой гистограммы . Вы также узнаете, как превратить его в новую разновидность кольцевой диаграммы , используя полярные координаты.

Оглавление

Экспорт набора данных в Charticulator

Сначала создайте и экспортируйте набор данных в Charticulator . Набор данных, используемый в этом примере, содержит Year , Total Defects и Total Defects All .

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Щелкните многоточие в таблице и выберите Экспорт данных.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Затем перейдите на сайт charticulator.com и нажмите «Запустить Charticulator».

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

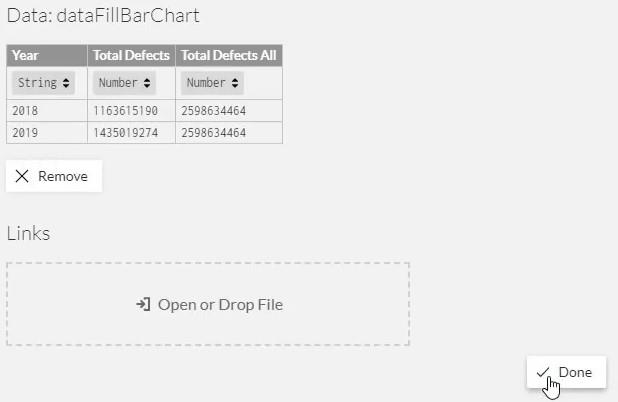

Затем найдите и откройте экспортированный набор данных. После этого вы будете перенаправлены на холст Charticulator.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Разработка линейчатой ​​диаграммы заполнения

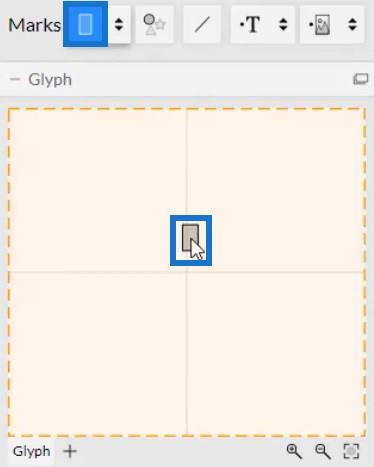

Создайте основную форму диаграммы, разместив прямоугольник на холсте Glyph.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Измените укладку стержней на Stack Y.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Теперь вам нужно поместить меры по оси X. Нажмите «Ось данных» и поместите ее на ось X прямоугольника внутри глифа.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

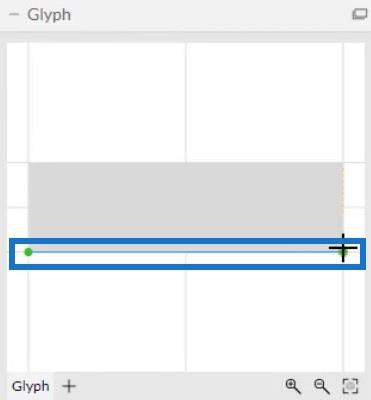

Поместите его от нижнего левого до нижнего правого края оси. Ось данных позволяет оси иметь несколько показателей.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

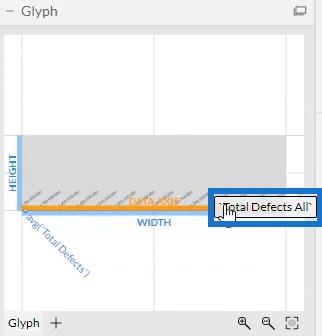

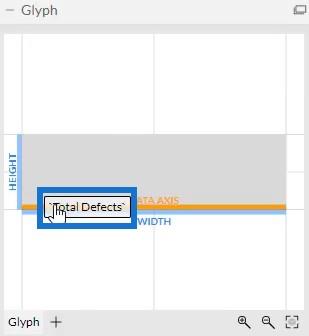

После этого поместите Total Defects и Total Defects All на оси данных внутри холста Glyph.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

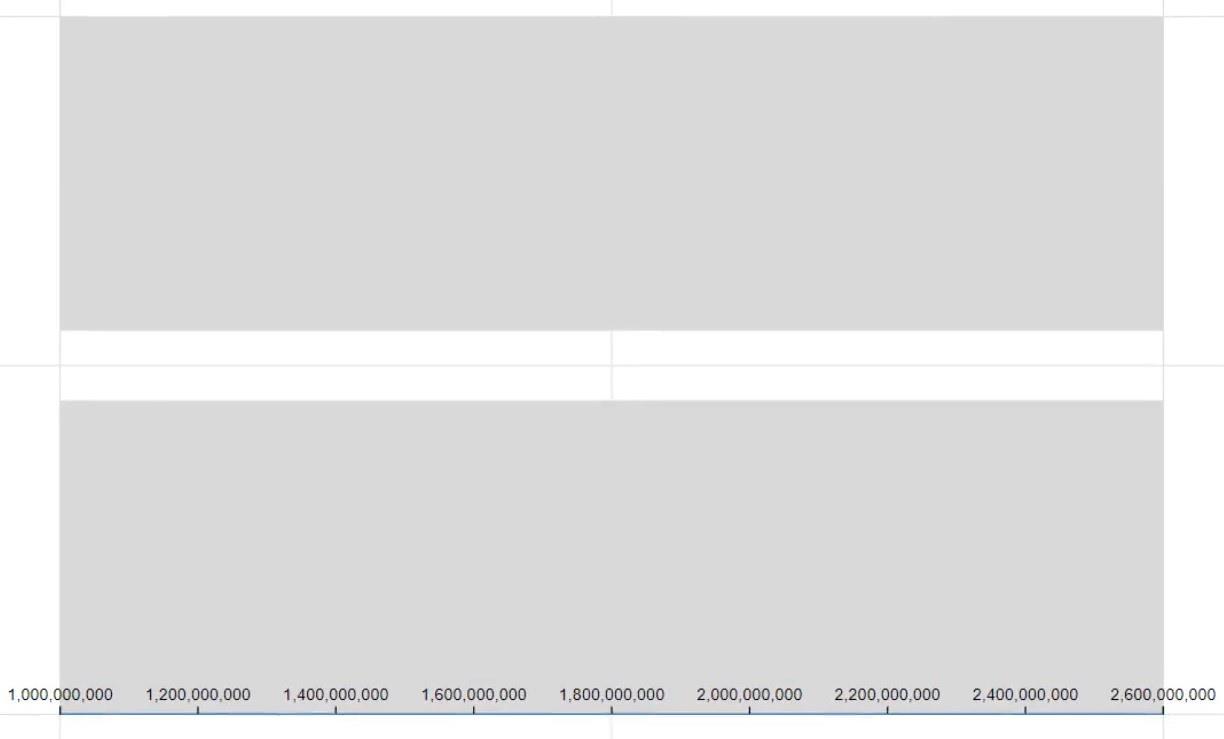

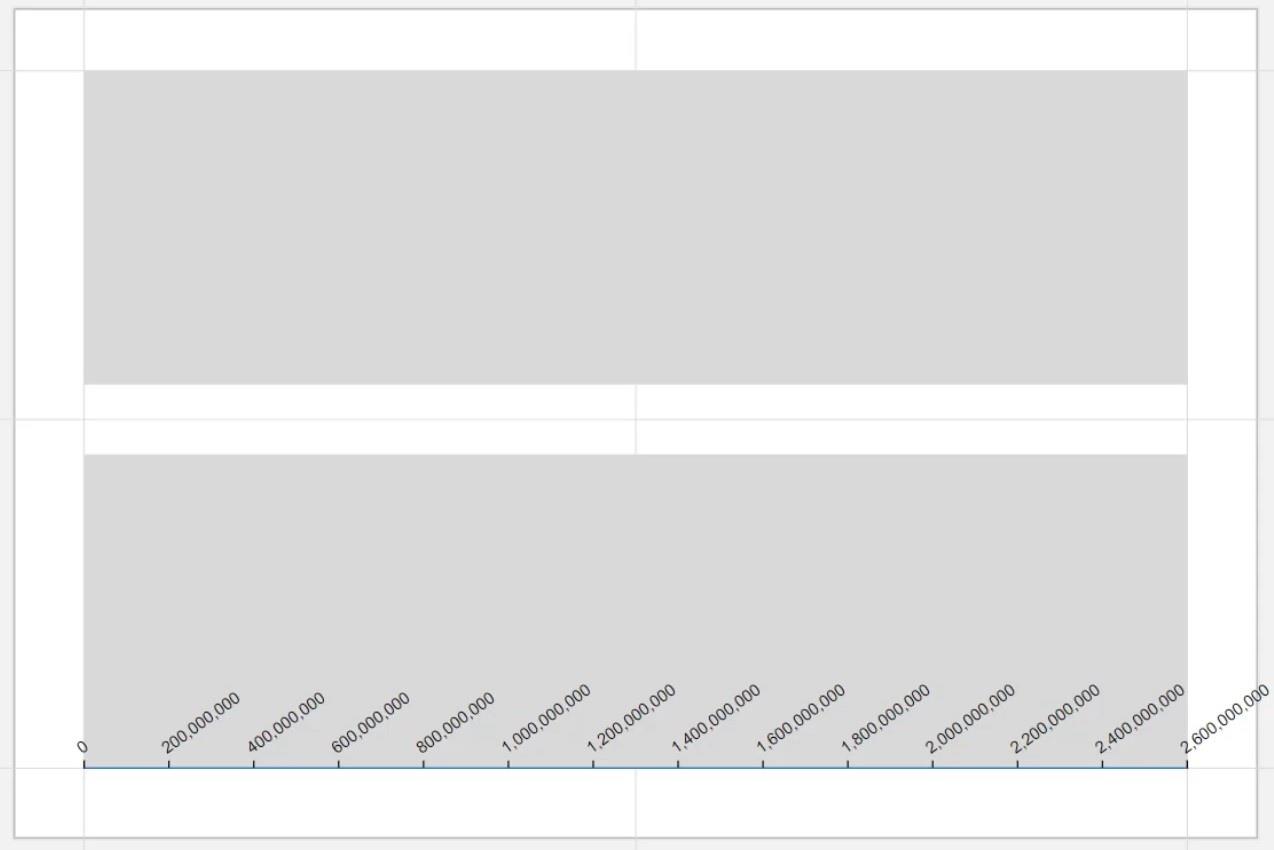

Тогда ваша диаграмма будет выглядеть так.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

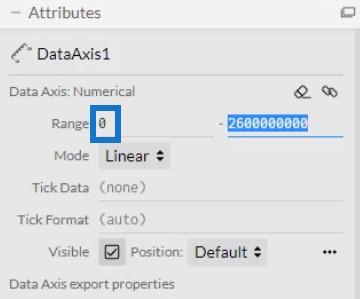

В атрибутах DataAxis1 установите Range на 0, чтобы значения по оси X начинались с 0.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

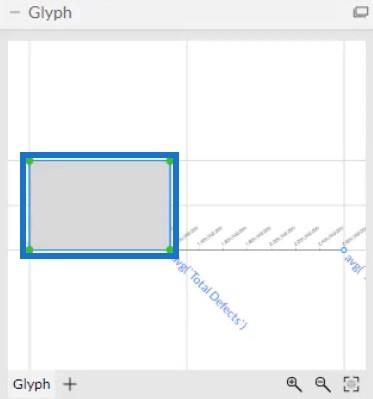

Затем удалите прямоугольник на холсте Glyph и определите формы показателей. Поместите прямоугольник в глиф с левой стороны до точки первого такта.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

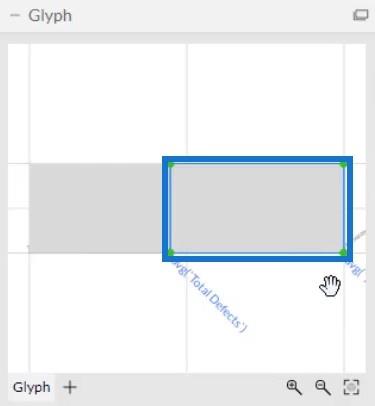

Для второго такта поместите прямоугольник от точки первого такта до конца оси.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Добавление цветов для заполнения полос

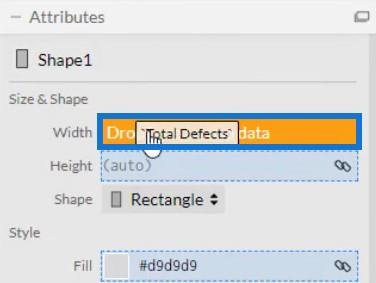

Добавьте цвета к каждому столбцу на диаграмме. Откройте атрибуты Shape1 и поместите Total Defects в секцию Width.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Если вы добавите цвет в раздел «Заливка» атрибутов Shape1, вы увидите, что полоса для текущего значения выделена.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

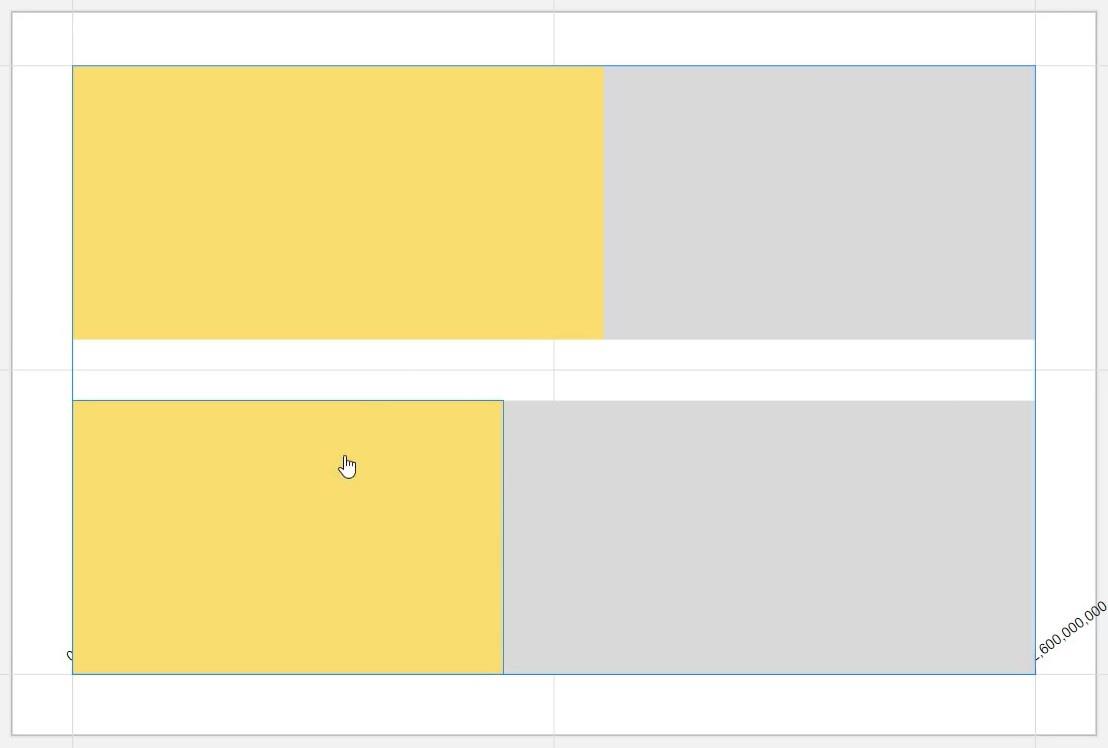

Желтая полоса — это текущее значение, а серая полоса — общее значение. Теперь он дает изображение текущего значения, заполняющего общее значение.

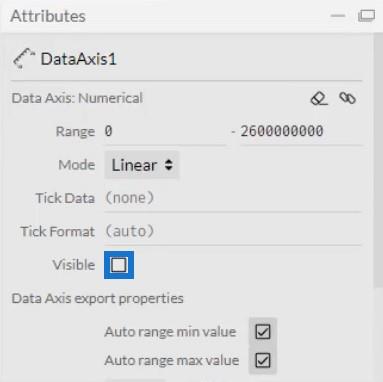

Скройте ось данных, открыв атрибуты DataAxis1 и сняв флажок «Видимый».

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

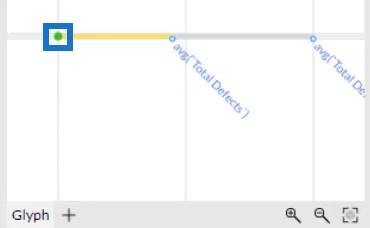

Затем уменьшите и отрегулируйте размер полос в атрибутах фигур. Добавьте круги на холст Glyph, чтобы он выглядел как круглая гистограмма. Перетащите два круга из Marks в Glyph и выровняйте их по обоим концам полосы.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

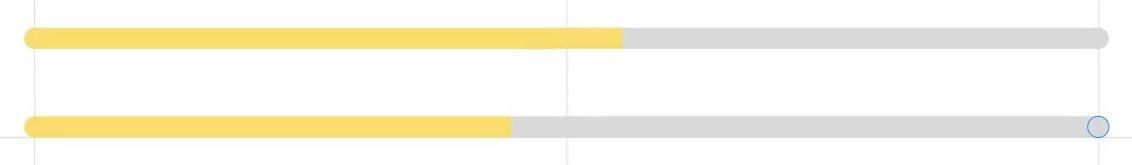

Отрегулируйте размер кругов, чтобы они соответствовали размеру полос. Теперь ваша диаграмма Fill Bar будет выглядеть так.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

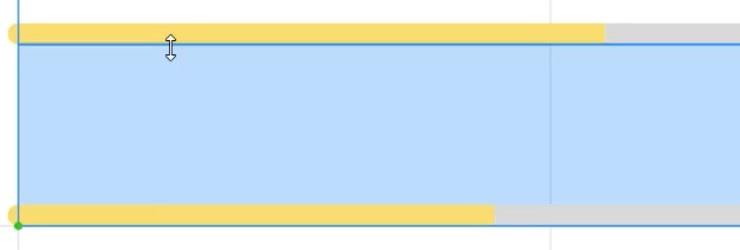

Наконец, создайте зазор между стержнями, перетащив один стержень от другого.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Экспорт гистограммы заполнения в LuckyTemplates

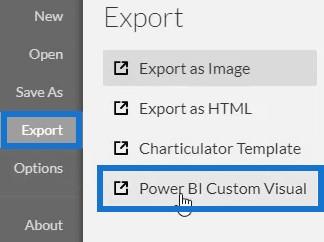

Сохраните файл и экспортируйте его в пользовательский визуальный элемент LuckyTemplates .

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

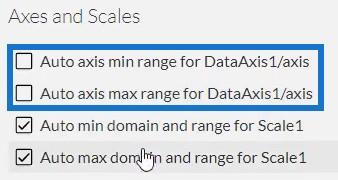

Снимите отметку с опций автоматической оси в настройках осей и масштабов, чтобы избежать изменений осей при вызове перехода контекста фильтра. Затем введите визуальное имя и экспортируйте файл диаграммы.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Откройте LuckyTemplates и импортируйте файл гистограммы заполнения. Щелкните многоточие под Визуализациями и выберите Импорт визуального элемента из файла.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Найдите и откройте файл. Затем щелкните значок Charticulator с визуальным именем файла. Затем вы увидите изображение на панели инструментов.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

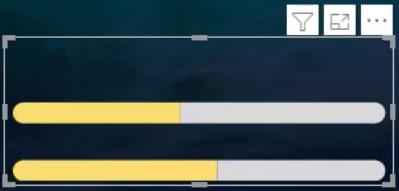

Отрегулируйте поля и фон в соответствии с вашим отчетом о данных и предпочтениями. После этого диаграмма Fill Bar будет выглядеть так.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

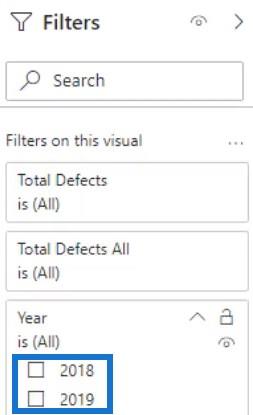

Если вы хотите, чтобы в отчете отображалась только одна полоса, перейдите в раздел «Фильтр» и установите тип фильтра «Базовая фильтрация». Вы увидите выбор фильтра для 2018 и 2019 годов. Затем установите флажок для года, который вы хотите отобразить в своем отчете.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

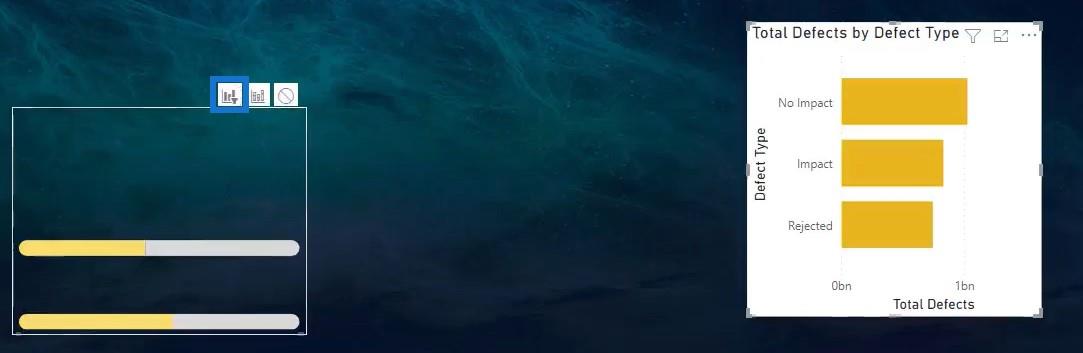

Вы также можете использовать другую диаграмму для вызова контекстных переходов. В этом примере используется простая гистограмма. Перейдите на вкладку «Формат» и нажмите «Редактировать взаимодействия». Затем создайте взаимодействие между гистограммой заливки и гистограммой.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

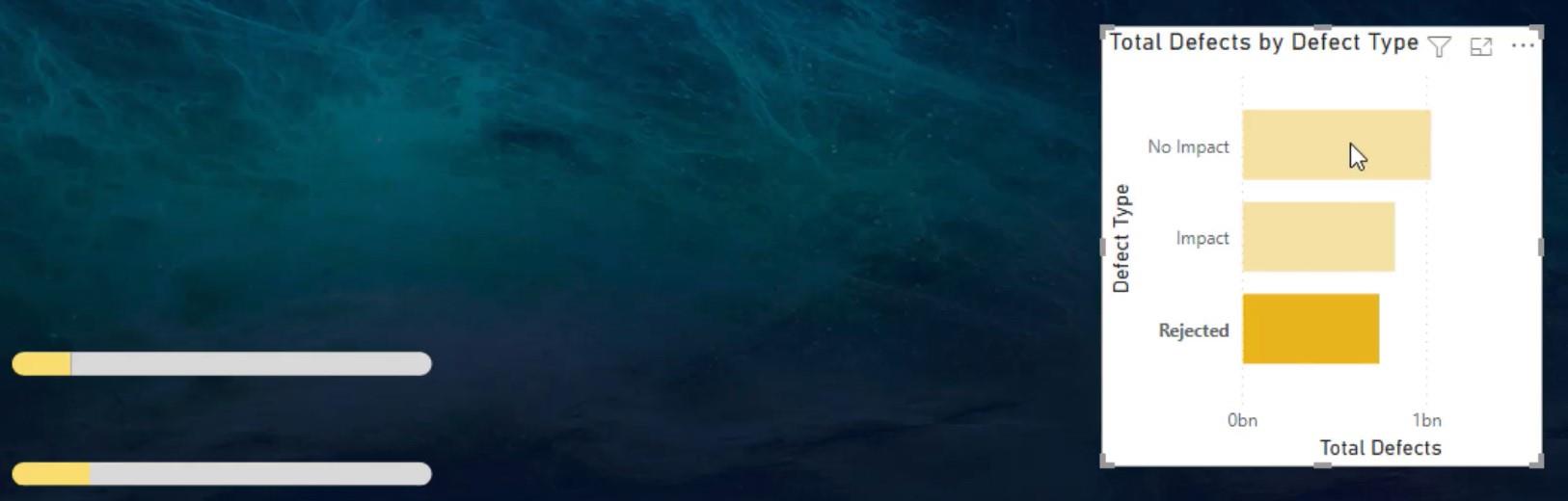

Если вы выберете полосу на гистограмме или любой другой диаграмме, которую вы использовали, вы увидите, что гистограмма заполнения изменится.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates

Преобразование диаграммы с использованием полярных координат

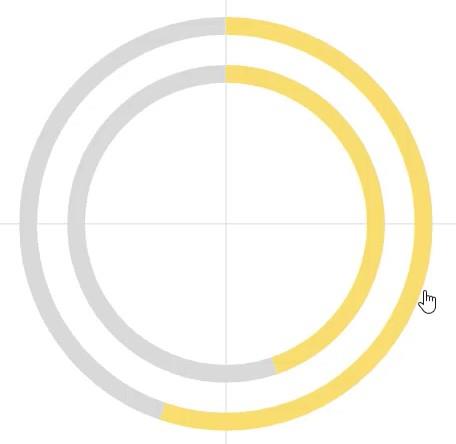

Еще одна вещь, которую вы можете сделать, это превратить гистограмму в кольцевую диаграмму. Удалите круги с обоих концов панели, а затем перетащите Polar на холст. Вы увидите, что линейчатая диаграмма заполнения теперь представляет собой кольцевую диаграмму заполнения.

Заполнить гистограмму — разновидность гистограммы для отчетов LuckyTemplates


Сравнение гистограмм с помощью Charticulator в LuckyTemplates
Создайте визуализацию гистограммы с помощью Charticulator

Заключение

Если вы хотите по-новому взглянуть на гистограммы, попробуйте попрактиковаться и использовать этот учебник. Гистограммы заливки помогут сделать ваши отчеты LuckyTemplates более интересными. Они также упрощают понимание всех данных и информации внутри диаграммы.

Узнайте больше о диаграммах Fill Bar или Charticulator, прочитав соответствующие модули о диаграммах и визуализациях . Вы можете практиковать модули, используя свои собственные данные, чтобы улучшить свои навыки обработки данных.
