В этом учебном пособии по конструктору отчетов вы узнаете, как создавать и форматировать диаграммы в отчетах с разбивкой на страницы .
Построитель отчетов содержит широкий набор форматов диаграмм, которые вы можете использовать. Диаграммы позволяют визуализировать данные в отчете. Визуализация помогает облегчить понимание информации конечными пользователями.
Оглавление
- Как вставить диаграмму построителя отчетов
- Как отформатировать диаграмму построителя отчетов
- Заключение
Как вставить диаграмму построителя отчетов

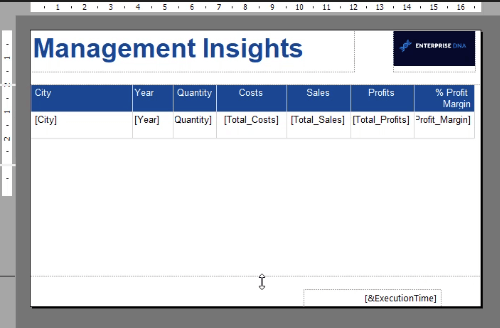

Освободите место для диаграммы, перетащив вниз горизонтальную пунктирную линию на странице отчета.

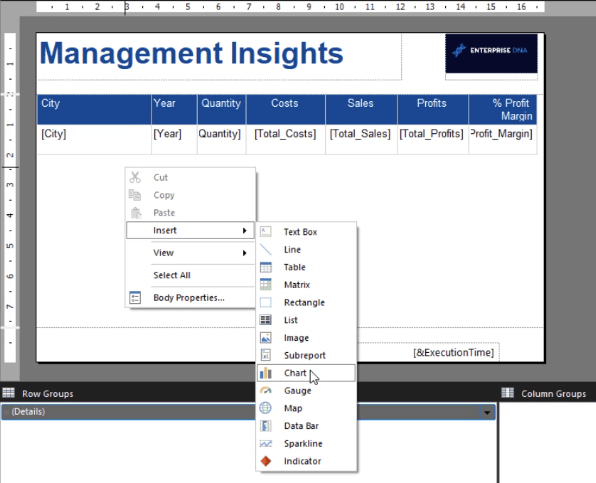

Чтобы вставить диаграмму, щелкните правой кнопкой мыши страницу. Нажмите «Вставить» , а затем «Диаграмма» .

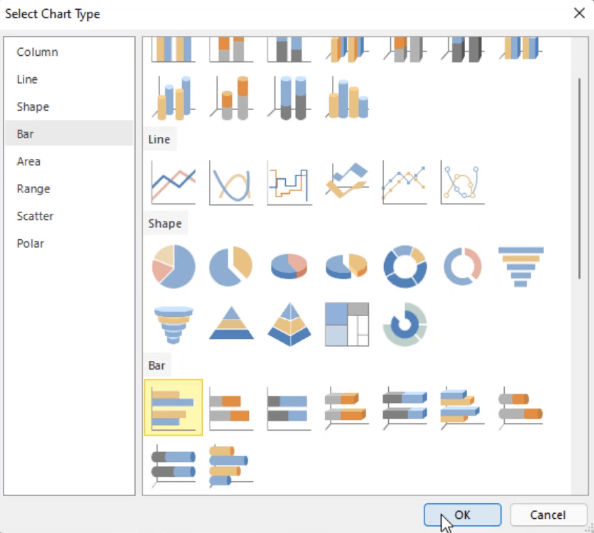

Откроется окно, в котором вас спросят, какой тип диаграммы вы хотите вставить в свой отчет. Вы заметите, что это похоже на вставку диаграммы в другие продукты Microsoft .
Выберите нужный тип диаграммы и нажмите ОК.

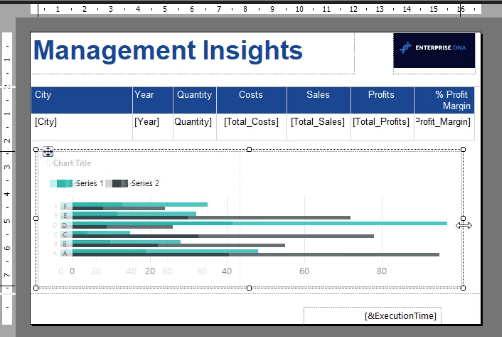

Затем диаграмма помещается на страницу отчета. Размер диаграммы можно изменить, перетащив ее края. Вы также можете изменить его положение.

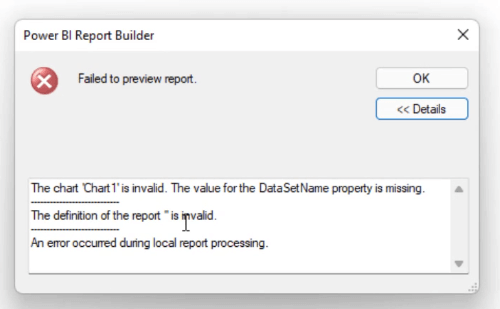

Вы заметите, что диаграмма выглядит так, как будто в ней есть данные. Но это всего лишь образец или превью. Если вы запустите отчет, появится сообщение об ошибке, говорящее о том, что не удалось выполнить предварительный просмотр отчета.
Это происходит, когда к диаграмме не прикреплено имя набора данных.

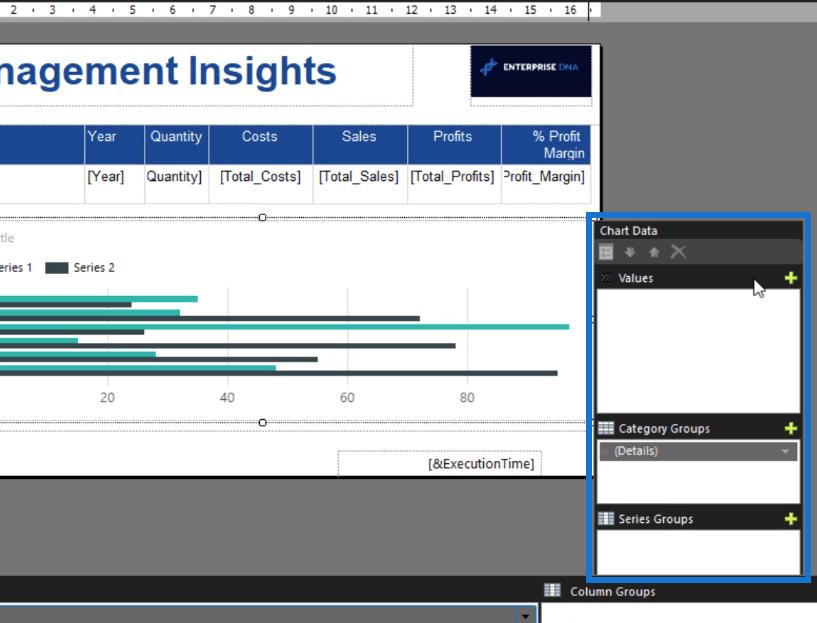

Чтобы добавить набор данных на диаграмму, дважды щелкните по нему. Откроются данные диаграммы .

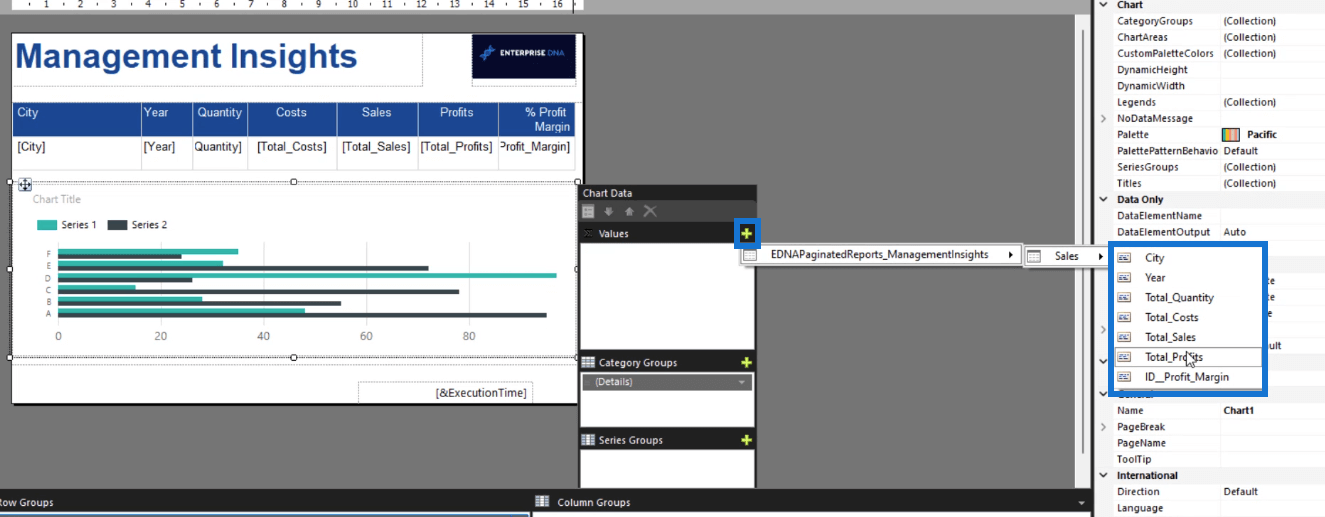

На вкладке «Значения» щелкните знак «плюс» . Затем выберите данные, которые вы хотите отобразить на диаграмме.
Сделайте то же самое для групп категорий и групп серий .

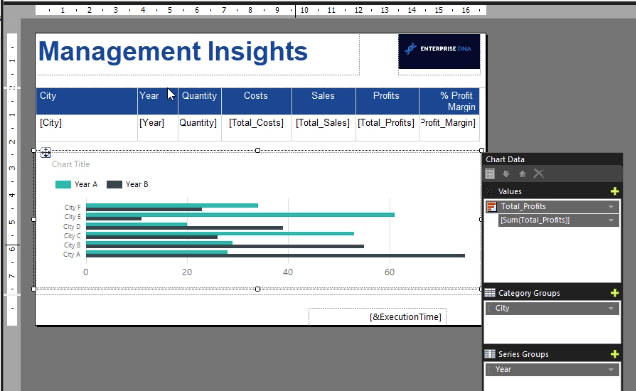

В этом случае группа категорий — «Город», а группа «Серии» — «Год».

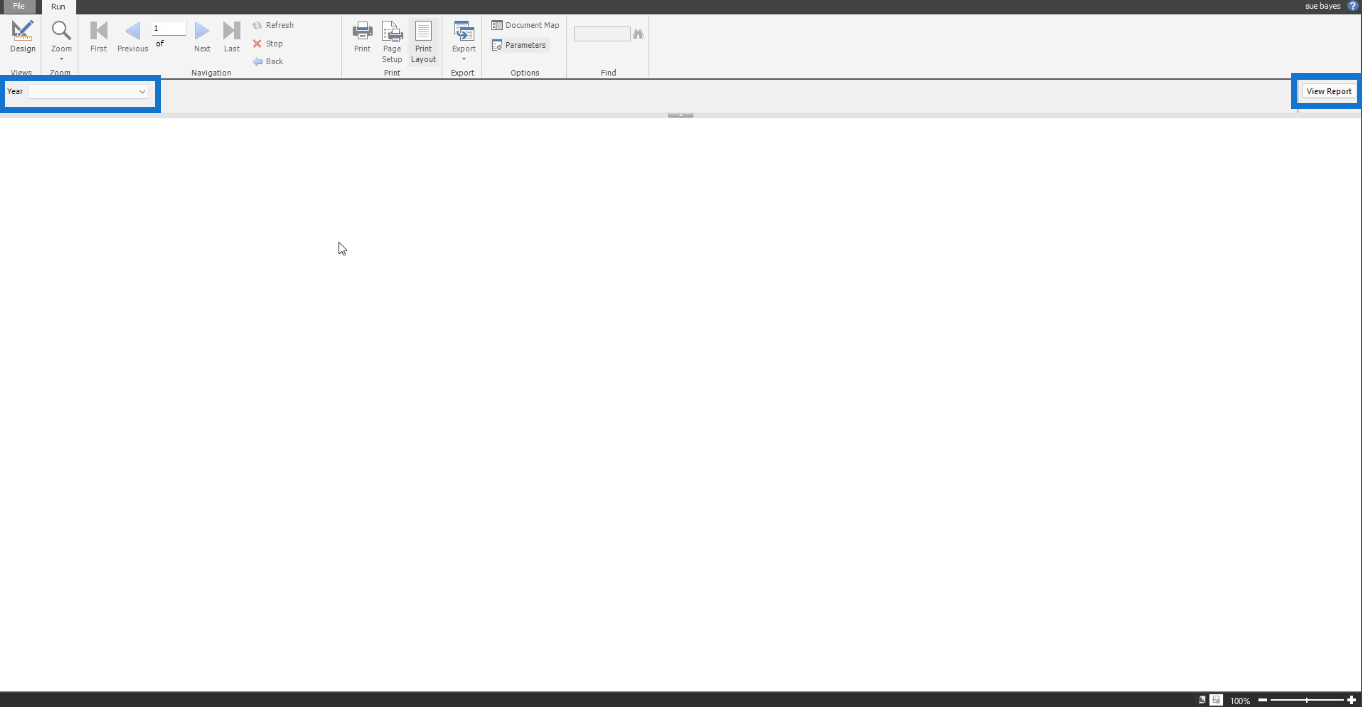

Как только вы закончите, запустите отчет. Обратите внимание, что когда вы запускаете диаграмму, вы должны выбрать год. После этого нажмите «Просмотреть отчет» .

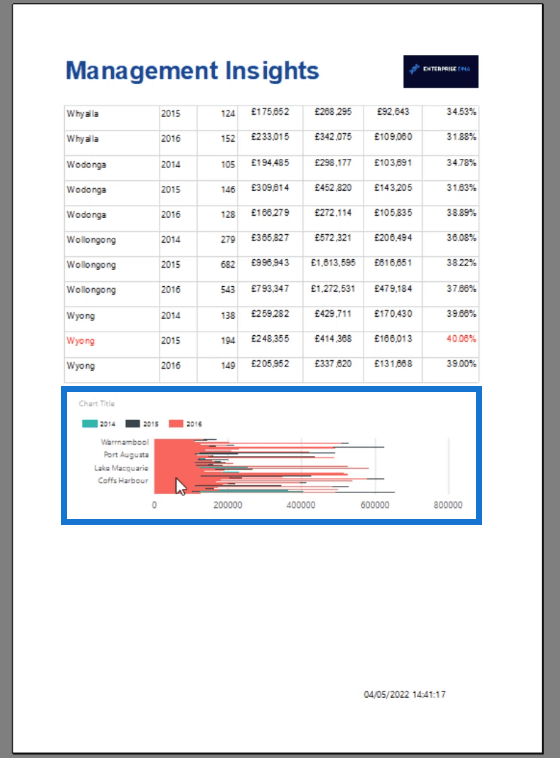

На последней странице отчета вы можете увидеть диаграмму.
Как отформатировать диаграмму построителя отчетов

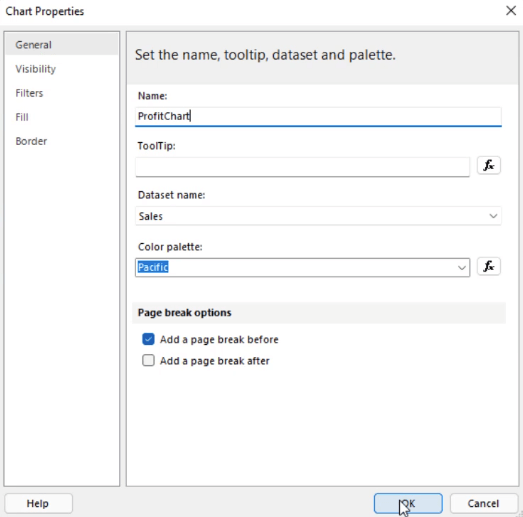

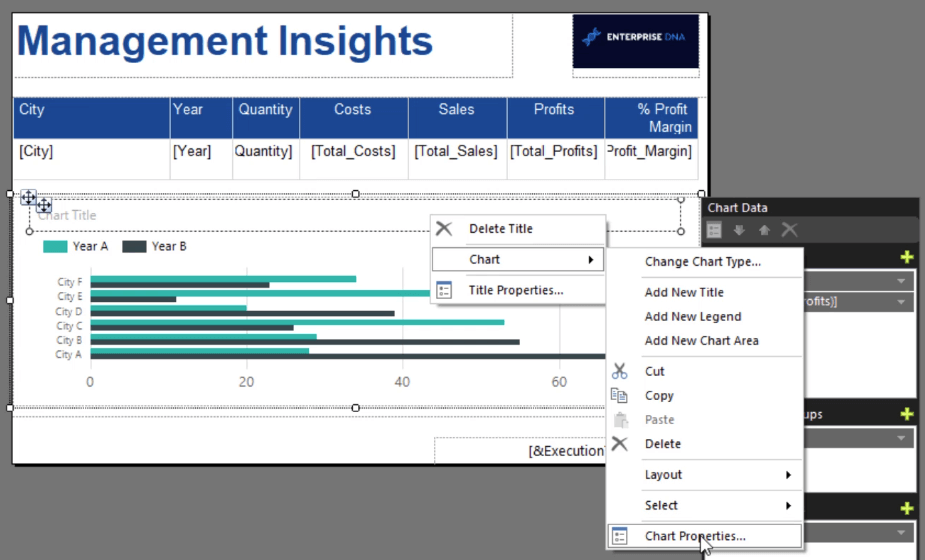

После создания диаграммы вам нужно отформатировать ее. Щелкните правой кнопкой мыши на графике. Выберите Диаграмма , а затем Свойства диаграммы .
В окне «Свойства диаграммы» вы найдете различные свойства, которые можно настроить, чтобы сделать вашу диаграмму более аккуратной и профессиональной.
Обязательно измените имя диаграммы. Это будет полезно, если вы планируете создать много диаграмм в своем отчете. Это облегчает их идентификацию.
Также рекомендуется добавлять разрывы страниц между элементами в отчете . В этом случае нужно добавить разрыв страницы между таблицей и диаграммой. Добавление разрыва страницы перемещает диаграмму на новую страницу.
Сделав это, вы сделали диаграмму более четкой.

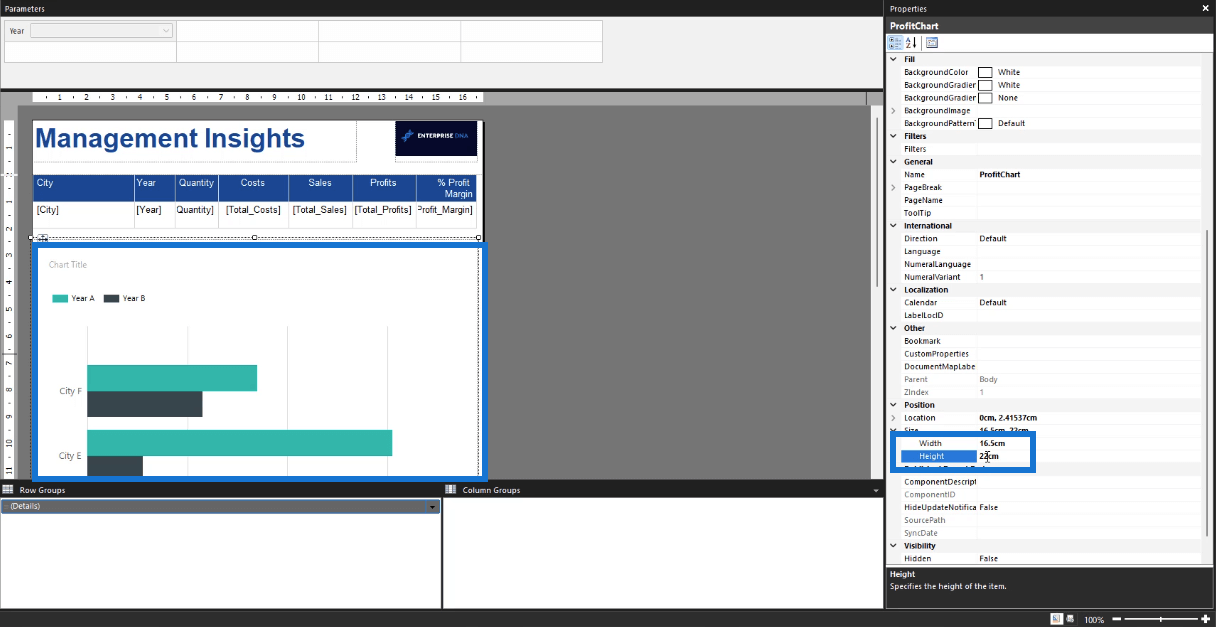

Вы также можете настроить размер диаграммы с помощью панели свойств.

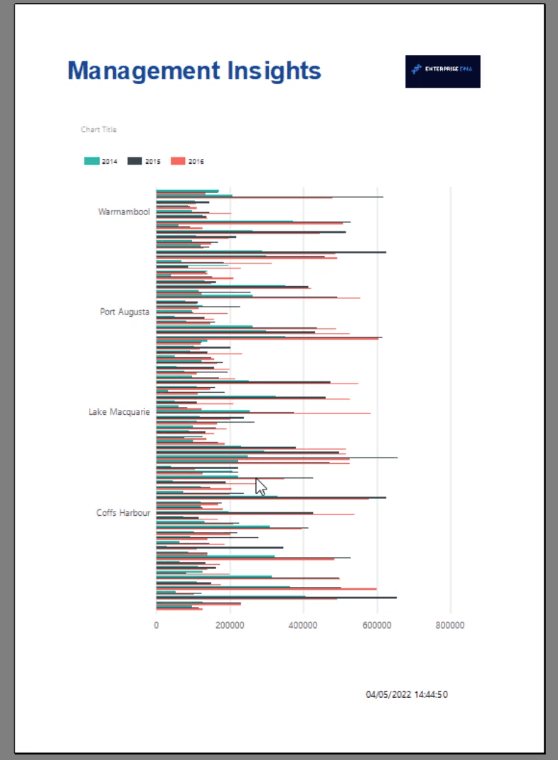

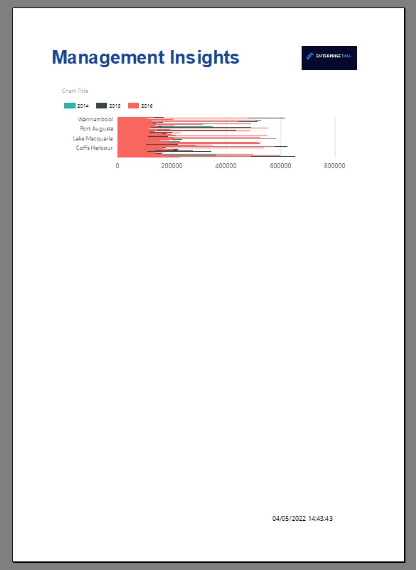

Запустив отчет, вы увидите, что диаграмма выглядит значительно лучше, чем раньше.
Это связано с тем, что данные предыдущего графика были сжаты. Расширяя диаграмму до размера страницы отчета, информация на диаграмме становится более четкой.
Учебное пособие по конструктору отчетов: сортировка и фильтрация данных в отчетах с разбивкой на страницы,
условное форматирование диаграмм с помощью Charticulator
Заключение
Отчеты никогда не бывают полными без визуализаций. Они помогают лучше понять информацию. Визуализации, такие как диаграммы, упрощают определение тенденций между различными элементами в отчете, в отличие от простого просмотра таблицы.
Подводя итог, вы узнали основы создания и форматирования диаграммы. В следующем учебнике вы узнаете, как сортировать и фильтровать данные на диаграмме в построителе отчетов.
Сью Байес
