Введение в создание гистограммы SSRS

В этом учебном пособии по построителю отчетов рассказывается о том, как создать линейчатую диаграмму SSRS для ваших отчетов с разбивкой на страницы.

Столбчатые диаграммы — это популярный способ визуализации данных, который часто используется для сравнения данных по разным категориям. В этом руководстве вы узнаете, как создать гистограмму с помощью служб отчетов SQL Server (SSRS) для отчетов с разбивкой на страницы .

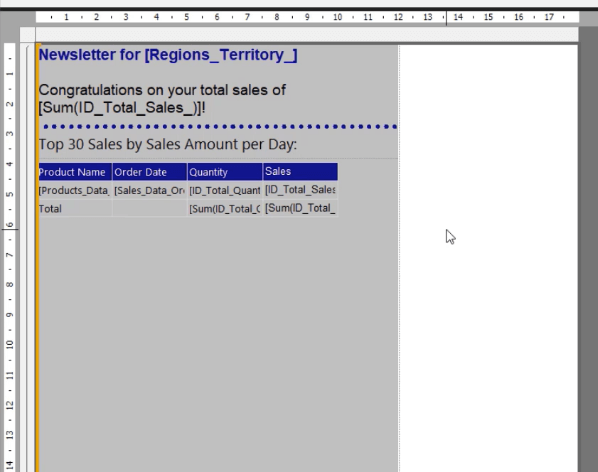

Мы будем использовать образец отчета с разбивкой на страницы с матрицей, показывающей данные о количестве и продажах каждого продукта в каждом регионе. Матрица и заголовки отчетов помещаются в список. Мы будем использовать этот пример отчета, чтобы продемонстрировать, как создать гистограмму, которую можно использовать для визуализации и сравнения данных о количестве и продажах каждого продукта в разных регионах.

Введение в создание гистограммы SSRS

Оглавление

Создайте гистограмму SSRS

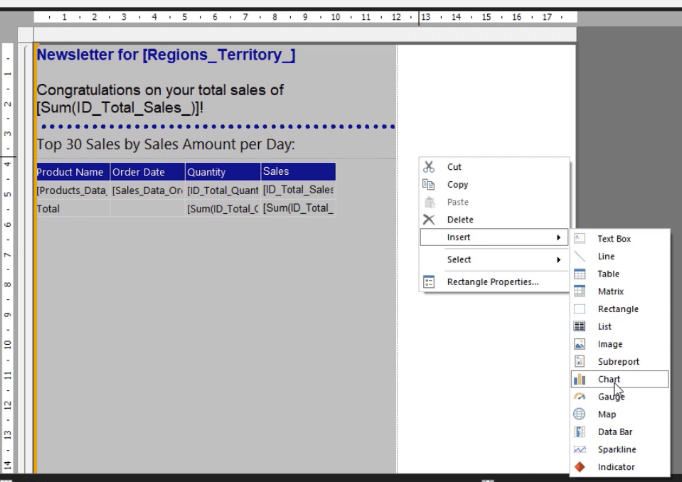

Чтобы вставить гистограмму в построитель отчетов , щелкните отчет правой кнопкой мыши, выберите « Вставить» , а затем нажмите «Диаграмма» .

Введение в создание гистограммы SSRS

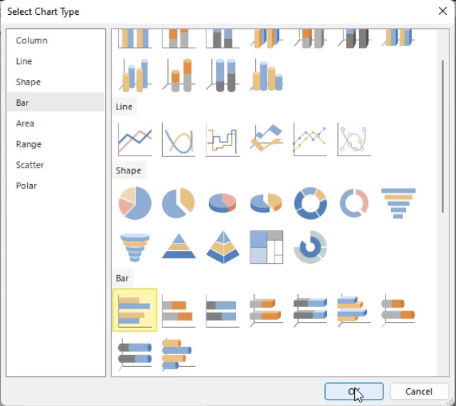

Нажмите на вкладку «Гистограмма» и выберите тип гистограммы , который вы хотите использовать. В этом примере мы будем использовать обычную гистограмму.

Введение в создание гистограммы SSRS

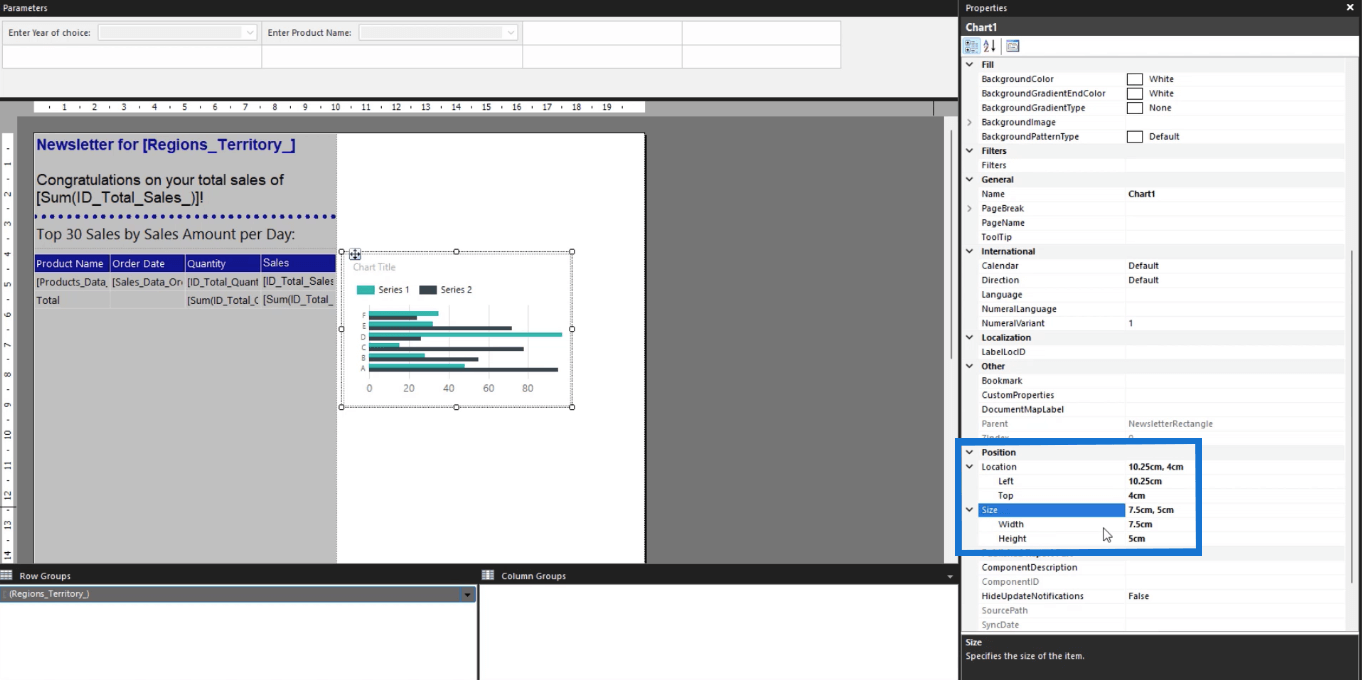

Когда столбчатая диаграмма появится в отчете, настройте ее размер, местоположение и положение. Вы можете сделать это вручную или с помощью панели свойств справа.

Введение в создание гистограммы SSRS

Рекомендуется использовать панель свойств, так как она дает точные измерения. Это гарантирует, что элементы будут размещены точно в нужных вам позициях. Вы также сможете определить, превышает ли элемент размер страницы отчета, а затем внести необходимые изменения.

Добавить данные и заголовок диаграммы в гистограмму SSRS

После создания диаграммы следующее, что вам нужно сделать, это назначить данные и название диаграммы.

Дважды щелкнув гистограмму, вы откроете мастер данных диаграммы . Это позволяет назначать значения , группы категорий и группы серий для отчета с разбивкой на страницы.

Добавить заголовок

Чтобы добавить заголовок к линейчатой ​​диаграмме, дважды щелкните текстовое поле заголовка диаграммы в верхней части диаграммы. Введите имя, которое вы хотите присвоить своей визуализации. В данном случае это товар по количеству проданных товаров .

Вы можете настроить размер, стиль и цвет шрифта, используя параметры на панели «Свойства». Вы также можете изменить цвет фона и границы текстового поля.

Главное, чтобы форматирование было единым. Если вы использовали стиль шрифта Arial для своей таблицы, используйте его для гистограммы.

Назначить данные серии

Далее добавим данные ряда диаграммы.

Перейдите к мастеру данных диаграммы . В этом примере значениям присваивается общее количество .

Вы увидите, что данные диаграммы изменились. Однако бруски используются только как наполнители. Вы можете просмотреть реальные данные при запуске отчета.

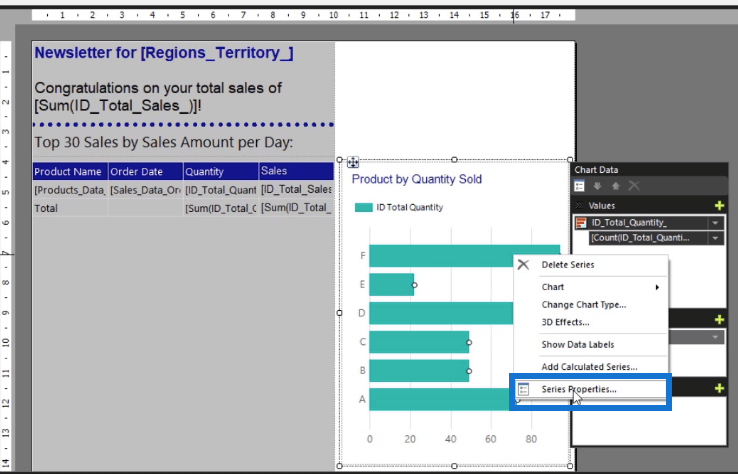

Чтобы отформатировать цвет и размер полосы, щелкните правой кнопкой мыши полосу и выберите параметр «Свойства серии» .

Введение в создание гистограммы SSRS

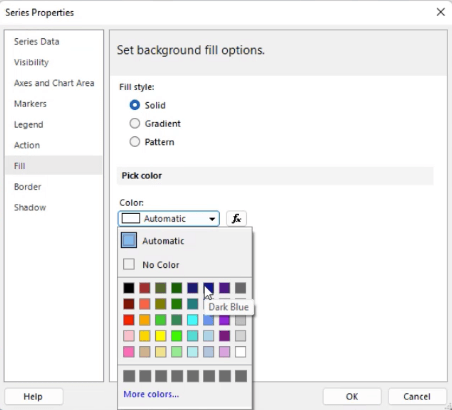

Откроется мастер свойств серии . Перейдите на вкладку «Заливка» и откройте стрелку раскрывающегося списка для параметров «Цвет» . Затем выберите цвет, в котором должна быть серия. Опять же, важно соблюдать форматирование.

Введение в создание гистограммы SSRS

После этого нажмите OK . Вы можете видеть, что серия теперь заполнена выбранным вами цветом.

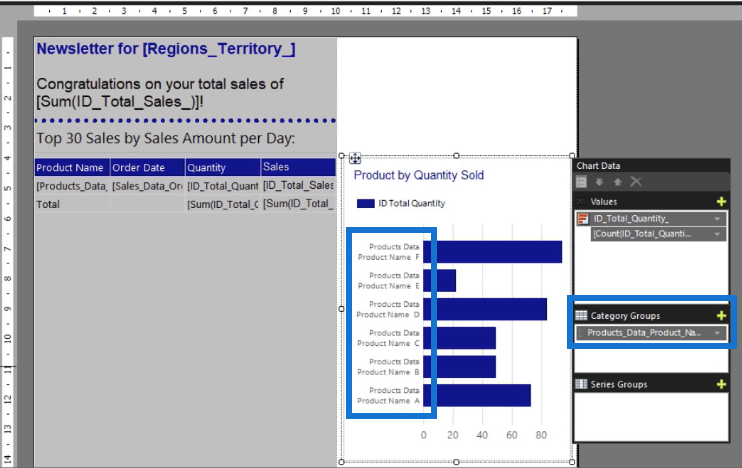

Затем назначьте группы категорий с названием продукта . После этого вы увидите, что имя серии снова назначается с наполнителями.

Введение в создание гистограммы SSRS

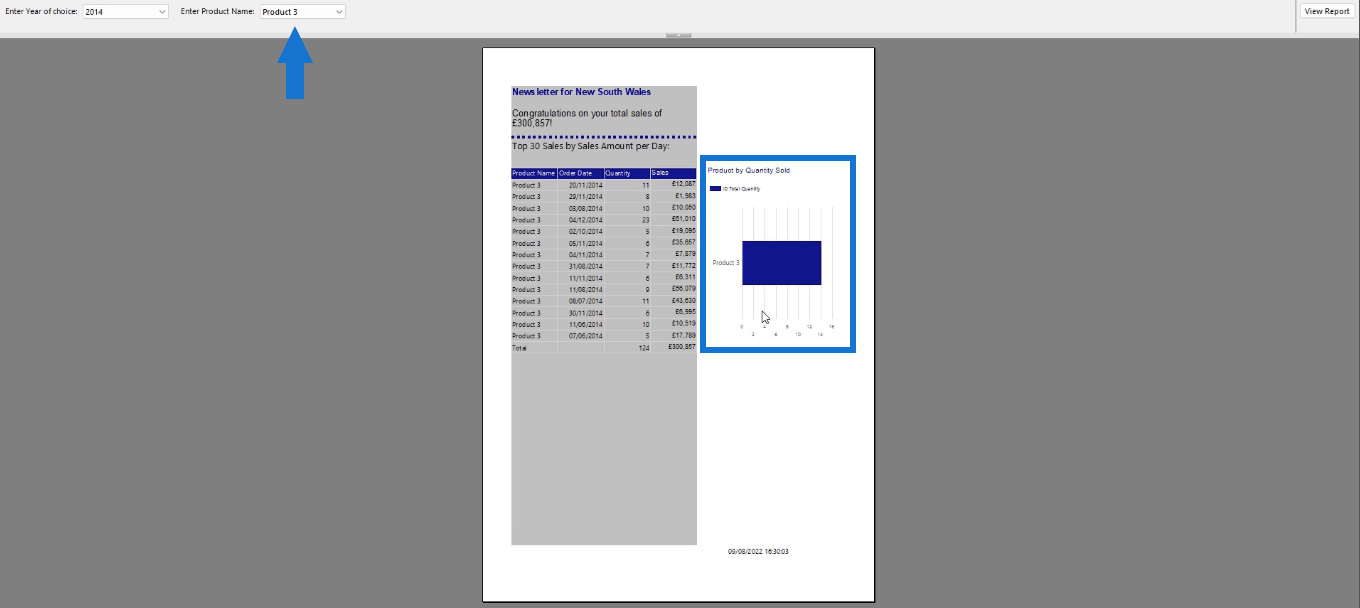

Но вот как будет выглядеть гистограмма при запуске отчета .

Введение в создание гистограммы SSRS

На диаграмме будут отображаться данные на основе выбора, сделанного вами с помощью параметра или фильтра.


Различные гистограммы в LuckyTemplates для повышения качества ваших отчетов
Сравнительные гистограммы с Charticulator В LuckyTemplates
LuckyTemplates Гистограммы в табличных визуализациях

Заключение

Добавление визуализаций облегчает конечным пользователям понимание того, что представляет ваш отчет с разбивкой на страницы. В этом руководстве вы узнали, как создать базовую линейчатую диаграмму в построителе отчетов, которая показывает общее количество по продукту. Этот процесс аналогичен тому, как вы строите диаграмму в Microsoft Excel. Однако вы должны быть знакомы с интерфейсом построителя отчетов и понимать, как работает построитель выражений .

Всего наилучшего,

Сью Байес
