Comment déployer des plans de travail dans Illustrator CC

Dans le canevas d'Adobe Illustrator CC, les plans de travail sont des espaces de taille discrète qui facilitent l'exportation, le partage ou l'impression de sections du canevas. Le canevas est la zone de l' espace de travail Illustrator où vous créez des graphiques. Le canevas est essentiellement tout ce que vous voyez à l'écran, à l'exception de l'interface (comme le menu, le panneau de configuration et d'autres panneaux).

Les plans de travail sont à la fois cohérents et discrets. Trop philosophique ? Bon, voici le point : les plans de travail héritent et partagent de nombreuses propriétés du document dans lequel ils se trouvent, comme le mode couleur ou la résolution de l'effet raster. Et c'est bien parce que cela signifie que vous pouvez travailler sur différents graphiques, y compris des graphiques de tailles différentes, avec des propriétés partagées.

Par exemple, vous pourriez avoir un projet dans lequel vous concevez une affiche imprimée, une carte de palmier et une bannière en plastique pour un événement. Bien que ceux-ci soient de taille différente, ils utiliseront probablement le même ensemble de couleurs et peut-être d'autres caractéristiques telles que des symboles.

Ou vous pouvez utiliser plusieurs plans de travail de la même taille pour préparer un prototype d'application mobile qui montre différents états d'interaction utilisateur. Ici, des dizaines de plans de travail peuvent être utiles. Encore une fois, ce projet a des propriétés de document communes qui s'appliquent à tous les plans de travail, telles que la couleur RVB et les pixels comme unité de mesure.

Pour vous aider à en avoir pour votre argent avec les plans de travail, je passe d'abord en revue quelques règles de base pour les créer et les utiliser. Ensuite, je vous présente les deux scénarios que je viens d'identifier (projet d'impression et prototype d'application) pour vous aider à comprendre l'efficacité des plans de travail et vous exposer aux techniques clés de déploiement des plans de travail.

Que sont les plans de travail ?

Vous pouvez avoir 1 à 1000 plans de travail par document. Je n'ai jamais utilisé 1 000 plans de travail dans un projet, mais c'est bien de savoir qu'ils sont là si j'en ai besoin. Comme je l'explique au début de ce chapitre, vous pouvez définir le nombre de plans de travail pour un document lorsque vous le créez pour la première fois, mais vous pouvez également ajouter et supprimer des plans de travail après avoir commencé à travailler sur un document.

L'outil Plan de travail fait partie de l'ensemble d'outils de base. Vous créez des plans de travail dans un document en sélectionnant l'outil Plan de travail et en dessinant de manière interactive sur le canevas, comme indiqué.

Dessiner un plan de travail.

Vous pouvez également générer un plan de travail en cliquant sur l'icône Nouveau plan de travail dans le volet Plan de travail ou le panneau Contrôle (ou Propriétés). La boîte de dialogue Options de plan de travail illustrée ici s'ouvre.

Génération d'un plan de travail avec la boîte de dialogue Options du plan de travail.

La génération d'un plan de travail vous permet de nommer le plan de travail au fur et à mesure que vous le créez, ainsi que de définir numériquement les dimensions et l'emplacement.

Vous pouvez gérer les plans de travail de plusieurs manières. Ce qui suit vous montre comment définir et tirer parti des options de plan de travail. Je pense que vous les trouverez utiles pour organiser et partager des projets.

Pour modifier les tailles de plan de travail dans Illustrator ou déplacer un plan de travail de manière interactive, procédez comme suit :

1. Avec l'outil Plan de travail, cliquez une fois à l'intérieur du plan de travail.

2. Faites glisser pour déplacer le plan de travail, comme indiqué.

Déplacer un plan de travail.

3. Cliquez et faites glisser sur un cadre de délimitation d'un côté ou d'un coin (carré) pour redimensionner le plan de travail, comme indiqué.

Redimensionner un plan de travail.

Vous pouvez modifier n'importe quelle propriété du plan de travail à l'aide du panneau Contrôle ou Propriétés :

• La liste déroulante Préréglages permet d'accéder rapidement aux tailles couramment utilisées. Ma fonctionnalité préférée ici est l'option Ajuster aux limites de l'illustration, qui redimensionne le plan de travail sélectionné pour réduire sa taille à l'endroit où il s'adapte à toutes les illustrations qu'il contient. En dimensionnant un plan de travail en fonction de son contenu, vous évitez d'exporter ou d'imprimer un espace vide dans votre graphique.
• La zone Nom est le moyen le plus simple de modifier le nom du plan de travail sélectionné.
• L'option Déplacer/Copier l'illustration avec le plan de travail est activée par défaut mais peut être désactivée si vous souhaitez déplacer un plan de travail tout en laissant le contenu où il se trouve.
• La zone Options de plan de travail ouvre une boîte de dialogue avec des options qui s'appliquent à tous les plans de travail sélectionnés dans un document. Je trouve la marque Afficher le centre utile lors du centrage du contenu dans un plan de travail. Vous pouvez également utiliser cette boîte de dialogue pour renommer plusieurs plans de travail sélectionnés avec une numérotation séquentielle. Par exemple, si je renomme un tas de plans de travail sélectionnés DK, je me retrouve avec DK-1, DK-2, DK-3, etc.
• La valeur X dans le panneau de contrôle définit l'emplacement vertical ; la valeur Y définit l'emplacement horizontal.
• Les valeurs Largeur et Hauteur redimensionnent le plan de travail. Utilisez l'icône de verrouillage pour verrouiller le rapport hauteur/largeur pendant que vous redimensionnez.
• L'icône Réorganiser tout ouvre un panneau avec différentes options pour organiser vos plans de travail de manière ordonnée sur le canevas.

Quelques autres conseils essentiels pour les plans de travail :

• Pour masquer tous les objets qui ne se trouvent pas dans un plan de travail, choisissez Affichage -> Découper.
• Pour supprimer un plan de travail, sélectionnez-le avec l'outil Plan de travail et cliquez sur Supprimer.

Utiliser des plans de travail pour un projet multidimensionnel

Permettez-moi d'illustrer un flux de travail multi-plans de travail basique mais typique : celui où vous créez différentes versions du même graphique mais avec des dimensions différentes. Ce faisant, je partage quelques techniques et approches que vous pouvez appliquer à vos propres besoins particuliers.

Supposons que vous soyez chargé de concevoir une publicité qui sera diffusée sur différentes plateformes de médias sociaux et dans différentes orientations : carré, horizontal (paysage) et portrait (vertical). L'annonce doit avoir le même contenu de base, mais respecter les spécifications de taille suivantes :

• Carré : 1080 pixels
• Vertical : 1080 pixels de large sur 1350 pixels de haut
• Horizontal : 1200 pixels par 628 pixels

Les étapes suivantes constituent un moyen efficace de configurer les plans de travail pour ce projet :

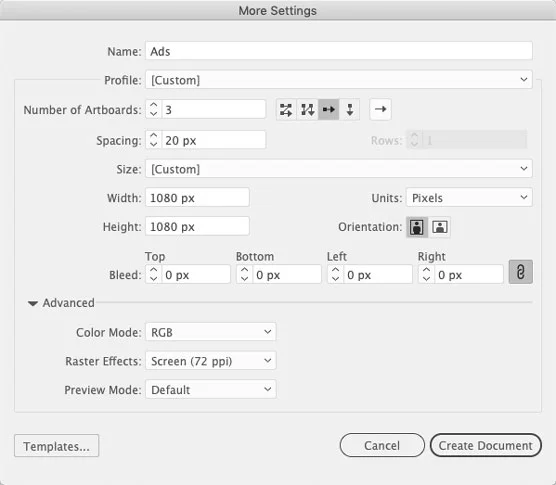

1. Create a new document with one 1080 px square artboard, as shown.

a. Choose File→New, and bypass the New Document dialog by clicking More Settings. The More Settings dialog appears.

b. Name the project Ads.

c. In the Profile drop-down, choose Web.

d. In the Number of Artboards box, enter 3.

e. Set the artboard arrangement to Arrange by Row (the third icon).

f. In the Height and Width boxes, enter 1080. The Units setting will default to Pixels, and the Color Mode to RGB. These and other defaults are fine.

g.Click Create New Document.

Defining a three-artboard document.

2. Name the three artboards Square, Vertical, and Horizontal:

a. If the Artboards panel is not displayed, choose Window→Artboards.

b. Double-cliquez sur le nom de Artboard 1 et tapez Square . De la même manière, renommez le deuxième plan de travail Vertical et le troisième plan de travail Horizontal .

c. Choisissez Affichage → Ajuster tout dans la fenêtre pour voir les trois plans de travail, comme indiqué.

Nommer les plans de travail.

3. Redimensionnez les plans de travail vertical et horizontal :

une. Dans le panneau Plan de travail, double-cliquez sur l'icône à droite du plan de travail nommé Vertical. Dans le panneau de configuration qui apparaît, modifiez la hauteur à 1350 px et cliquez sur OK.

b. De la même manière, modifiez les dimensions du plan de travail horizontal à 1200 pixels de large par 628 pixels de haut.

4. Disposez les plans de travail pour créer un affichage plus cohérent :

une. Cliquez sur Réorganiser tous les plans de travail dans le panneau Contrôle. La boîte de dialogue Réorganiser tous les plans de travail s'ouvre.

b. Conservez la disposition Organiser par ligne et les paramètres d'ordre de disposition de gauche à droite que vous avez définis lors de la création du document. Laissez l'espacement défini sur 20 pixels et laissez Déplacer l'illustration avec les plans de travail sélectionné, comme indiqué, puis cliquez sur OK.

Cette étape maintient la structure de mise en page de base en place, mais réinitialise l'espacement entre les plans de travail redimensionnés afin qu'ils ne se chevauchent pas.

Organisation des plans de travail.

5. Concevez votre annonce sur l'un des plans de travail.

Concevoir un seul plan de travail.

6. Copiez le premier contenu publicitaire sur les autres plans de travail :

une. Utilisez l'outil Sélection ou Sélection directe pour sélectionner tout le contenu du premier plan de travail, celui avec le contenu.

b. Choisissez Édition → Couper.

c. Choisissez Édition → Coller sur tous les plans de travail.

La technique Coller sur tous les plans de travail est rentable lorsque vous travaillez avec des dizaines voire des centaines de plans de travail ! Bien sûr, l'illustration collée ne s'intègre pas correctement dans des plans de travail de tailles différentes. Corriger cela est la dernière étape.

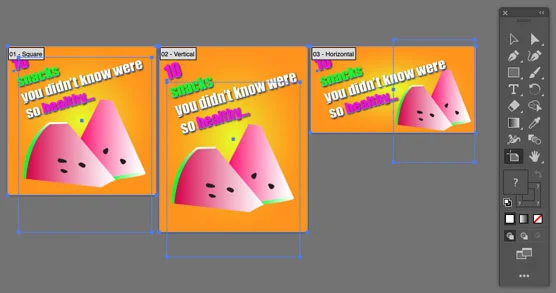

7. Modifiez la conception des plans de travail horizontaux et verticaux pour adapter le contenu carré, comme indiqué.

Personnalisation des conceptions pour différents plans de travail.

Que faites-vous avec un ensemble de plans de travail ? Ils sont automatiquement enregistrés dans le cadre de votre document Illustrator. Après cela, vous pouvez en exporter un, certains ou tous pour une sortie à l'écran ou à l'impression.
