장미 차트: Charticulator를 사용하여 원형 그래프 만들기

이 자습서에서는 Charticulator를 사용하여 장미 차트를 만드는 방법을 배웁니다 . 극좌표를 사용하여 데이터를 표시하는 그래프입니다. 극축 중심에서 각 세그먼트의 길이는 그것이 나타내는 값으로 측정됩니다.

목차

• Charticulator로 내보내기
• 장미 차트 만들기
  • 차트 형식 조정
  • 중요 정보 강조
• LuckyTemplates에 장미 차트 배치
• 결론

Charticulator로 내보내기

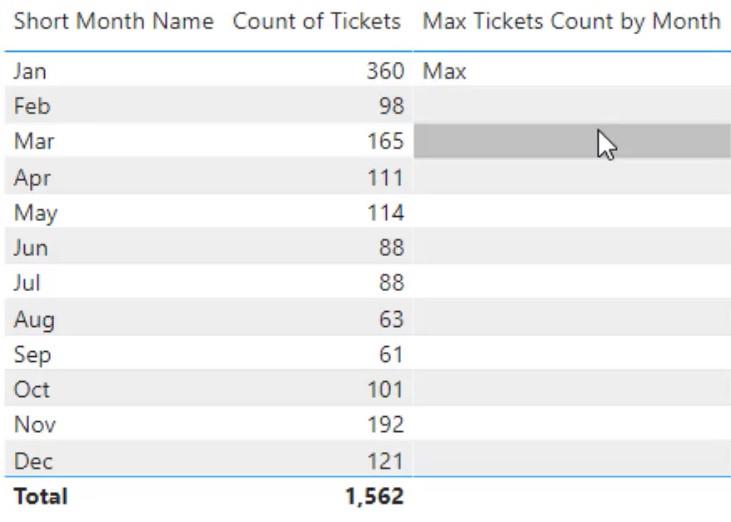

첫 번째 단계는 데이터 세트를 생성하고 Charticulator로 내보내는 것입니다. 이 예에서 데이터 세트에는 Short Month Name , Count Of Tickets 및 Max Tickets Count by Month 가 포함되어 있습니다 .

데이터세트 모서리에 있는 줄임표를 클릭하고 데이터 내보내기를 선택합니다.

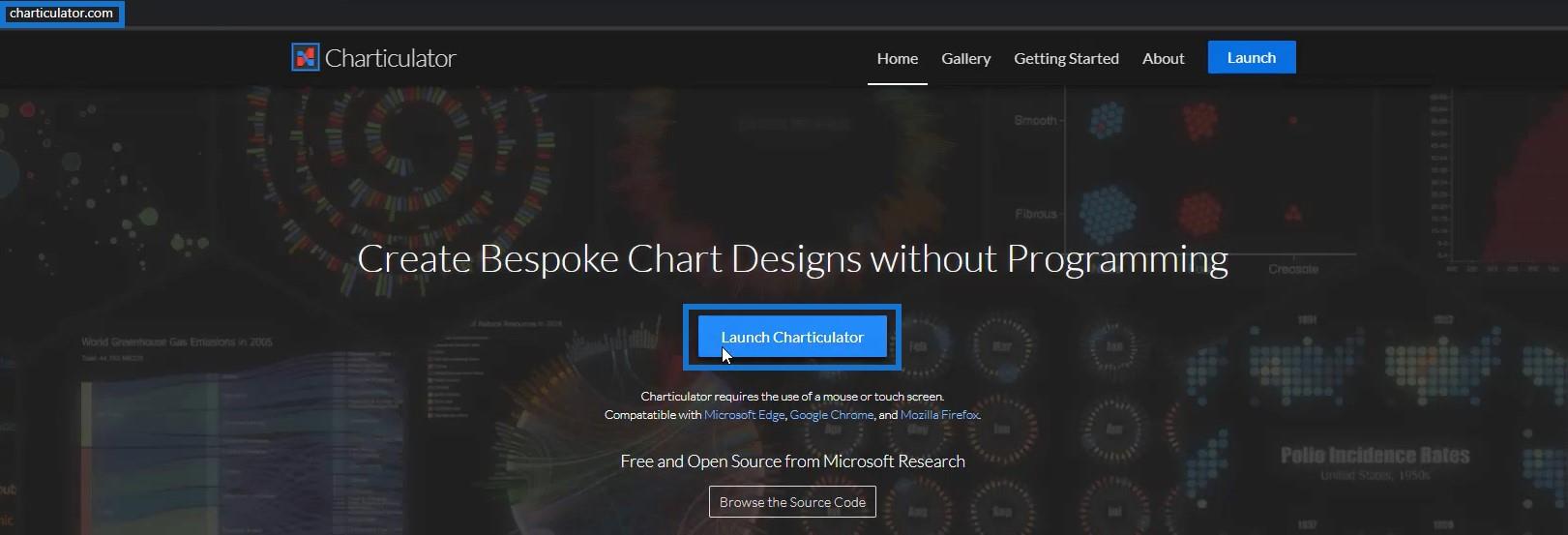

그런 다음 charticulator.com 으로 이동하여 Charticulator 시작을 클릭합니다.

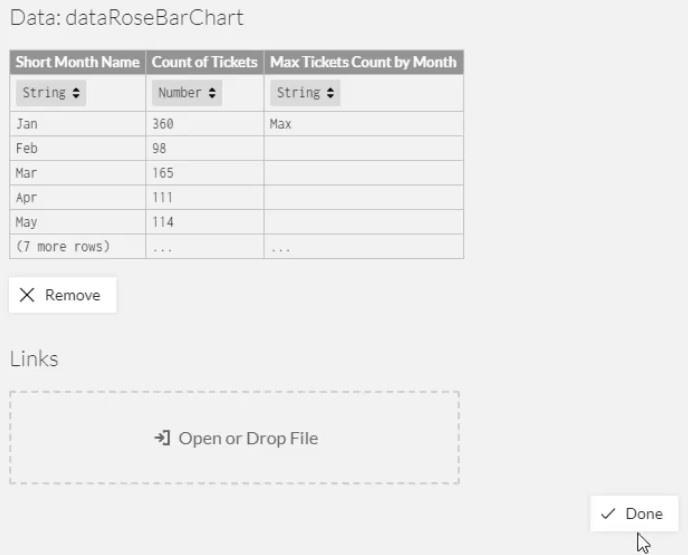

내보낸 데이터세트를 찾아 엽니다. 그런 다음 완료를 클릭하면 Charticulator 캔버스로 이동합니다.

장미 차트 만들기

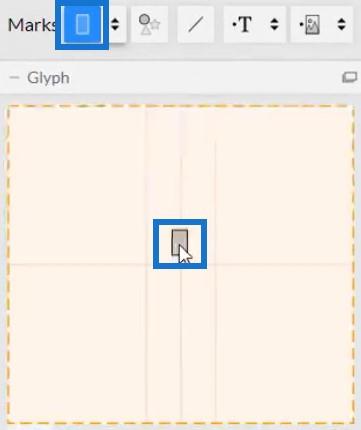

Marks에서 Glyph 캔버스로 직사각형을 가져옵니다.

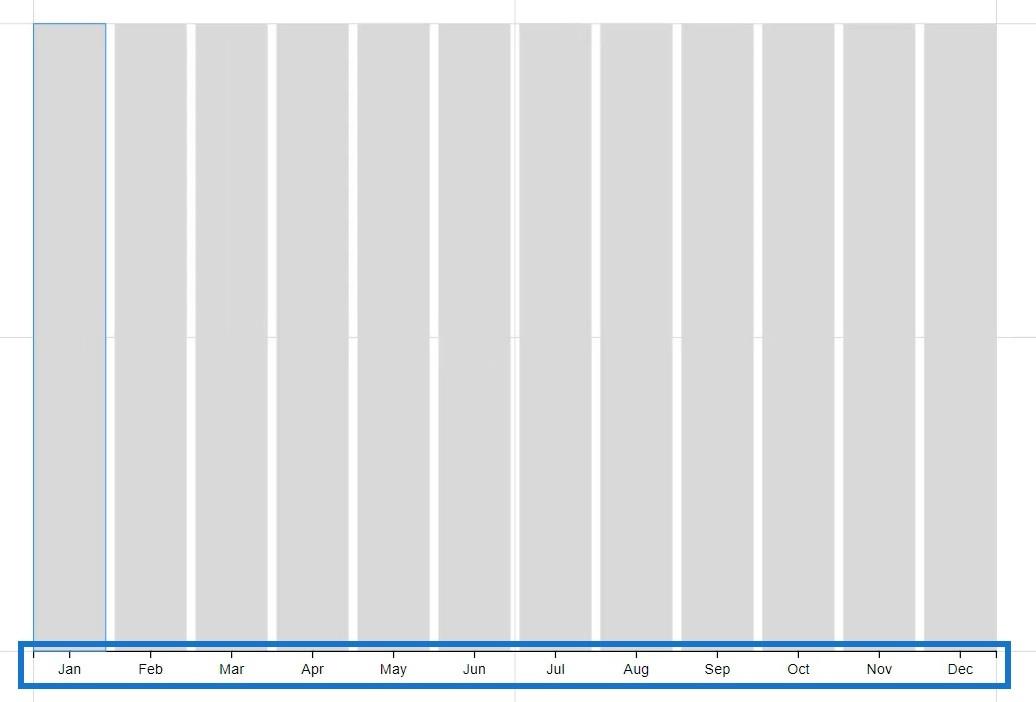

실제 캔버스의 X축에 Short Month Name을 배치합니다 .

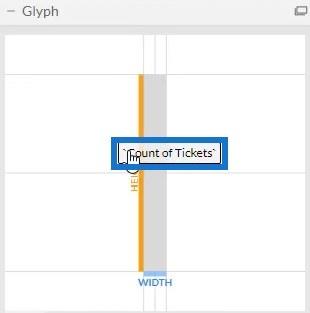

Glyph 내부의 직사각형 높이에 Count Of Tickets를 가져옵니다 .

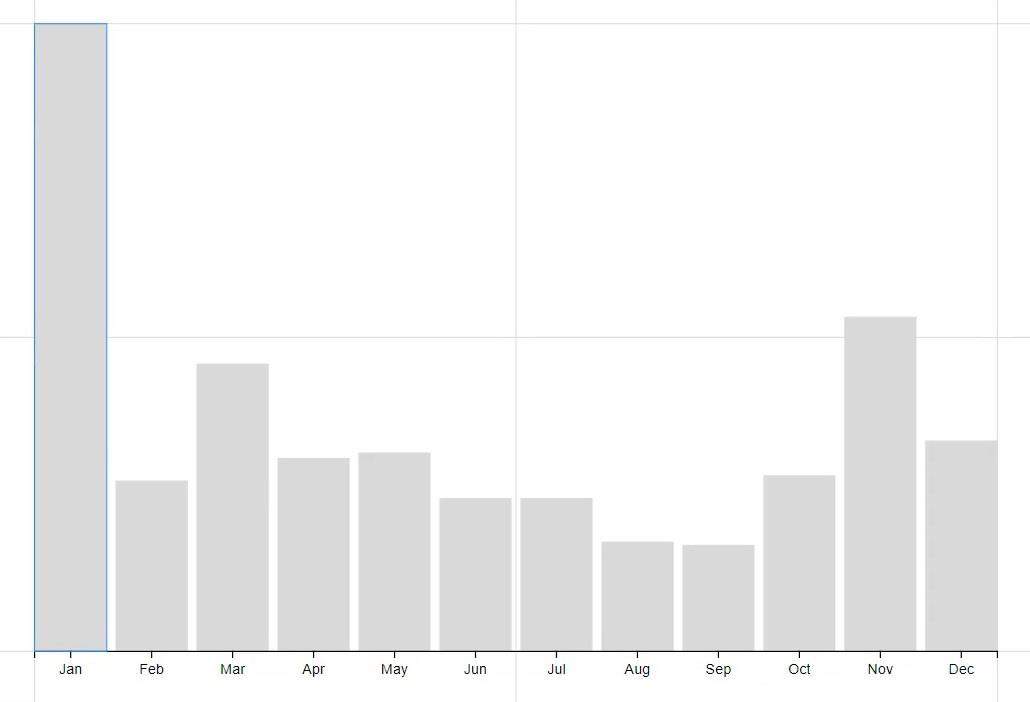

그러면 실제 캔버스에 세로 막대형 차트가 형성되는 것을 볼 수 있습니다.

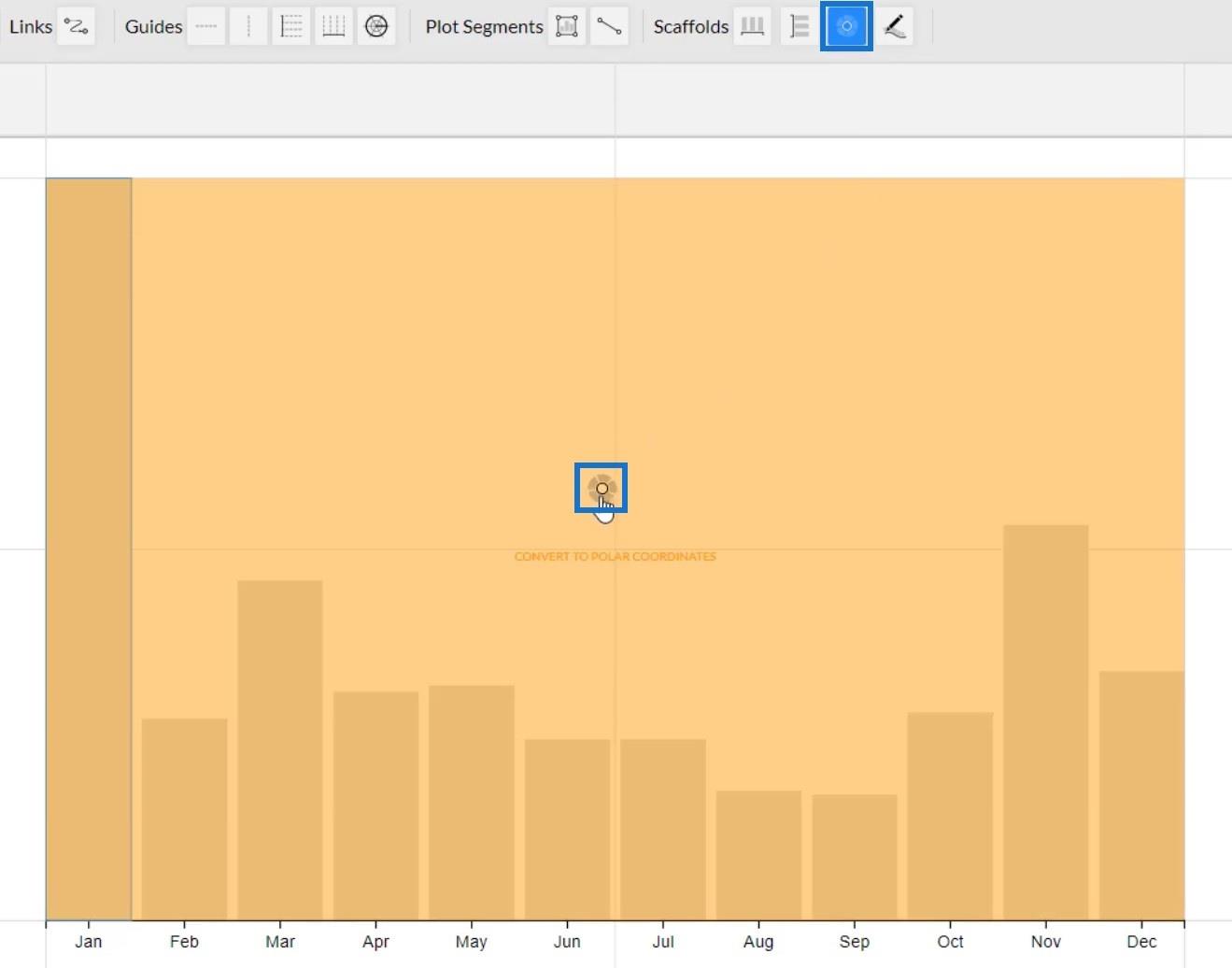

이제 Scaffolds 에서 Polar를 실제 캔버스로 드래그합니다.

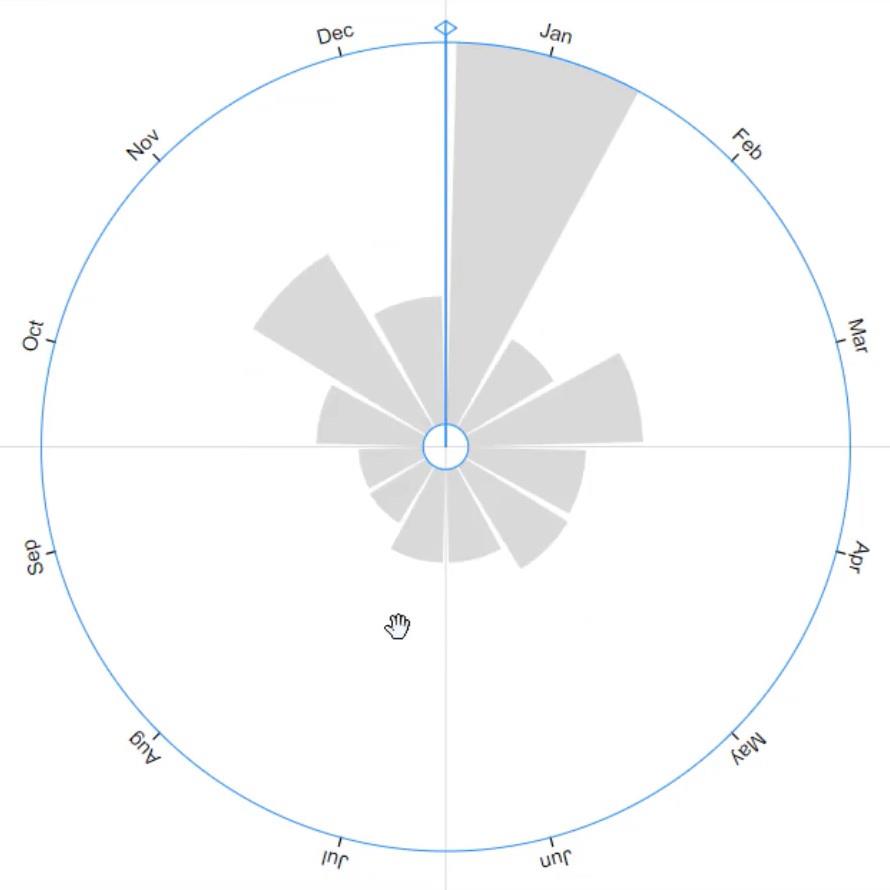

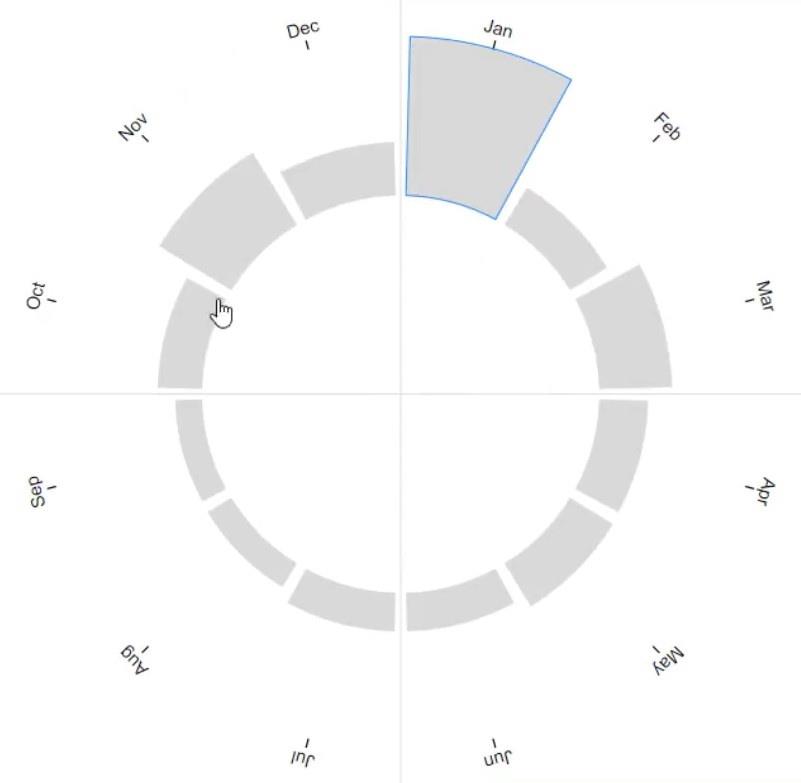

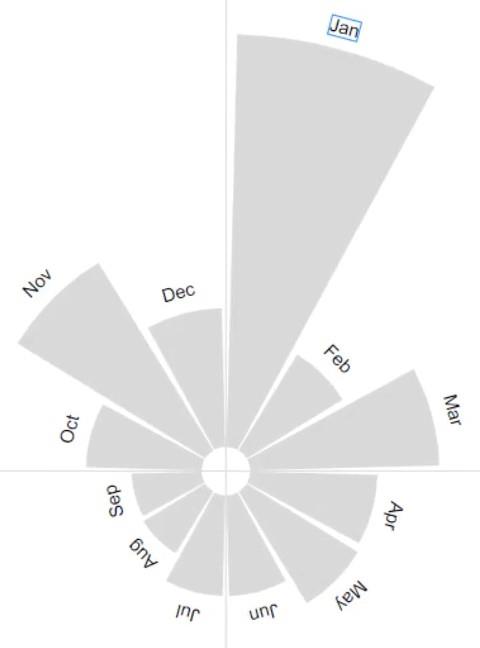

완료되면 세로 막대형 차트가 장미 차트로 바뀝니다.

차트 형식 조정

원의 중심을 향해 원주를 드래그하여 내부 원을 최소화합니다.

막대 안에 레이블을 추가하되 먼저 외부 원의 월 이름을 제거하십시오. PlotSegment1의 Attributes를 열고 Visible 상자를 선택 취소합니다.

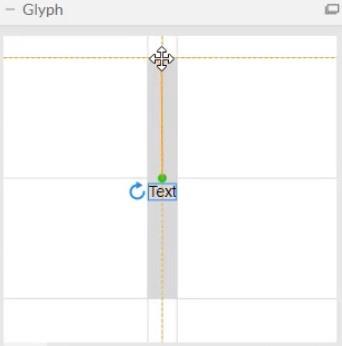

그런 다음 Glyph Canvas 내부에 텍스트를 배치하고 막대 상단에 배치합니다.

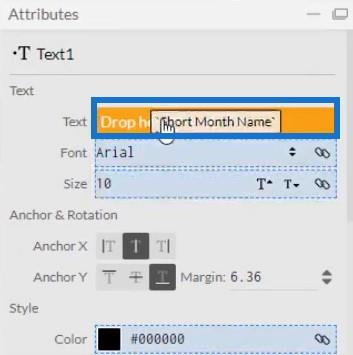

Text1의 속성을 열고 짧은 월 이름을 텍스트 섹션에 배치합니다.

그러면 각 막대 상단에서 월 이름 레이블을 볼 수 있습니다.

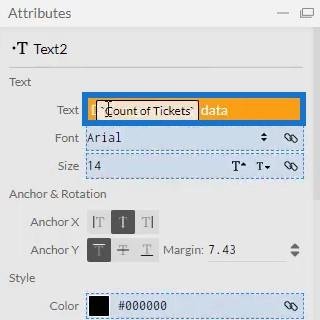

다음으로 막대 안에 값을 입력하고 월 이름 아래에 입력합니다. 글리프 캔버스에 다른 텍스트를 가져와 Text2 속성의 텍스트 섹션에 Count Of Tickets를 넣습니다.

텍스트 섹션에서 .1을 .0으로 변경하여 값에서 소수점 이하 자릿수를 제거해야 합니다.

이제 시각화가 다음과 같이 표시됩니다.

중요 정보 강조

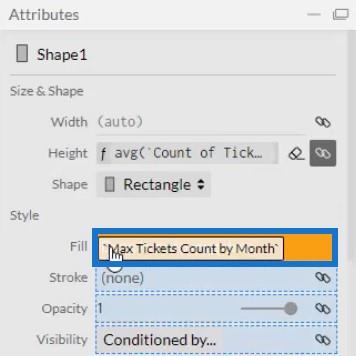

한 달에 가장 많은 수의 티켓이 있는 막대와 레이블을 강조 표시할 수도 있습니다. 막대를 강조 표시하려면 Shape1의 속성을 열고 채우기 섹션에 월별 최대 티켓 수를 배치합니다.

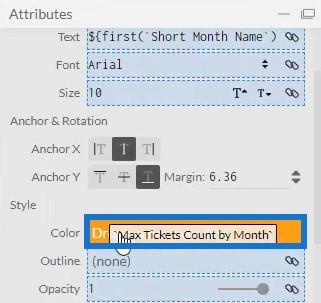

레이블을 강조 표시하려면 Text1의 속성을 열고 월별 최대 티켓 수를 색상 섹션에 배치합니다.

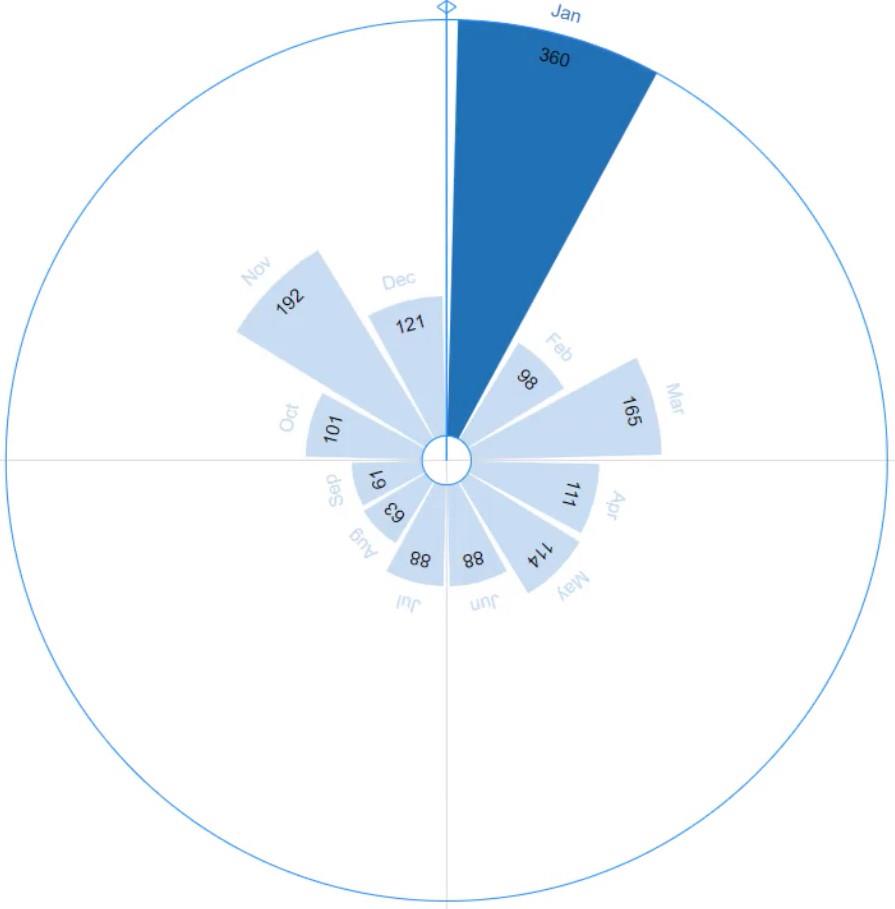

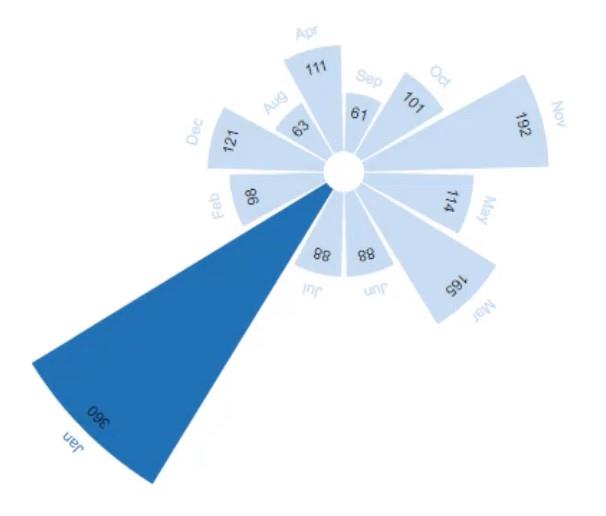

그러면 전체 월 중 가장 높은 값인 1월이 강조 표시되는 것을 볼 수 있습니다.

LuckyTemplates에 장미 차트 배치

파일을 저장하고 LuckyTemplates Custom Visual 으로 내보냅니다 .

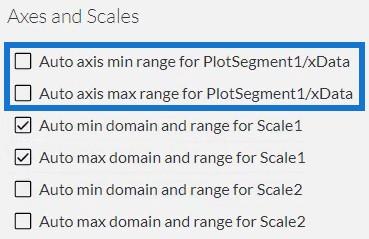

컨텍스트 전환이 호출되더라도 축이 변경되지 않도록 Axes 및 Scales 설정에서 자동 축 옵션을 선택 취소합니다. 완료되면 시각적 이름을 입력한 다음 LuckyTemplates로 내보냅니다.

LuckyTemplates를 열고 차트 파일을 가져옵니다. 시각화 아래의 줄임표를 클릭하고 파일에서 시각적 개체 가져오기를 선택합니다 . 그런 다음 파일을 찾아 엽니다.

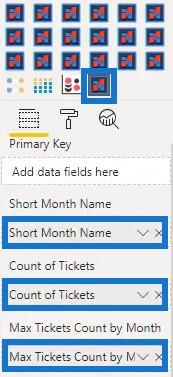

장미 차트의 시각적 이름이 있는 Charticulator 아이콘을 클릭하고 필드 섹션을 해당 데이터로 채웁니다.

이제 대시보드에서 차트를 볼 수 있습니다.

다른 차트를 추가하여 필터 컨텍스트 전환을 만들 수도 있습니다. 이 예에서는 막대형 차트를 사용하여 필터를 호출합니다. 형식 탭으로 이동하고 상호 작용 편집을 클릭하여 차트 간에 상호 작용을 생성해야 합니다 .

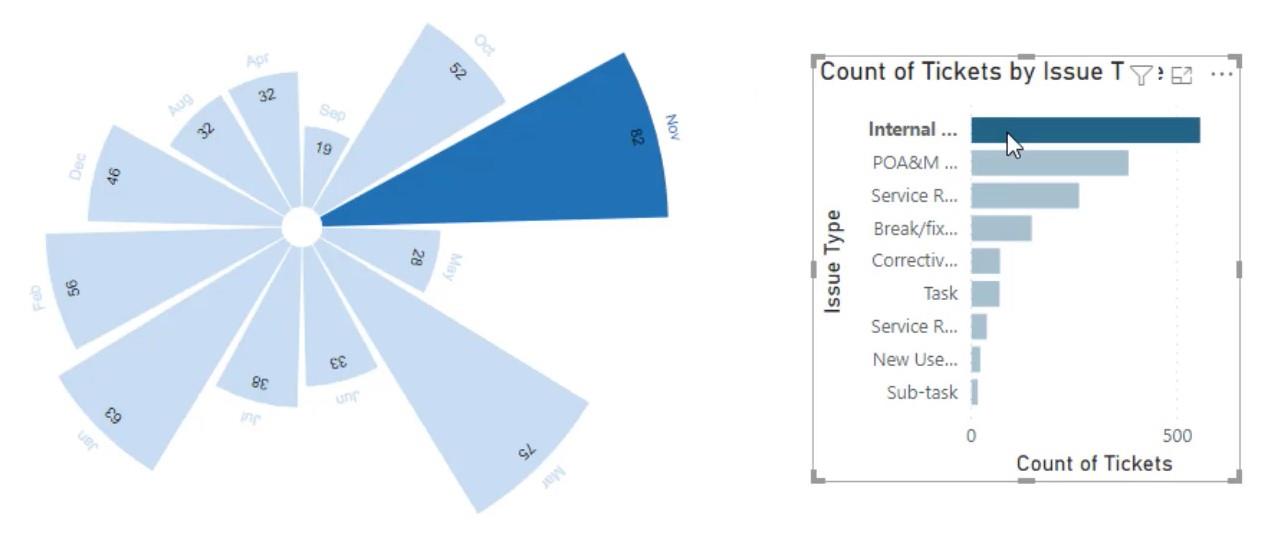

바 차트에서 바를 클릭하면 그에 따라 로즈 차트가 변하는 것을 볼 수 있습니다.

결론

미학적 방식으로 데이터를 표현하려면 장미 차트 사용을 고려할 수 있습니다. 시각적으로 매력적이며 쉽고 이해하기 쉬운 방식으로 정보를 제공합니다. 올바른 데이터 세트와 함께 Charticulator를 사용하여 장미 차트를 쉽게 만들 수 있습니다.

이 자습서를 실행하고 LuckyTemplates 모듈 에 등록하여 장미 차트 및 기타 시각화에 대해 자세히 알아보십시오 .
