Representando graficamente o erro padrão da média no Excel

Quando você cria um gráfico no Excel e seus dados são médias, é uma boa ideia incluir o erro padrão de cada média em seu gráfico. Isso dá ao visualizador uma ideia da distribuição das pontuações em torno de cada média.

Aqui está um exemplo de uma situação em que isso ocorre. Os dados são pontuações de testes (fictícios) para quatro grupos de pessoas. Cada cabeçalho de coluna indica a quantidade de tempo de preparação para as oito pessoas do grupo. Você pode usar os recursos gráficos do Excel para desenhar o gráfico. Como a variável independente é quantitativa, um gráfico de linha é apropriado.

Quatro grupos, suas médias, desvios-padrão e erros-padrão. O gráfico mostra as médias do grupo.

Para cada grupo, você pode usar AVERAGE para calcular a média e STDEV.S para calcular o desvio padrão. Você pode calcular o erro padrão de cada média. Selecione a célula B12, para que a caixa de fórmula mostre que você calculou o erro padrão para a coluna B por meio desta fórmula:

= B11 / SQRT (CONTAR (B2: B9))

O truque é inserir cada erro padrão no gráfico. No Excel 2016, isso é fácil de fazer e é diferente das versões anteriores do Excel. Comece selecionando o gráfico. Isso faz com que as guias Design e Formato apareçam. Selecione

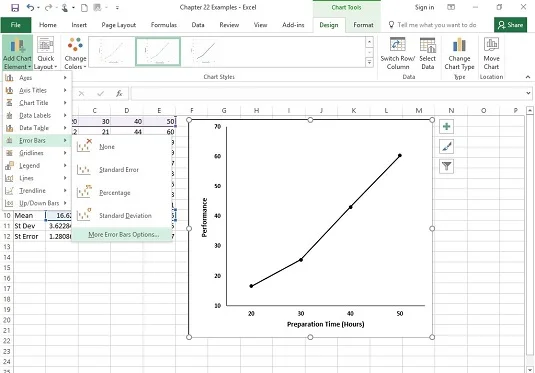

Design | Adicionar elemento gráfico | Barras de erro | Mais opções de barras de erro

O caminho do menu para inserir barras de erro.

No menu Barras de erro, você deve ter cuidado. Uma seleção é o erro padrão. Evite isso. Se você acha que esta seleção informa ao Excel para colocar o erro padrão de cada média no gráfico, tenha certeza de que o Excel não tem absolutamente nenhuma ideia do que você está falando. Para esta seleção, o Excel calcula o erro padrão do conjunto de quatro médias - não o erro padrão dentro de cada grupo.

Mais opções da barra de erro é a escolha apropriada. Isso abre o painel Format Error Bars.

O painel Format Error Bars.

Na área Direção do painel, selecione o botão de opção próximo a Ambos e, na área Estilo final, selecione o botão de opção próximo a Tampa.

Uma seleção na área Quantidade de erro é Erro padrão. Evite este também. Não diz ao Excel para colocar o erro padrão de cada média no gráfico.

Role para baixo até a área Error Amount e selecione o botão de opção próximo a Custom. Isso ativa o botão Especificar Valor. Clique nesse botão para abrir a caixa de diálogo Barras de erro personalizadas. Com o cursor na caixa Valor de erro positivo, selecione o intervalo de células que contém os erros padrão ($ B $ 12: $ E $ 12). Vá até a caixa Valor de erro negativo e faça o mesmo.

A caixa de diálogo Barras de erro personalizadas.

A caixa Valor de erro negativo pode causar alguns problemas. Certifique-se de que não tenha nenhum valor padrão antes de entrar no intervalo de células.

Clique em OK na caixa de diálogo Barras de erro personalizadas e feche a caixa de diálogo Formatar barras de erro, e o gráfico terá esta aparência.

O gráfico das médias do grupo, incluindo o erro padrão de cada média.
