LuckyTemplates의 도트 플롯 그래프: 사용자 지정 시각화

이 자습서에서는 LuckyTemplates에서 MAQ Software의 Dot Plot 이라는 또 다른 사용자 지정 시각적 개체를 사용하는 방법에 대해 설명합니다 . LuckyTemplates의 도트 플롯 그래프는 표시하려는 값에 대한 여러 점을 표시하는 간단한 시각적 개체입니다. X축을 따라 범주형 데이터를 포함하려는 경우 좋은 선택입니다.

도트 플롯 그래프는 다른 시각적 개체에서는 할 수 없는 여러 요소를 하나의 시각적 개체에서 강조 표시할 수 있기 때문에 놀랍습니다.

목차

• LuckyTemplates에서 도트 플롯 그래프의 이점
• 데이터 세트 이해
• LuckyTemplates에서 점도표 그래프 만들기
• 도트 플롯 그래프 시각적 개체 수정
• 거품 수정
• 점도표 그래프의 방향 옵션
• 결론

LuckyTemplates에서 도트 플롯 그래프의 이점

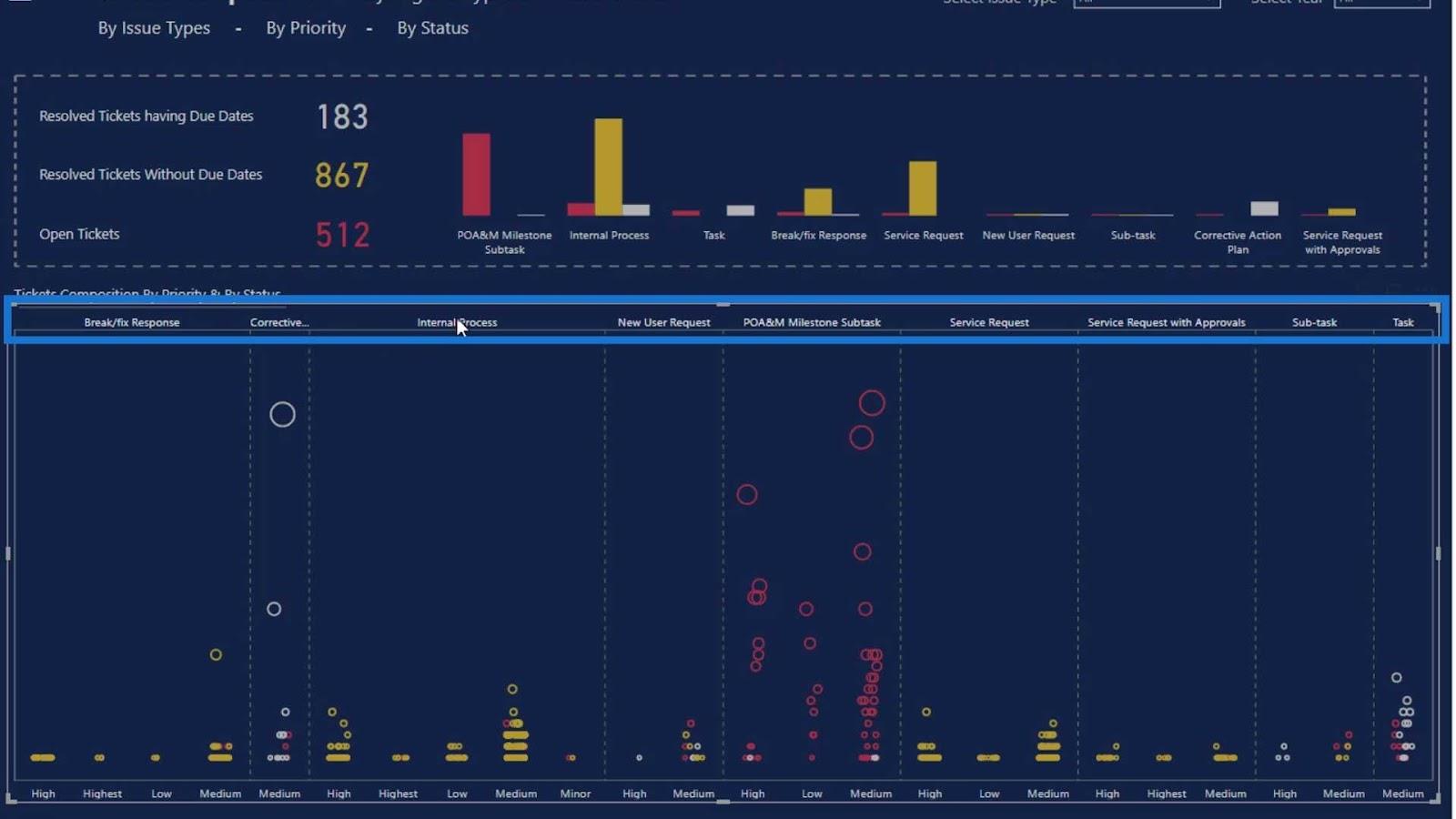

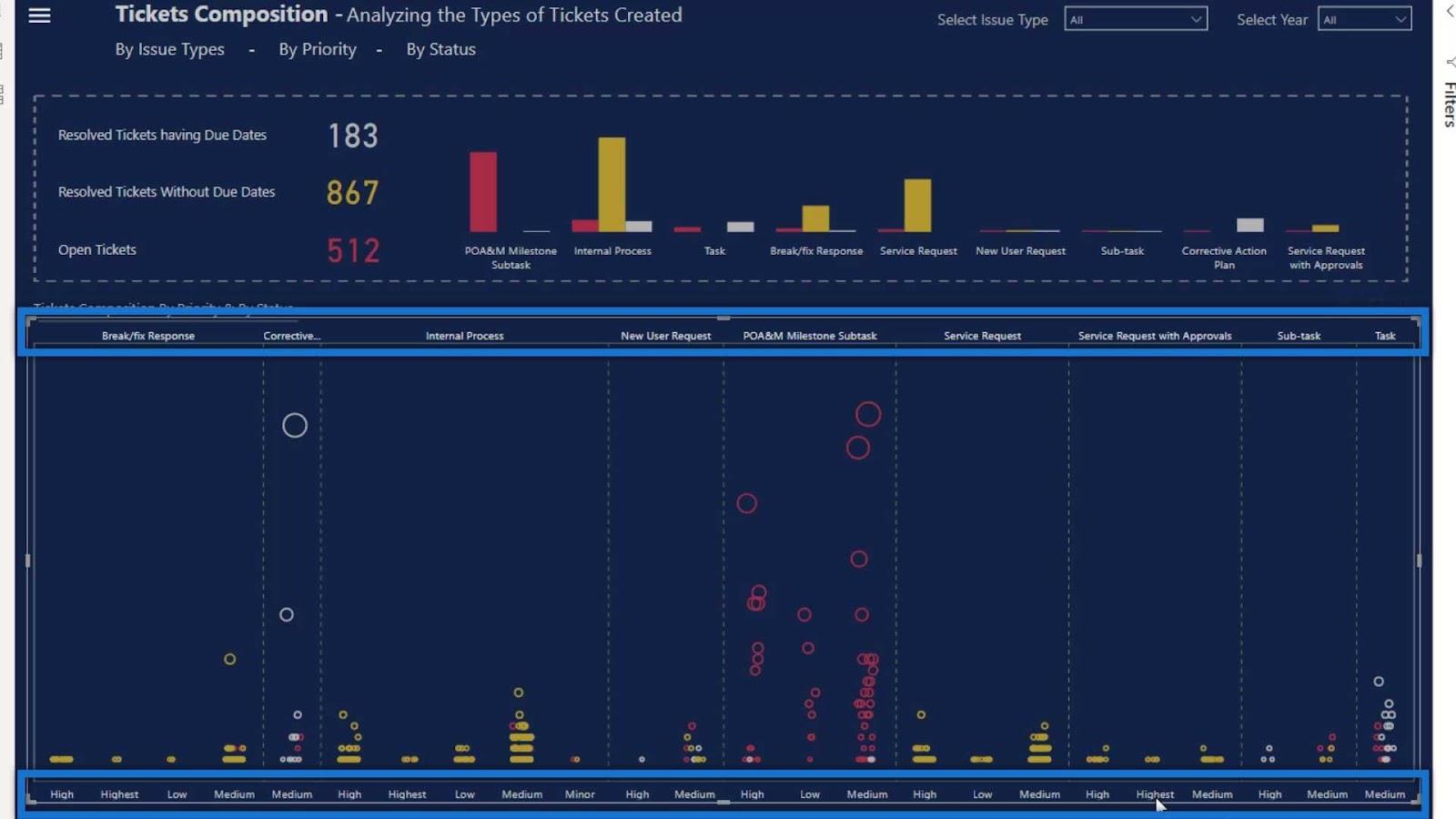

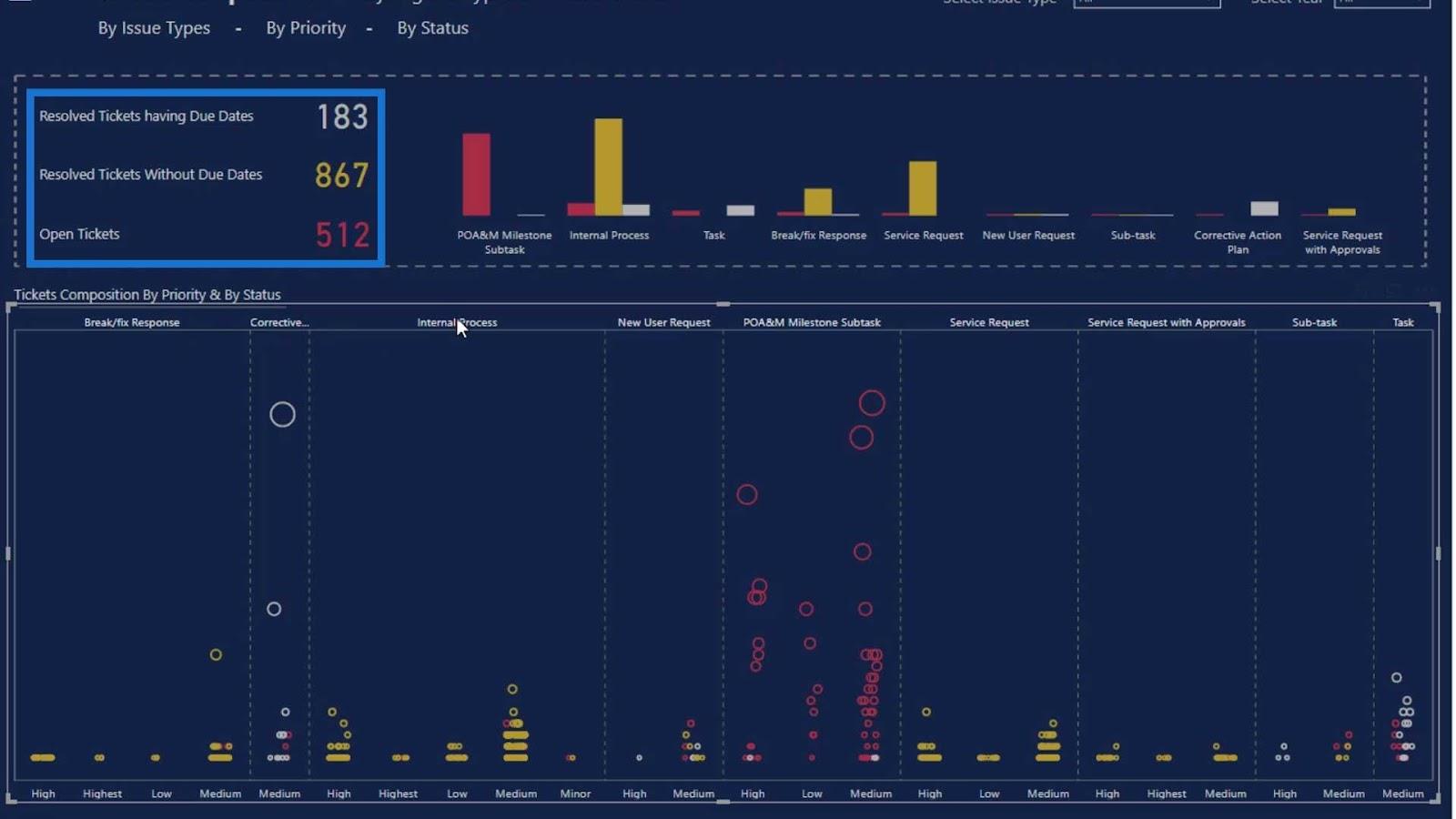

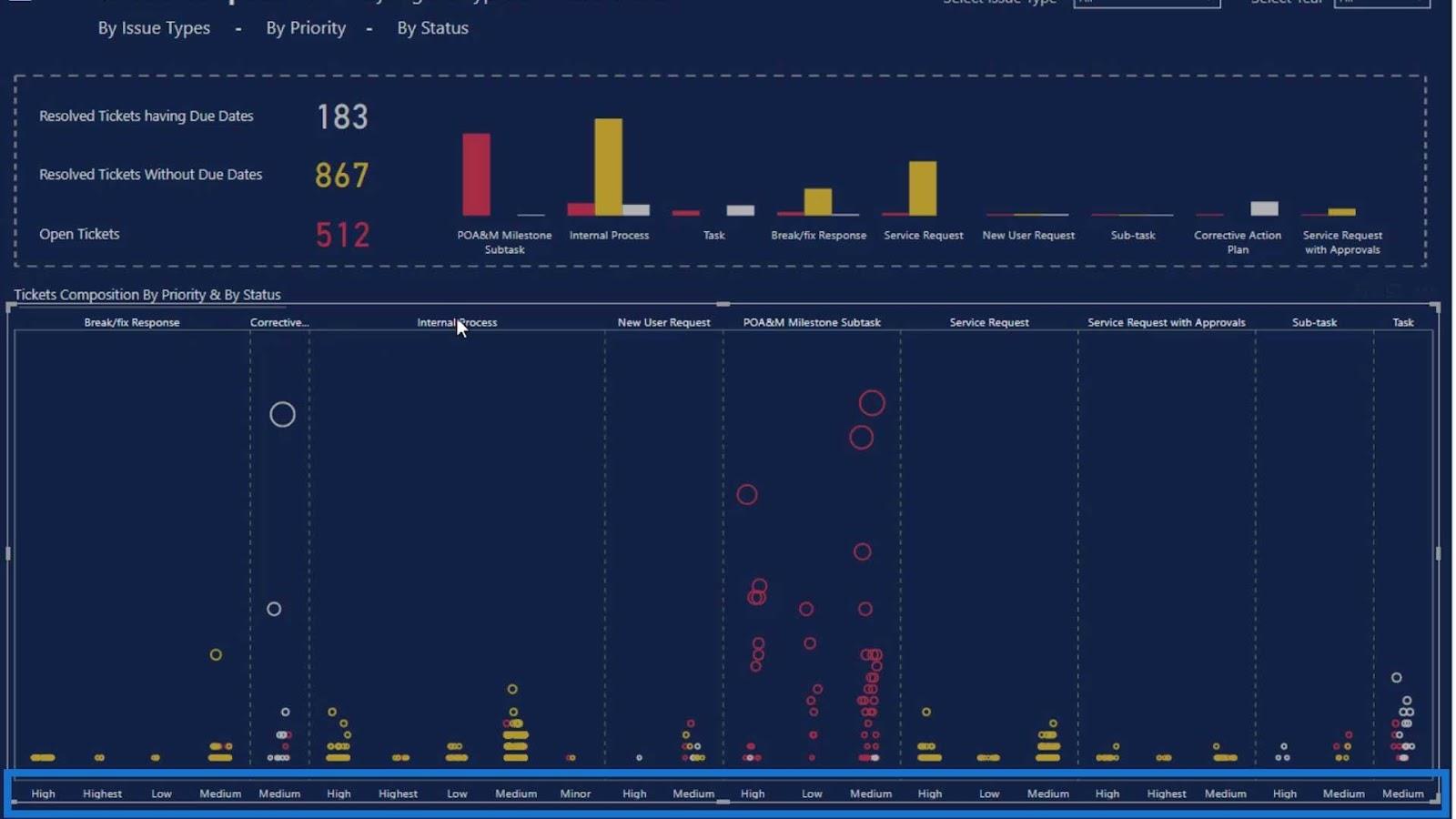

도트 플롯 그래프의 가장 좋은 점은 두 개의 축 범주가 있다는 것입니다. 보시다시피 상단과 하단에 카테고리를 표시할 수 있습니다.

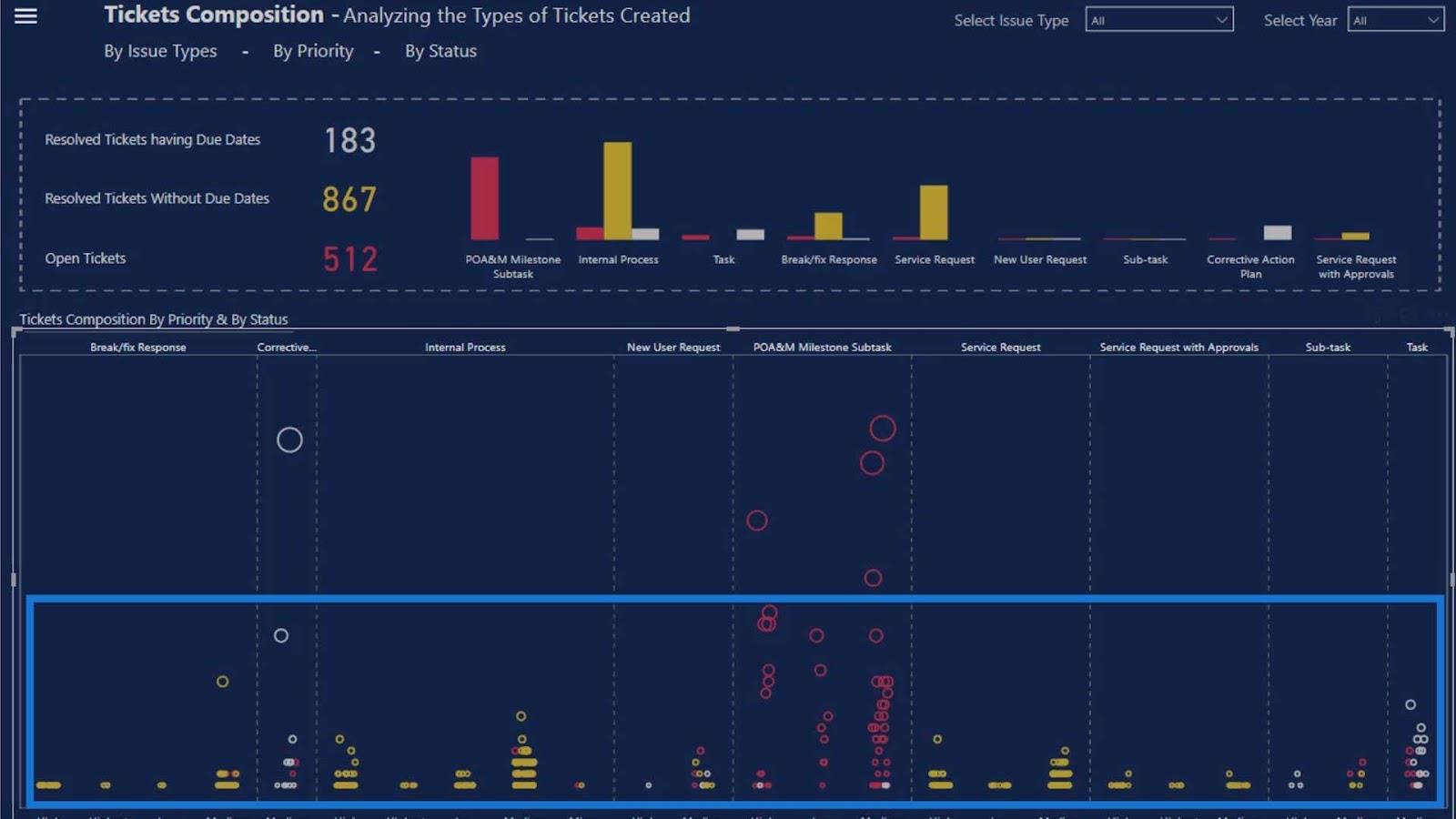

이 시각적 개체의 두 번째 좋은 점은 복잡한 계산을 만들지 않고도 지터 효과를 만들 수 있다는 것입니다.

이 시각적 개체의 또 다른 장점은 일부 섹션의 크기가 다른 섹션보다 클 수 있다는 것입니다. 이 예에서는 이 더 큰 섹션에 가장 많은 값이 있음을 나타냅니다.

데이터 세트 이해

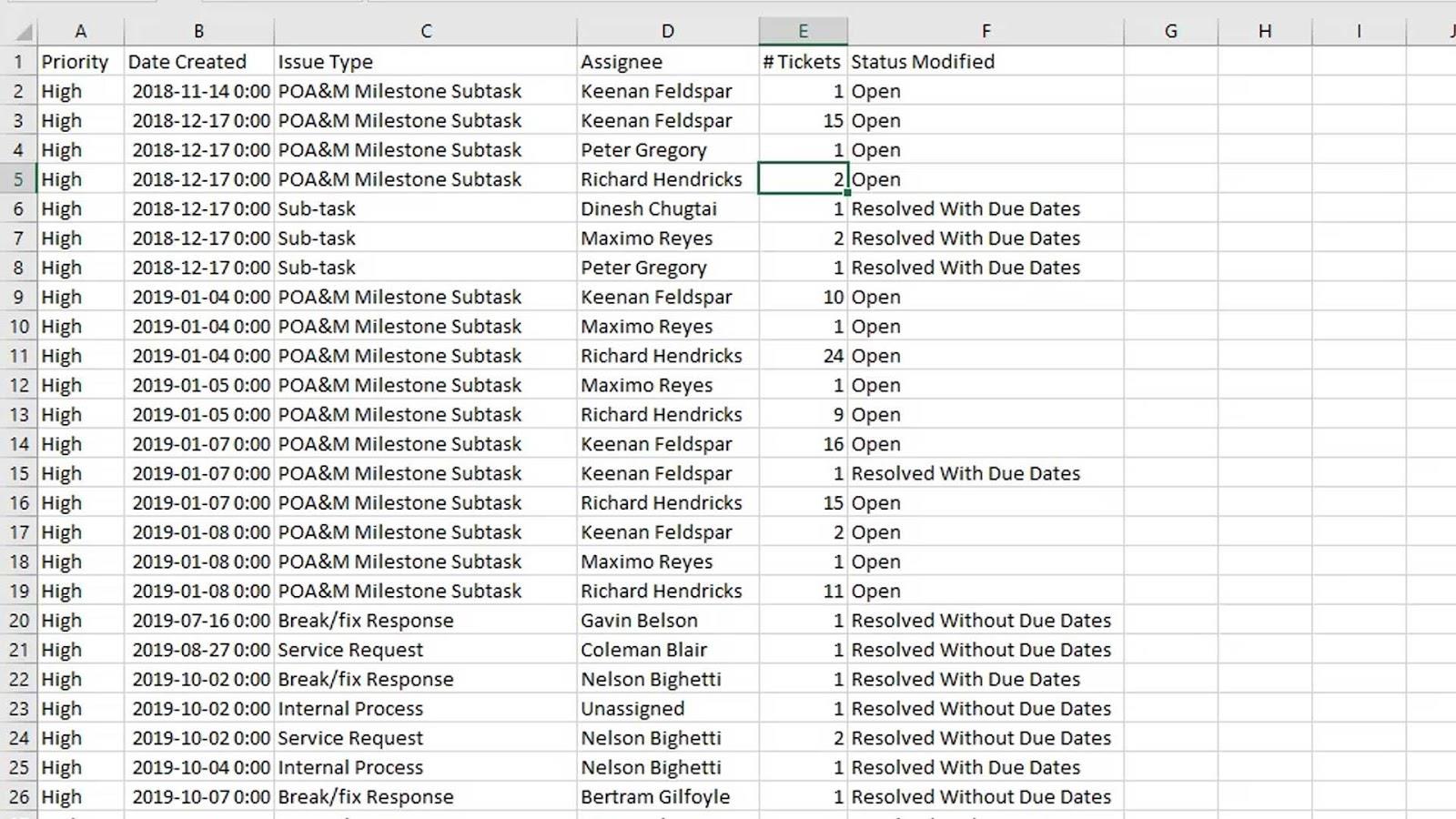

이 데이터 세트는 JIRA 헬프 데스크 서비스 시스템에 대한 LuckyTemplates

모든 조직에는 자체 IT 헬프 데스크 시스템과 IT 부서가 있습니다. 시스템에 로그인할 수 없다고 가정해 보겠습니다. 따라서 티켓을 생성하면 IT 부서에서 문제를 해결할 것입니다.

티켓을 만들 때 문제의 우선 순위도 언급해야 합니다. 예를 들어 문제를 긴급하게 해결해야 하는 경우 우선 순위를 높음 으로 설정해야 합니다 . 긴급하지 않은 문제의 경우 우선순위를 낮음 또는 중간 으로 설정할 수 있습니다 .

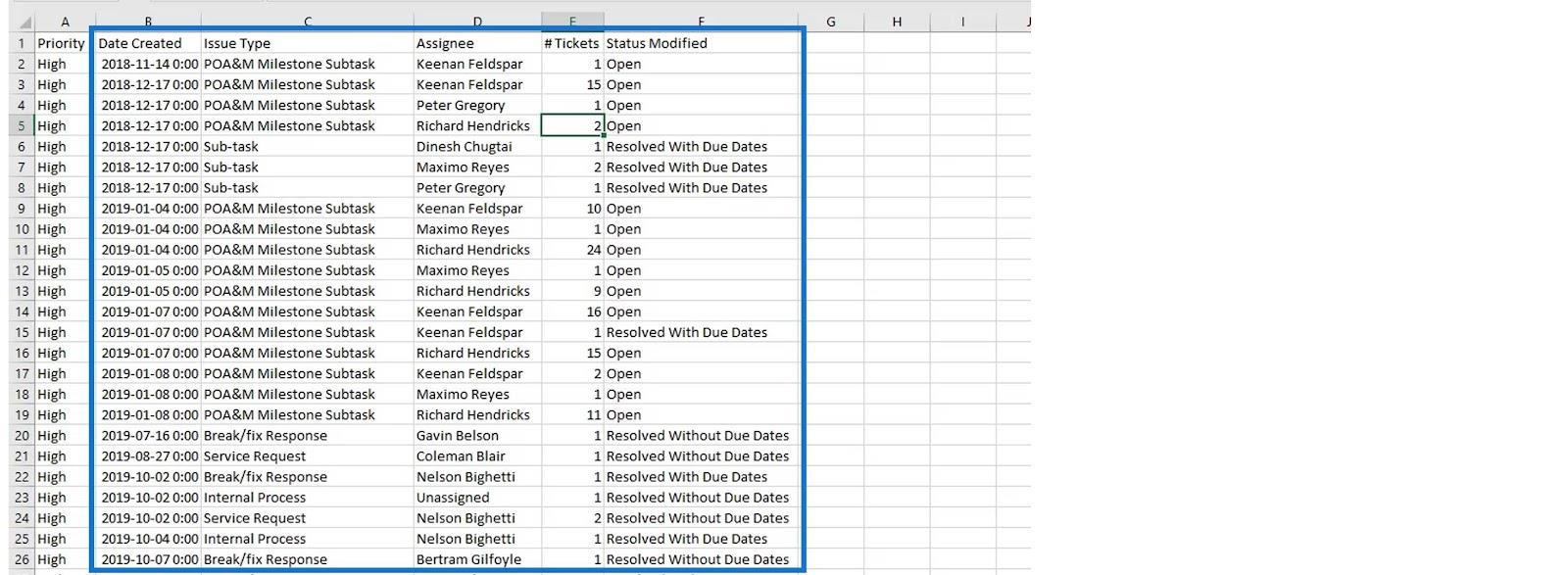

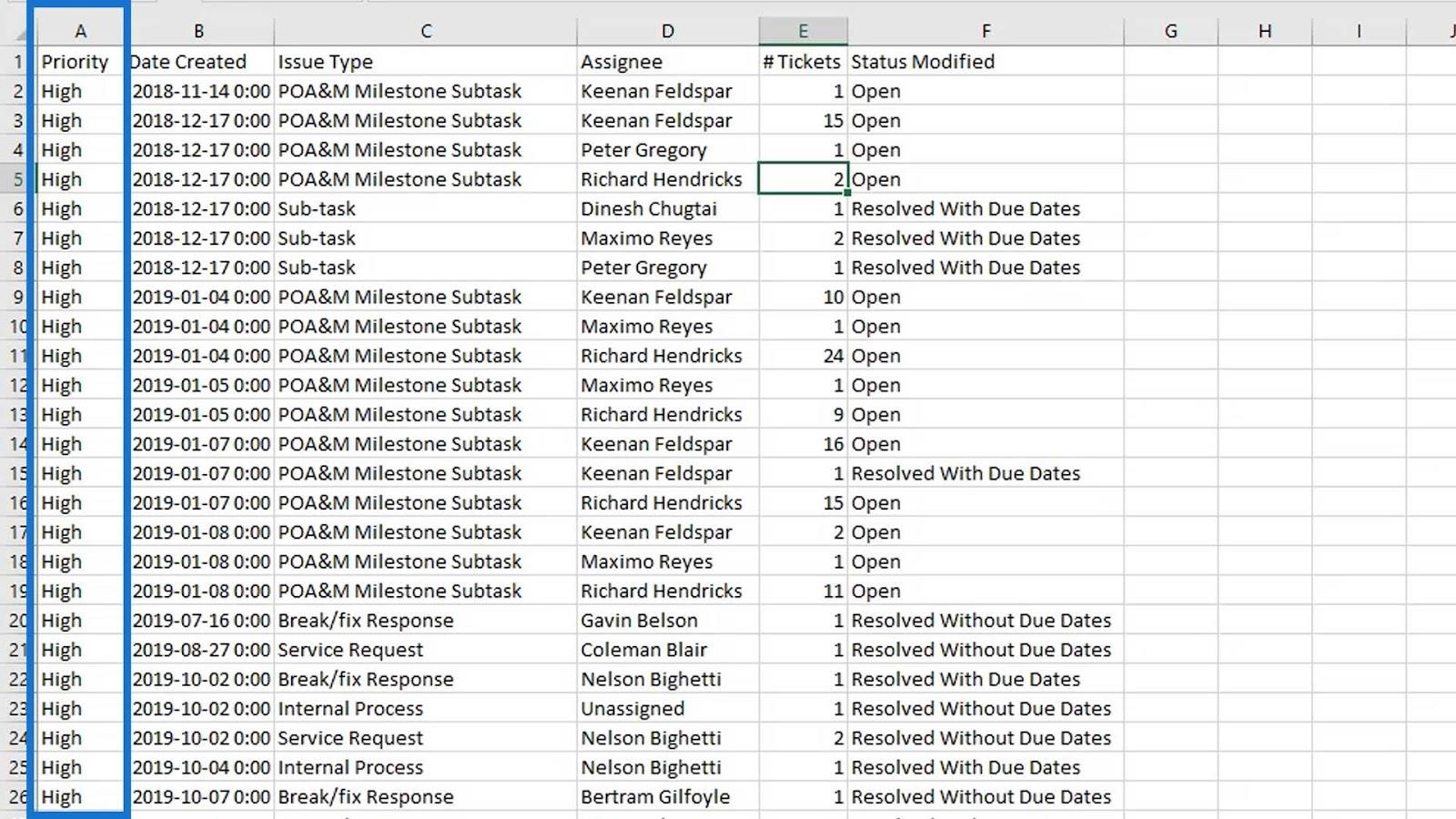

이 데이터 세트에서는 생성된 일일 티켓 수, IT 부서에서 문제를 해결하도록 지정된 사람, 특정 날짜에 발행된 티켓 수 및 수정된 상태도 볼 수 있습니다.

보고서 섹션으로 돌아가 보겠습니다. 이 부분에서 문제 유형을 볼 수 있습니다.

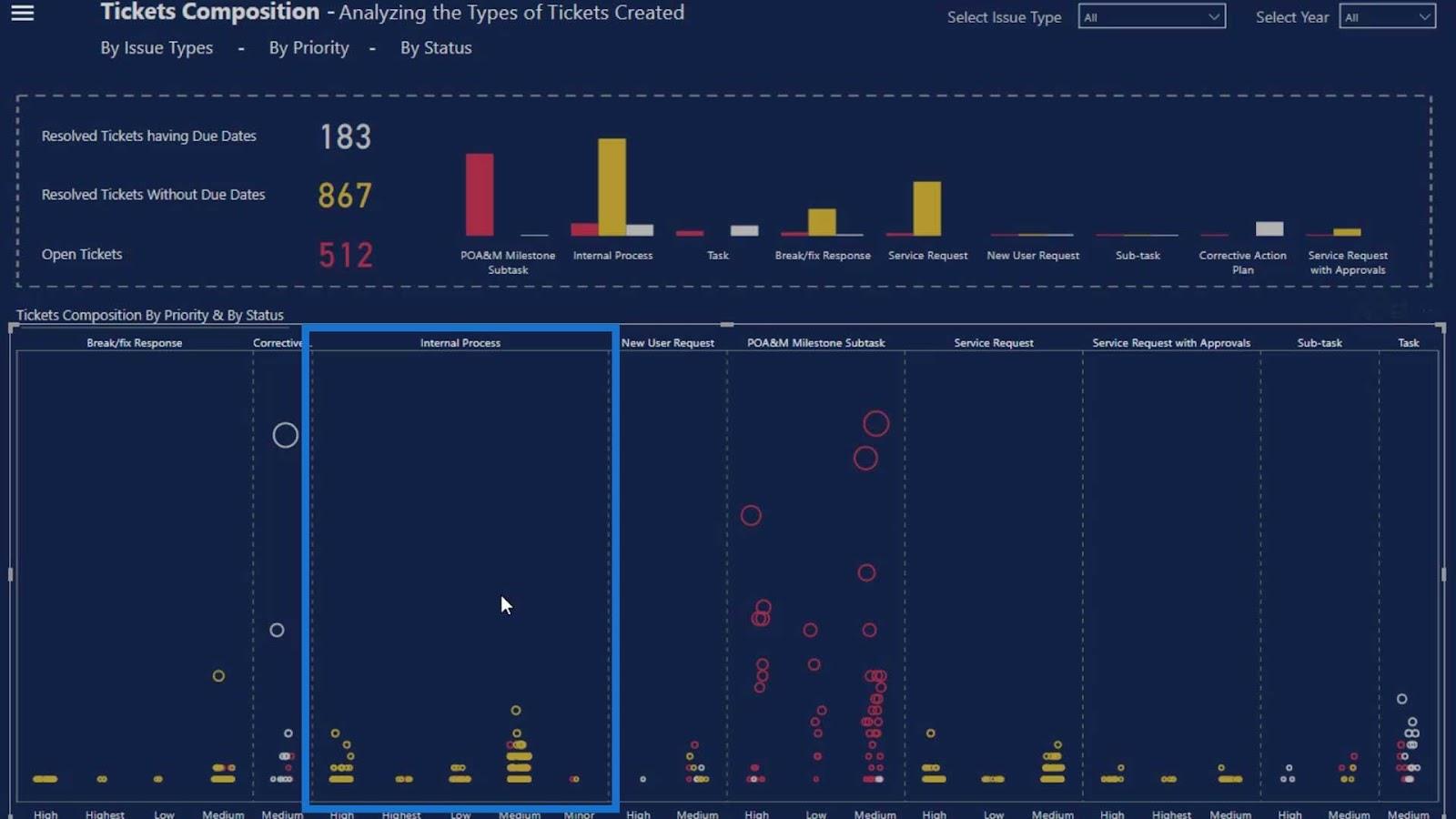

이 부분은 내부 프로세스와 관련이 있습니다. 내부 프로세스의 한 가지 예는 시스템에 로그인할 수 없는 경우입니다.

우리는 또한 문제에 대한 우선 순위 수준을 가지고 있습니다. 보시다시피 이 내부 프로세스 섹션에는 높음, 가장 높음, 낮음 및 중간 우선 순위의 문제가 있습니다.

티켓 문제에 대한 색상도 설정했습니다. 노란색은 기한 없이 해결된 문제, 빨간색은 미결 티켓, 회색은 기한이 있는 해결된 티켓입니다. 이러한 색상 덕분에 최종 사용자가 훨씬 쉽게 티켓을 보고 이해할 수 있습니다.

이제 새 보고서 페이지에서 처음부터 이 보고서를 만들어 보겠습니다.

LuckyTemplates에서 점도표 그래프 만들기

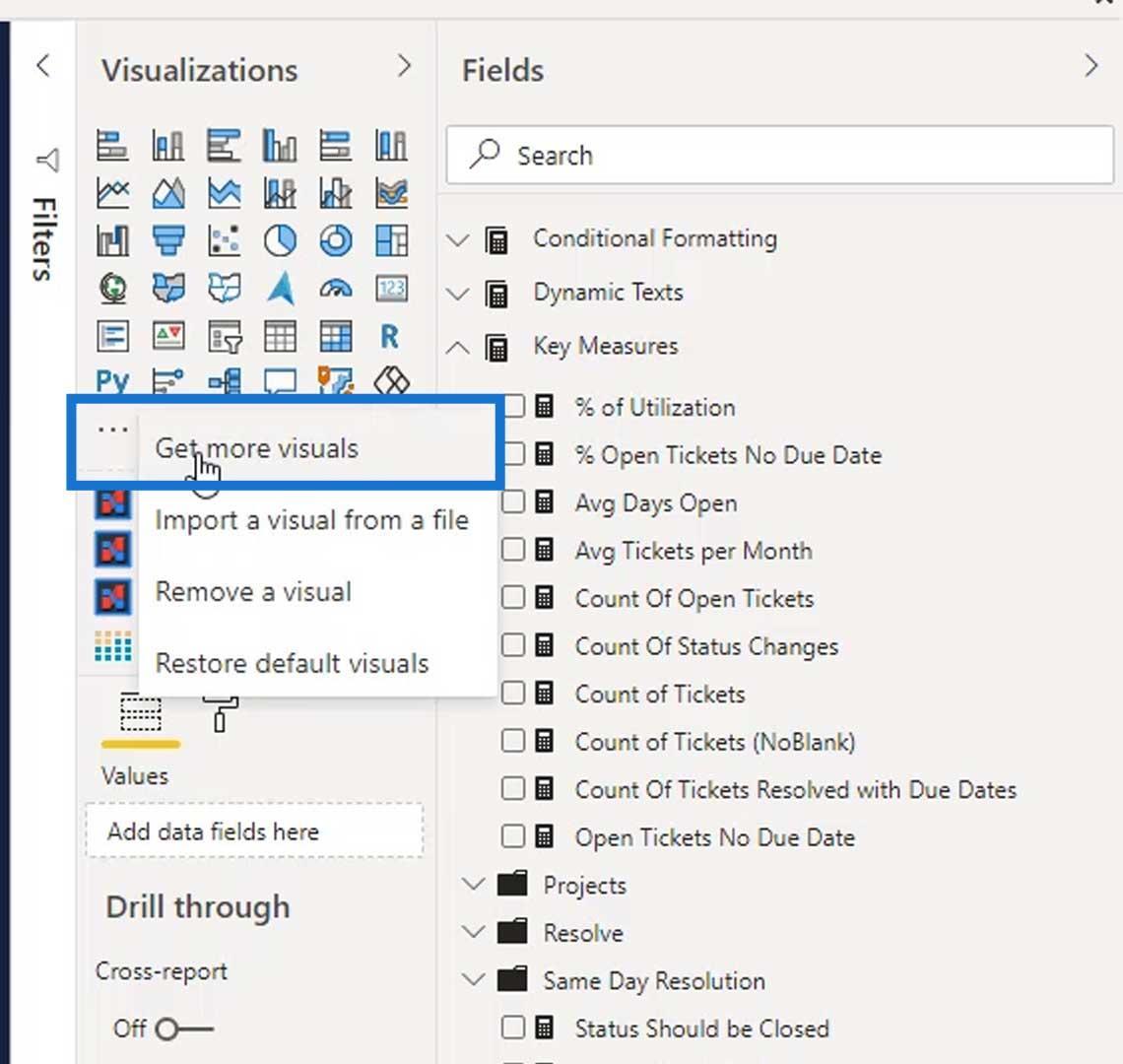

점 3개를 클릭하여 점 도표 시각적 개체를 얻은 다음 더 많은 시각적 개체 가져오기 옵션을 선택합니다.

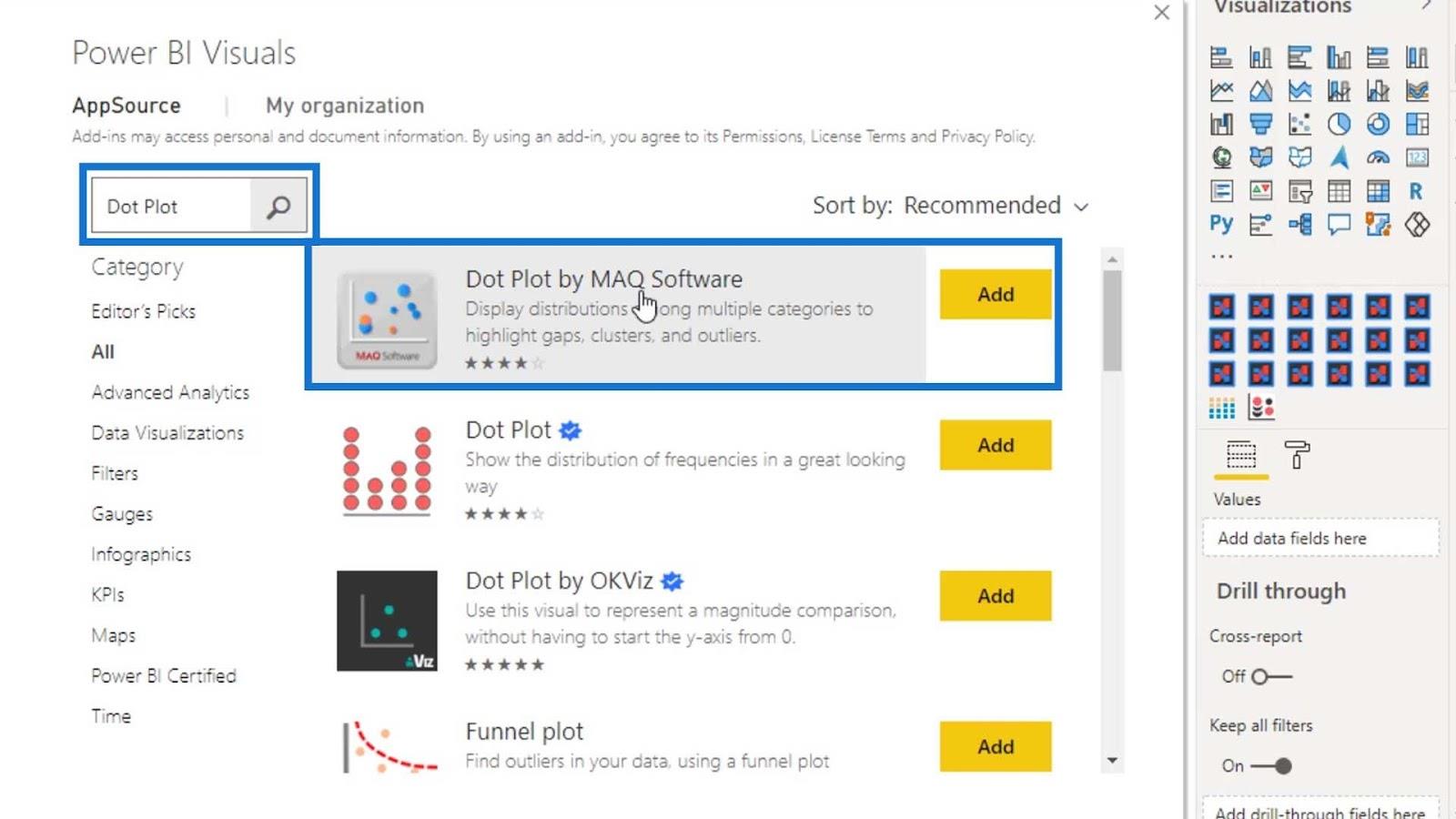

검색 필드에서 " Dot Plot "을 검색하면 MAQ Software의 Dot Plot이 나타납니다. 그런 다음 추가 버튼을 클릭합니다.

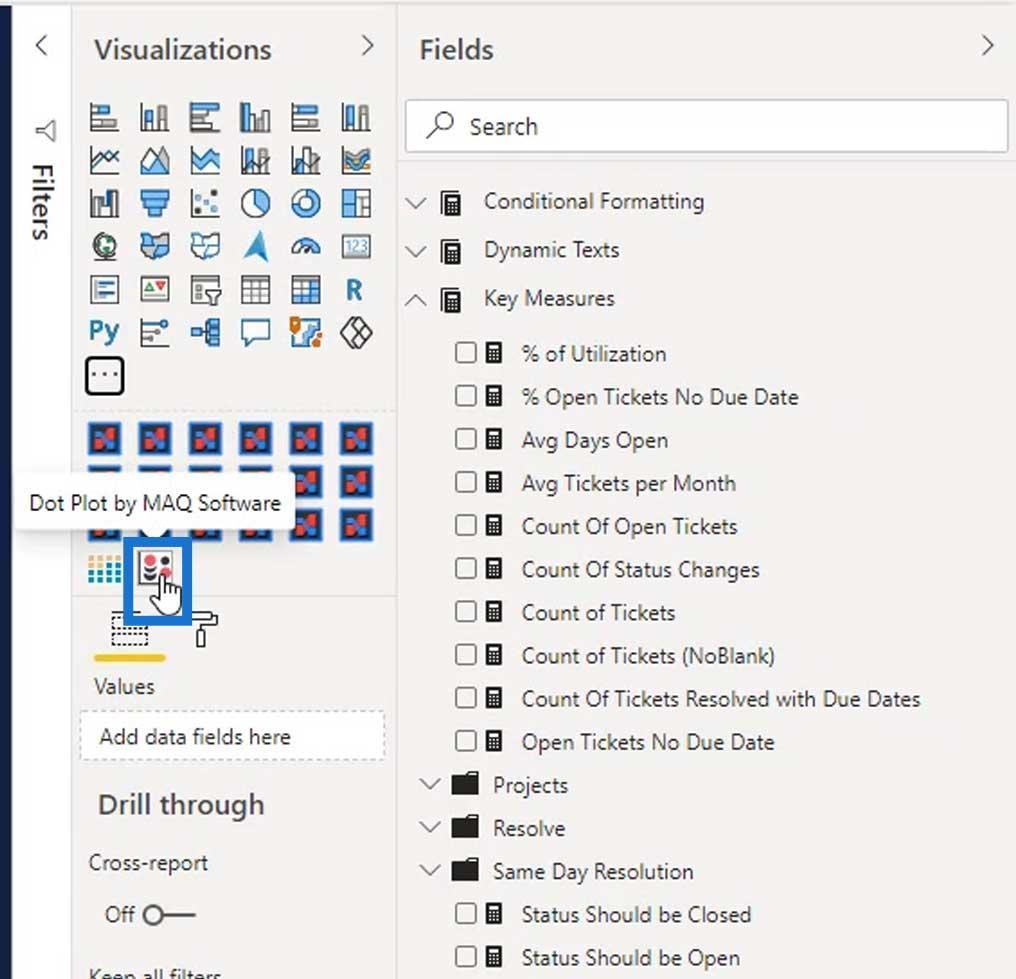

그런 다음 사용 가능한 시각적 개체에 추가됩니다. 보고서 페이지에서 사용할 수 있도록 MAQ Software의 Dot Plot을 클릭해 보겠습니다 .

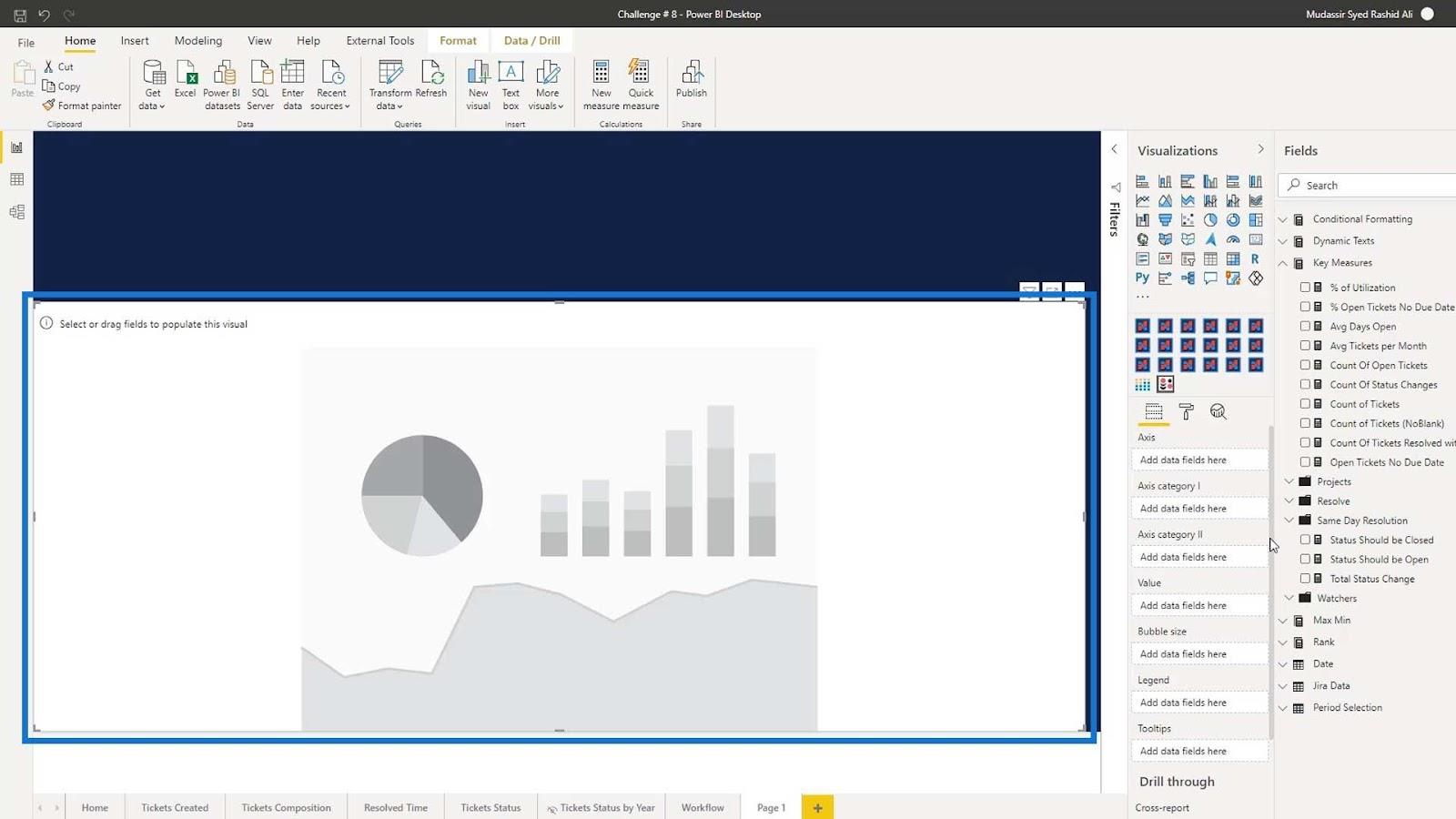

아래 이미지와 같이 크기를 조정하십시오.

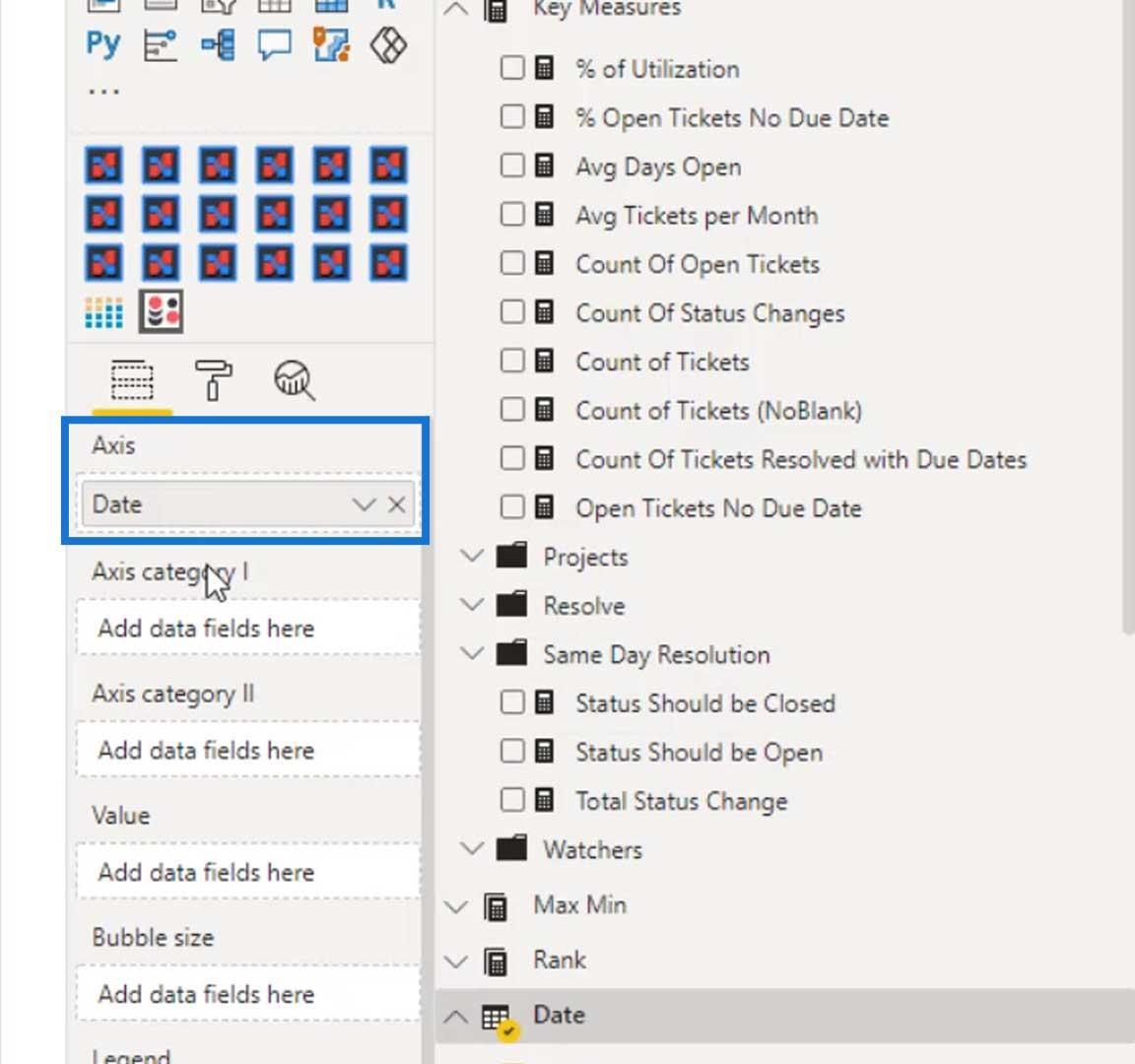

Axis 필드 에서 Date 를 추가해 보겠습니다 . 이는 매일 생성되는 티켓 수를 확인하기 때문입니다.

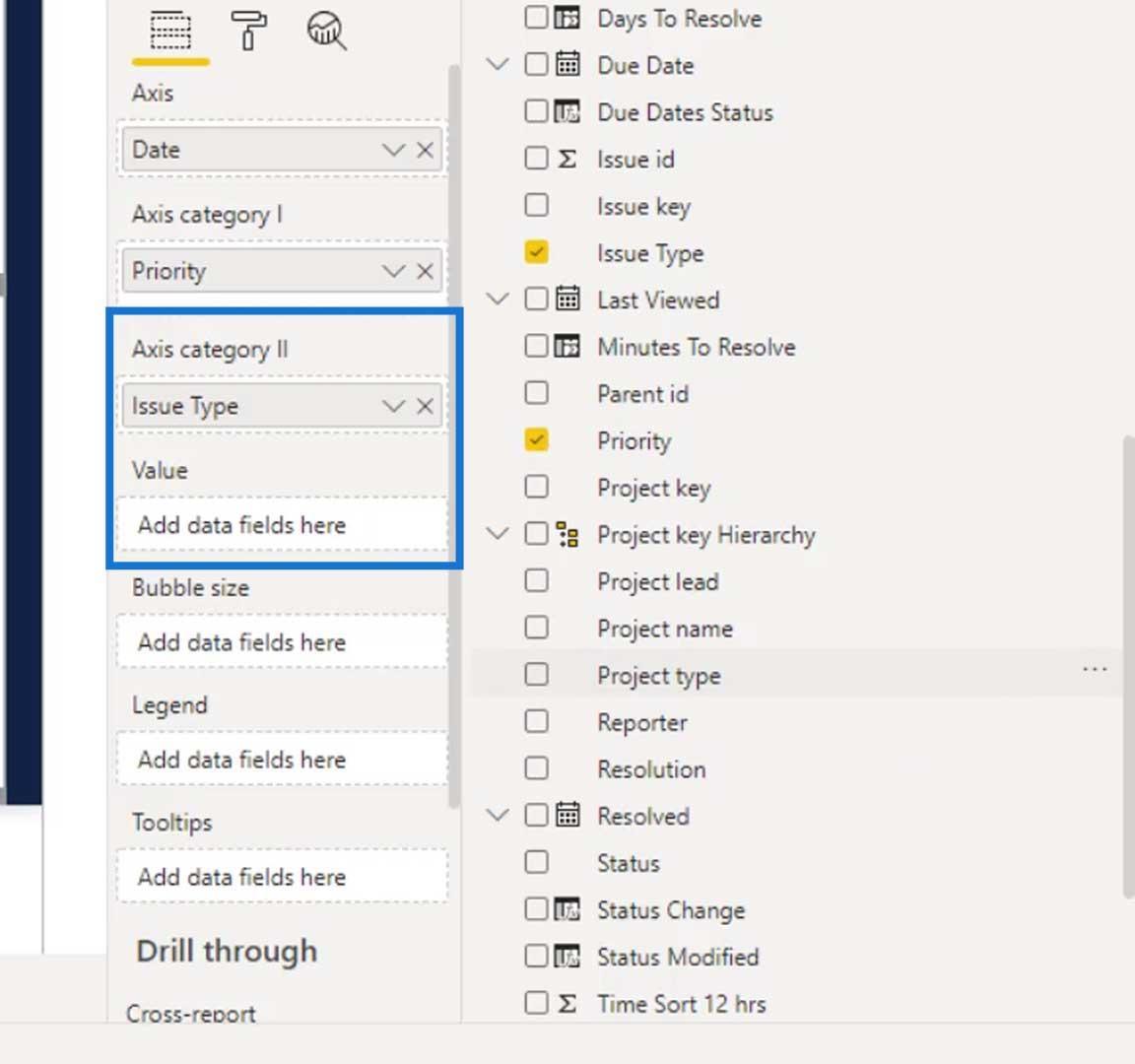

Axis category I 필드 의 Priority 와 Axis category II 필드 의 Issue Type을 추가합니다 .

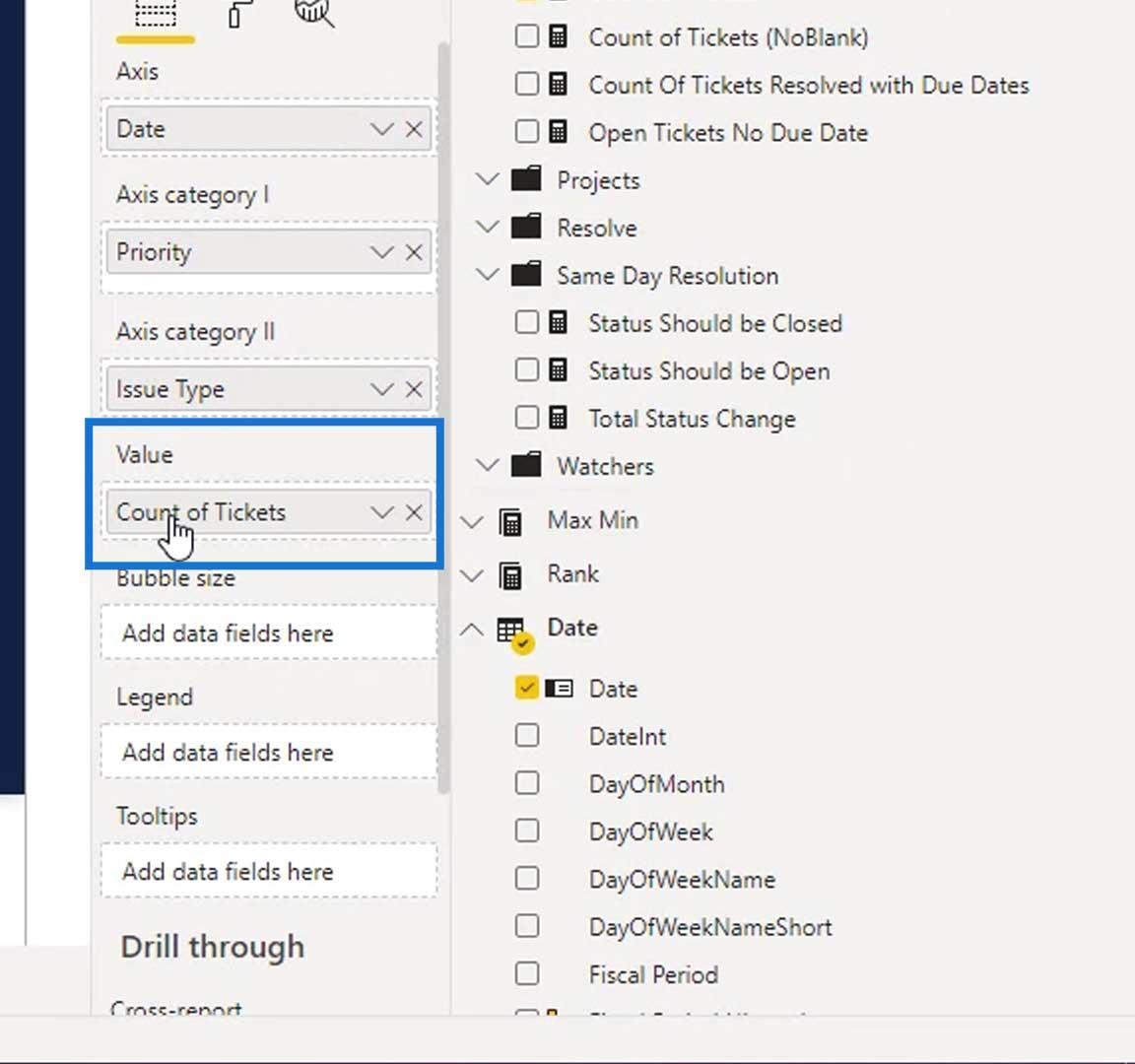

발행된 티켓 수를 찾고 있으므로 값 필드 에 티켓 수를 추가합니다 .

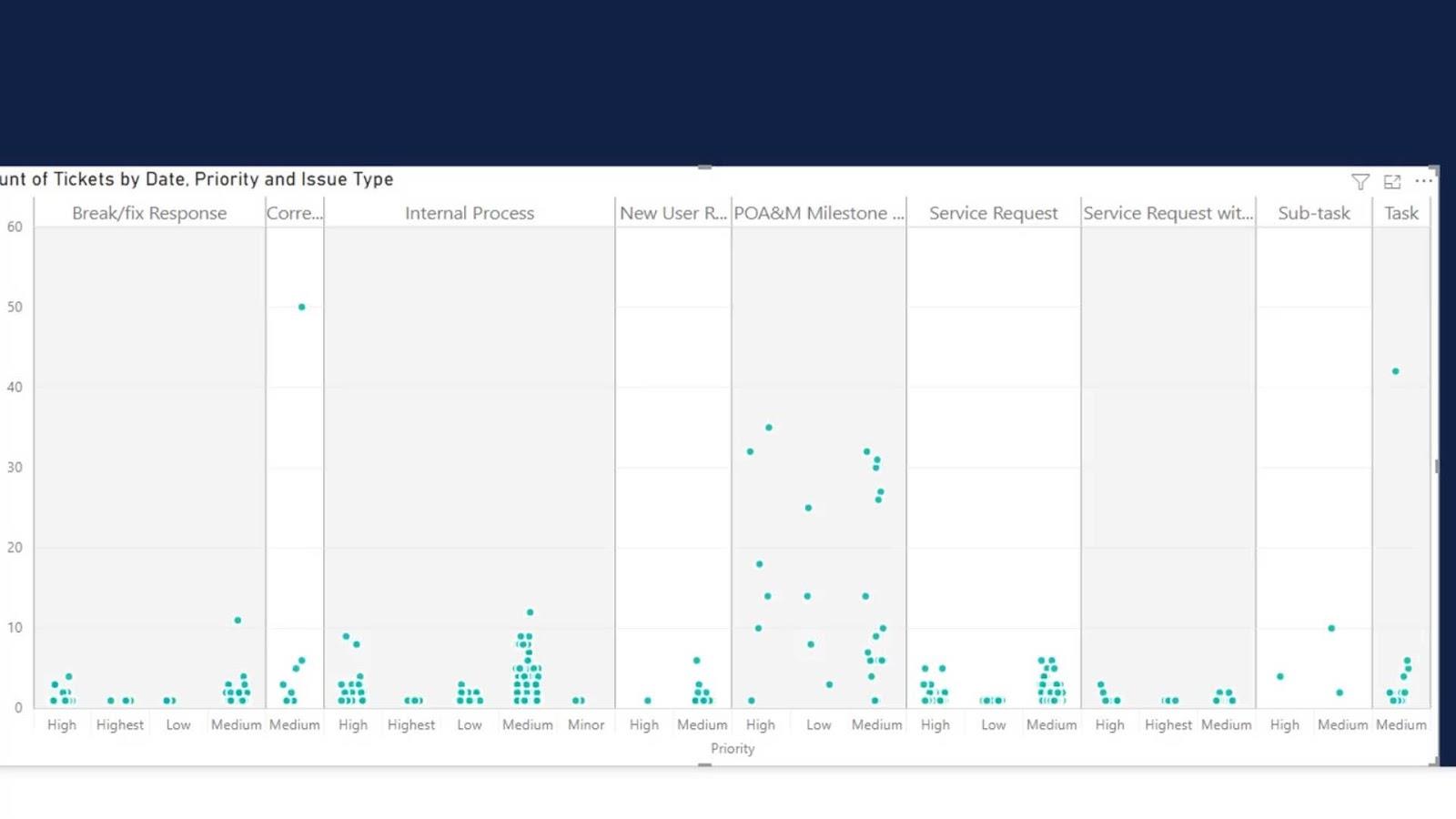

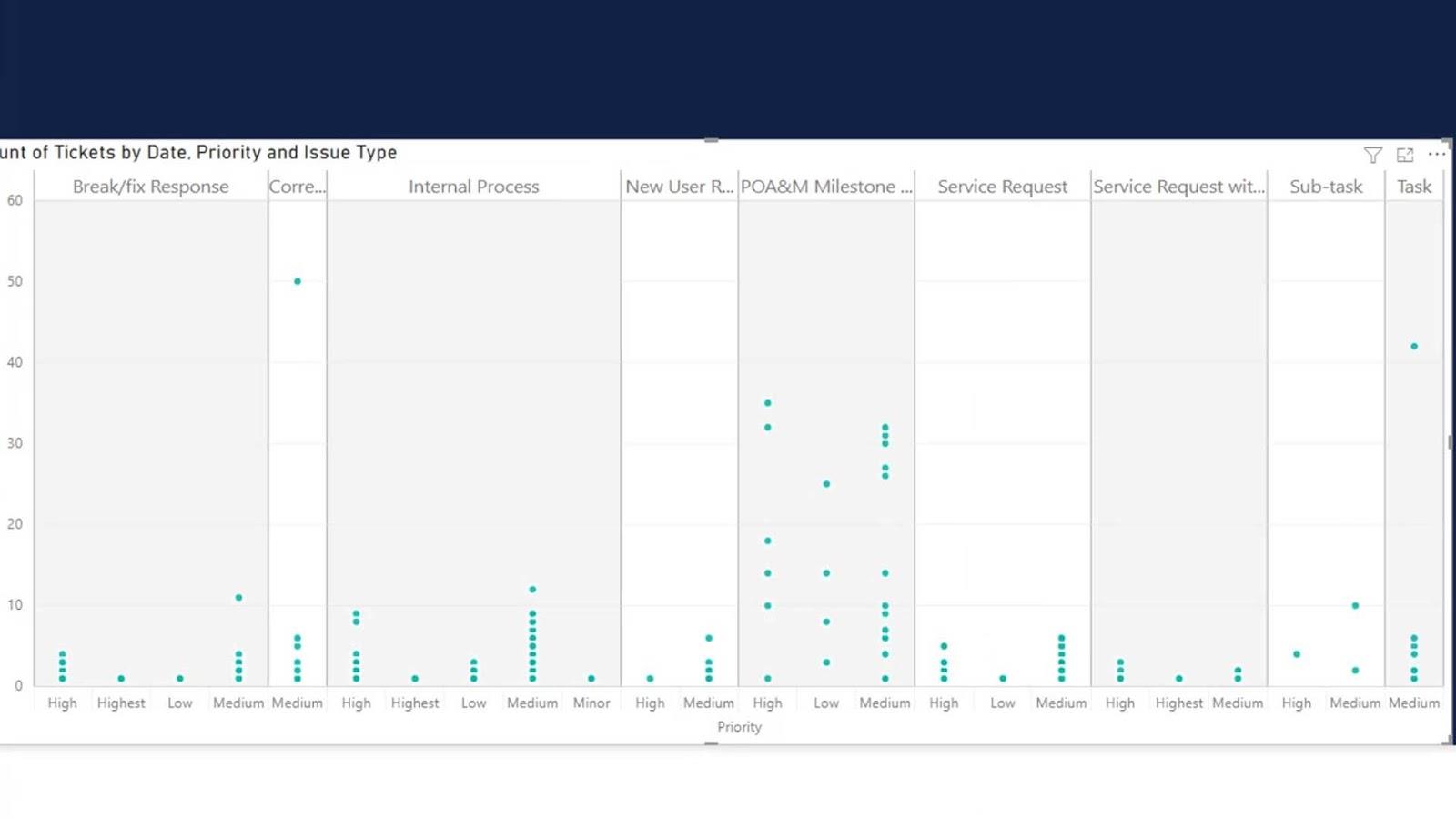

출력은 이제 다음과 같아야 합니다. 보시다시피 아직 지터 효과가 없습니다.

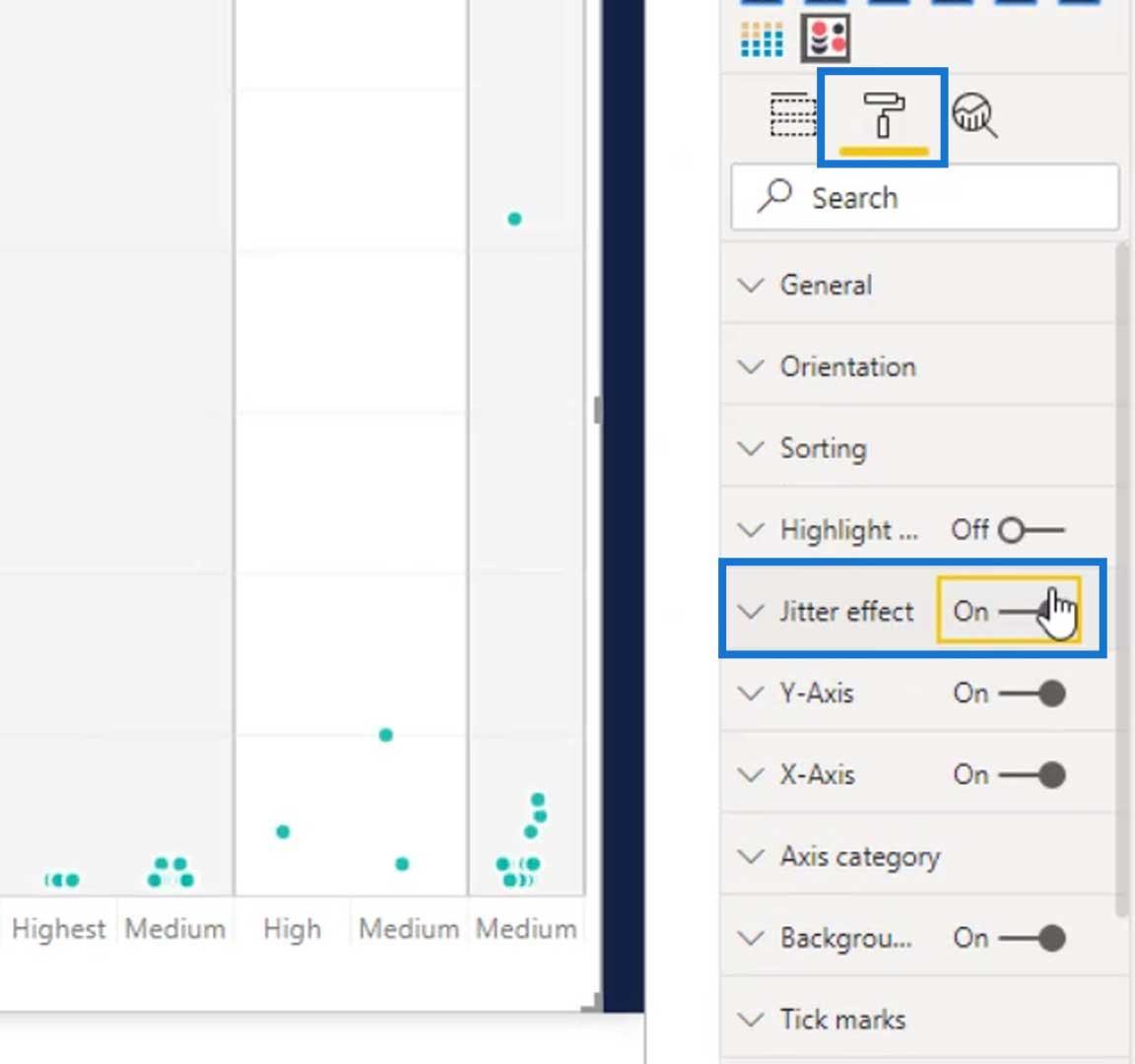

지터 효과를 만들려면 서식 탭으로 이동한 다음 지터 효과를 켭니다 .

출력은 다음과 같습니다.

도트 플롯 그래프 시각적 개체 수정

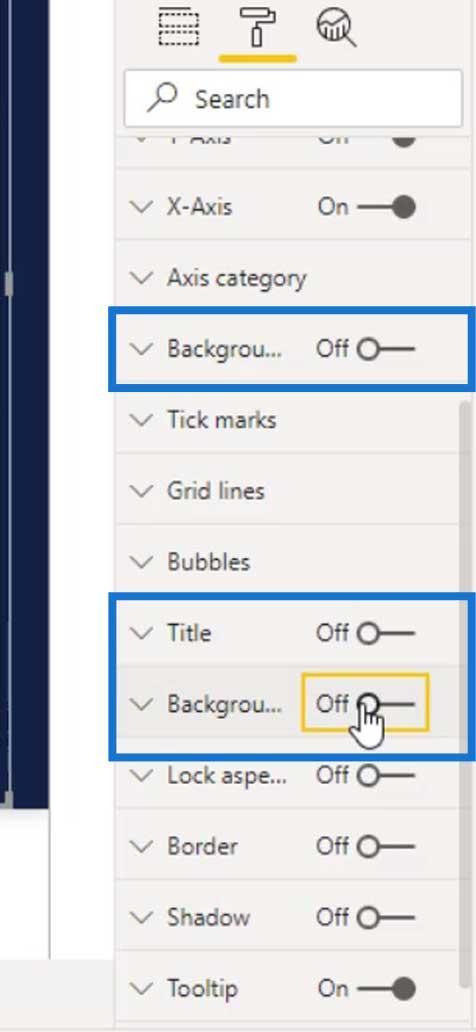

열의 Background 와 시각적 개체의 Background 및 Title 을 꺼서 정리하겠습니다 .

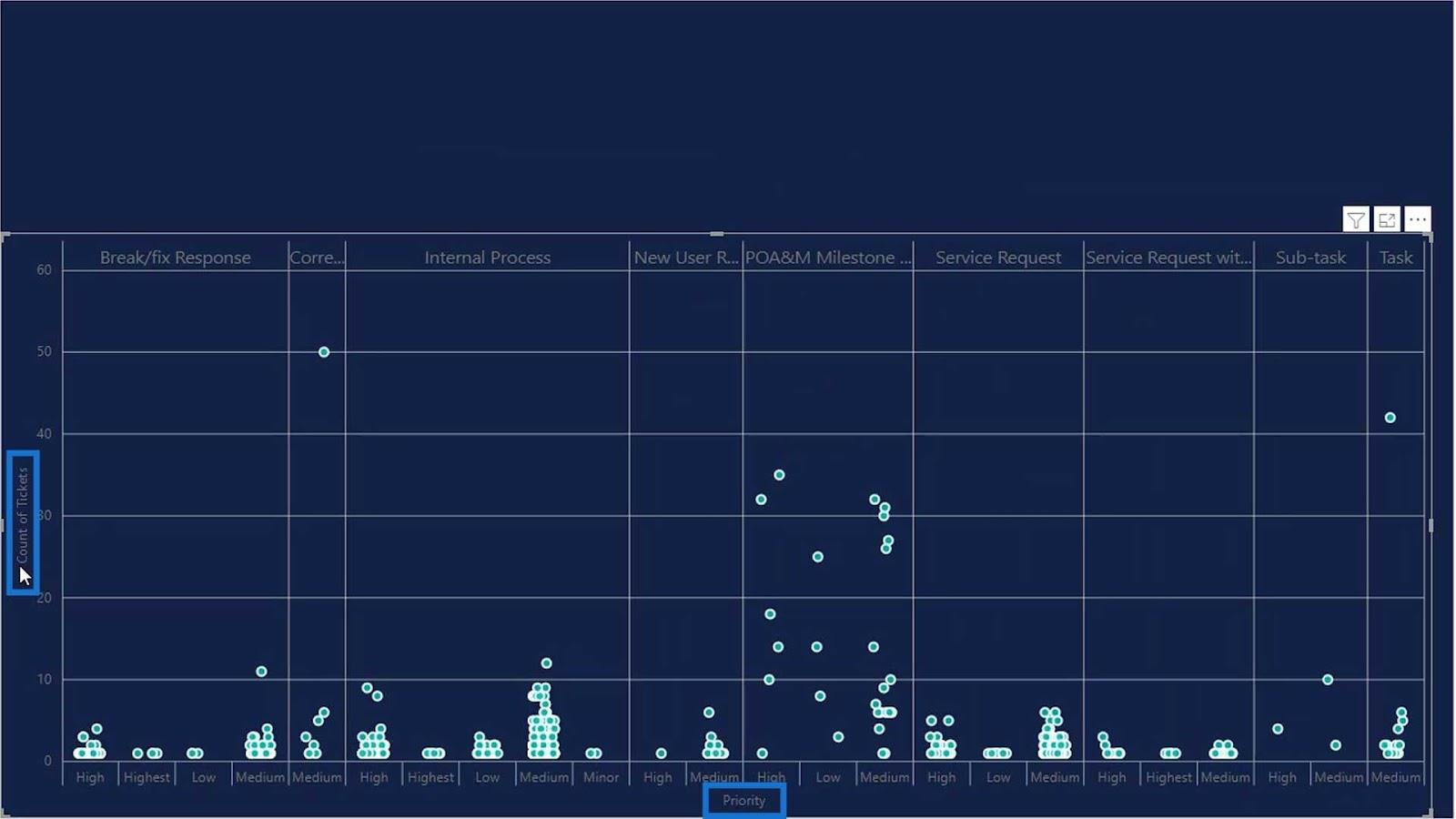

이 제목도 제거하겠습니다.

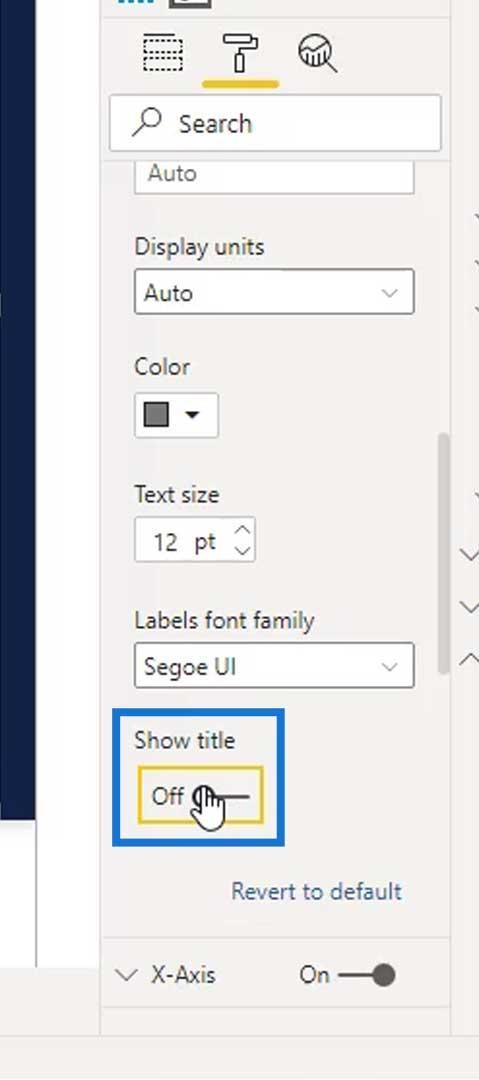

제거하려면 Y축 과 X축 아래에서 제목을 끄십시오 .

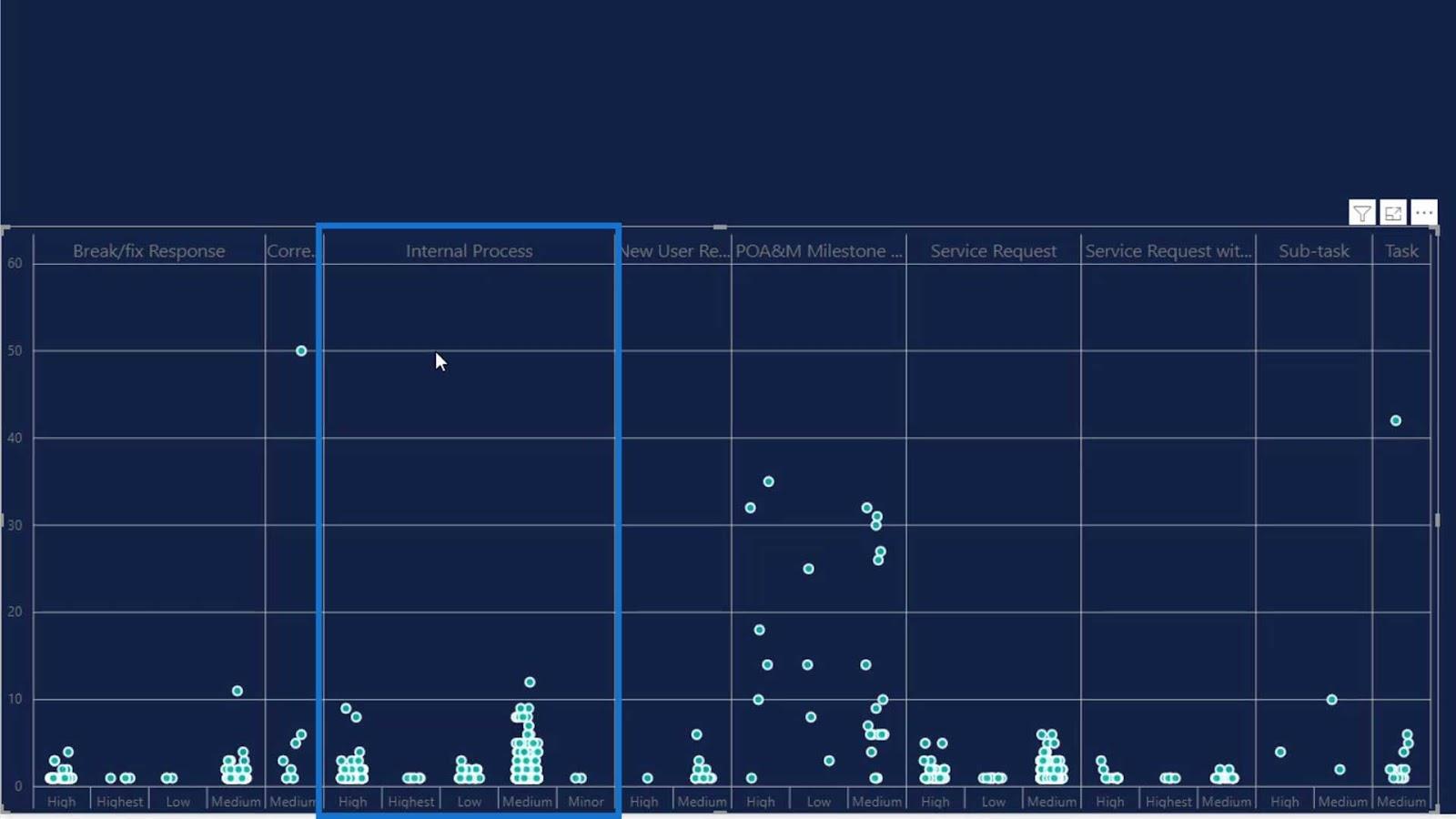

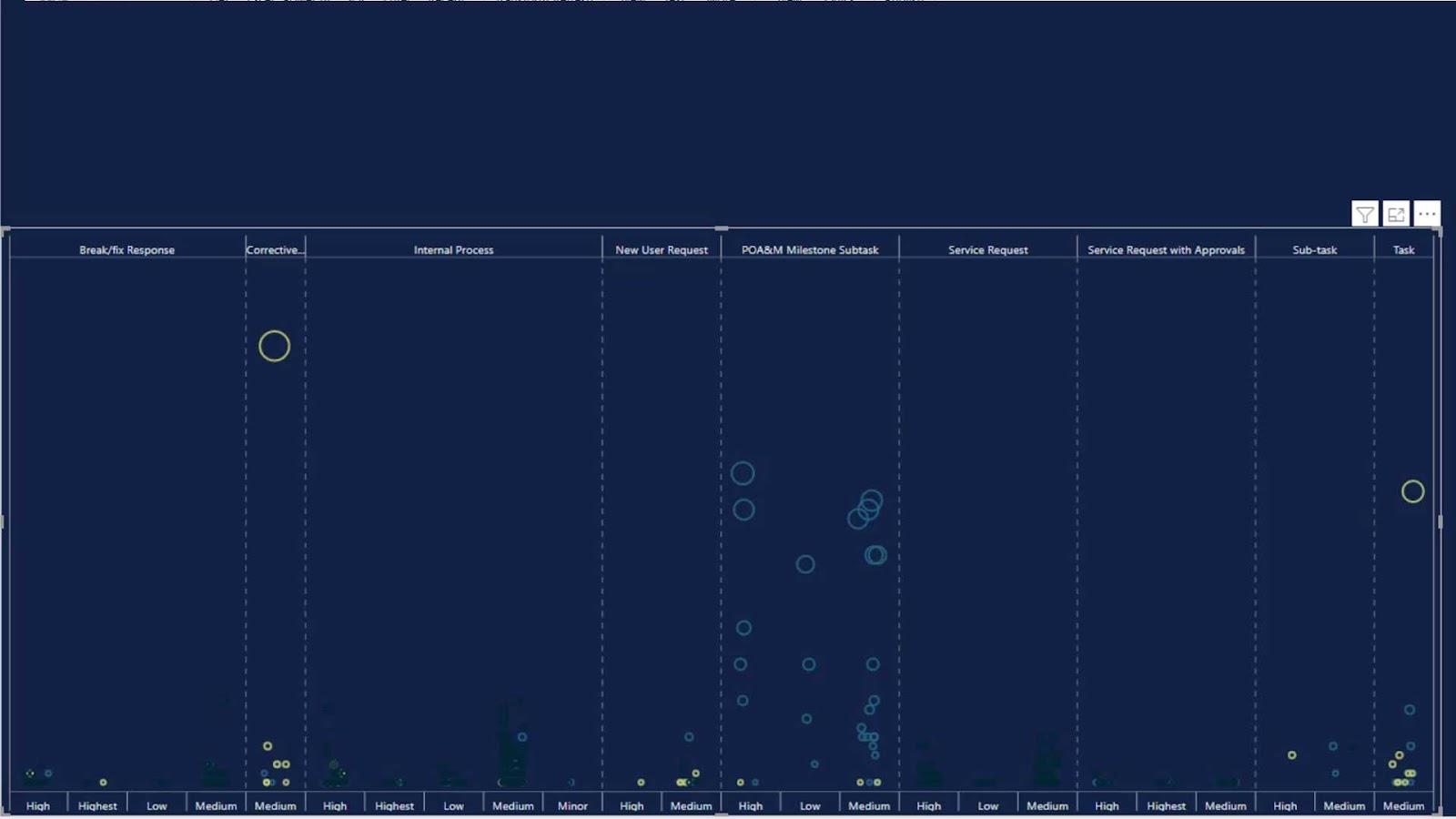

보시다시피 내부 프로세스 열이 다른 열보다 큽니다. 티켓 수가 더 많기 때문입니다.

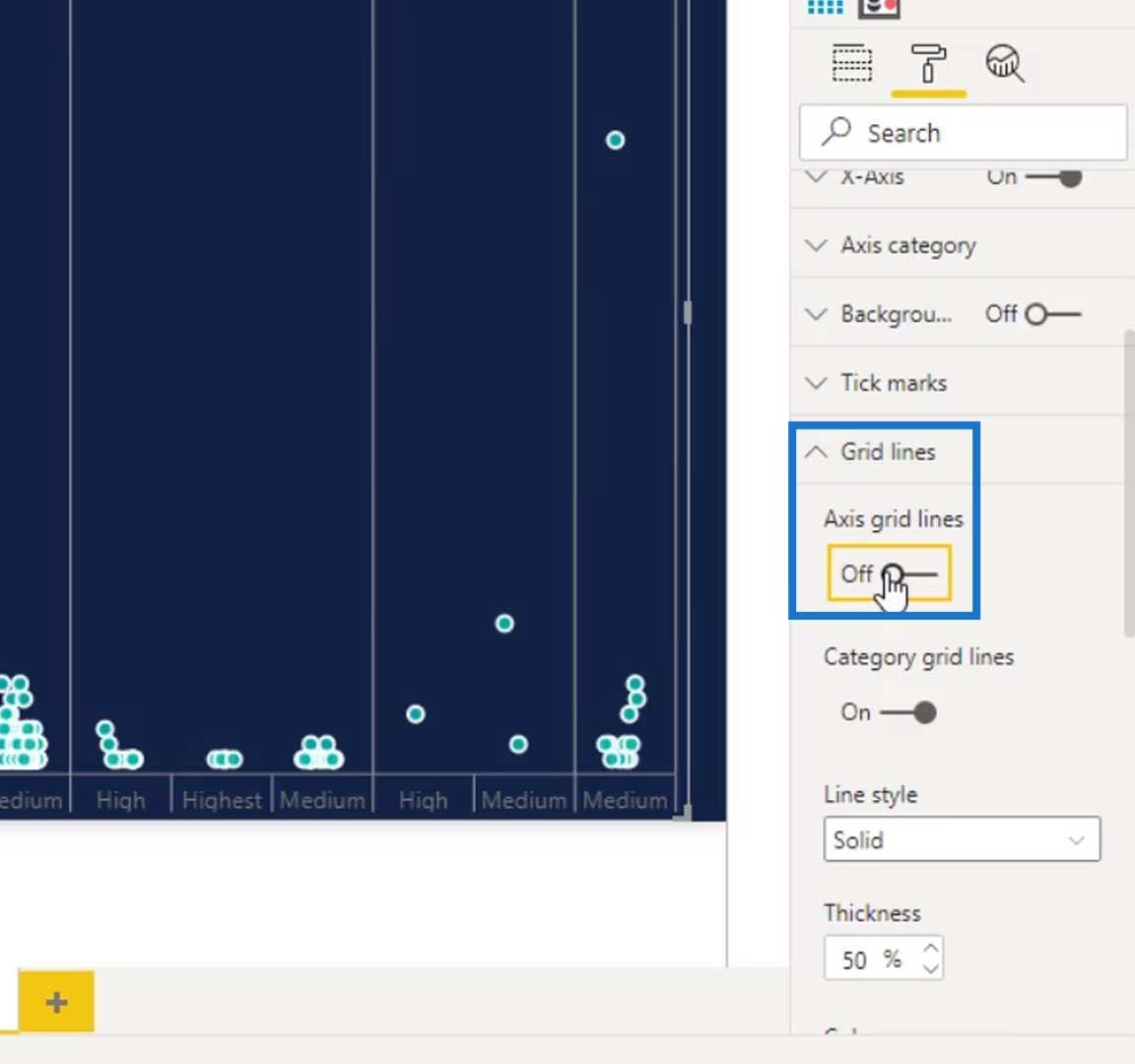

다음으로 할 일은 Grid lines 창 에서 Axis grid lines을 끄는 것입니다 . 이렇게 하면 시각적 개체에서 수평선이 제거됩니다.

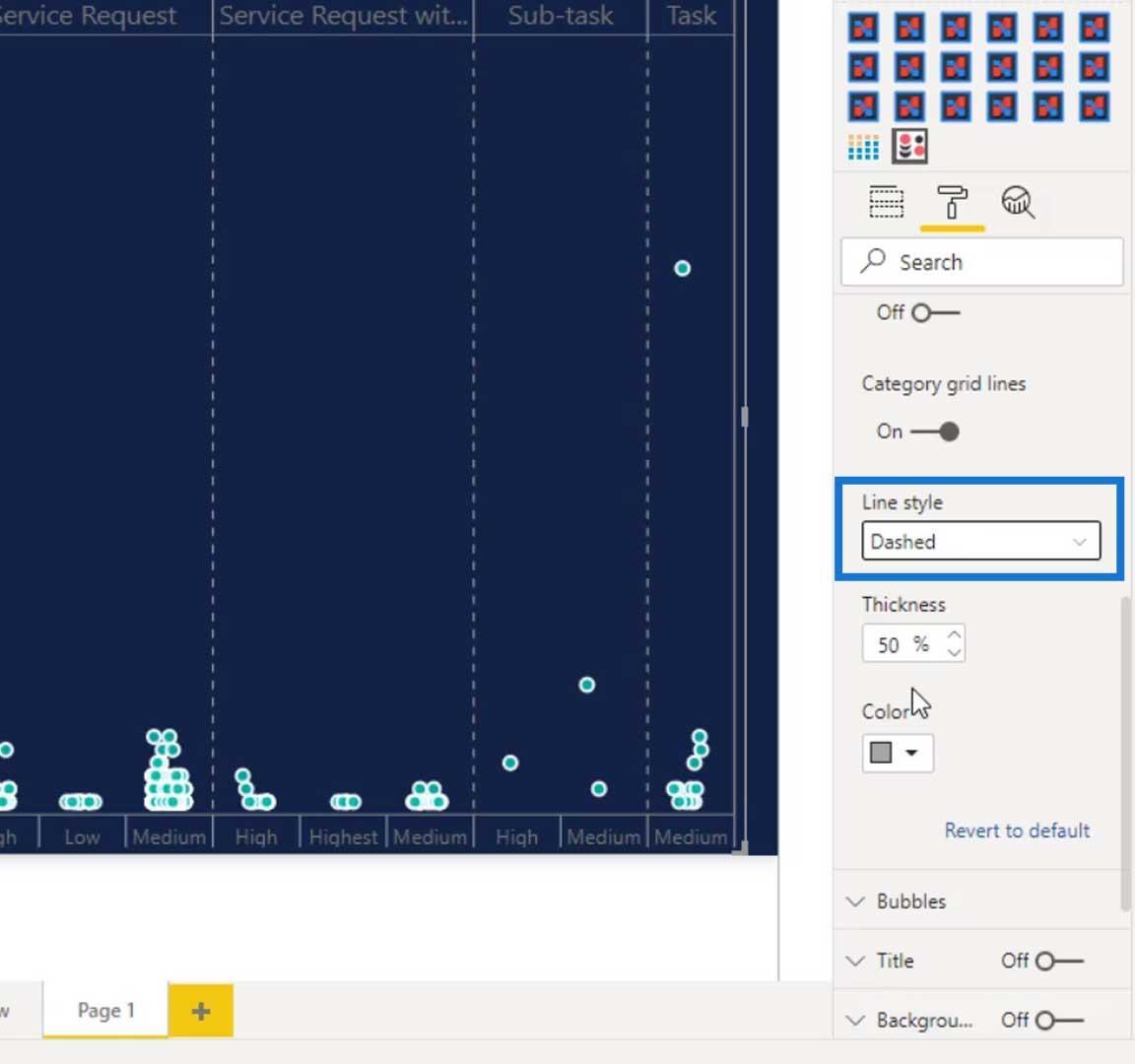

그런 다음 Line 스타일을 Dashed 로 변경합니다 . 이렇게 하면 기둥 선의 스타일이 변경됩니다.

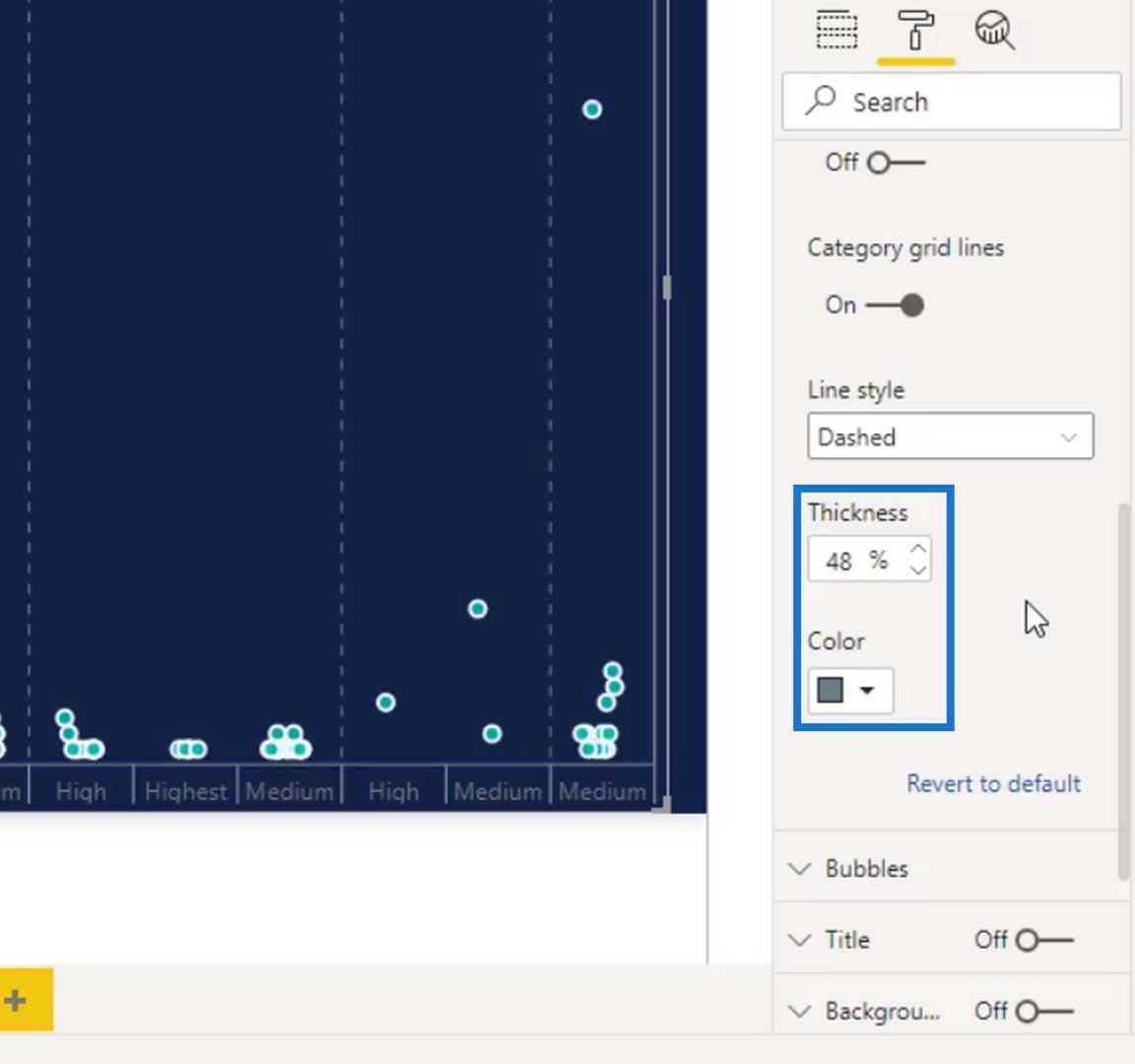

Thickness 및 Color 값을 변경하여 기둥 선의 두께와 색상도 변경해 보겠습니다 .

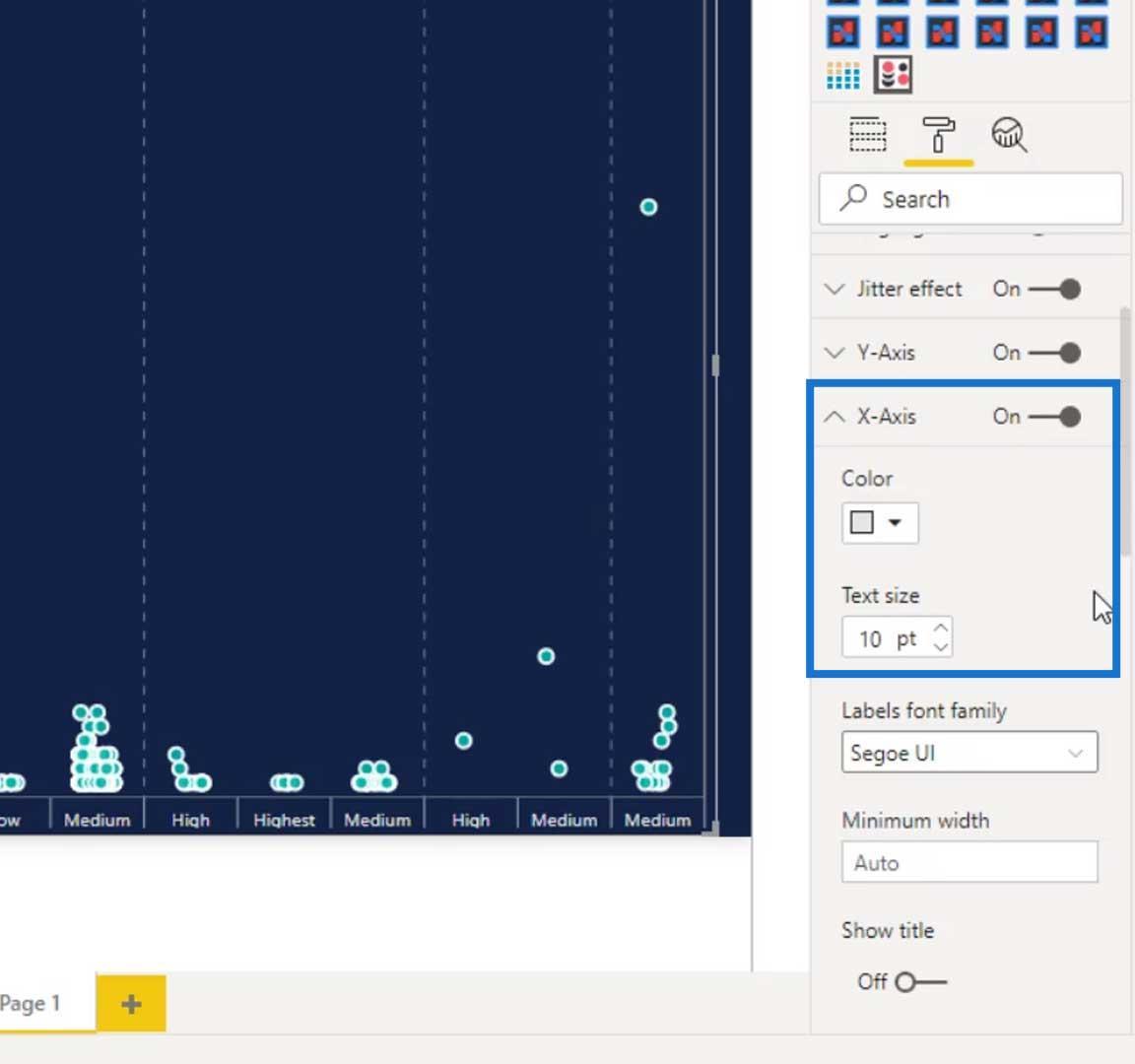

X축 아래에서 하단에 있는 텍스트의 텍스트 크기와 글꼴 색상을 변경할 수 있습니다.

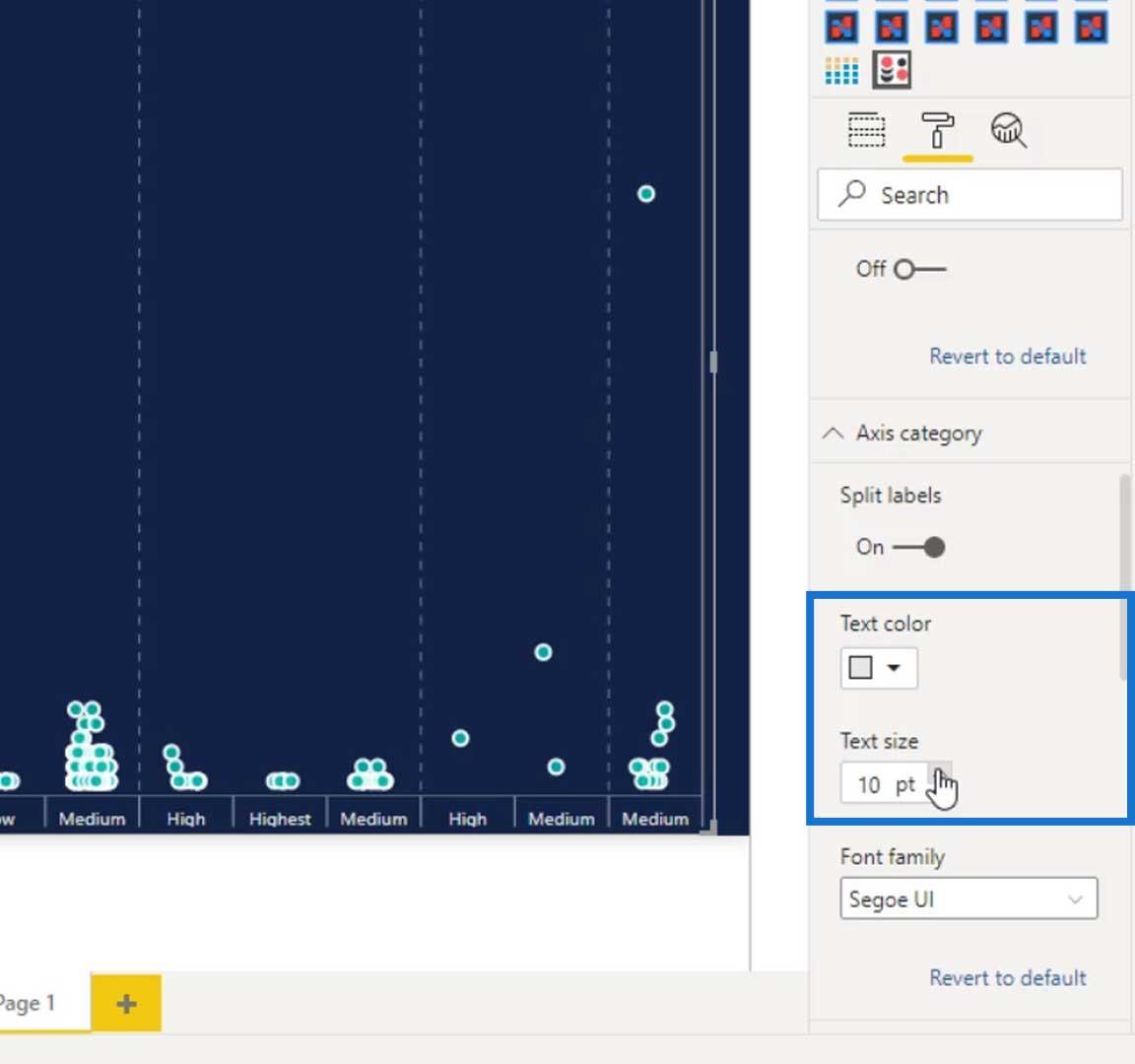

시각적 개체 위에 있는 범주의 경우 Axis 범주 아래에서 해당 색상과 텍스트 크기를 변경할 수 있습니다 .

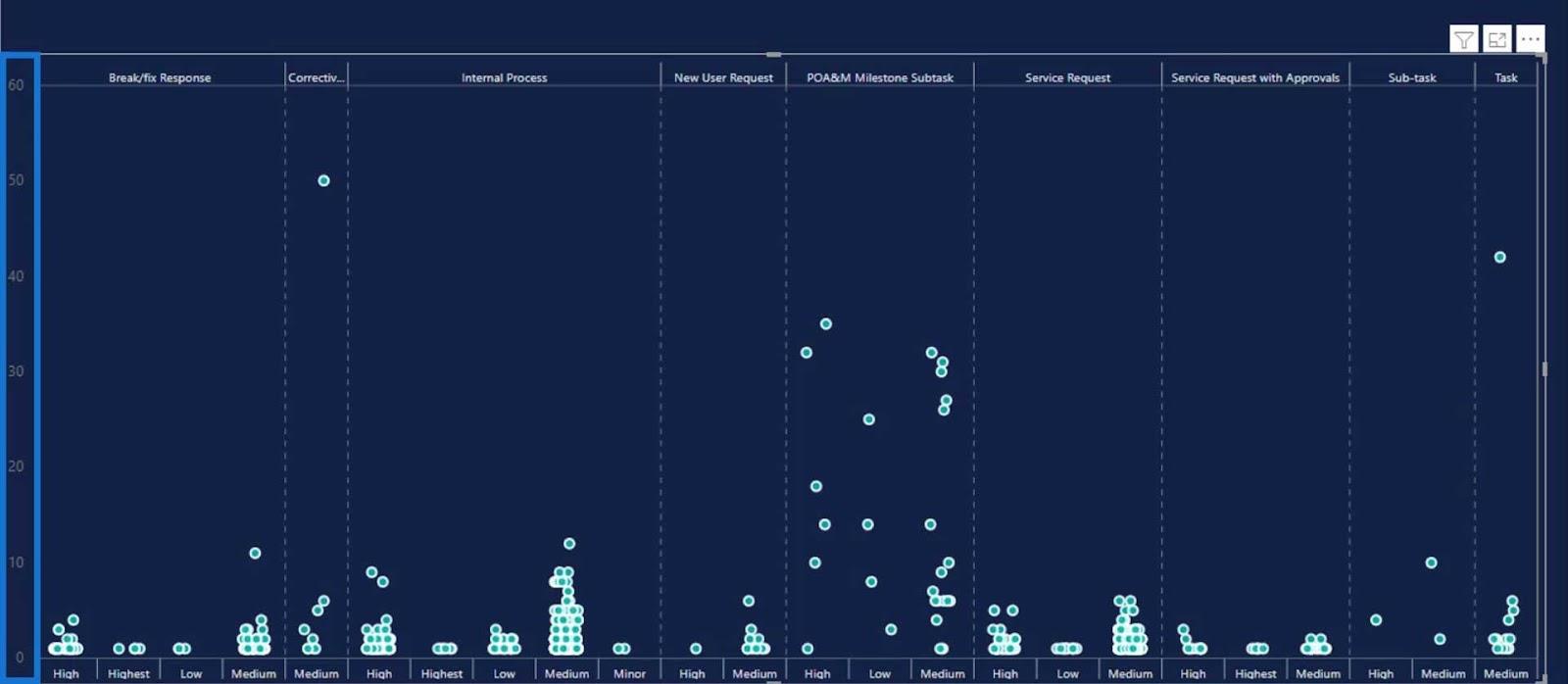

이 숫자를 제거할 수도 있습니다.

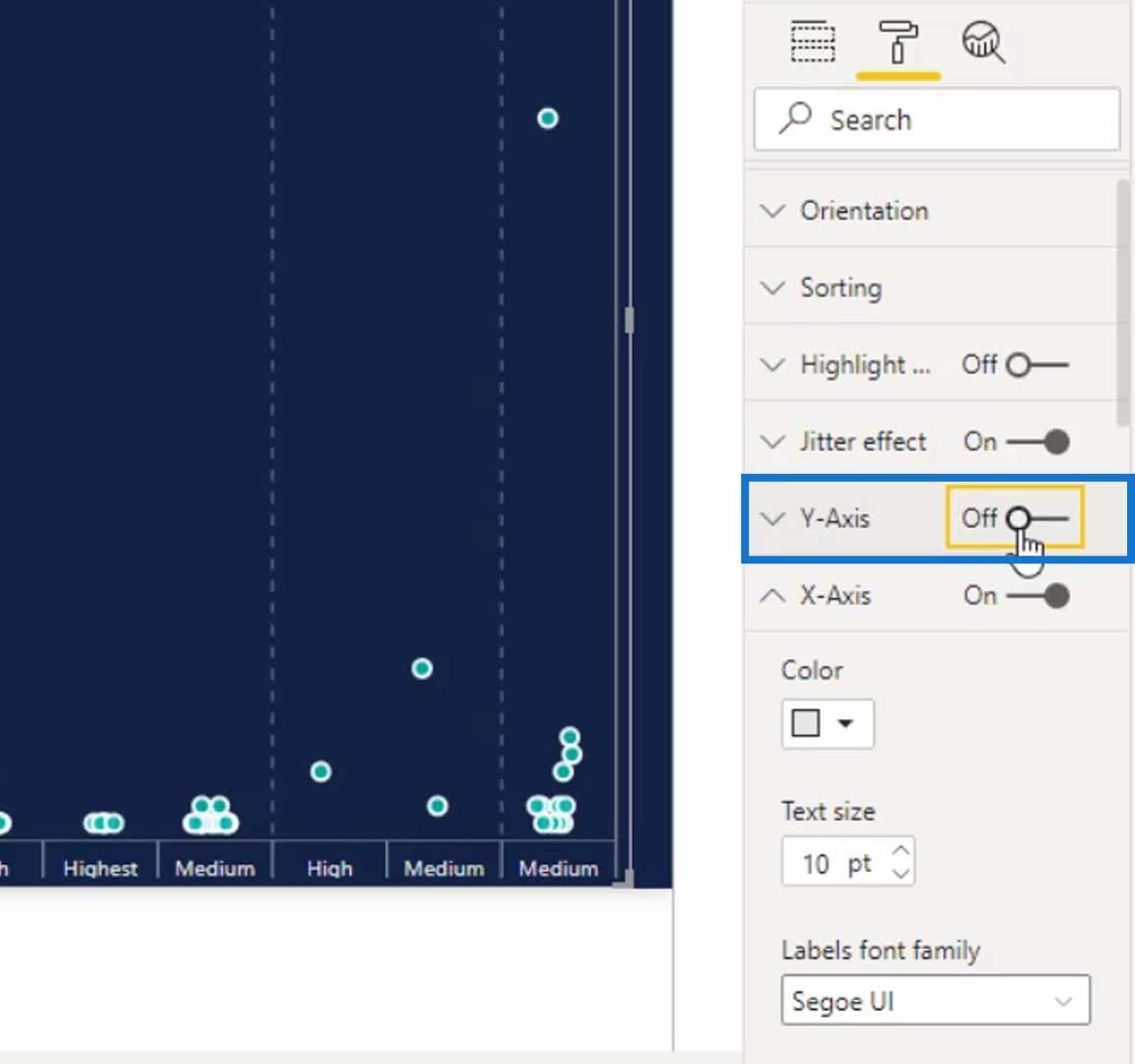

제거하려면 이 Y축을 끄면 됩니다 .

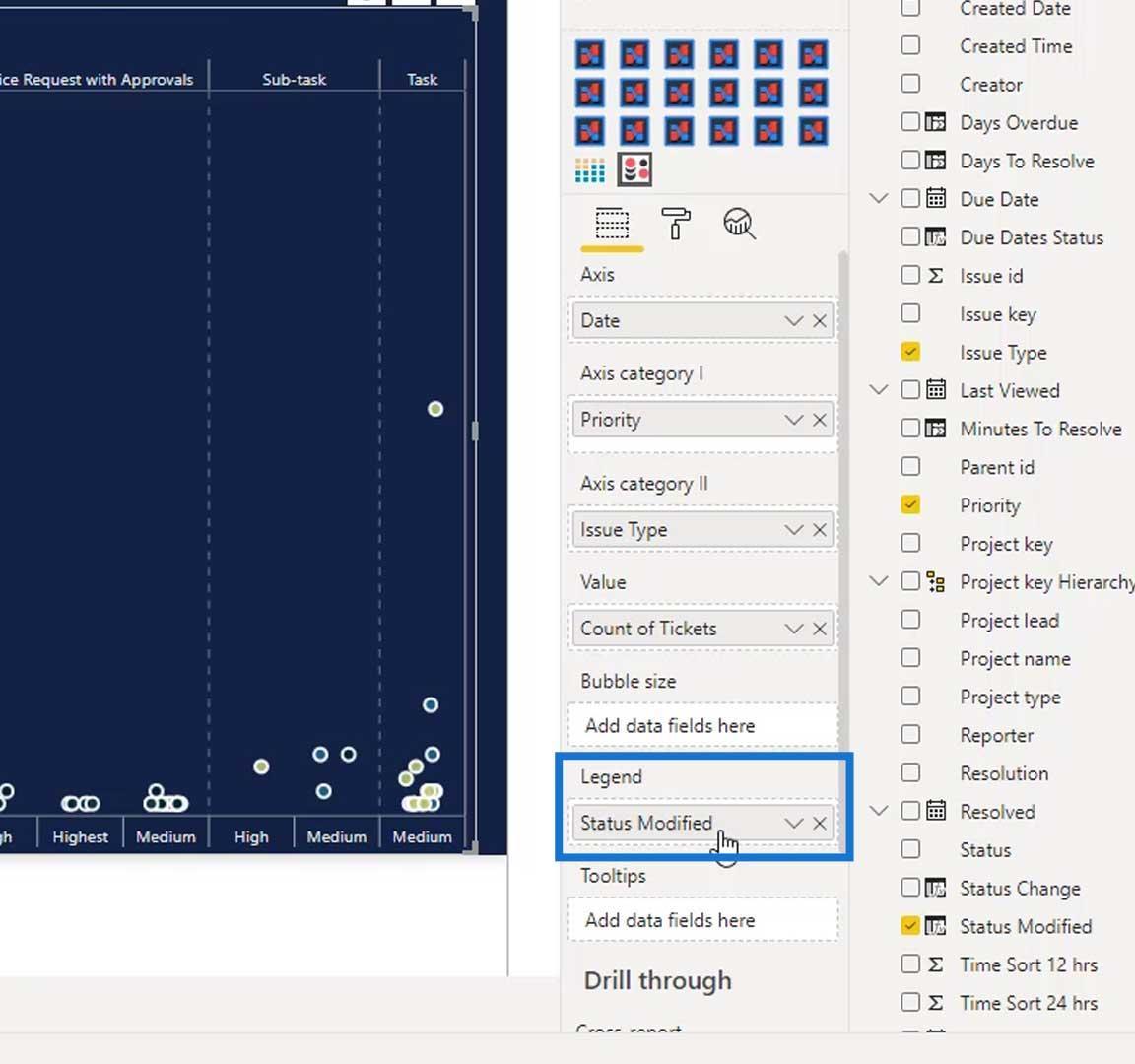

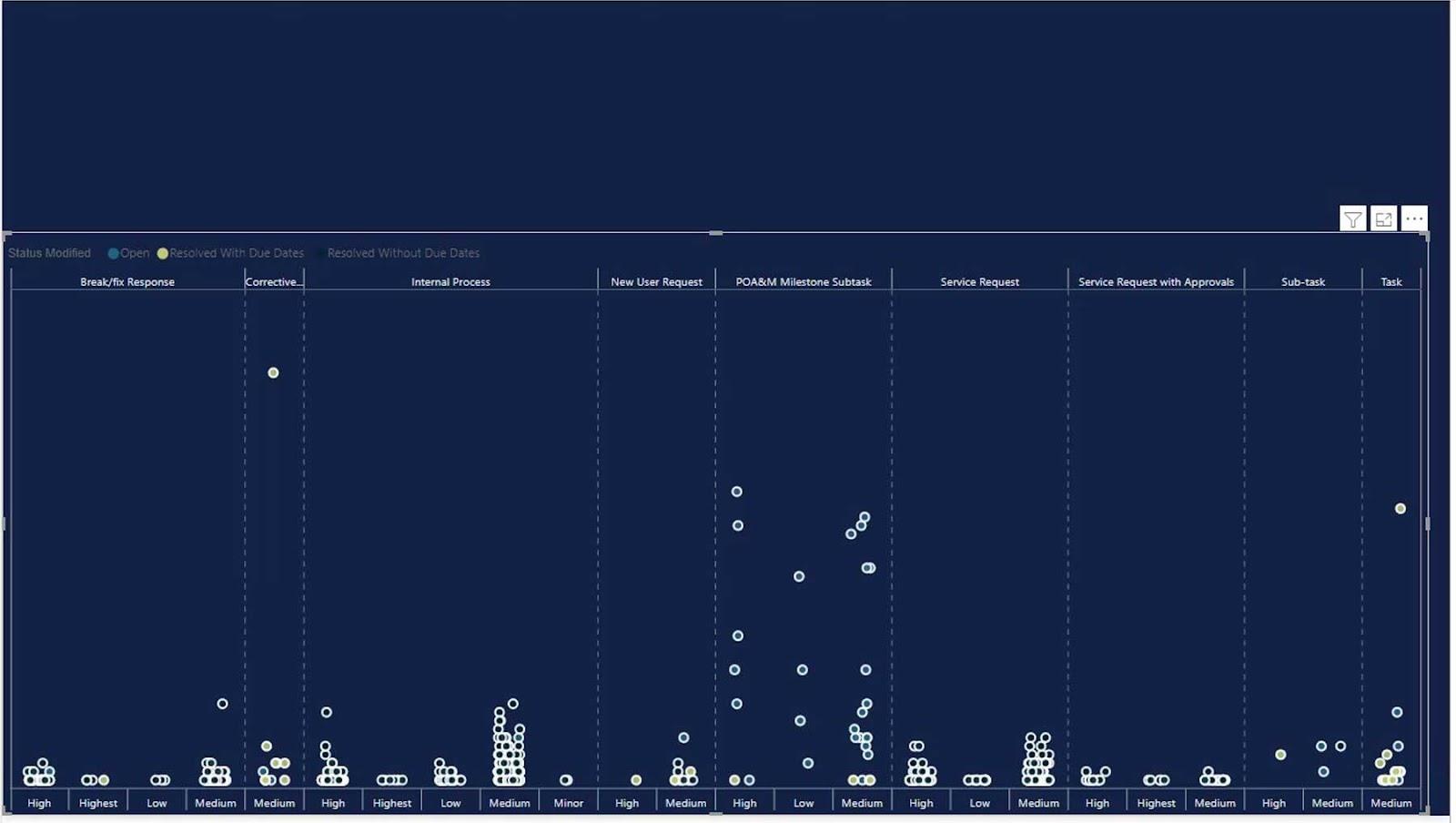

다음으로 해야 할 일은 범례를 가져오는 것입니다. 수정된 상태로 범례도 살펴봐야 하기 때문입니다. 그렇게 하려면 범례 필드 에 수정된 상태 측정을 추가하기만 하면 됩니다 .

이제 원의 색상이 변경되었습니다.

거품 수정

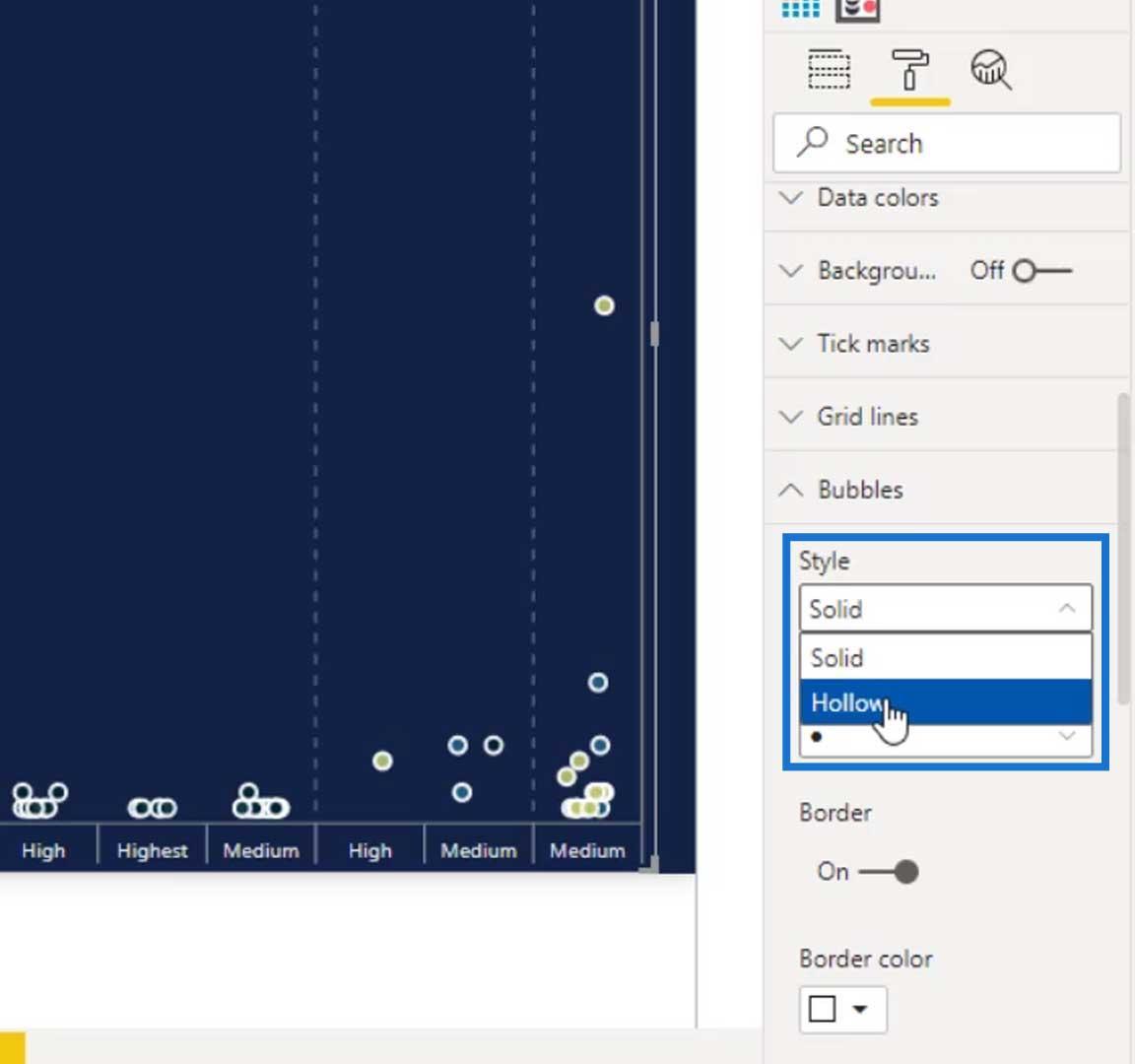

이제 거품이나 원의 스타일을 변경해 보겠습니다. Bubbles 로 이동한 다음 스타일을 Hollow 로 변경하십시오 .

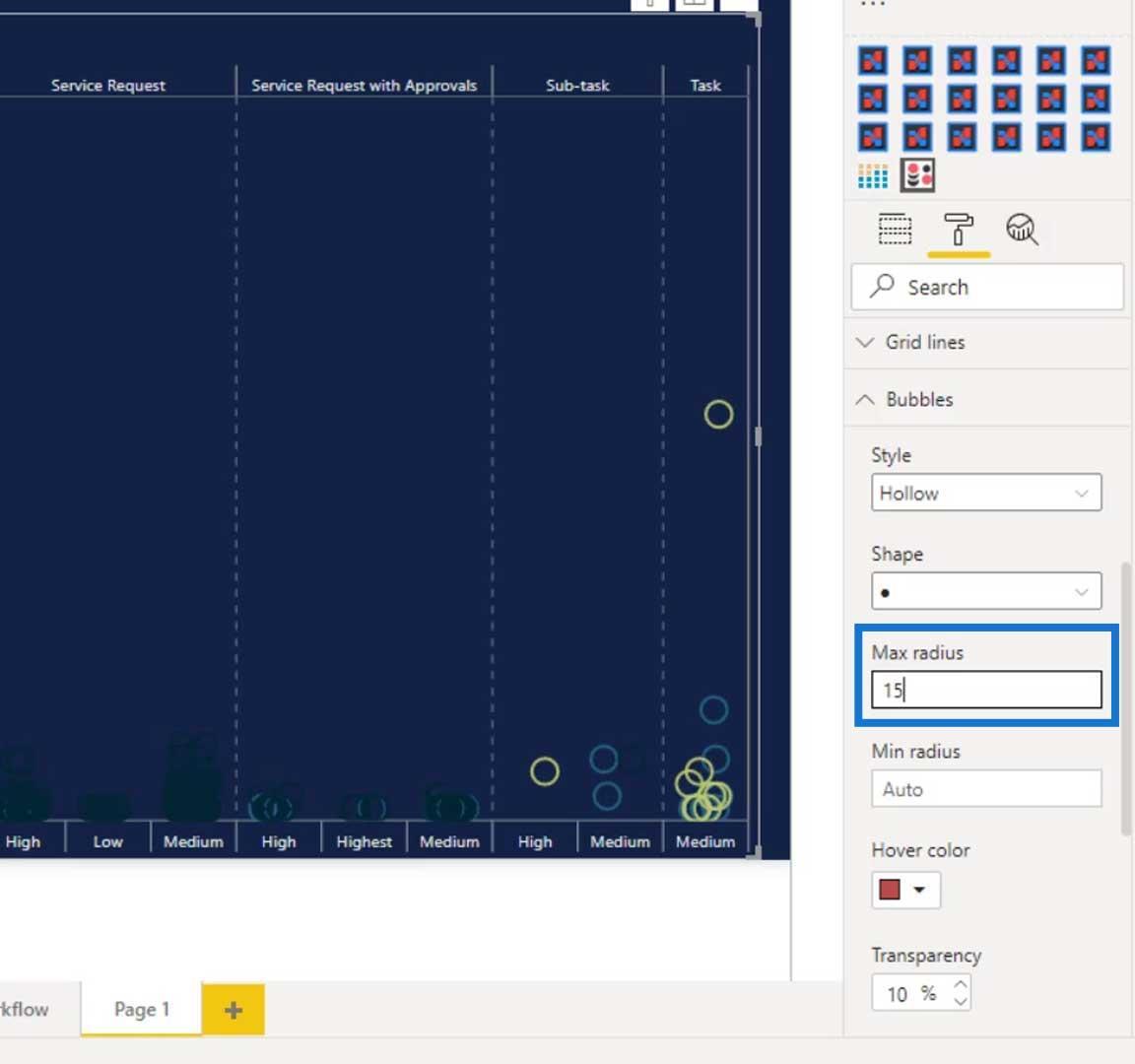

Max radius 값을 변경하여 원의 크기를 더 크게 만들 수 있습니다 .

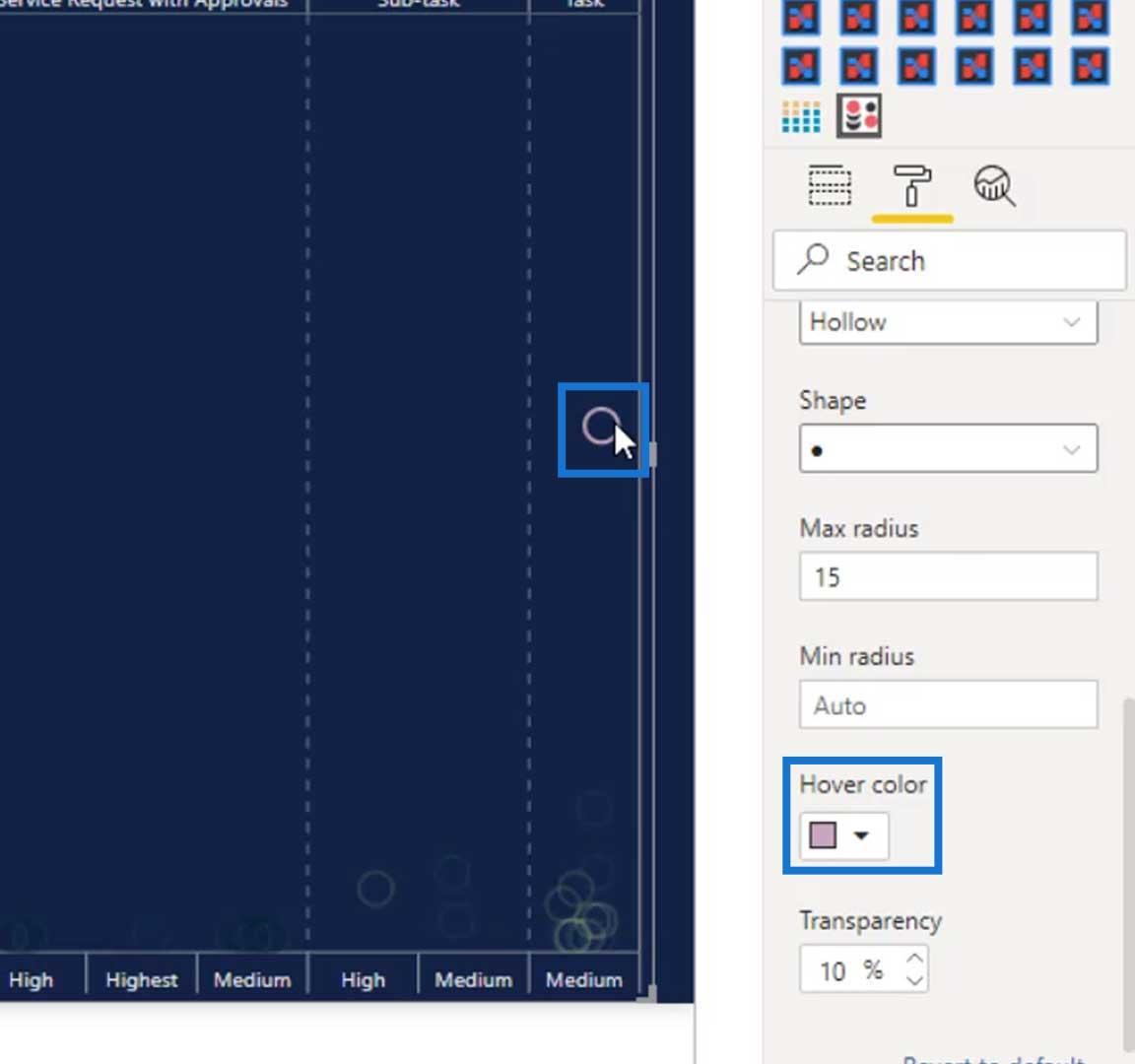

마우스를 가져가면 원의 색상을 변경하는 옵션도 있습니다. 호버 효과의 색상을 설정하기만 하면 됩니다. 보시다시피 하나의 원 위로 마우스를 가져가면 색상이 보라색으로 변경됩니다.

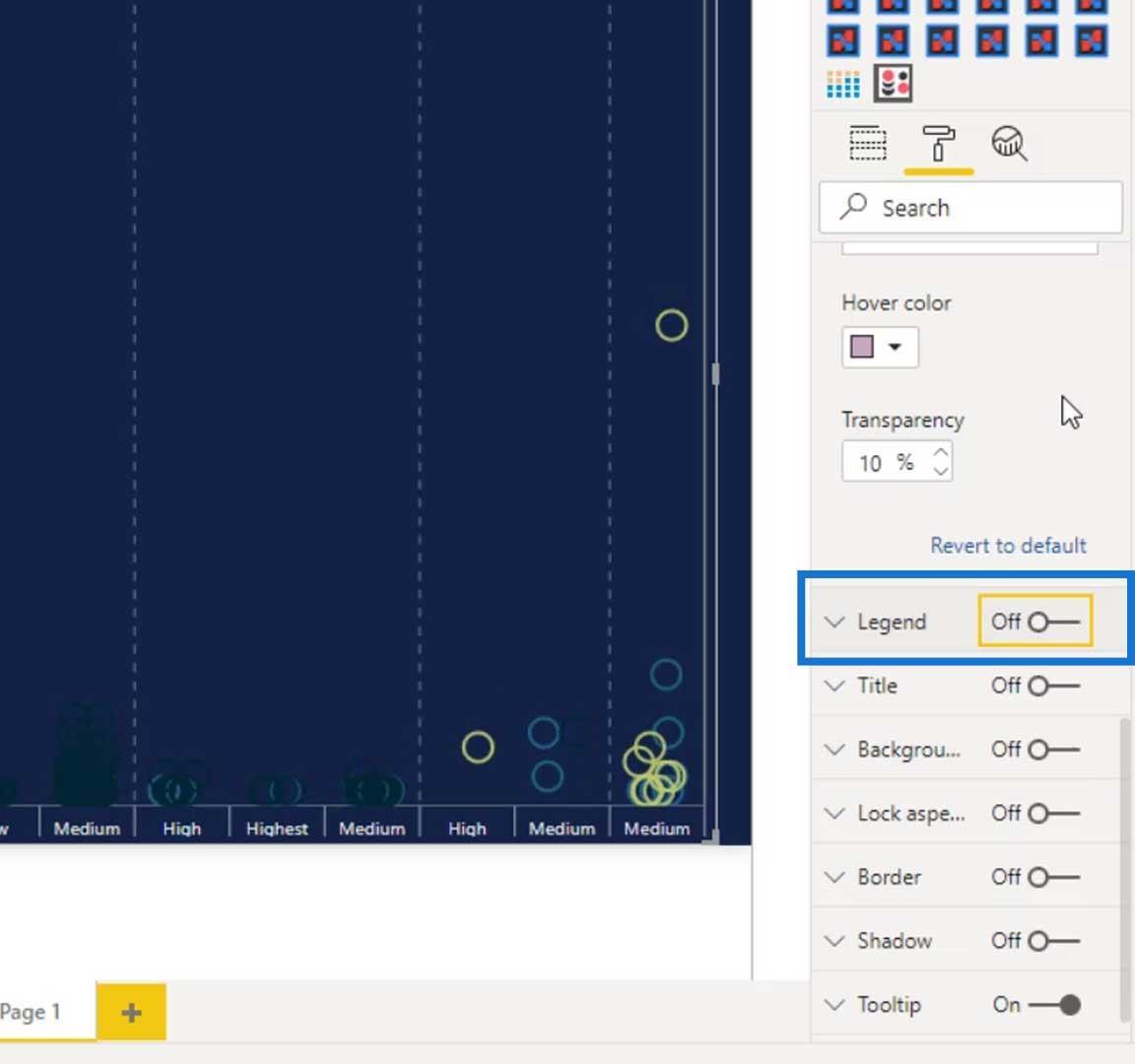

범례를 꺼서 텍스트 범례를 비활성화할 수도 있습니다 .

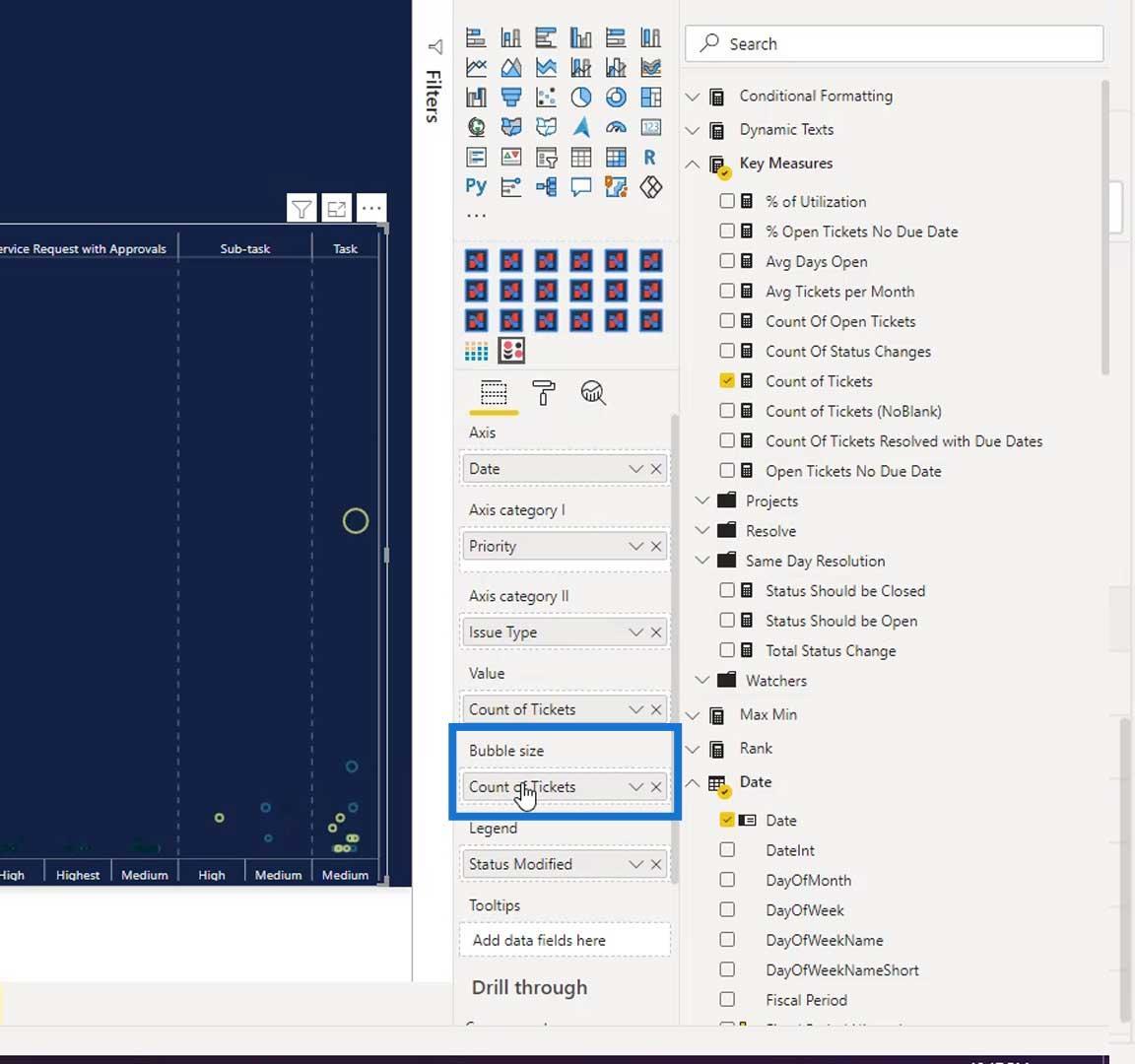

우리가 할 수 있는 또 다른 일은 측정값으로 거품 크기를 조정하는 것입니다. 예를 들어 티켓 수가 많을수록 거품의 크기가 커지는 출력을 원합니다. 따라서 티켓 수 측정값을 풍선 크기 필드 로 가져오겠습니다 .

보시다시피 이제 출력에 다양한 크기의 거품이 있습니다.

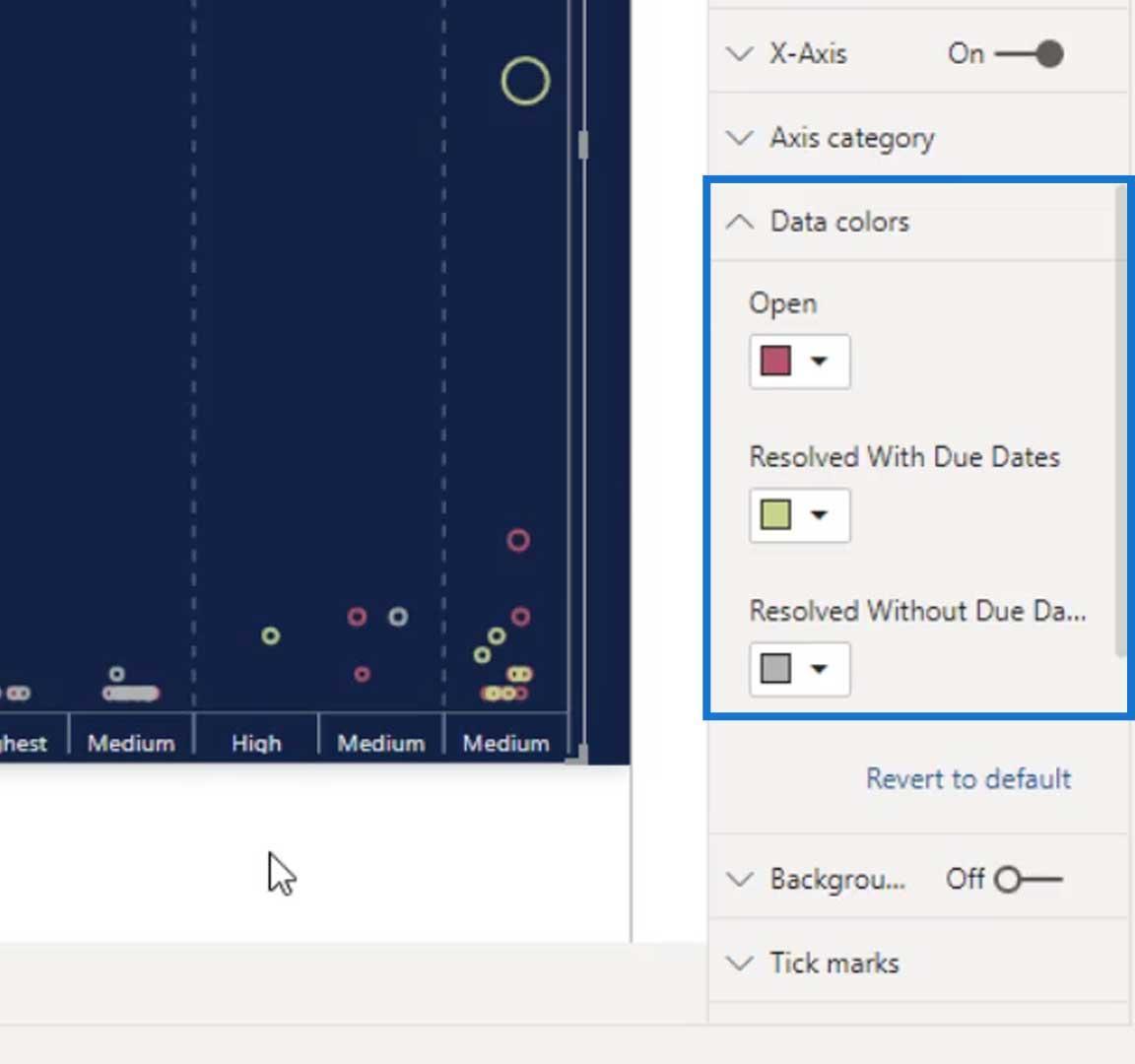

범례의 색상을 정의할 수도 있습니다. 데이터 색상 아래에서 이를 수행할 수 있습니다 . 여기에서 Open 티켓, Resolved With Due Dates 티켓 및 Resolved Without Due Dates 티켓 의 색상을 변경할 수 있습니다 .

점도표 그래프의 방향 옵션

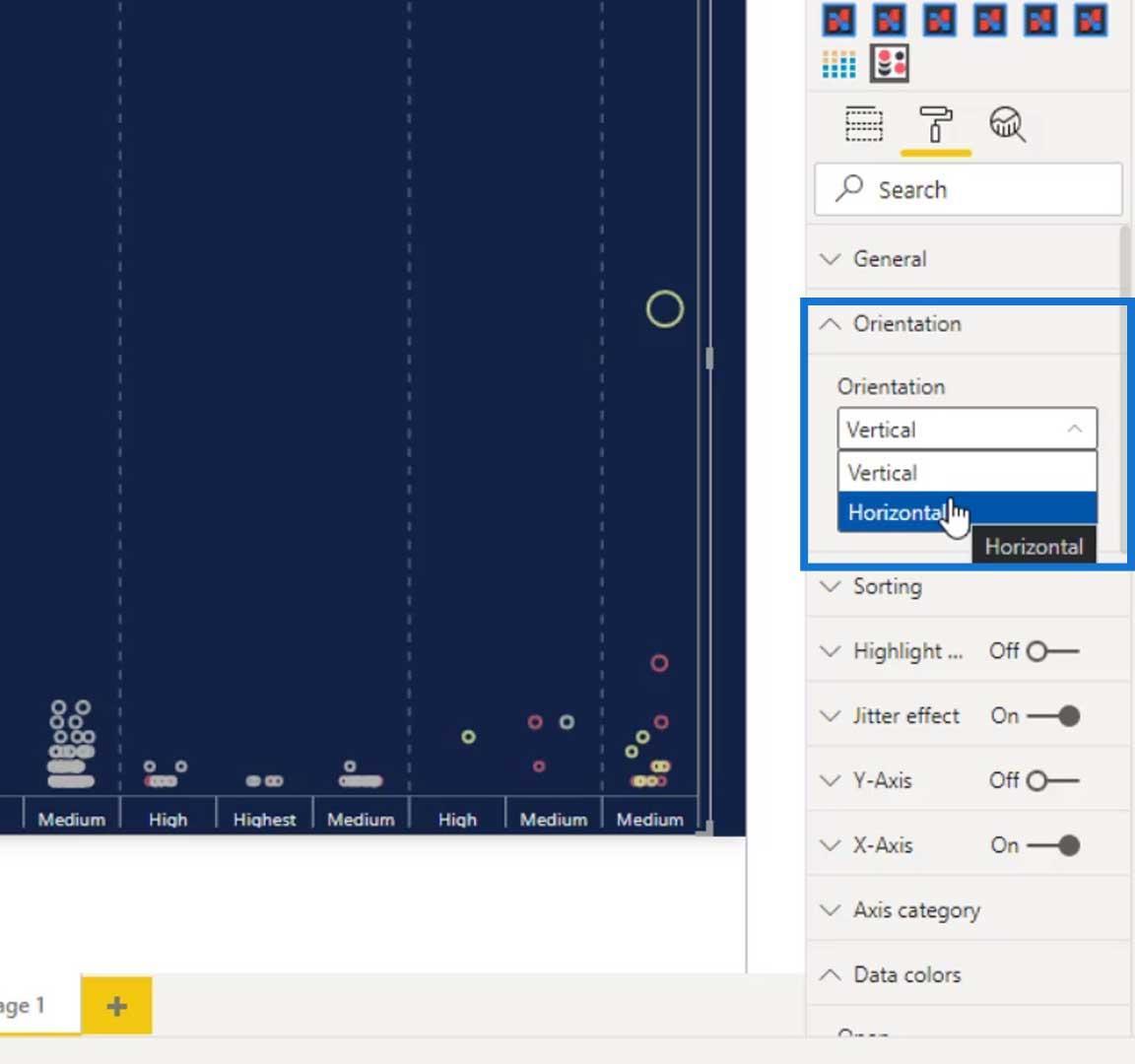

이 시각적 개체로 수행할 수 있는 또 다른 멋진 작업은 방향을 세로 또는 가로로 변경할 수 있다는 것입니다. 이 시나리오에서는 세로 방향이 가로 방향보다 더 좋습니다. 그럼에도 불구하고 다른 시나리오에서는 여전히 가로 방향을 사용할 수 있습니다.

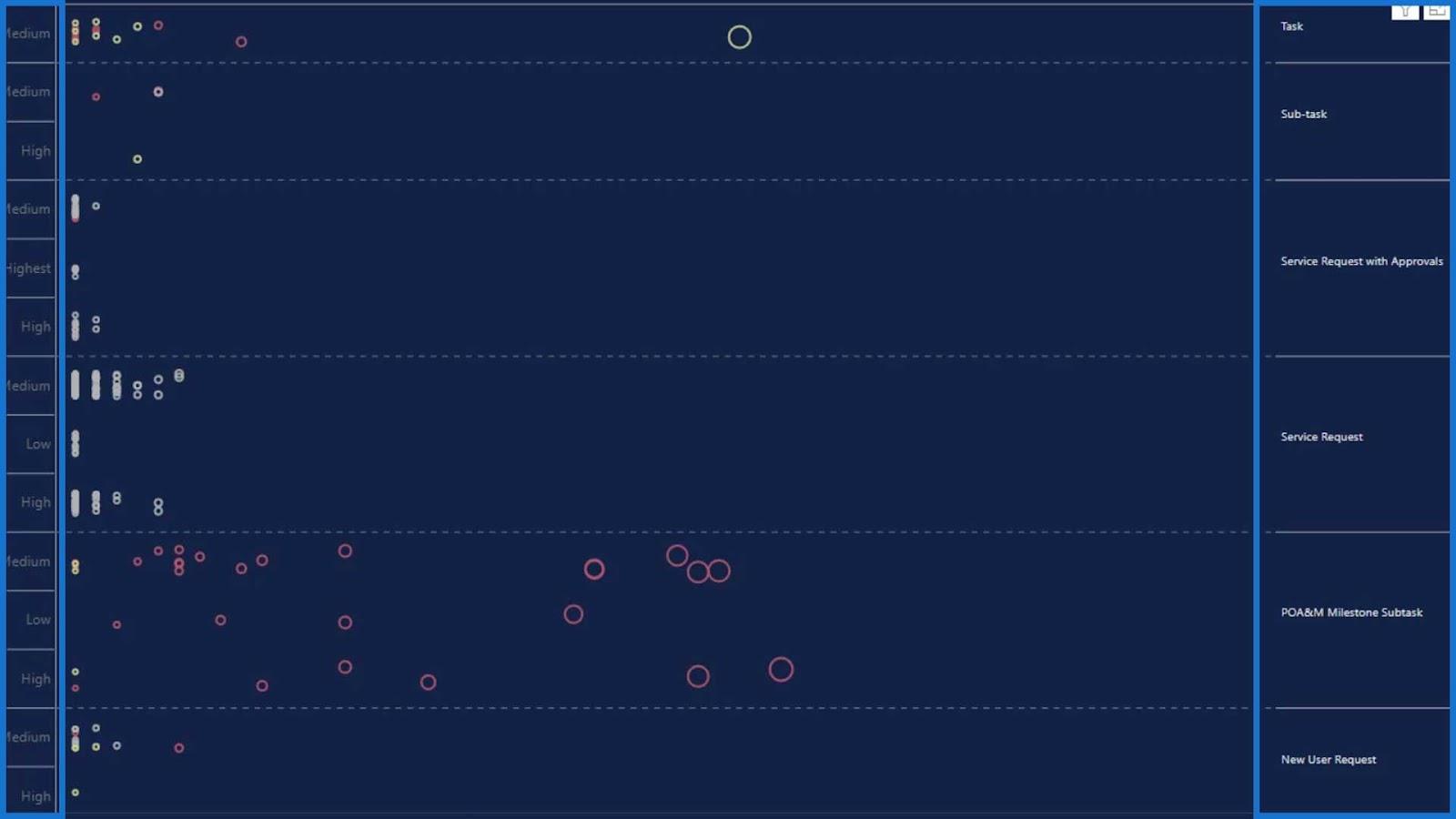

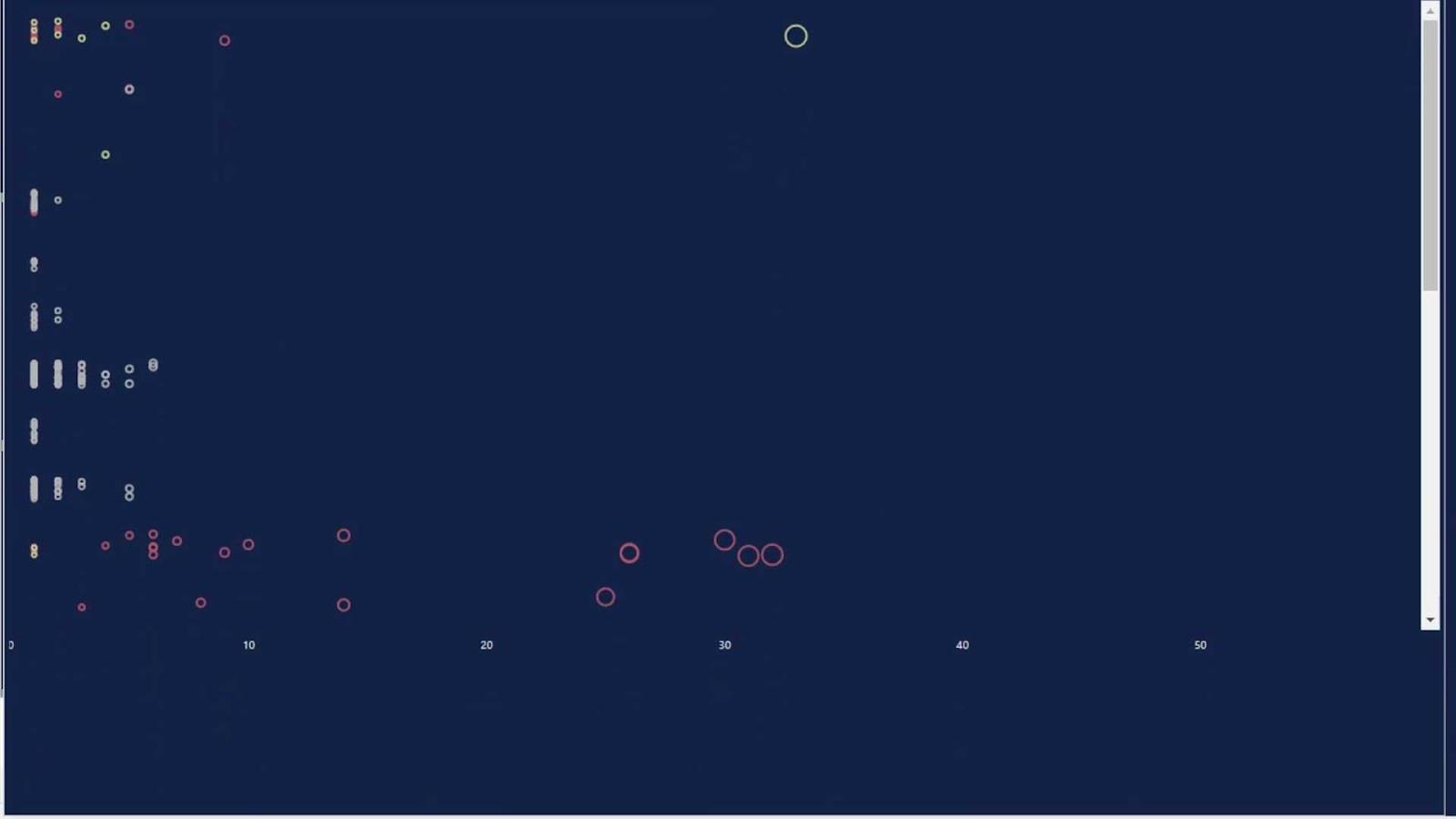

가로 방향을 사용하면 이런 모양이 됩니다.

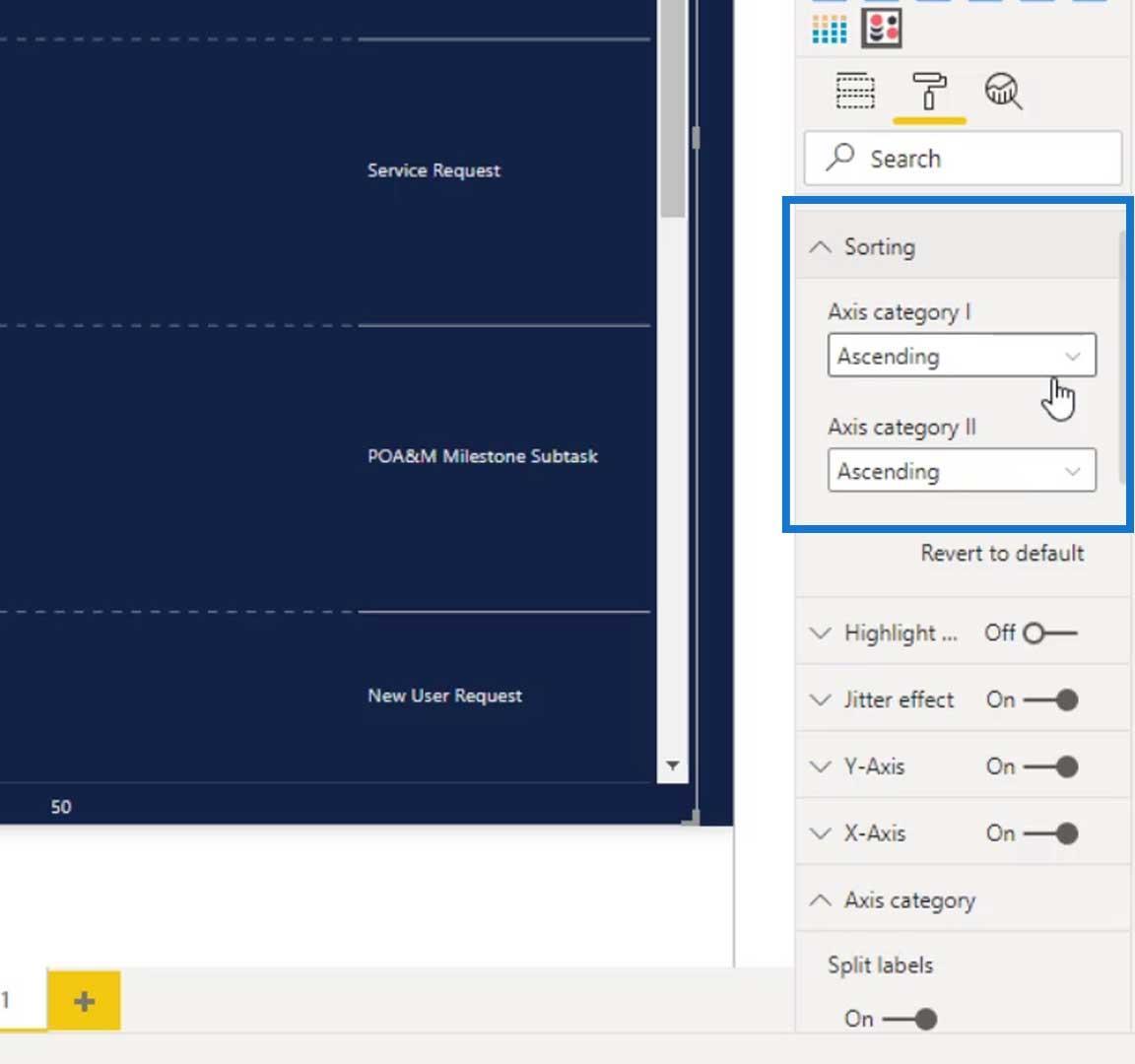

정렬 옵션 에서 오름차순 또는 내림차순을 통해 범주를 정렬할 수도 있습니다 .

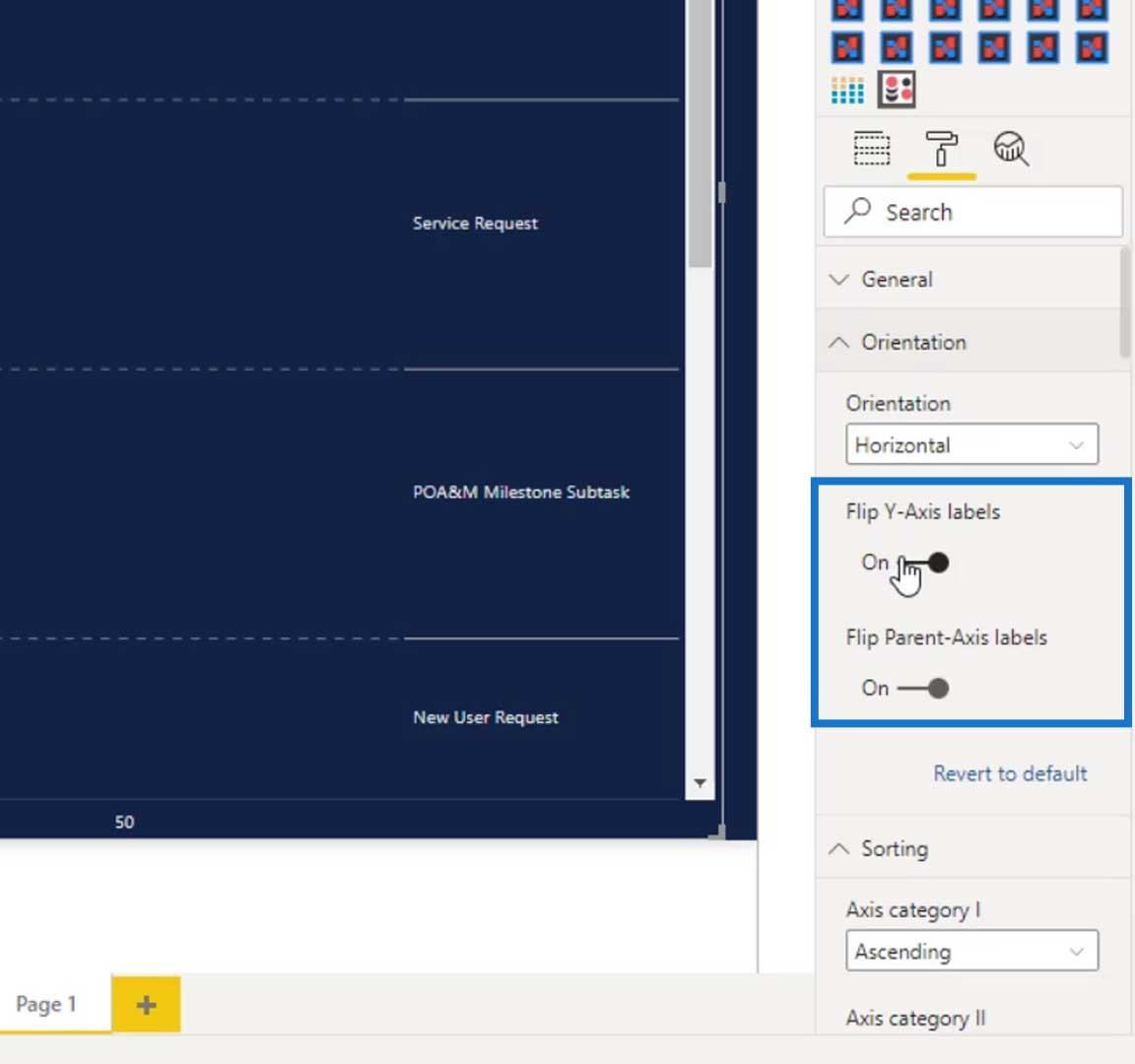

Orientation 아래에서 Y축 레이블 과 상위 축 레이블을 뒤집을 수도 있습니다 .

기본적으로 레이블은 다음과 같습니다.

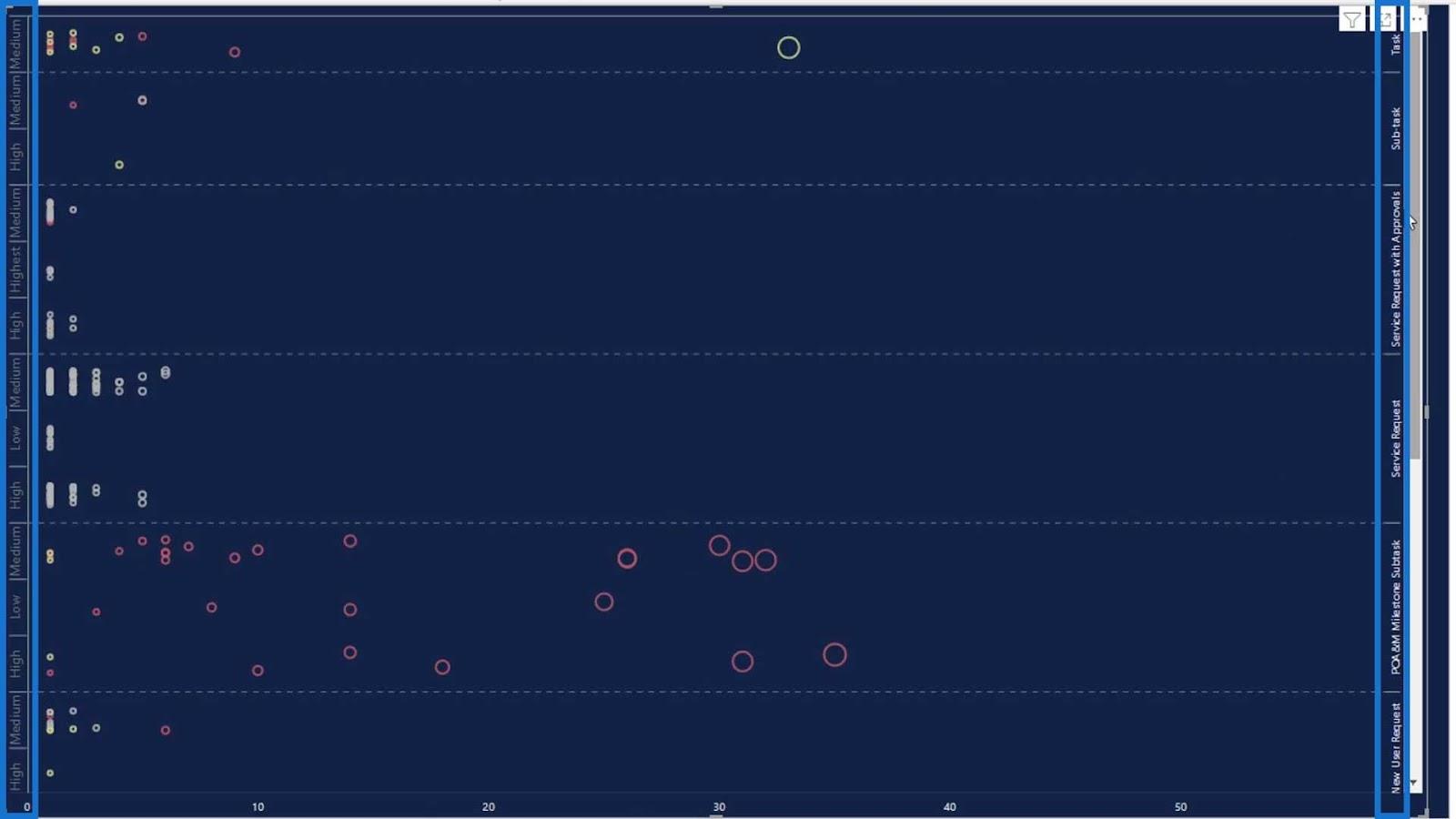

레이블을 뒤집으면 다음과 같이 표시됩니다. 이 시각적 개체를 다른 방향으로 사용할 수 있습니다.

새로운 LuckyTemplates 과정: 고급 시각화 기술
LuckyTemplates의 사용자 지정 시각적 보고서
LuckyTemplates용 사용자 지정 시각적 개체 활용

결론

이 자습서에서는 Dot Plot 사용자 지정 시각적 개체를 사용하는 방법 과 이를 통해 수행할 수 있는 다양한 옵션을 배웠습니다. 단순 축척으로 표시된 데이터 요소 그룹을 나타낼 때 이 시각적 개체를 사용합니다. 데이터 포인트가 몇 개인 경우 데이터 포인트에 레이블을 지정할 수도 있습니다.

점도표 그래프는 LuckyTemplates에서 가장 간단한 사용자 지정 시각적 개체 중 하나이며 중소 규모의 데이터 세트에 적합합니다. 척도에 가져온 여러 측정 값을 비교하는 데 유용합니다. 이 시각적 개체가 제대로 생성되면 보다 쉽고 효율적으로 비교할 수 있습니다.

다음 시간까지,

무다시르
