LuckyTemplates 아이콘 맵 시각적 개체: WKT 문자열

이 자습서에서는 LuckyTemplates 아이콘 맵 시각적 개체에서 잘 알려진 텍스트 기능을 사용하는 방법에 대해 설명합니다 . 이 블로그 게시물에서는 지리 공간적 프로젝트에서 LuckyTemplates를 사용하는 방법을 자세히 설명합니다.

Power BI 아이콘 맵은 가장 다양하고 복잡한 매핑 시각적 개체 중 하나입니다. 다른 맵 비주얼에는 아직 부족한 기능을 제공합니다. 다양한 지도 형식, 툴팁을 지원하고 더 나은 데이터 보안을 요구합니다.

배달 경로 또는 가스 라인과 같은 흐름을 시각화하고 분석하기 위해 아이콘 맵 시각적 개체는 상당한 이점을 제공합니다.

이 튜토리얼은 아이콘 맵이 할 수 있는 모든 것을 보여주는 것이 아닙니다. 이는 WKT (Well Known Text) 문자열을 사용하는 컨텍스트에 초점을 맞출 뿐입니다 .

목차

• LuckyTemplates 아이콘 맵의 WKT(잘 알려진 텍스트)
• LuckyTemplates 아이콘 맵에서 WKT 문자열을 사용하기 위한 샘플 시나리오
  • 1. 쿼리 병합
  • 2. 테이블 확장
  • 3. fromstring 및 tostring 경로 생성 및 병합
  • 4. 잘 알려진 텍스트 만들기
  • 5. 가치가 없는 시각적 데이터에 가치 추가
  • 6. LuckyTemplates 아이콘 맵 시각적 개체의 필드 완료
  • 7. LuckyTemplates에서 아이콘 맵 비주얼 수정
  • 8. 툴팁 추가
  • 9. 출력
• 배달 경로를 기반으로 하는 샘플 LuckyTemplates 아이콘 맵 시나리오
  • 1. 데이터세트
  • 2. 아이콘 맵 시각화
• 결론

LuckyTemplates 아이콘 맵의 WKT(잘 알려진 텍스트)

잘 알려진 텍스트 문자열은 점 으로 구분된 경도 와 위도 의 조합입니다 . 이들을 하나의 레코드로 결합하면 선, 모양 또는 다각형이 생성됩니다.

잘 알려진 텍스트 문자열 이 없는 경우 파워 쿼리에서 위도 및 경도 데이터를 쉽게 변환할 수 있습니다 .

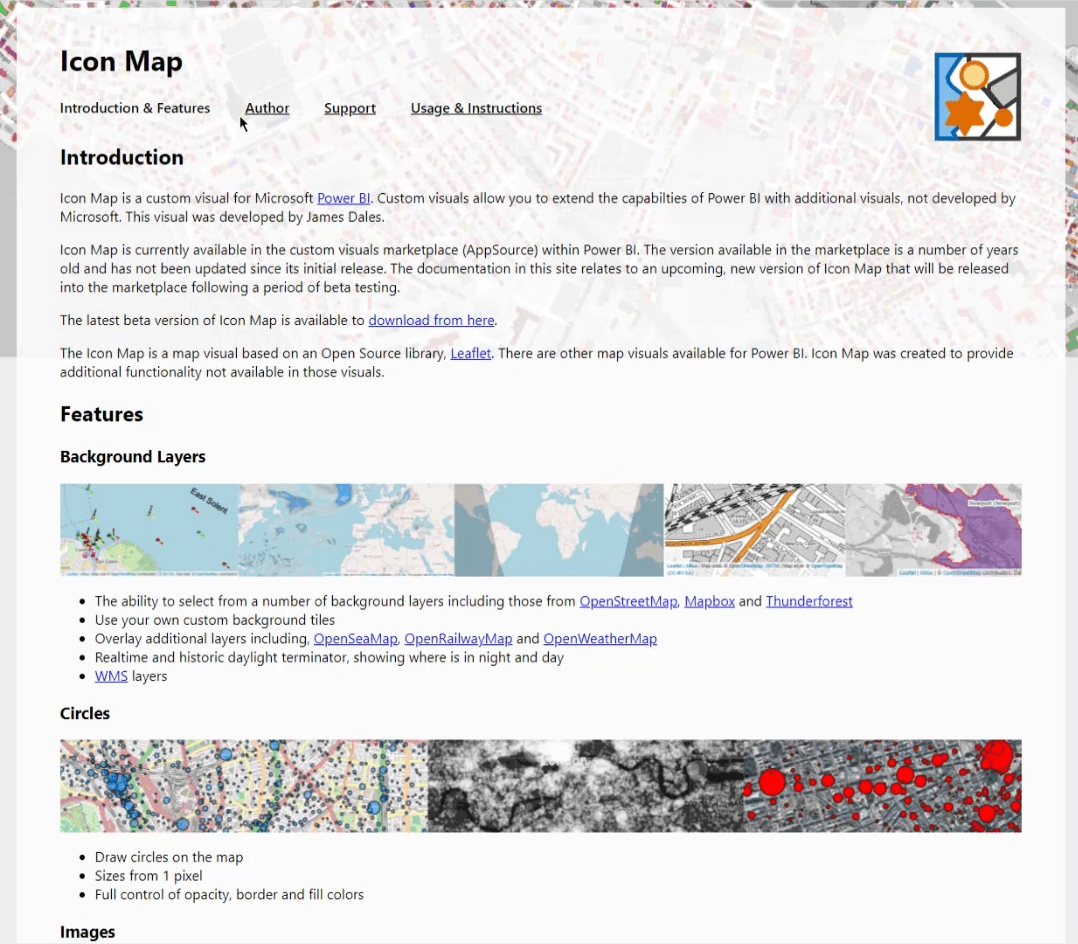

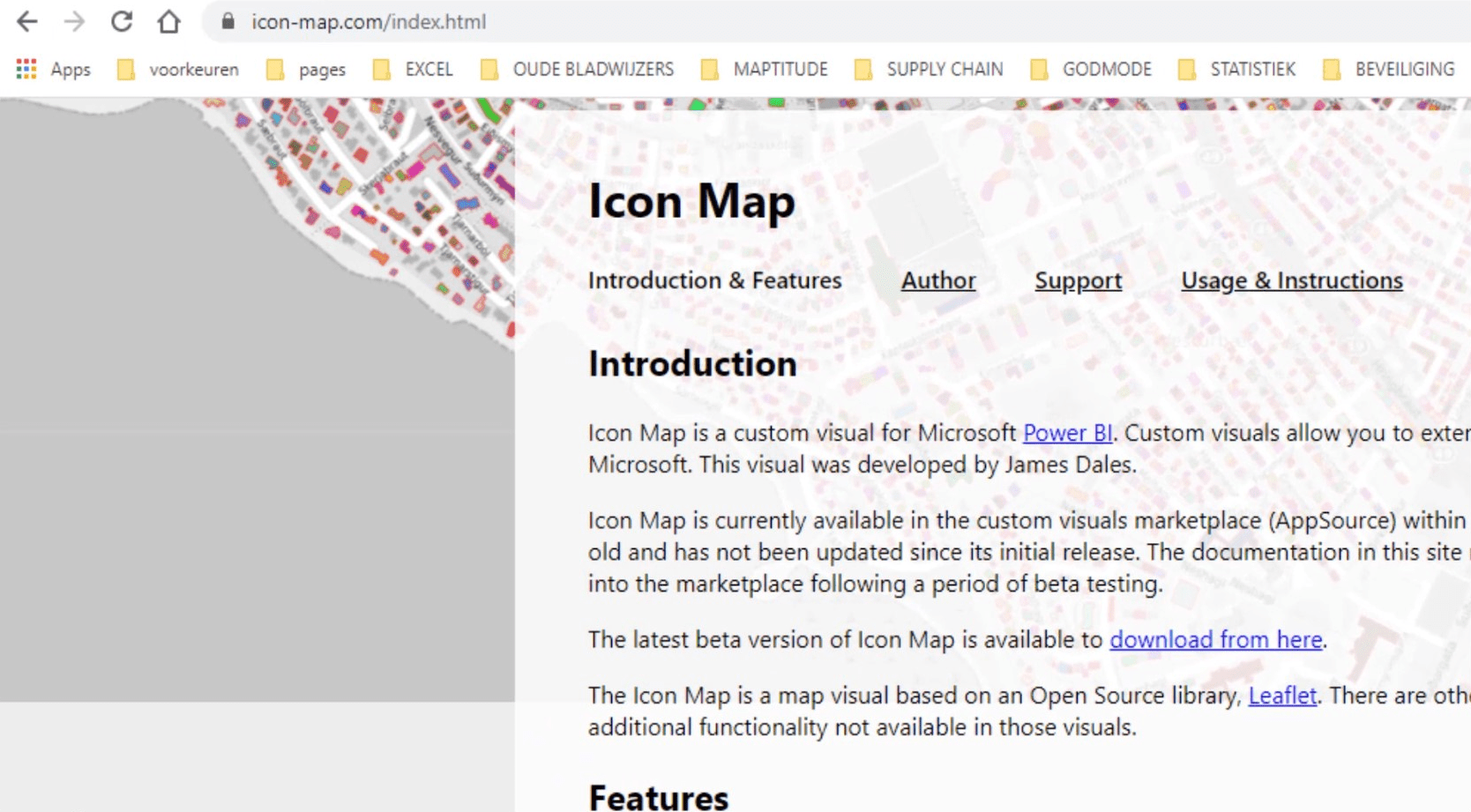

이 웹 사이트 에서 LuckyTemplates 아이콘 맵 시각적 개체를 가져올 수 있습니다 (이 글을 쓰는 시점에서는 아직 베타 버전임).

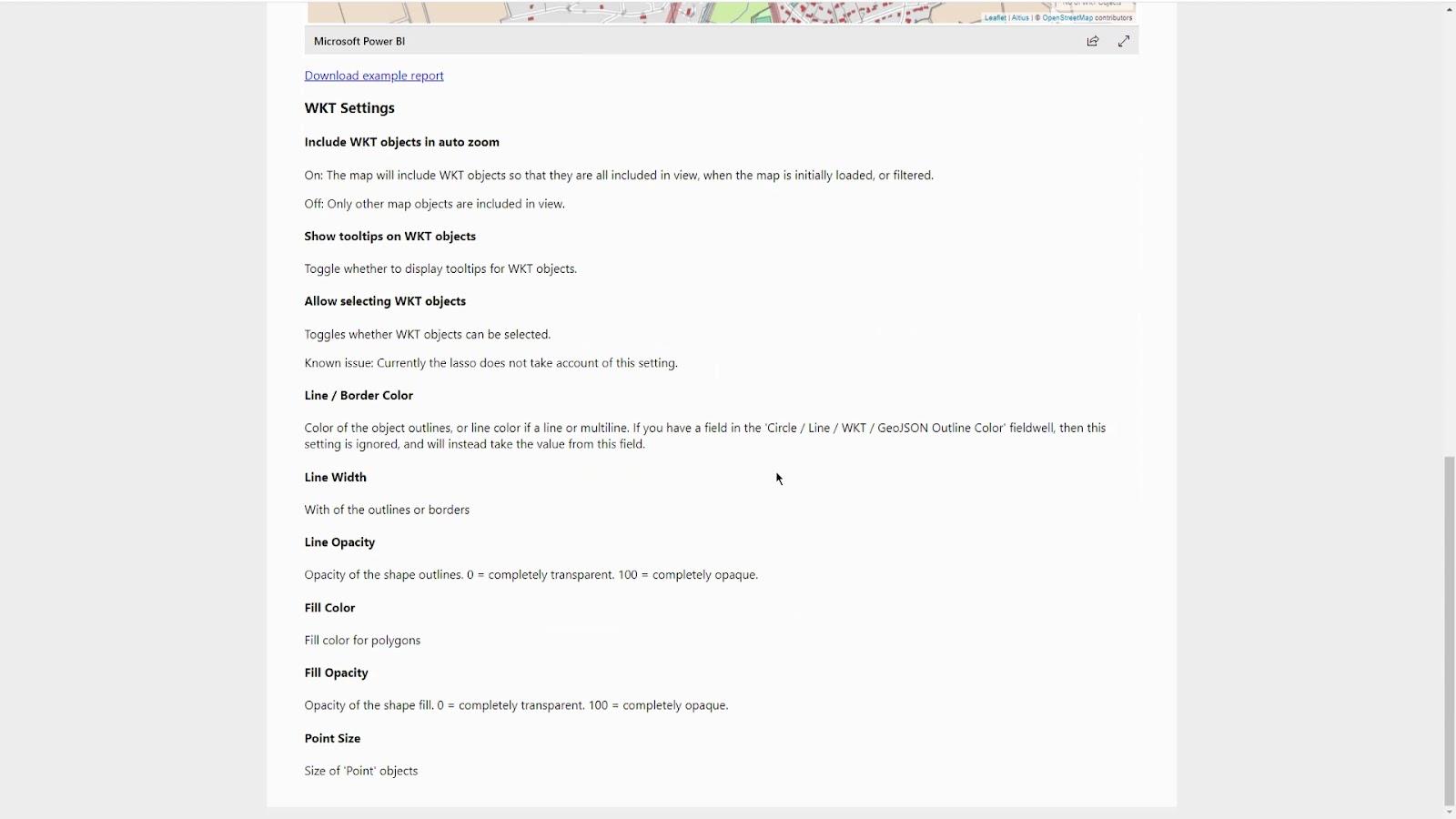

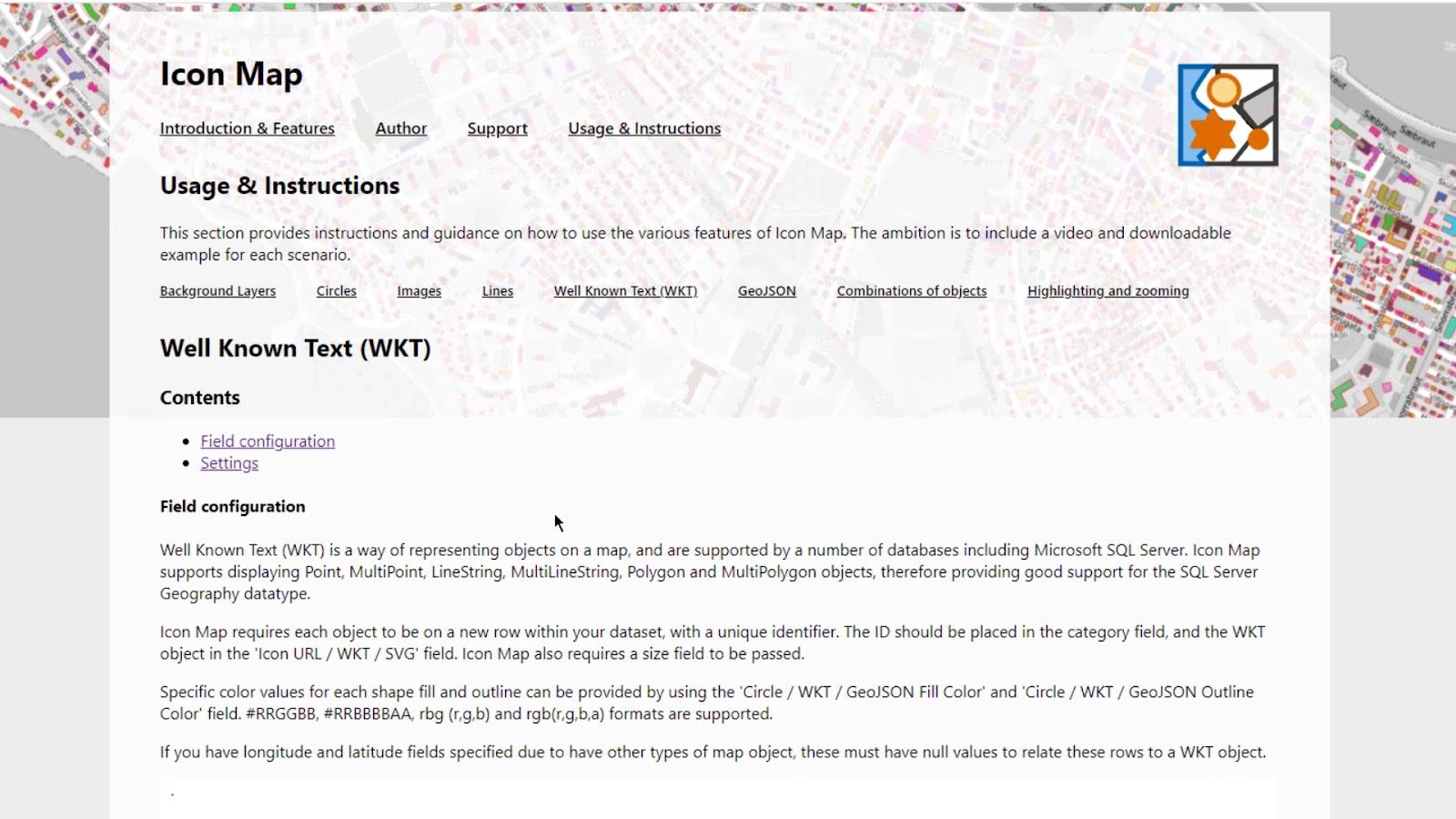

이 웹 페이지에는 많은 작업 예제가 있습니다. 그러나 시각적 개체와 앱 소스는 모든 최근 변경 사항을 지원하지 않습니다. James Dales(개발자)에 따르면 이 글을 쓰는 시점에서 베타 버전에 대한 Microsoft의 승인이 보류 중입니다.

LuckyTemplates 아이콘 맵에서 WKT 문자열을 사용하기 위한 샘플 시나리오

첫 번째 예에서는 가스 라인용 WKT 문자열을 사용하여 여러 레이어를 표시하는 방법을 보여 드리겠습니다 . 네덜란드의 한 가스 공급업체 웹사이트에서 일부 정보를 다운로드했습니다. 이 예를 만들기 위해 역과 파이프라인을 가져왔습니다.

1. 쿼리 병합

이 예제의 첫 번째 부분은 쿼리를 병합하는 것입니다.

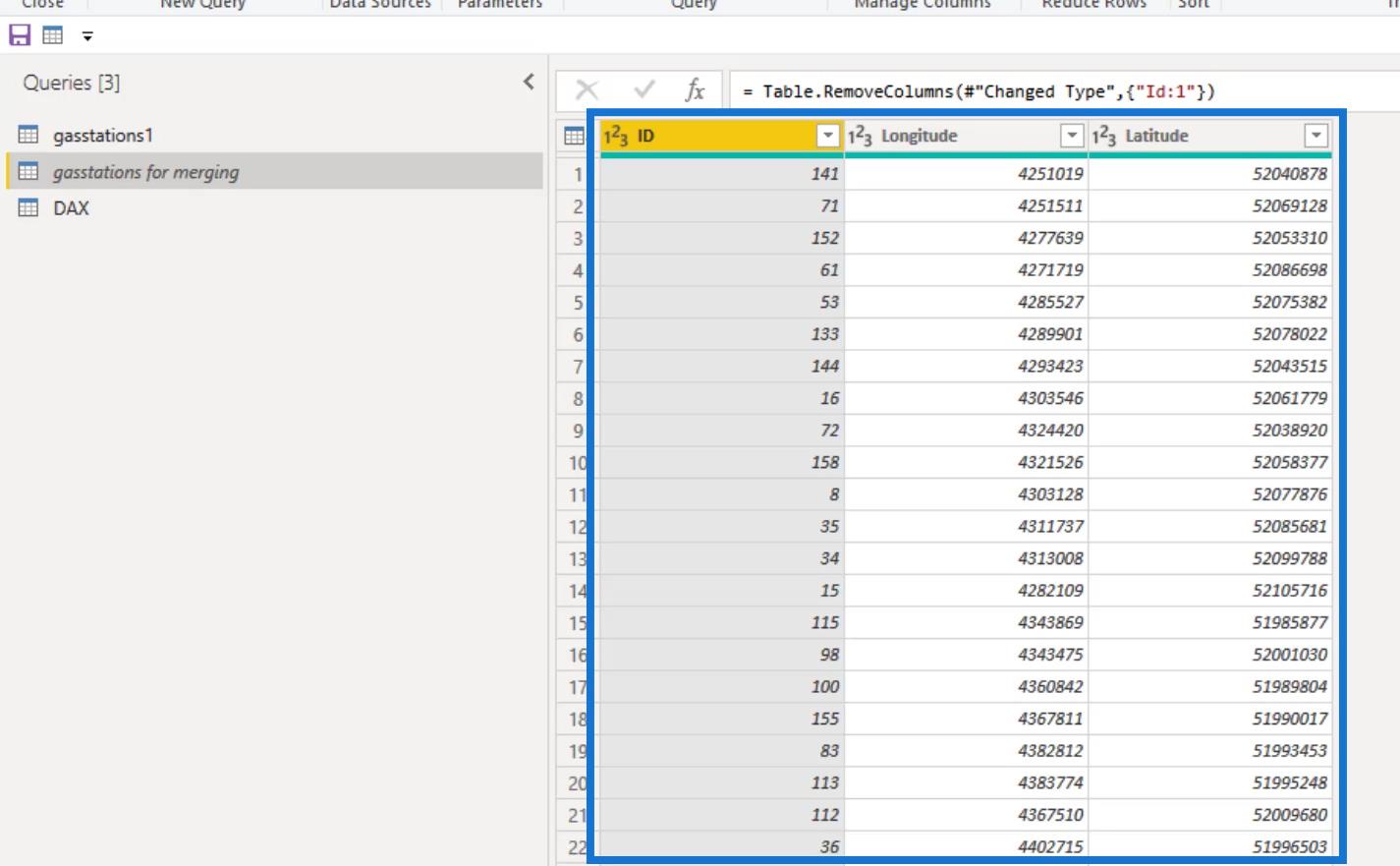

" 병합을 위한 가스스테이션 " 쿼리에는 ID , Longitude 및 Latitude 열이 포함되어 있습니다.

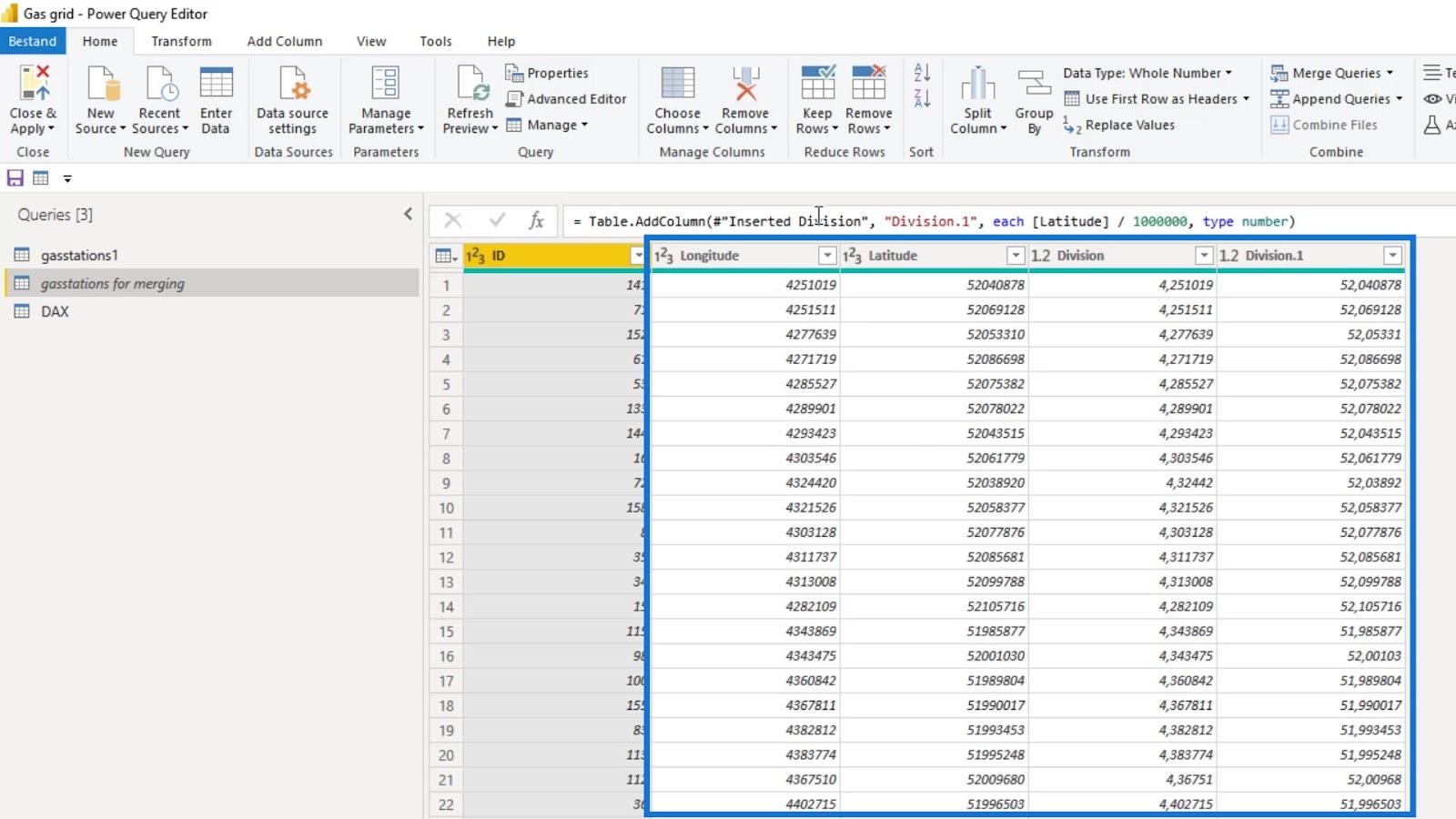

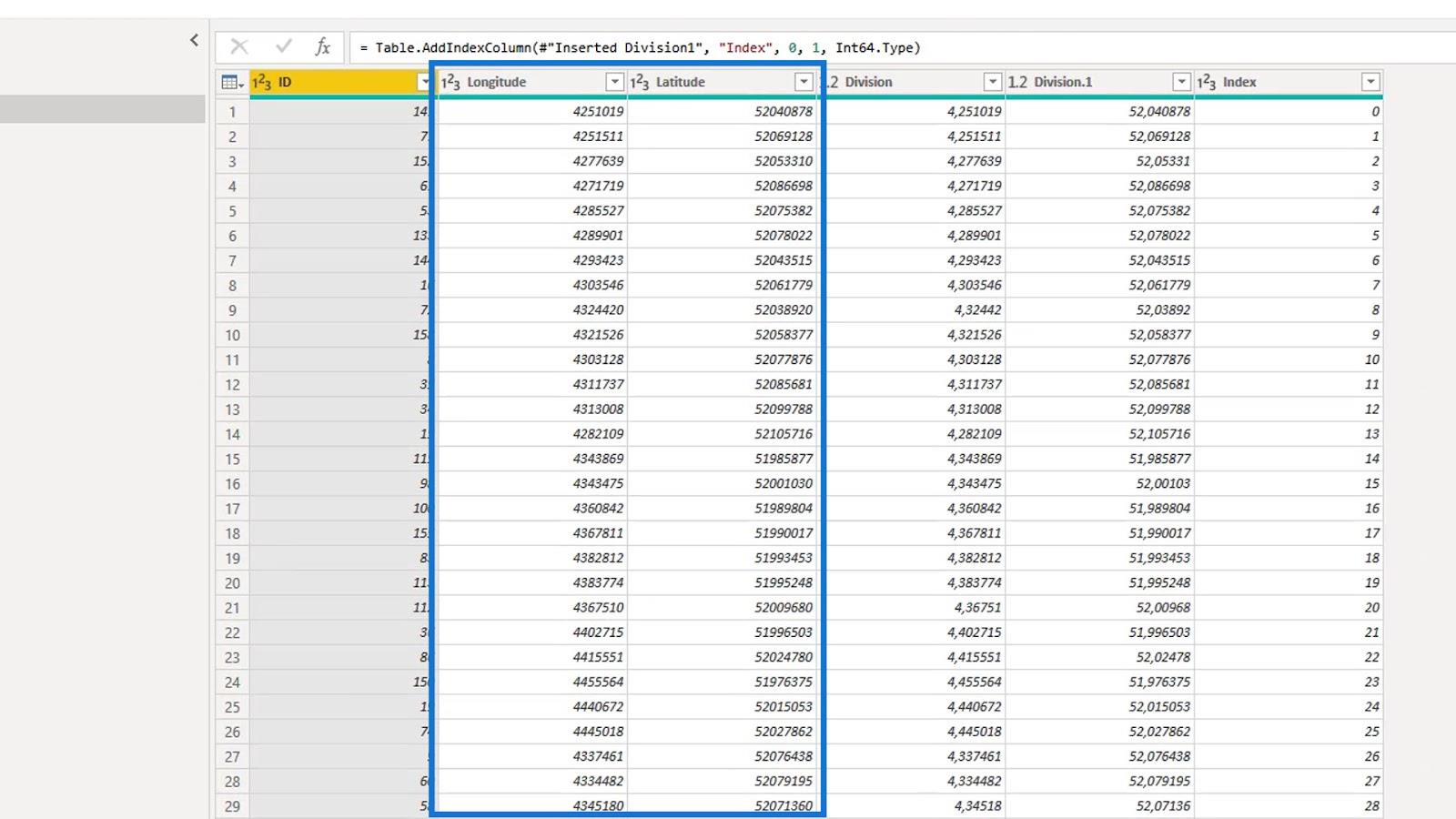

먼저 Longitude 및 Latitude 열의 숫자를 다시 작업하여 2구간 열에 경도와 위도를 생성했습니다 . 보시다시피 Longitude 는 Division 열과 유사 하고 Latitude 는 Division.1 열과 유사합니다 .

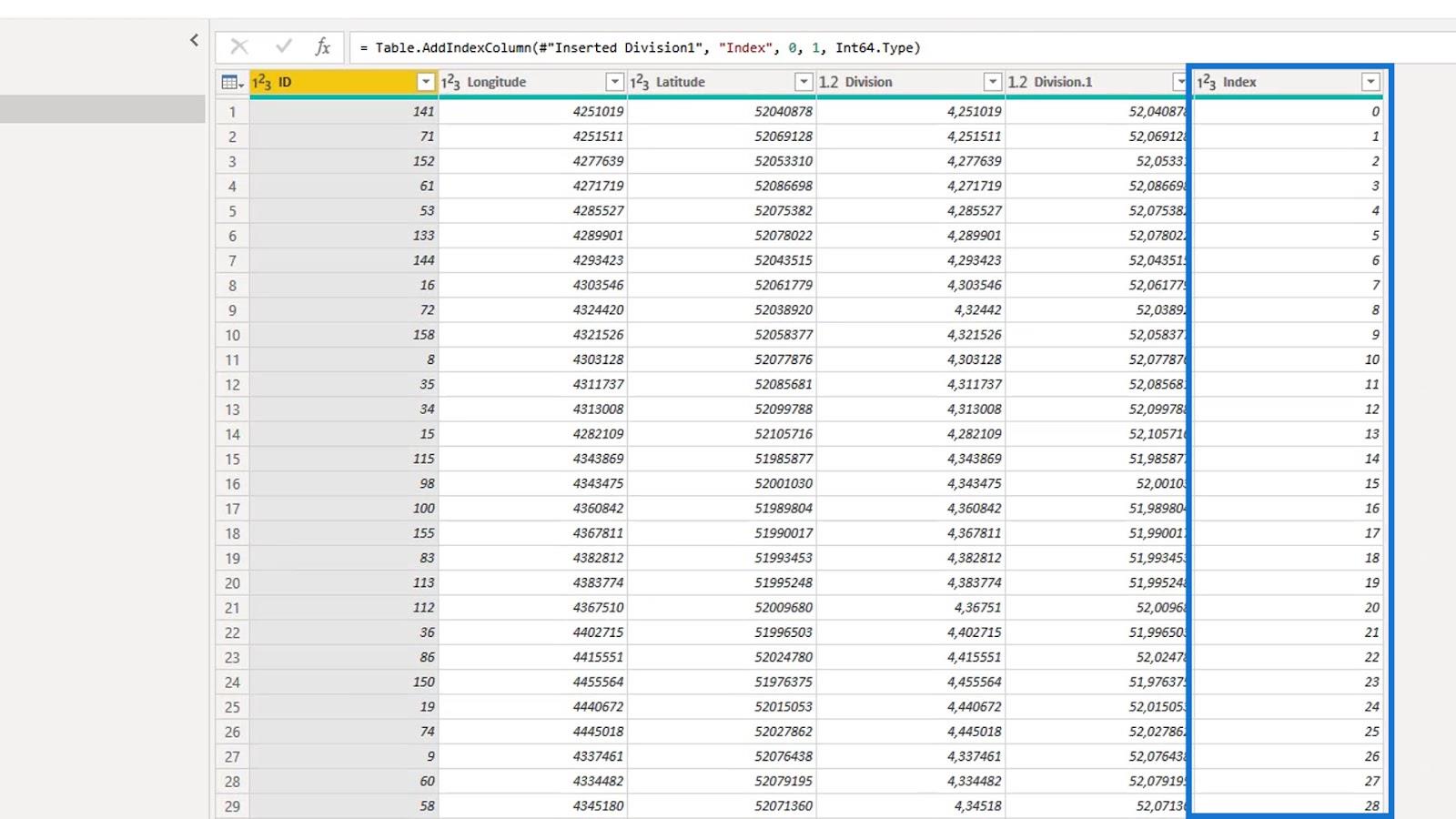

그런 다음 인덱스 열을 추가했습니다 .

경도 및 위도 열을 제거했습니다 .

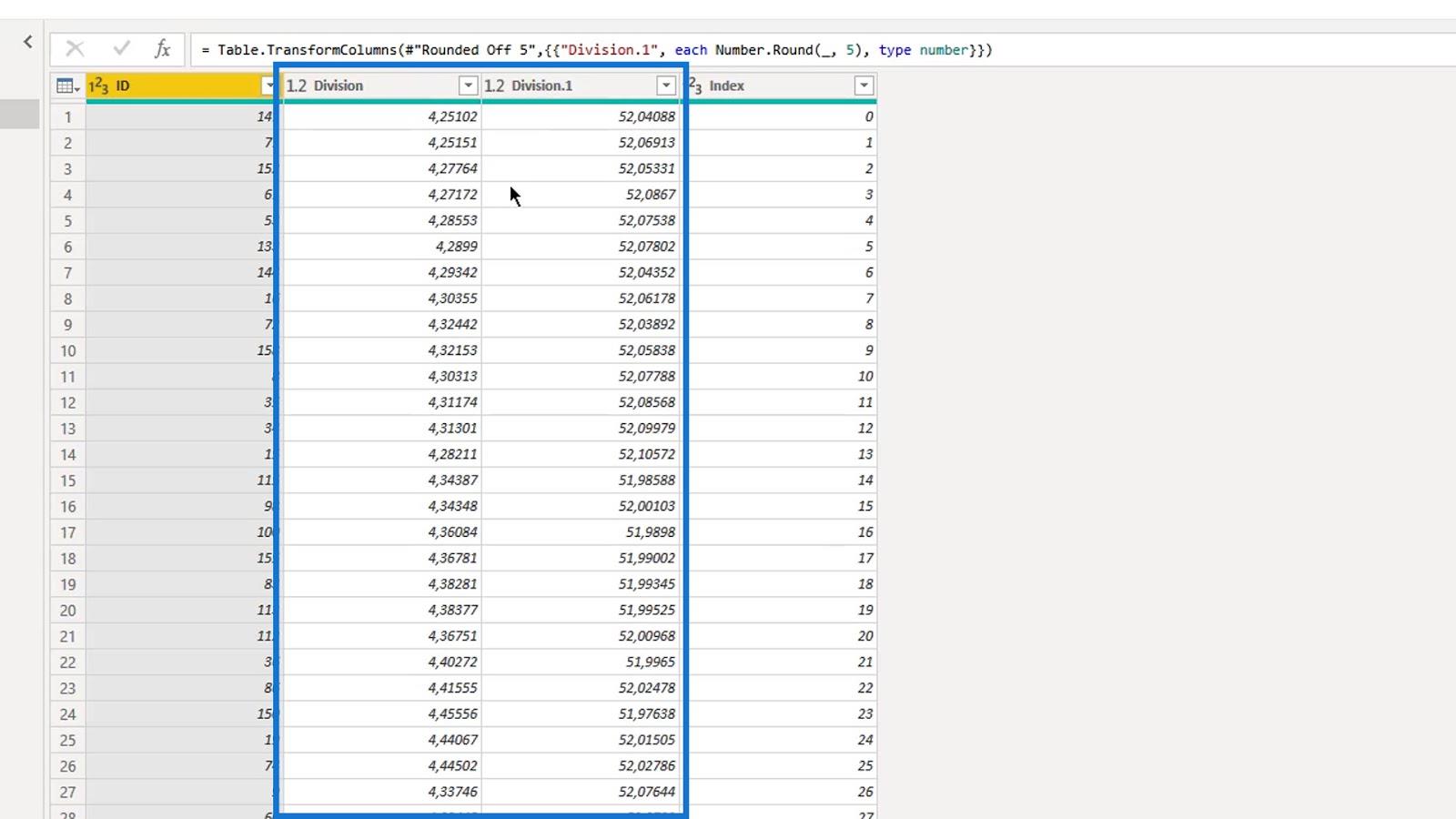

그런 다음 재작업한 위도와 경도를 다섯 자리로 반올림했습니다.

5자리로 반올림하면 약 1미터의 정확도가 나오므로 이 시나리오에서는 충분합니다. 일반적으로 더 많은 메모리를 절약하기 위해 4로 내림합니다.

0부터 시작하는 인덱스 열이 있는 " gasstations for merging " 쿼리를 복제 하고 이름을 " gasstations1 " 쿼리로 지정했습니다.

이 쿼리에서는 1 로 시작하는 다른 Index 열을 만들었습니다 .

이 쿼리에서 내 목표는 각 주유소에 대해 경도와 위도 쌍을 만드는 것입니다 . 그런 다음 두 개의 순차 쌍을 하나의 레코드에서 하나의 텍스트 문자열로 결합합니다 . 이것은 스테이션 사이의 파이프라인 섹션을 나타냅니다.

인덱스 열을 사용하여 두 쿼리를 병합했습니다. 결과적으로 " gasstations1 " 쿼리의 인덱스가 1인 레코드와 원래 쿼리( 병합을 위한 gasstations )의 인덱스가 1인 레코드가 병합됩니다.

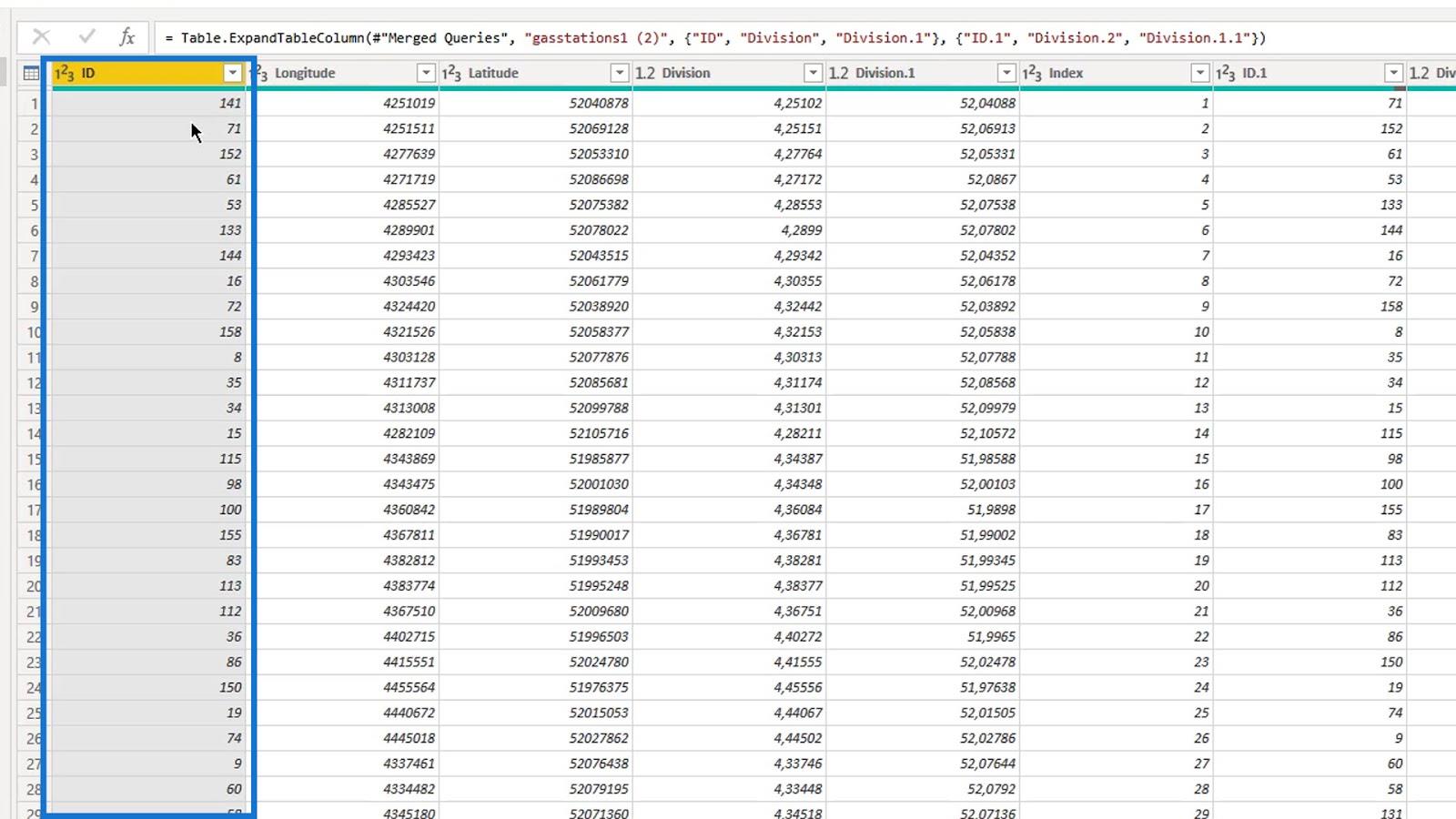

ID 열의 순서를 따라 스테이션을 두 쌍으로 연결했습니다.

따라서 141번 과 71번은 한 레코드에 표시된 것처럼 인접 스테이션입니다. 한 쌍으로 그들은 가스 라인의 특정 섹션을 나타냅니다. 71 및 152 와 ID 열의 후속 레코드 에도 적용됩니다 .

2. 테이블 확장

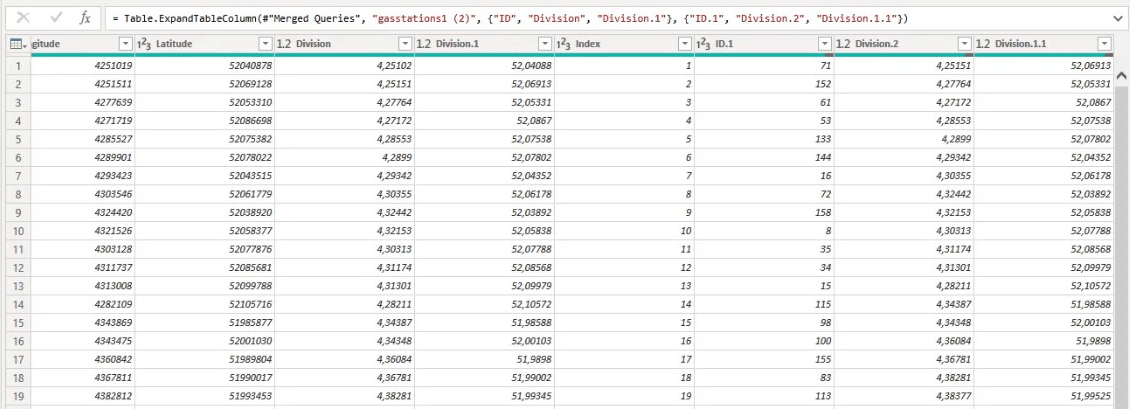

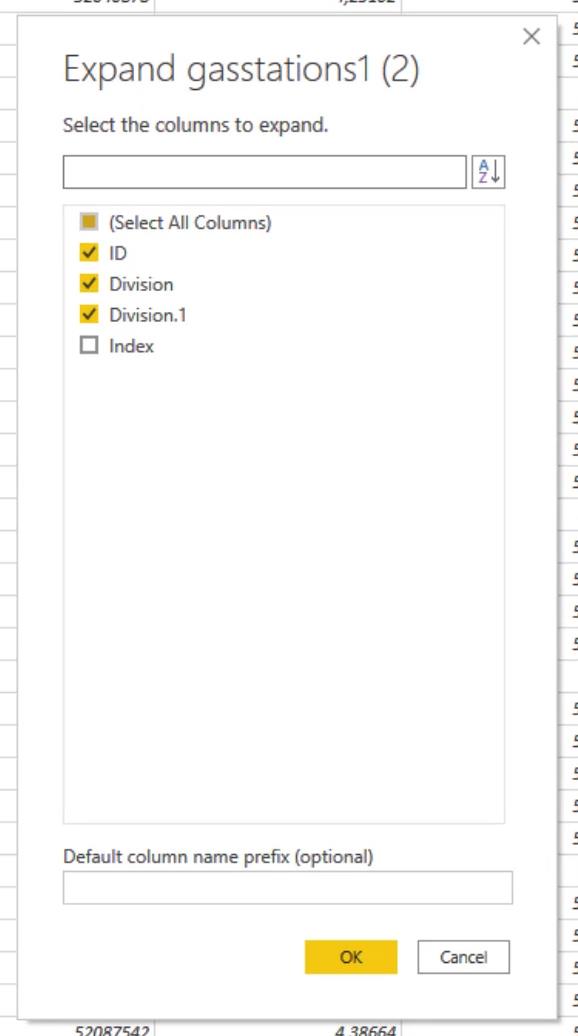

Index 열을 기반으로 쿼리를 병합한 후 테이블을 확장하고 ID , Latitude 및 Longitude 열을 유지해야 합니다 . ID 는 Well Known Text ID 의 두 스테이션 부분으로 사용됩니다 . 나중에 이 열이 필요하지 않기 때문에 이름을 변경하지 않았습니다.

3. fromstring 및 tostring 경로 생성 및 병합

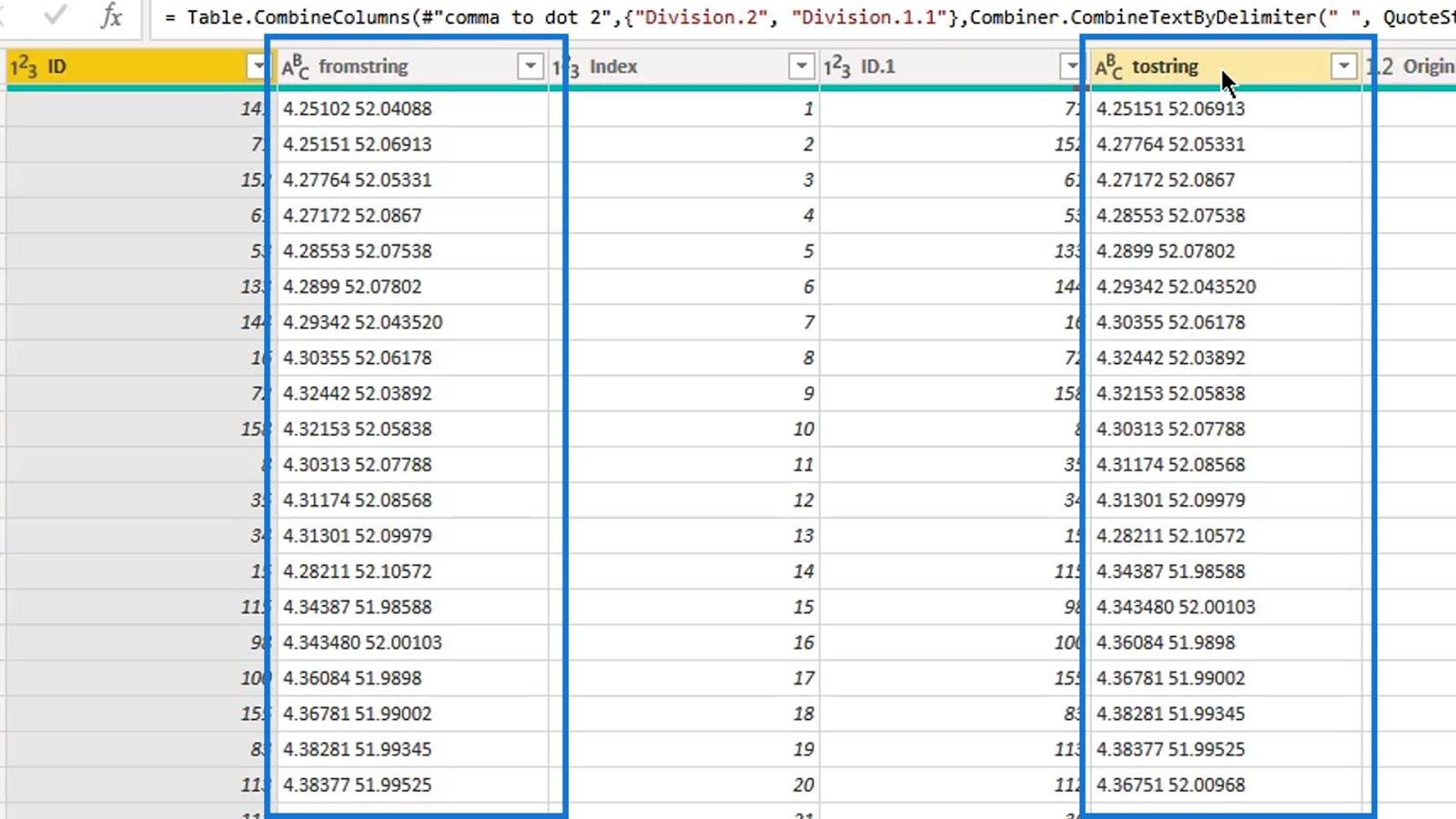

먼저 fromstring 및 tostring 열을 만들었습니다.

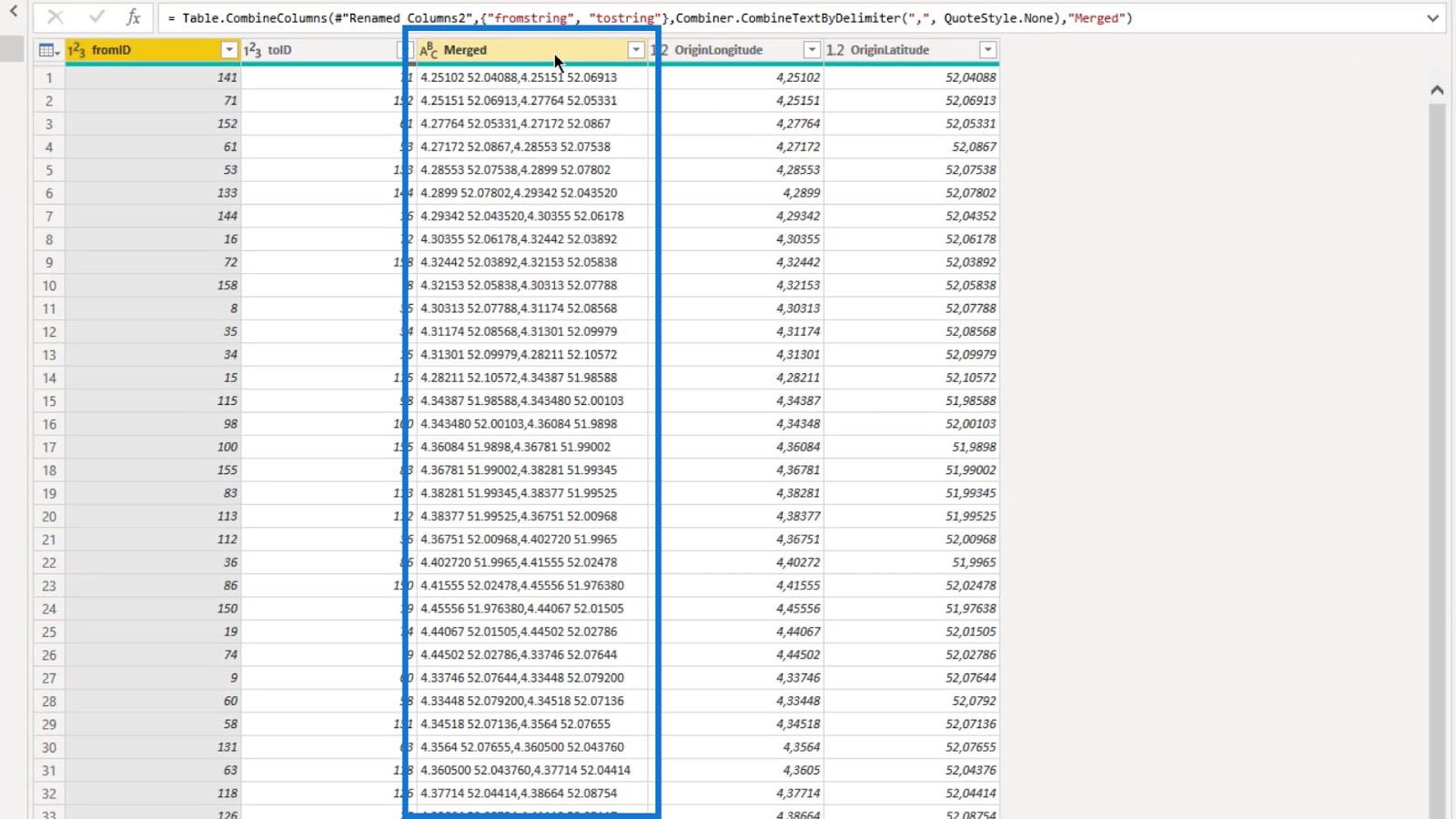

그런 다음 그것들을 하나의 열로 병합하고 이름을 " 병합됨 "으로 지정했습니다.

4. 잘 알려진 텍스트 만들기

fromstring 및 tostring 열을 생성한 후 WKT 문자열 열을 생성했습니다 .

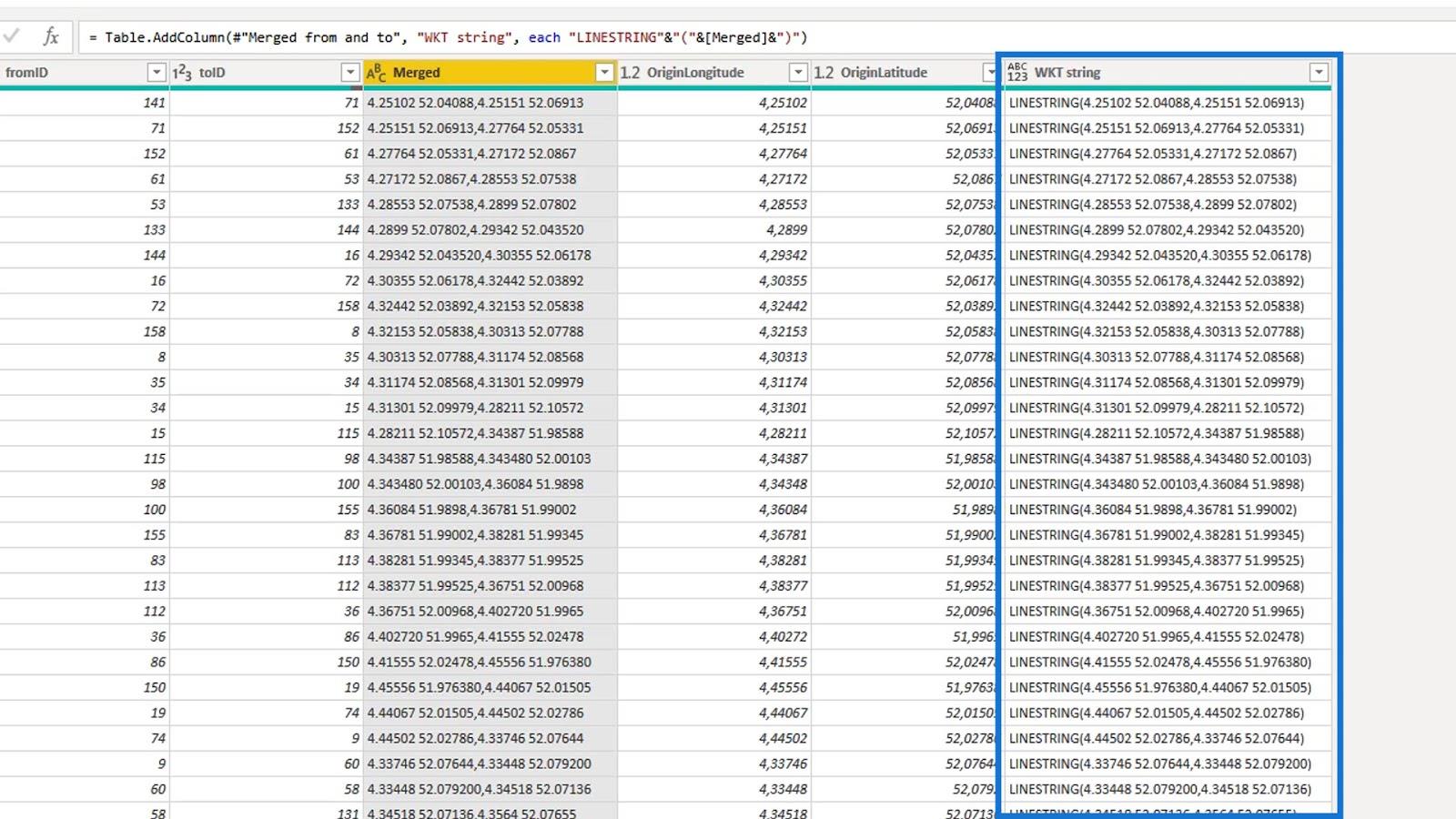

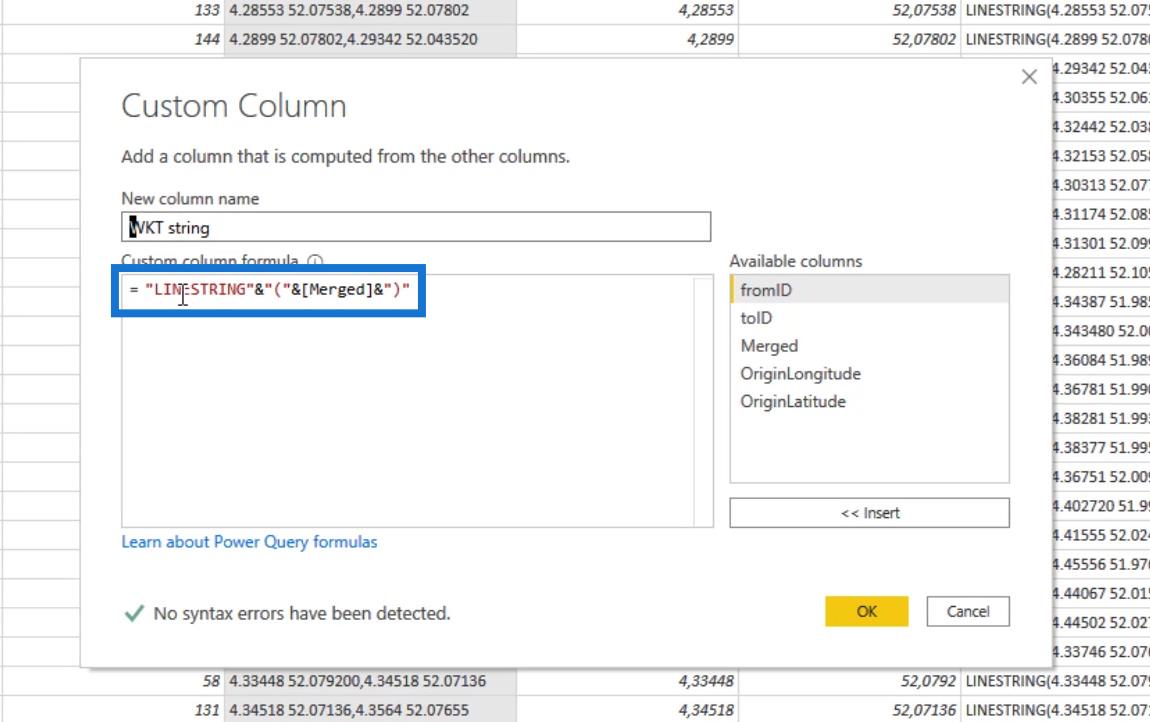

Well Known Text는 병합된 열에 키워드 LINESTRING을 추가하여 생성됩니다.

따라서 이제 LuckyTemplates 아이콘 맵 시각적 개체에서 허용되는  Well Known Text 문자열로 한정됩니다.

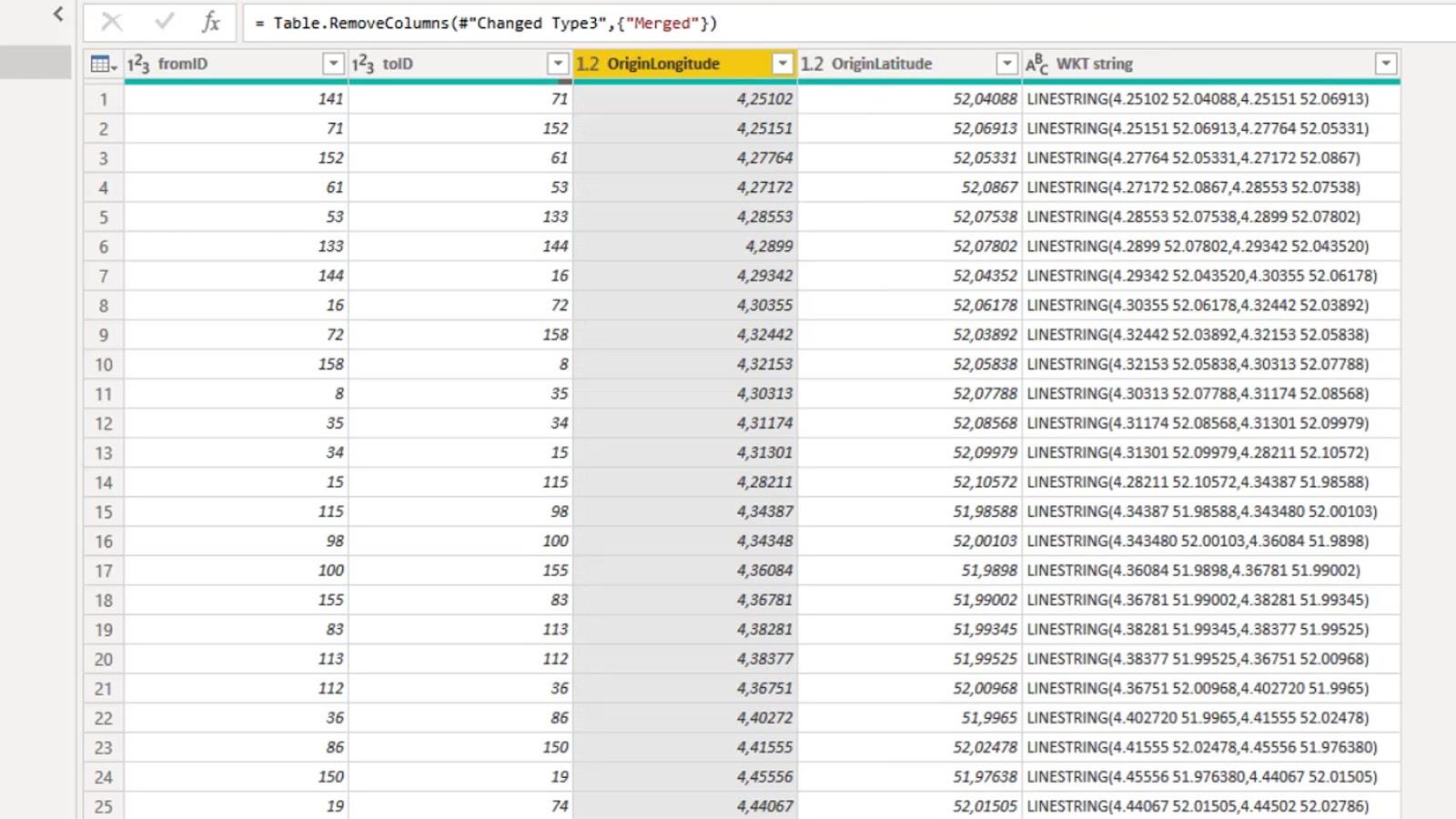

다음으로 한 일은 병합된 열을 제거하는 것이었습니다.

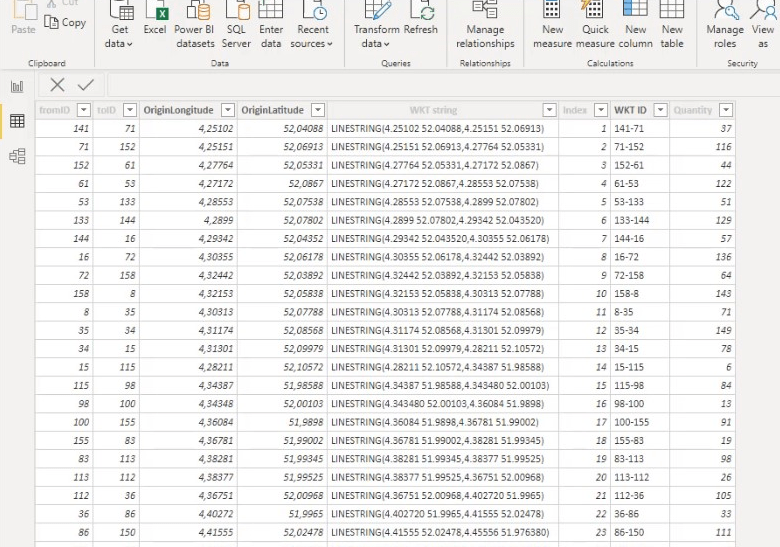

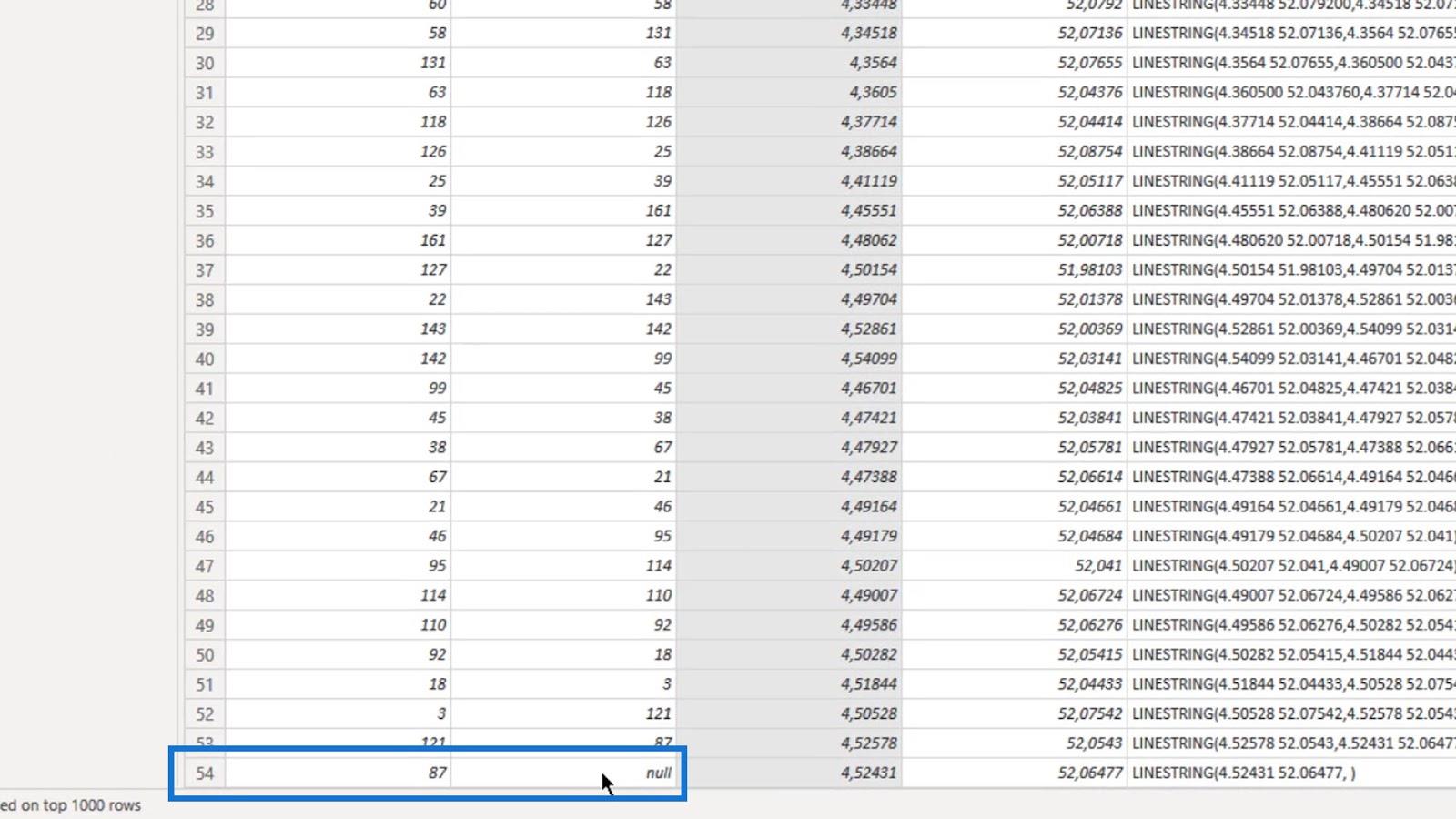

보시다시피 마지막 행에는 값이 없습니다. 인접한 역이 없기 때문입니다. 그래서 마지막 행을 제거했습니다.

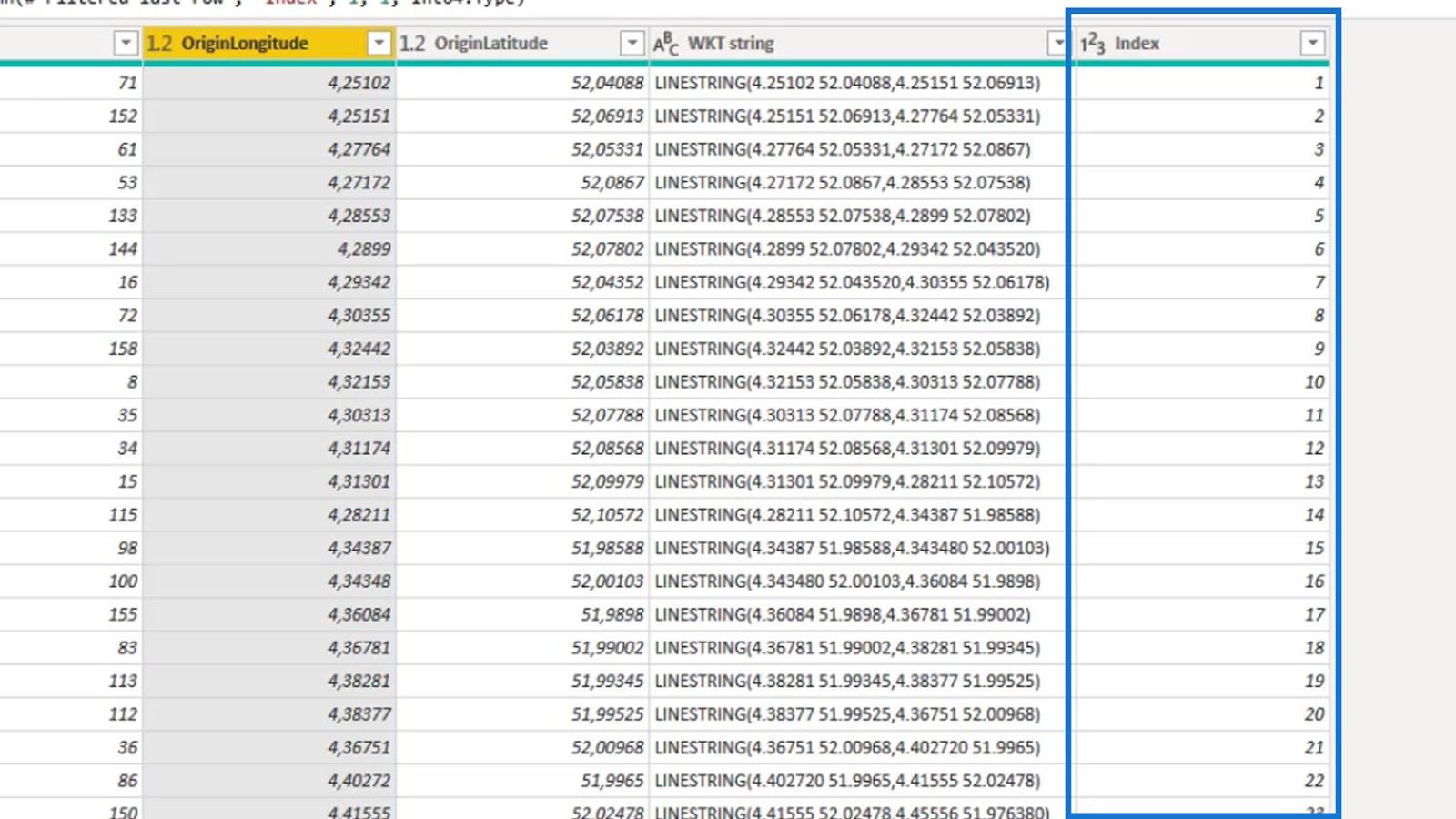

시각적 개체에서 생성한 잘 알려진 텍스트 ID를 정렬하기 위한 인덱스 열도 추가했습니다 .

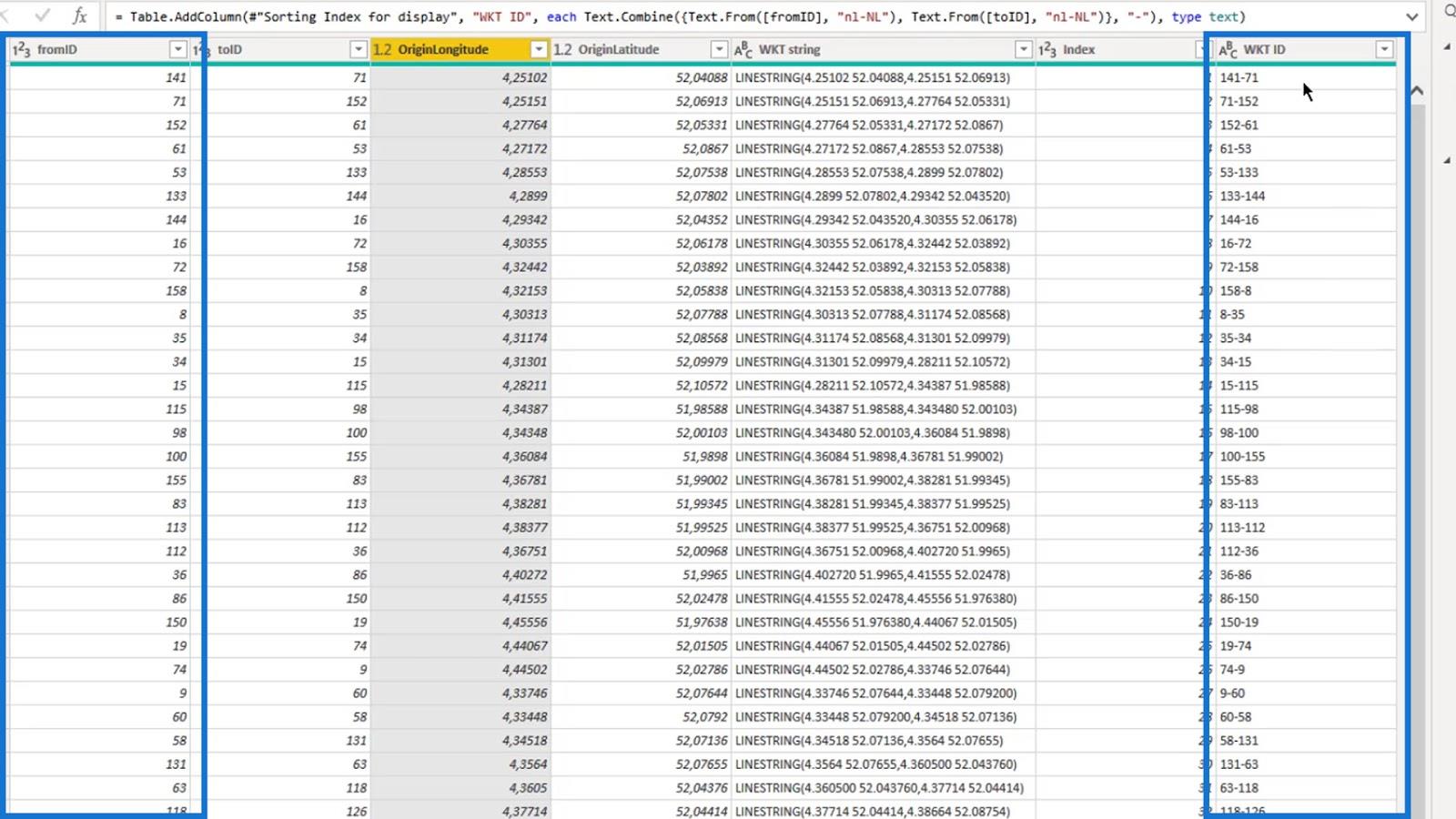

또한 fromID 와 toID 열을 조합한 WKT ID(Well Known Text ID ) 열을 추가했습니다 .

5. 가치가 없는 시각적 데이터에 가치 추가

값이 포함되지 않은 시각적 데이터에 값을 추가하고 싶습니다.

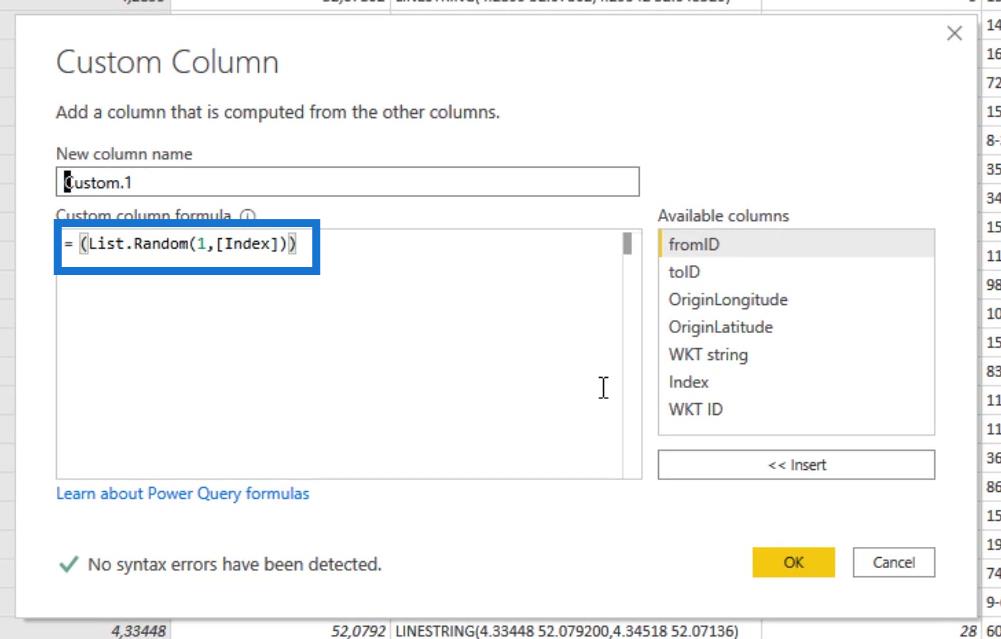

이를 위해 List.Random 함수 와 Index 열을 사용하여 임의의 값 열을 생성했습니다. 그런 다음 값은 압력, 수량 또는 유지 관리가 없는 시간을 나타낼 수 있습니다 . 이것은 시각적으로 무언가를 표시하기 위한 것입니다.

6. LuckyTemplates 아이콘 맵 시각적 개체의 필드 완료

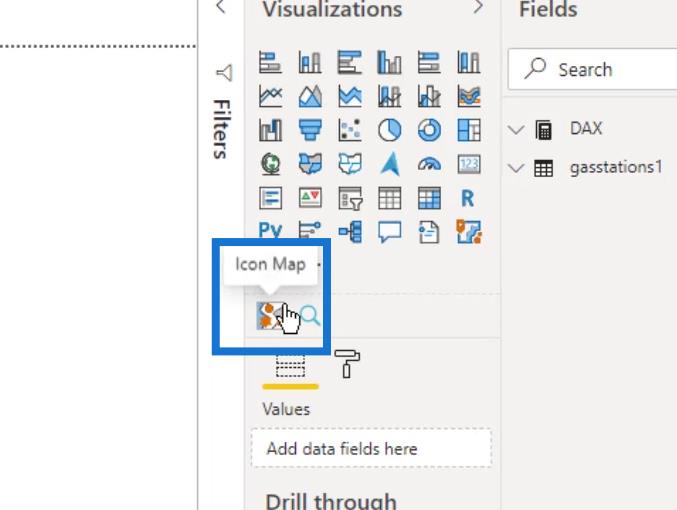

이미 웹 사이트에서 아이콘 맵 시각적 개체를 다운로드했으므로 여기에서 클릭하기만 하면 됩니다.

사용 가능한 설정이 다양하기 때문에 시각적 개체를 사용하는 데 약간의 복잡성이 있습니다. 그 중 일부를 빠르게 안내해 드리겠습니다.

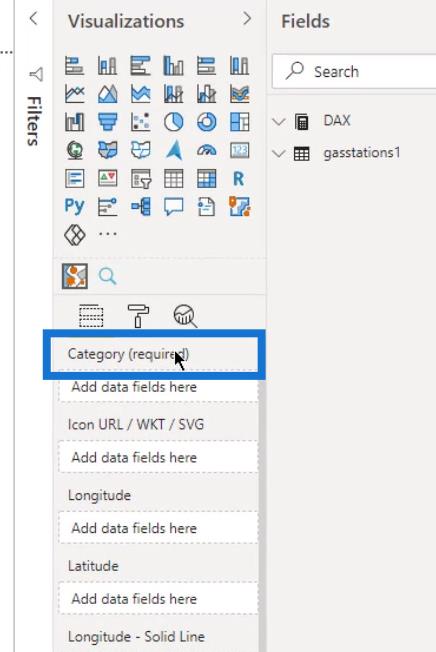

시각적 개체가 작동하기 위한 필수 필드 는 " (필수) "로 표시됩니다.

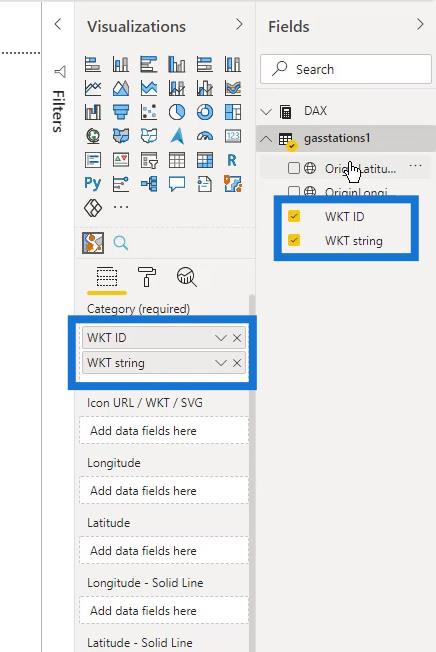

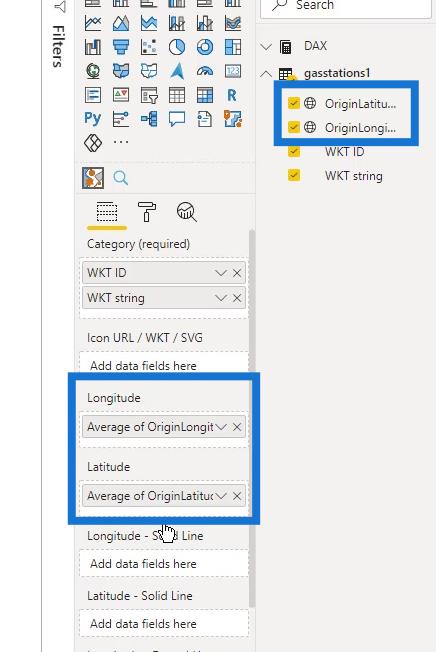

주유소나 주유소를 표시하기 위해 범주 필드 에 WKT ID 와 WKT 문자열을 모두 추가했습니다 .

경도와 위도도 추가했습니다.

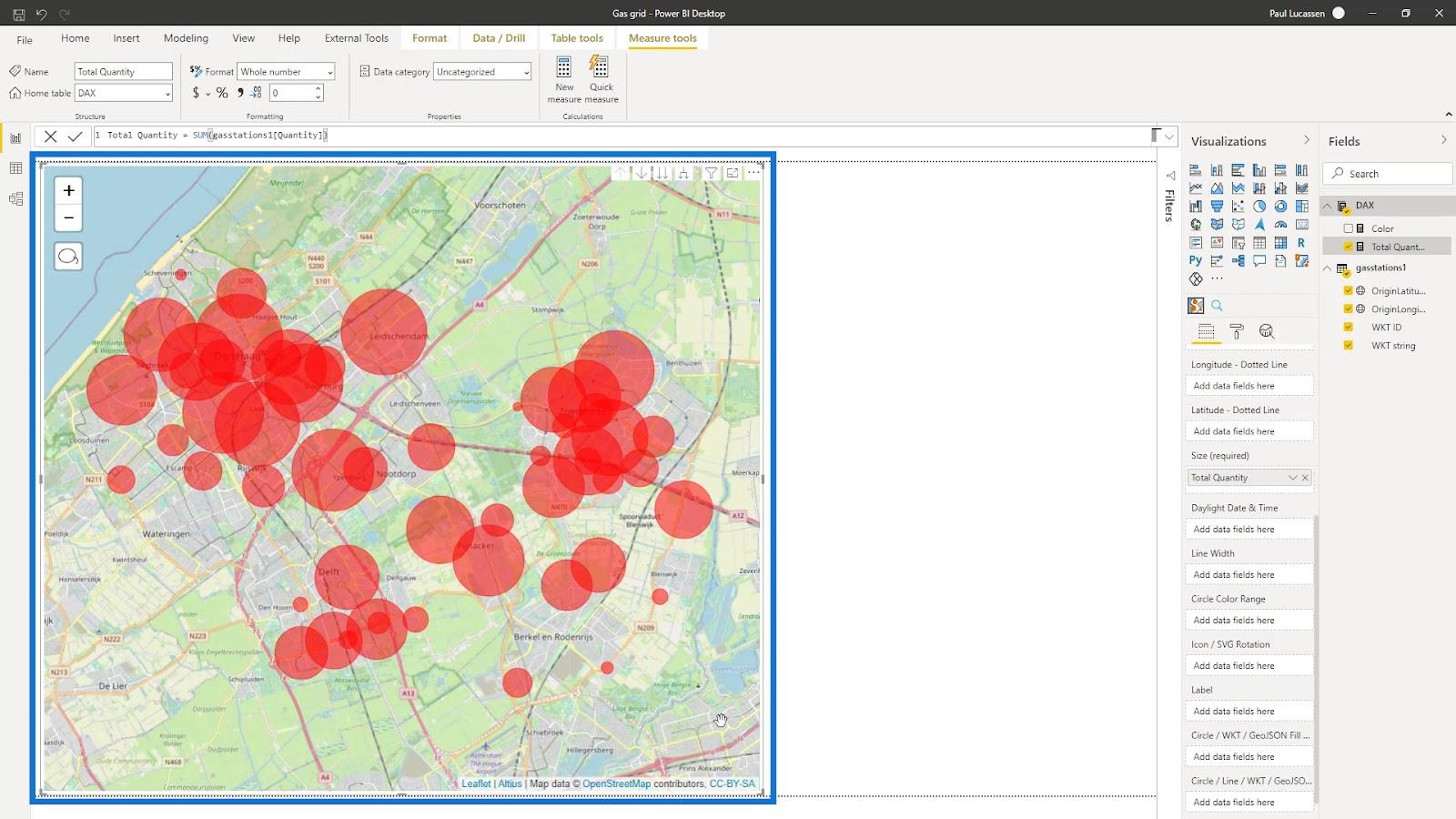

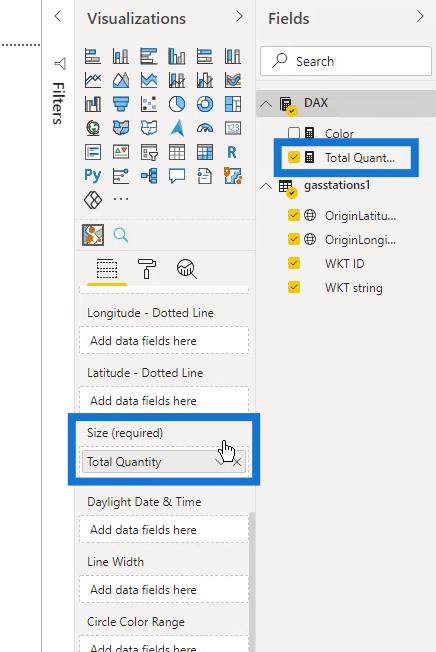

그런 다음 Size 필드 에 Total Quantities 측정값을 추가했습니다 .

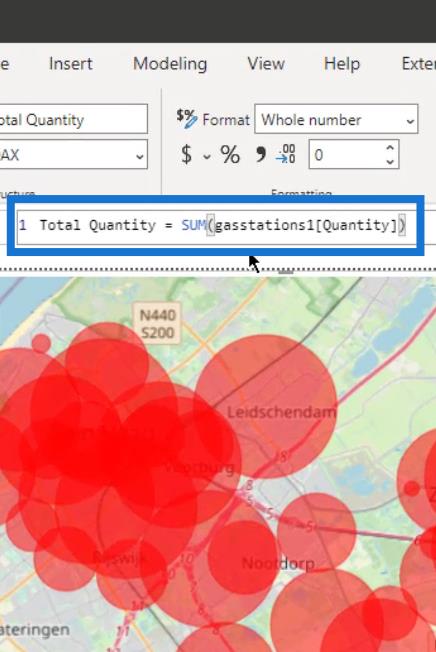

Total Quantities 측정값은 gasstations1 테이블 내 Quantity 열의 합계입니다 .

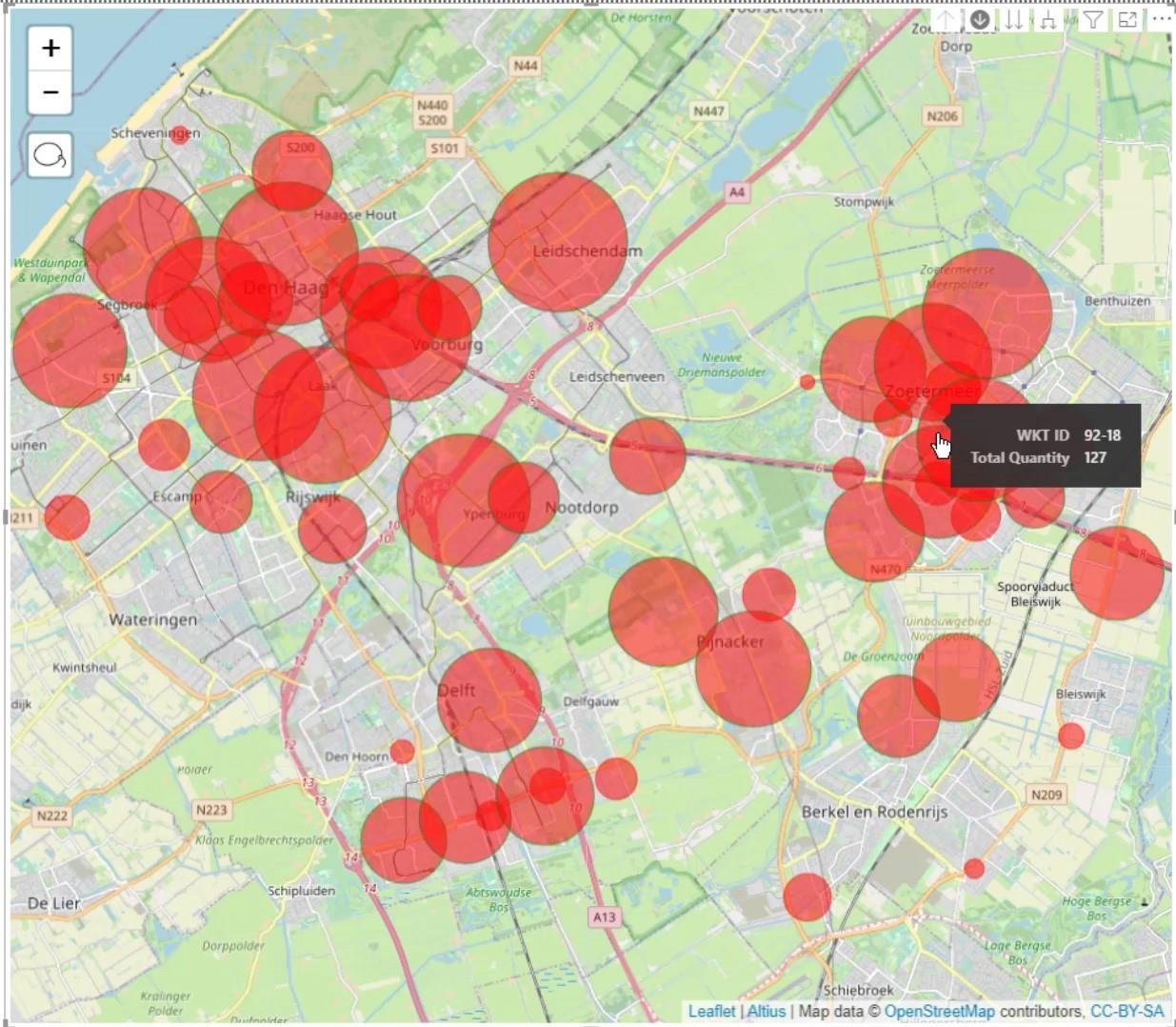

보시다시피 여기에 지도가 이미 있습니다. 그러나 아직 내가 원하는 것은 아닙니다.

7. LuckyTemplates에서 아이콘 맵 비주얼 수정

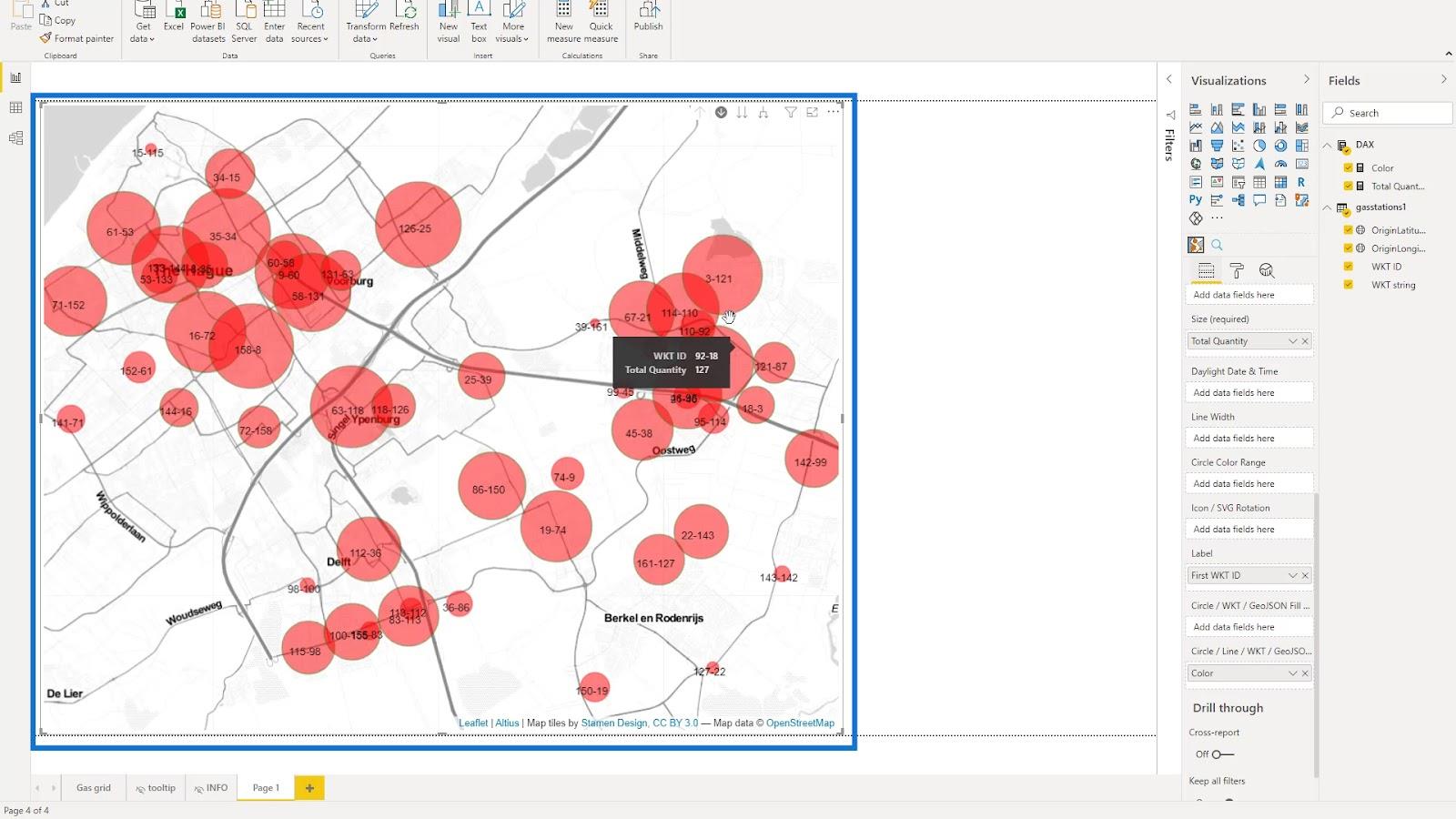

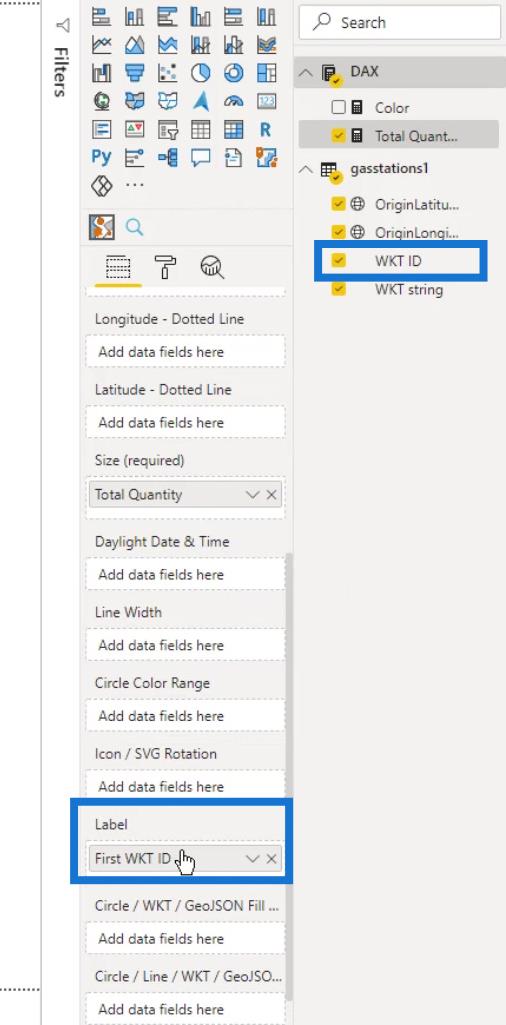

더 잘 보이도록 몇 가지 레이블을 만들어야 합니다. 그래서 레이블 필드 내에 WKT ID 열을 배치했습니다 .

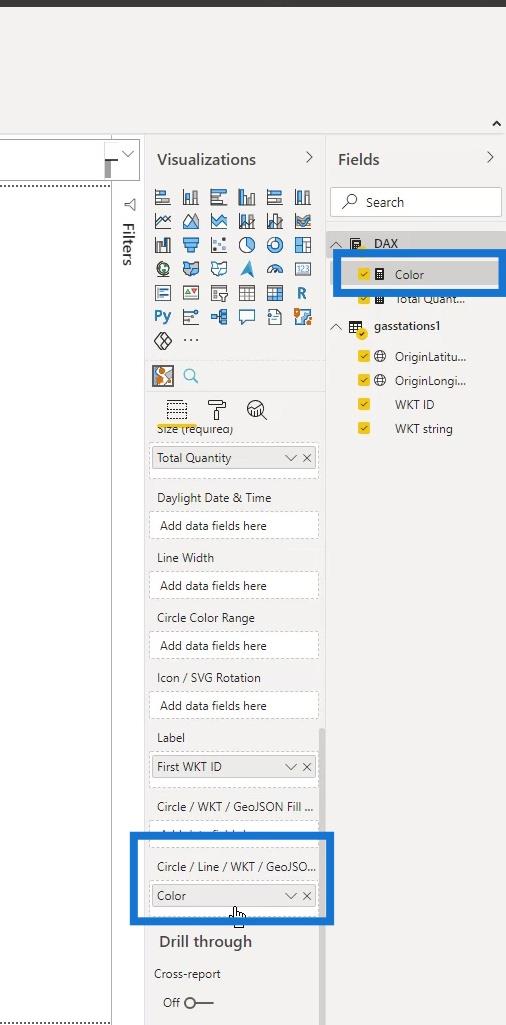

나는 또한 간단한 색상 측정을 가지고 있으며 여기 필드에 놓을 것입니다.

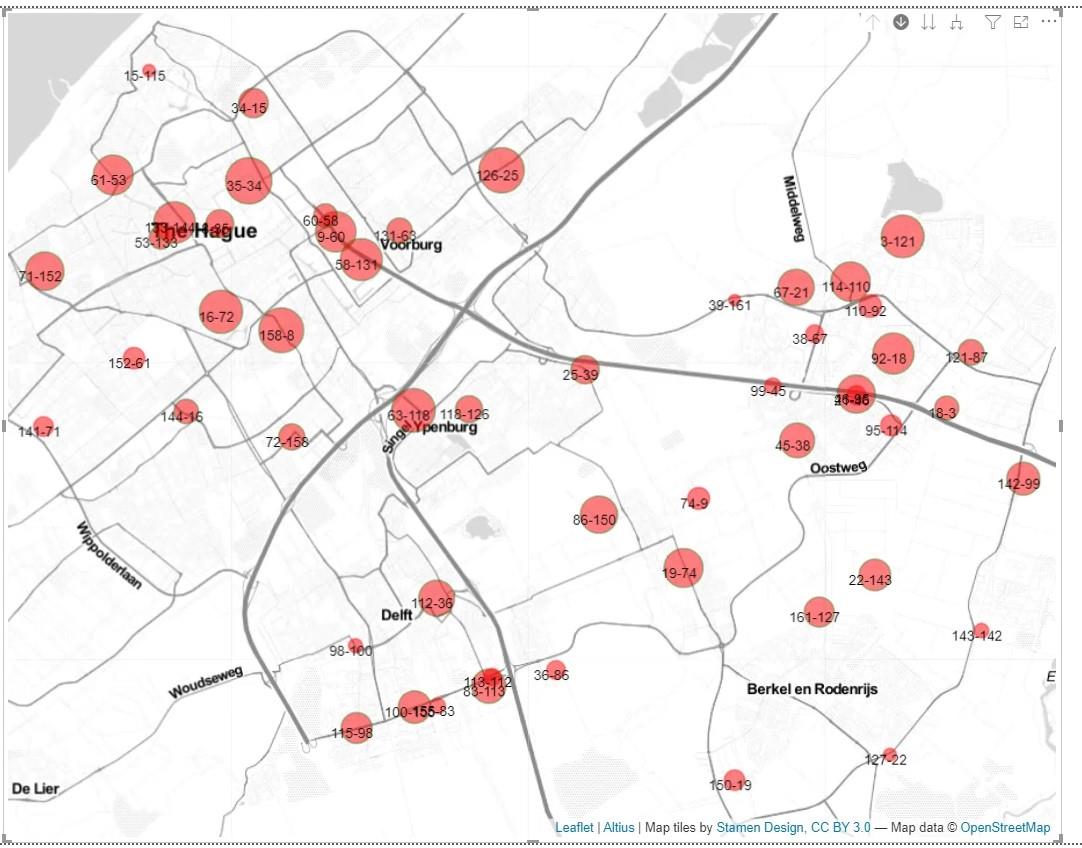

이제 이 지도를 사용하여 이와 같은 주유소를 표시할 수 있습니다.

여기를 클릭하면 가스선 레이어도 표시할 수 있습니다.

하지만 이 모습을 더 좋게 보이게 하려면 아직 해야 할 일이 몇 가지 있습니다.

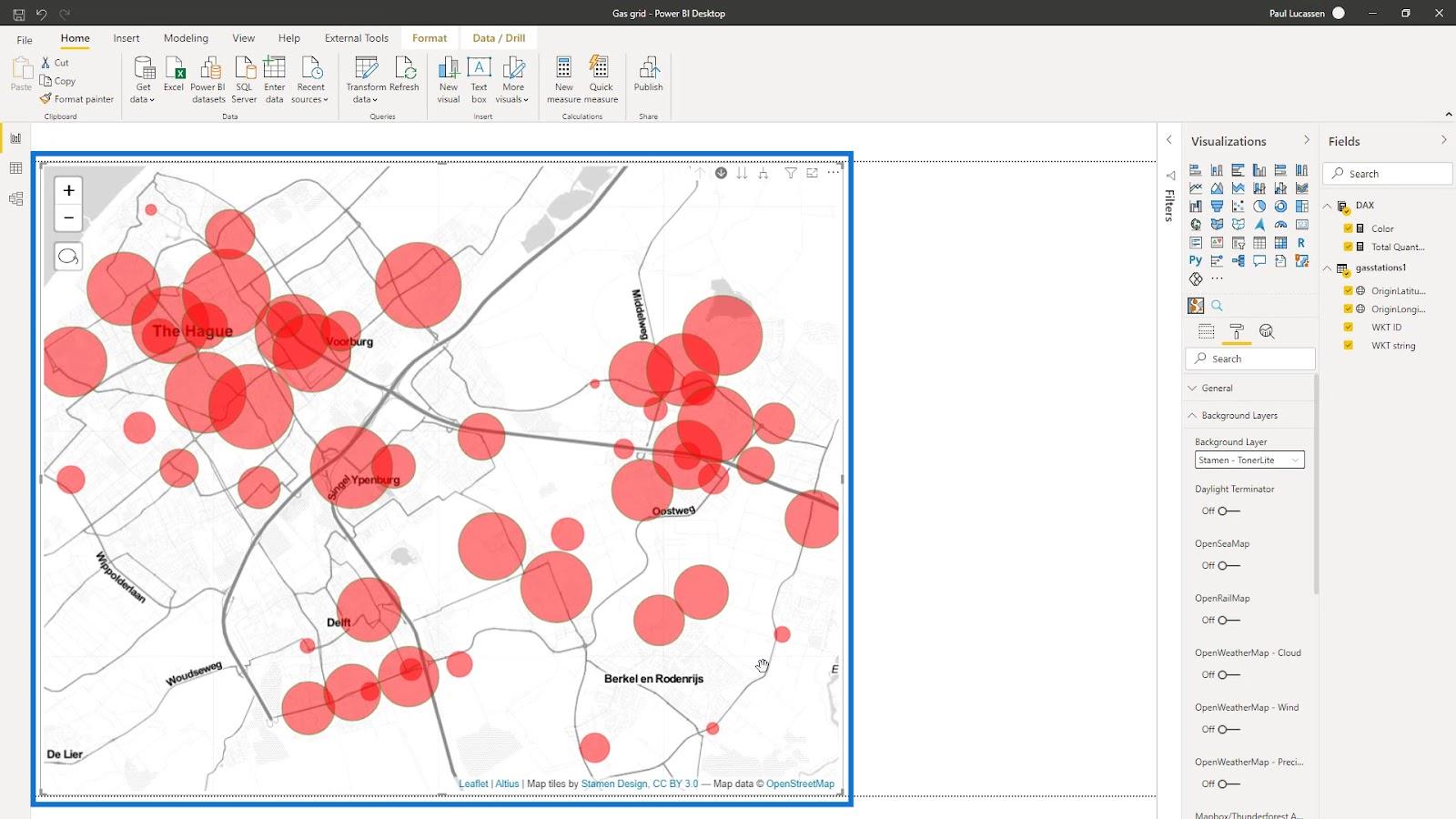

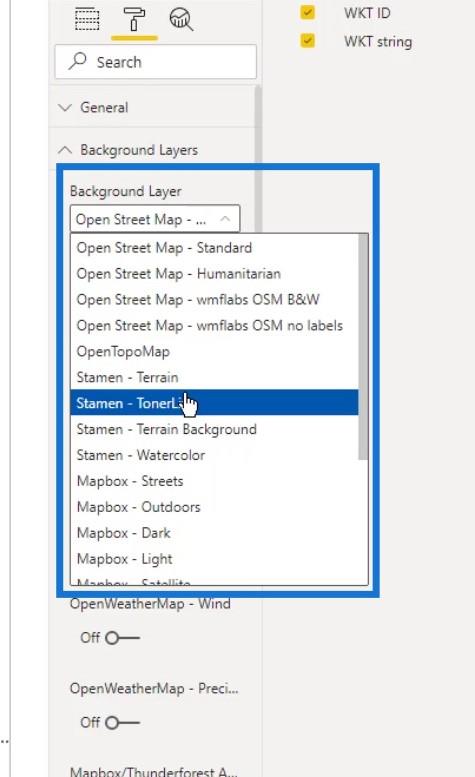

시작하려면 서식 창 으로 이동합니다 . 그런 다음 Background Layers 에서 Stamen – TonerLite 를 선택합니다 . 다양한 유형의 배경을 선택할 수 있습니다.

이 지도는 회색이 멋스럽기 때문에 선택했습니다. 또한 내가 사용하려는 색상을 잘 반영합니다.

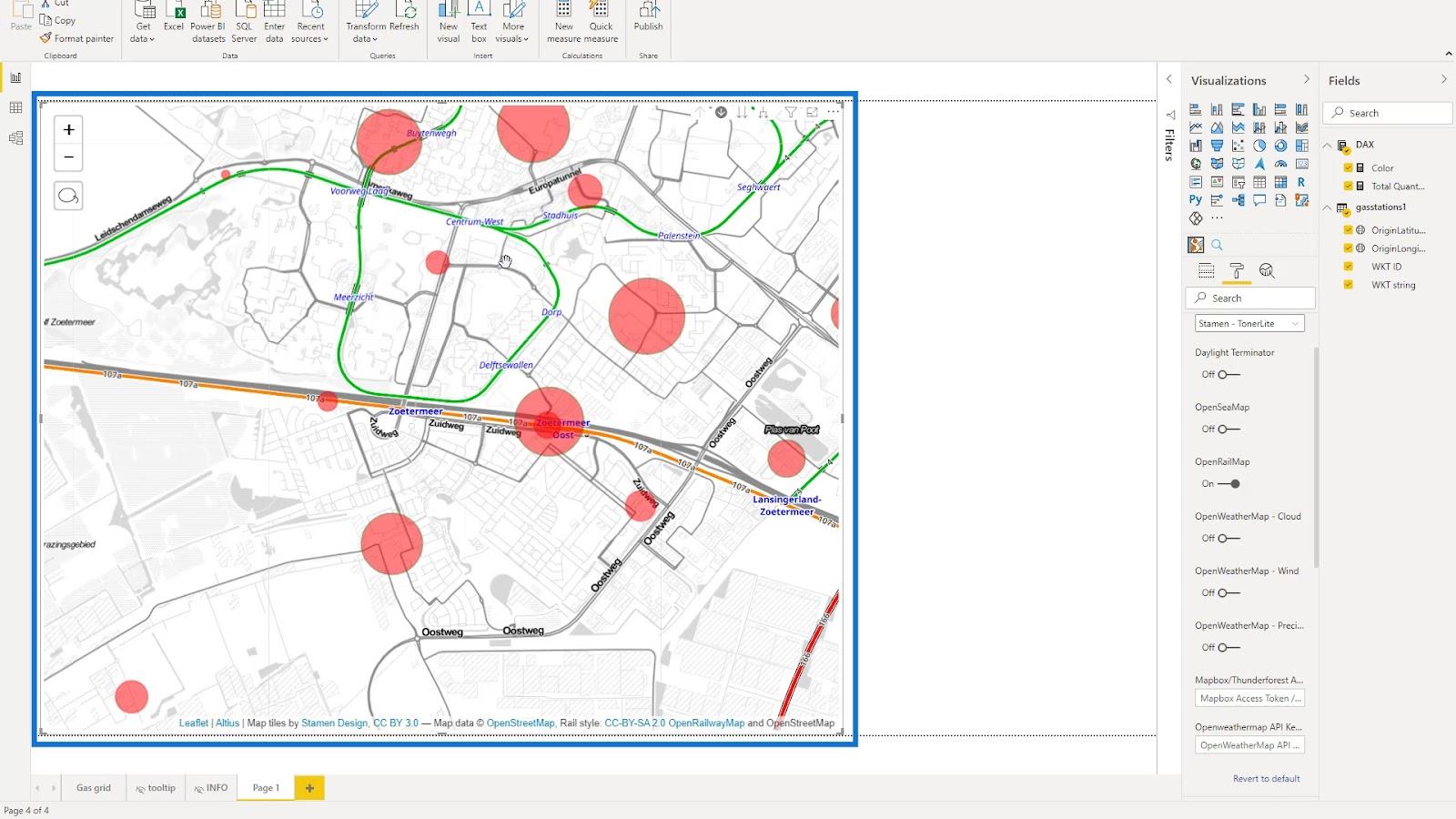

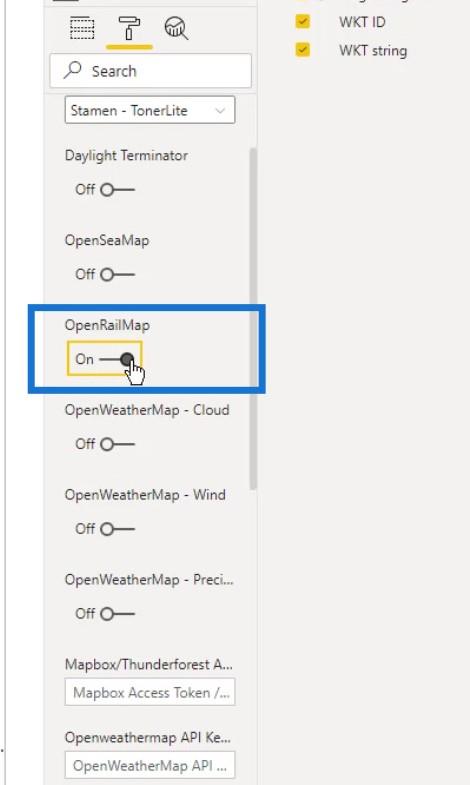

여기에는 레이어에 대한 다양한 옵션도 있습니다. 예를 들어 여기에서 OpenRailMap을 활성화하겠습니다 .

그러면 지도에 철도 노선( 주황색 으로 표시됨)이 추가됩니다.

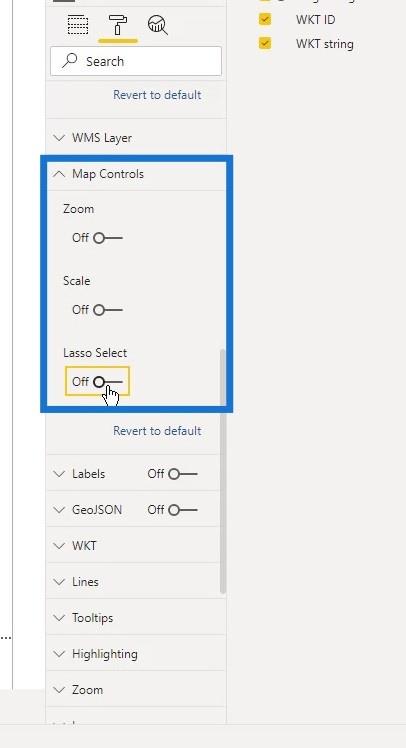

Map Controls 아래에서 확대 /축소 및 올가미 선택 옵션을 비활성화하여 지도를 더 깔끔하게 만듭니다.

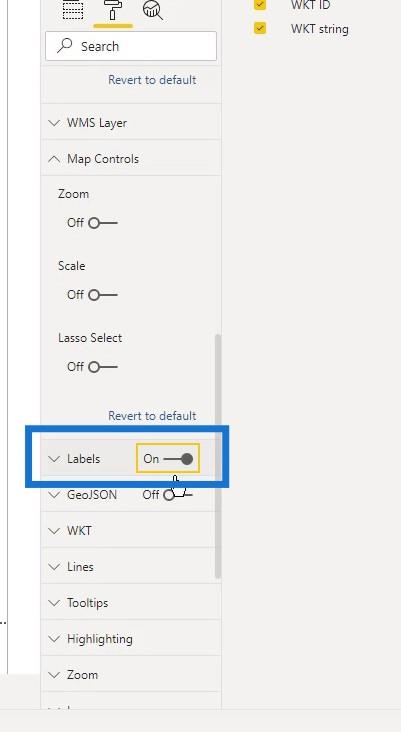

그런 다음 여기에서 레이블 옵션을 켭니다 .

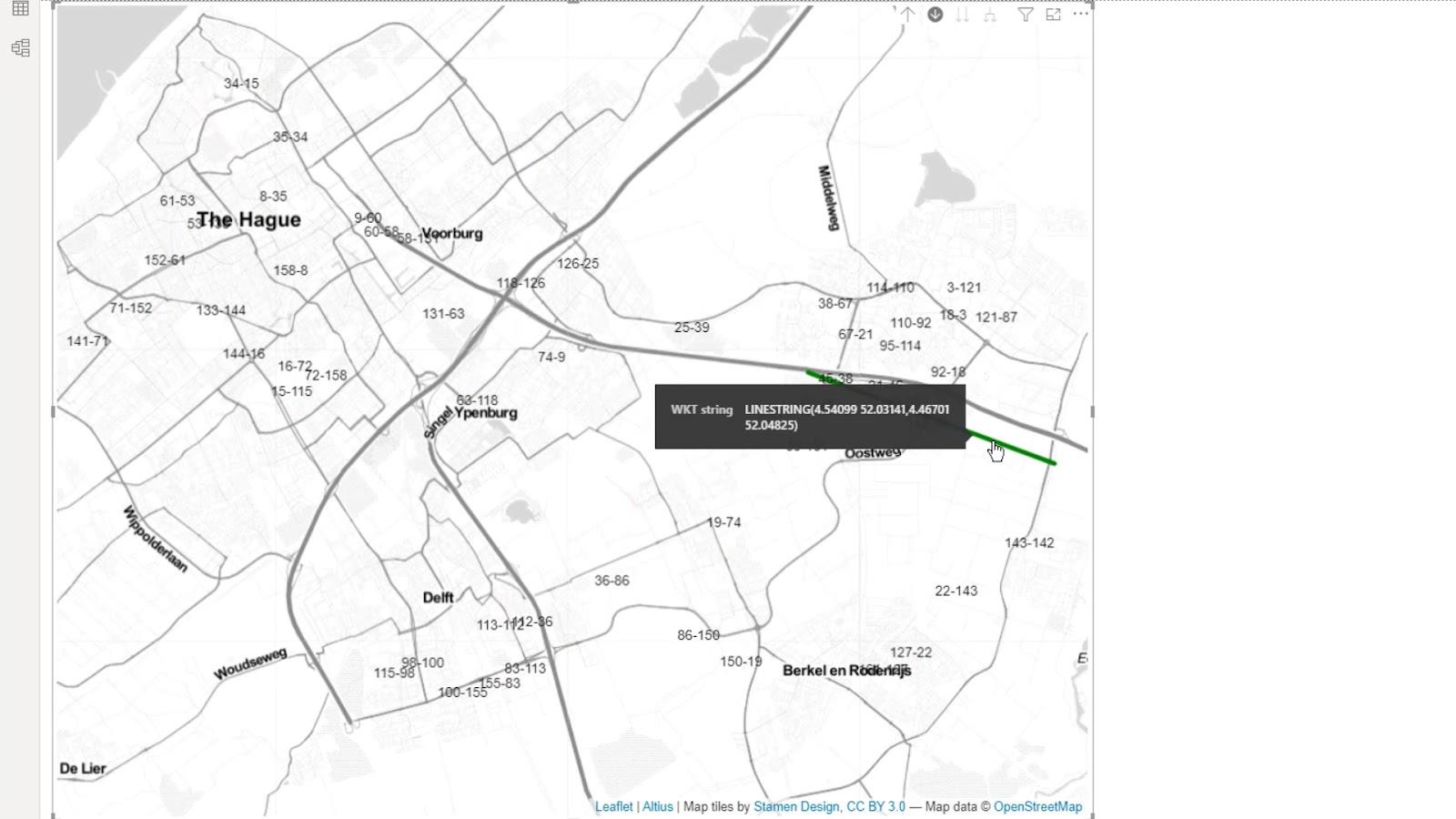

여기에서 스테이션 또는 파이프라인 섹션을 나타내는 레이블을 볼 수 있습니다 .

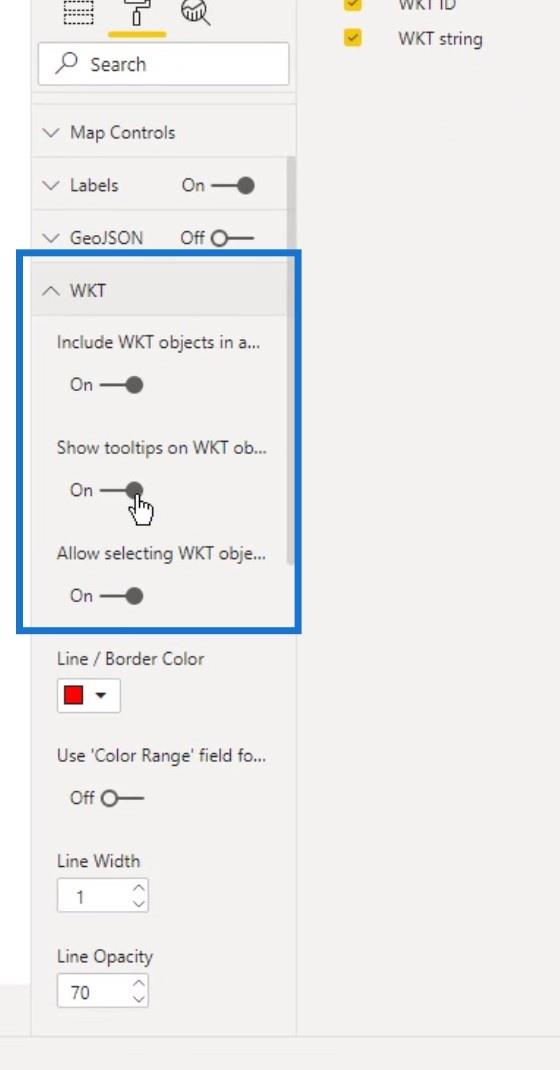

지도 표시에도 영향을 미치기 때문에 WKT 아래의 모든 옵션을 선택했습니다 .

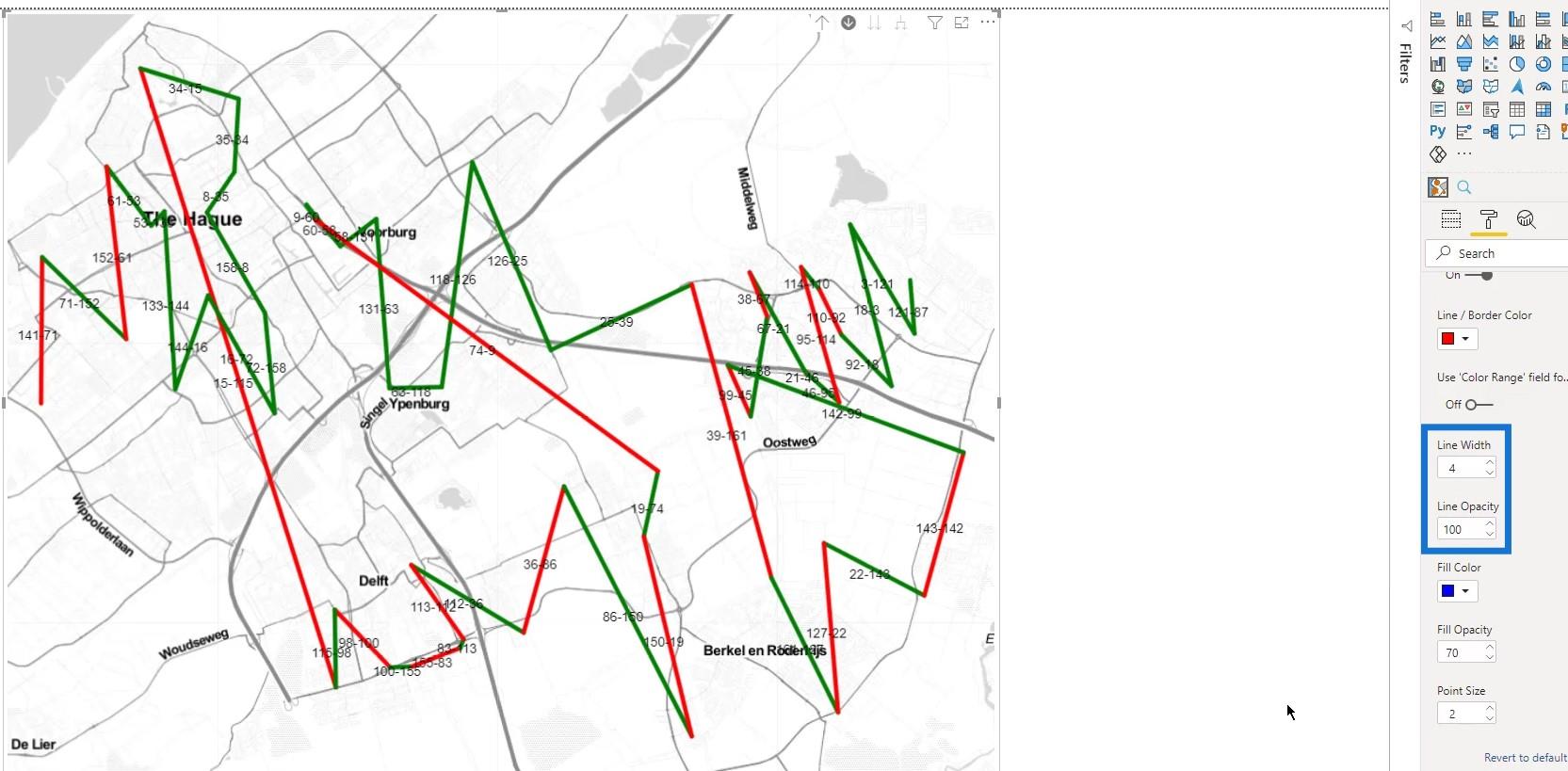

또한 여기에서 선 너비 값을 높여 선 레이어의 선 두께를 늘렸습니다 . 또한 눈에 잘 띄도록 Opacity를 100% 로 변경했습니다.

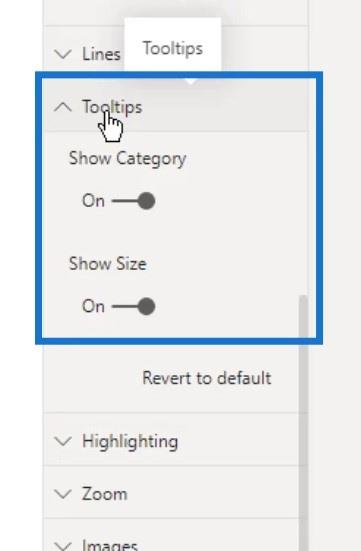

여기에서 툴팁을 제어할 수 있었습니다 . 이 예에서는 기본 설정으로 두겠습니다.

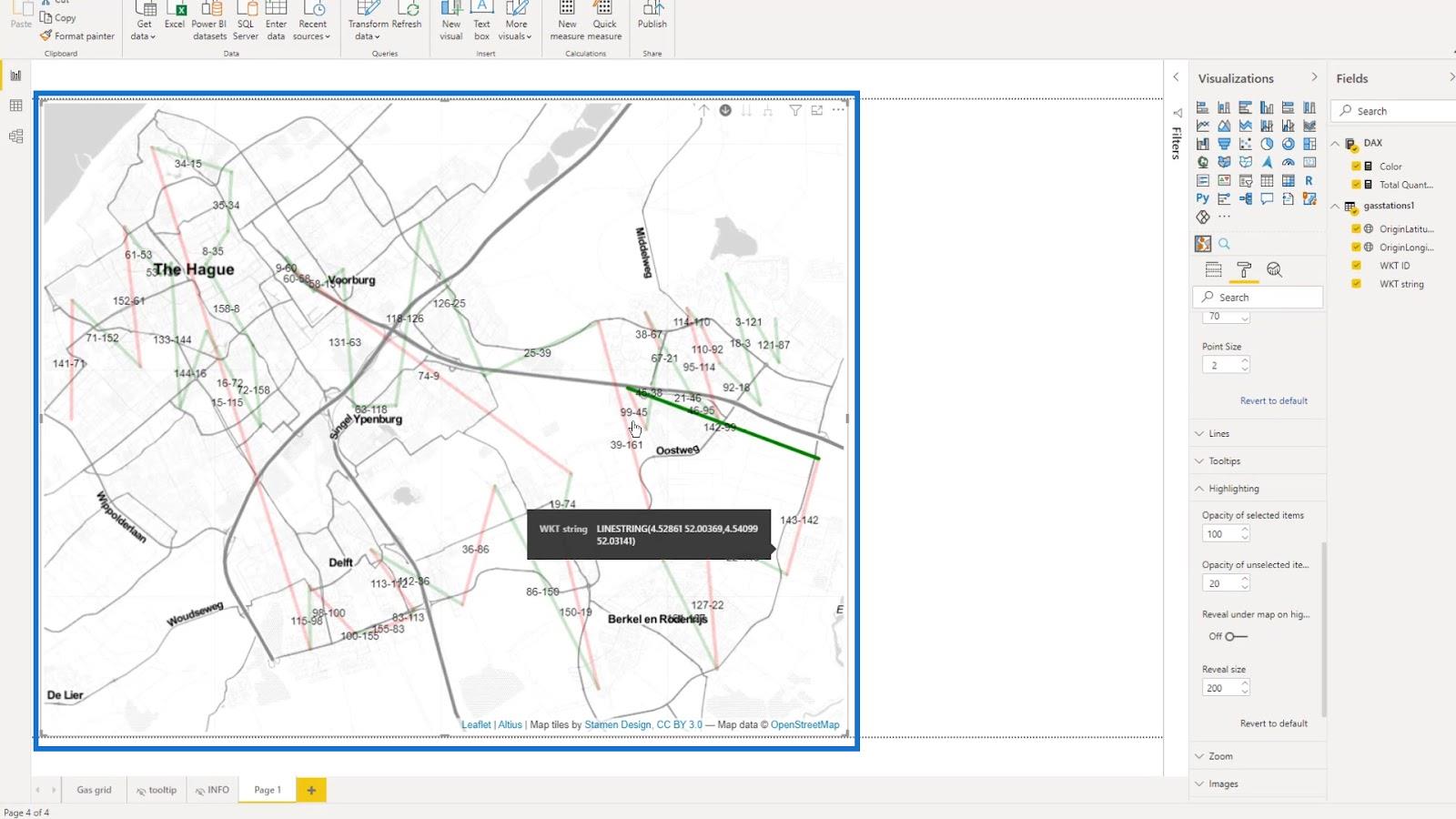

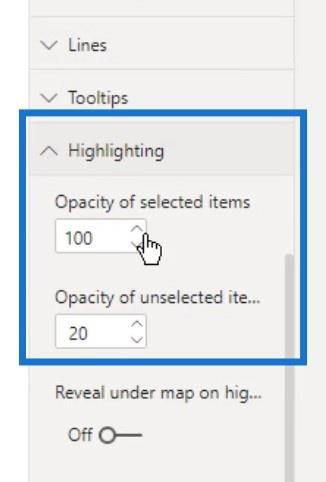

강조 표시 아래에서 선택한 항목의 불투명도 와 선택하지 않은 항목의 불투명도 에 대해 서로 다른 값을 설정했습니다 .

지도에서 한 줄을 선택했을 때의 모습입니다. 선택되지 않은 선의 불투명도가 20 으로 설정되어 있기 때문에 다른 선이 여전히 보이는 것을 볼 수 있습니다 .

선택되지 않은 항목의 불투명도를 1 로 변경하면 완전히 보이지 않습니다.

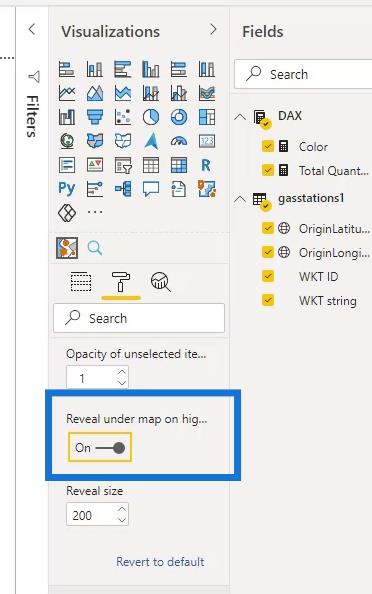

또한 특정 상황에서 사용할 수 있기 때문에 맵 아래에 표시 옵션을 활성화했습니다 .

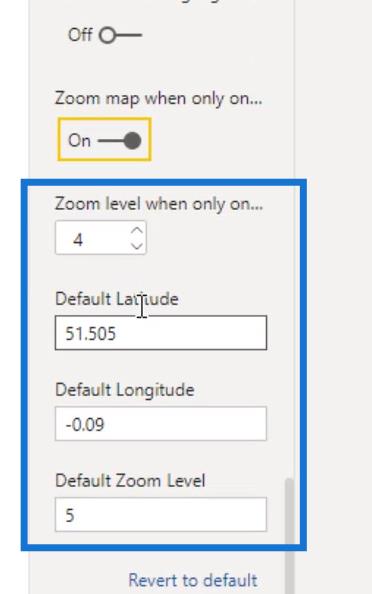

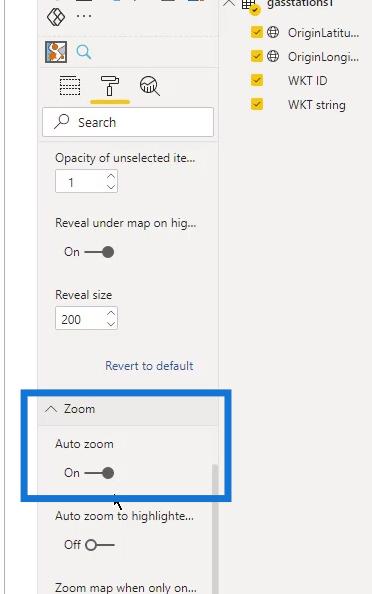

그런 다음 자동 줌을 활성화했습니다 .

시도해 볼 수 있는 다른 사용 가능한 설정도 있습니다.

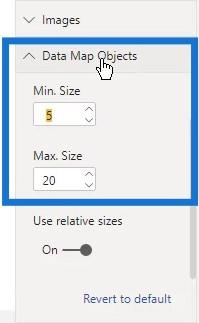

지도에서 이러한 원의 크기도 변경할 수 있습니다. Data Map Objects 아래에서 Min . 최소 크기 및 최대 크기에 대한 크기입니다 . 최대 크기의 크기입니다 .

이 예에서는 최대 크기에 20을 , 최소 크기에 3을 사용했습니다 .

8. 툴팁 추가

다음과 같은 간단한 툴팁을 만들었습니다.

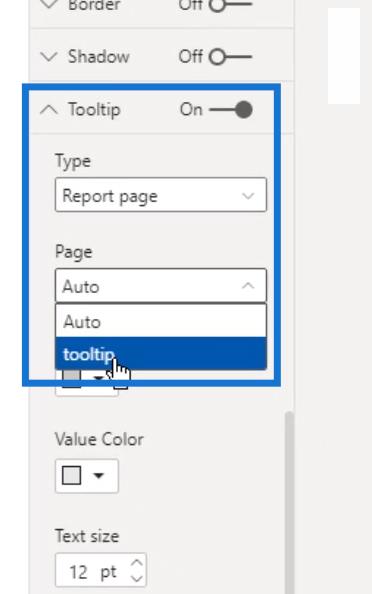

여기서 그 툴팁을 사용할 수 있었습니다. 유형 옵션 에서 내가 만든 툴팁의 이름인 툴팁 옵션을 선택했습니다 . 여기서 이 도구 설명 옵션은 이전에 언급한  도구 설명 과 다릅니다 .

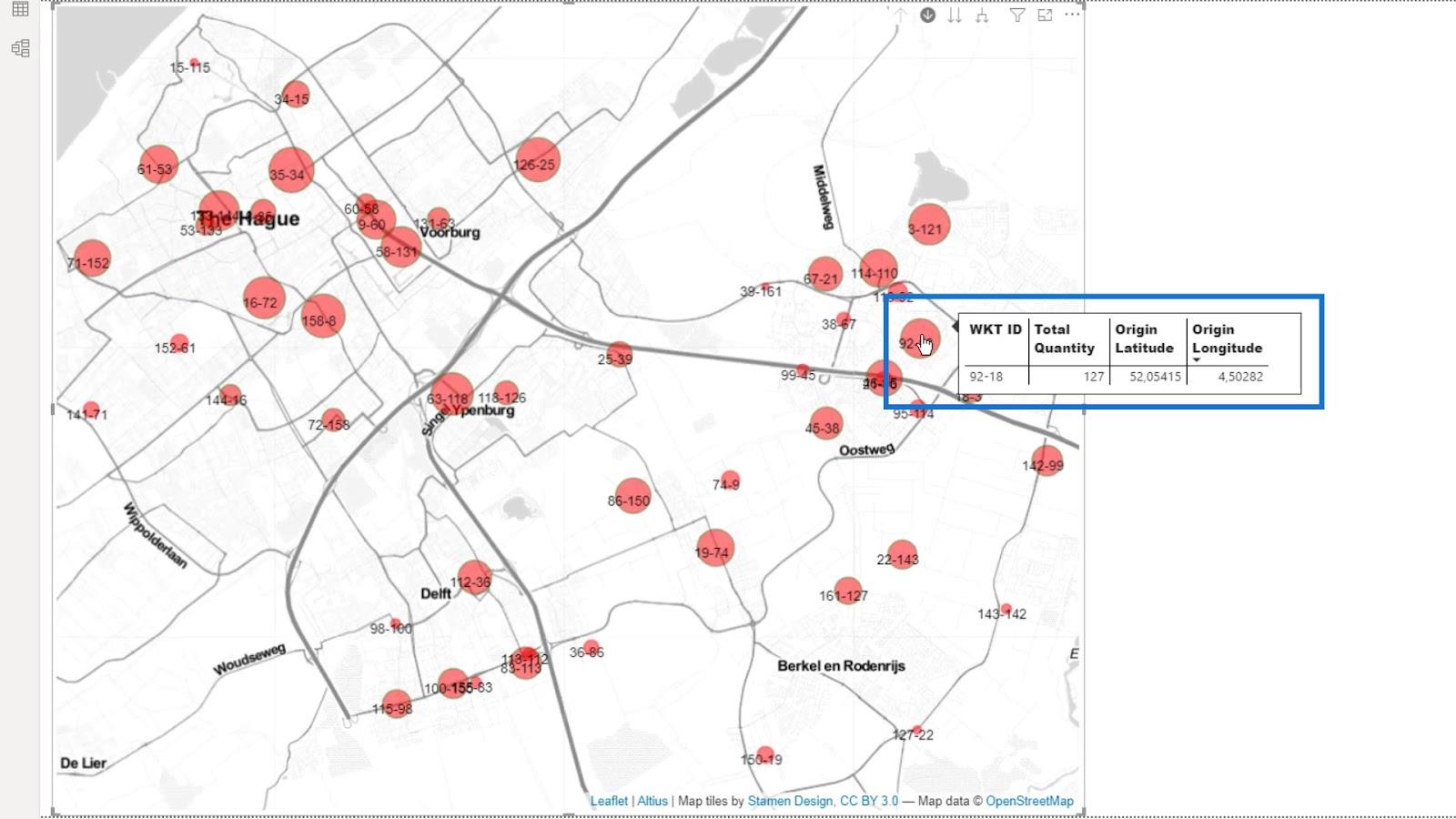

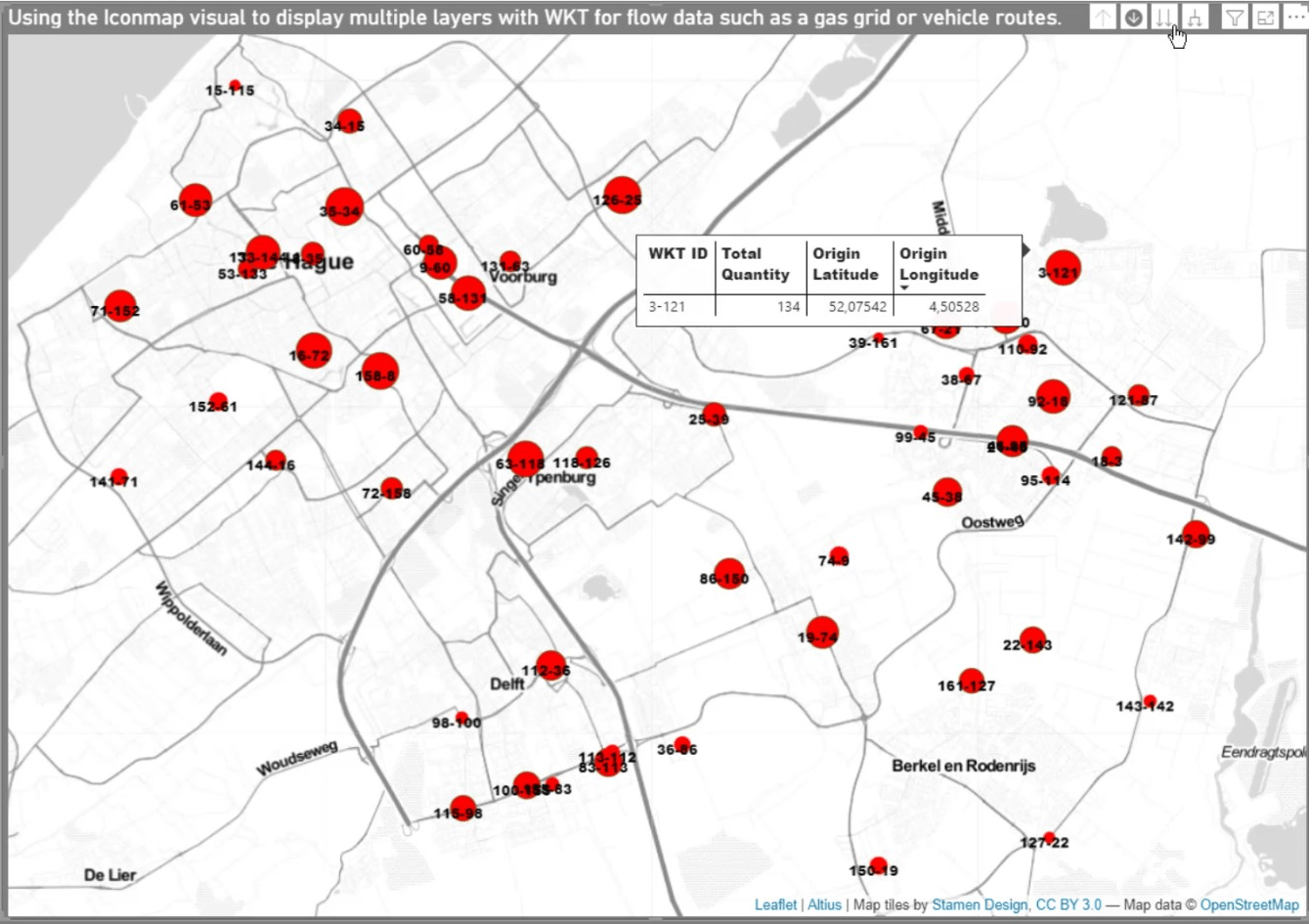

그런 다음 지도 위로 마우스를 가져가면 내가 만든 툴팁을 볼 수 있습니다.

생성 중인 맵에 따라 다른 설정은 관련이 없을 수 있습니다. 보시다시피 설정이 압도적일 수 있지만 모두 더 나은 지도 모양에 기여합니다.

9. 출력

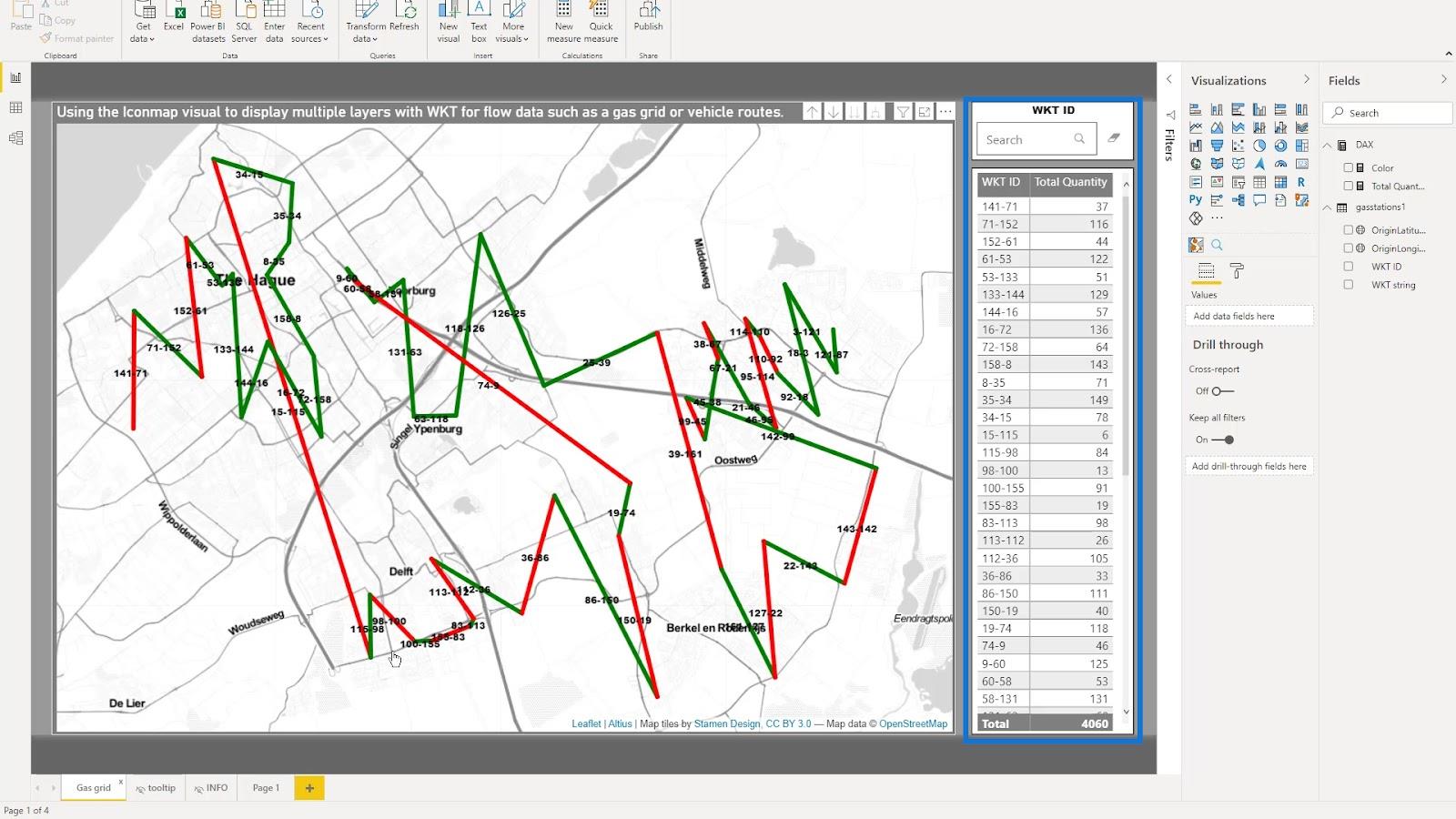

이제 여러 레이어를 표시할 수 있는 맵이 있습니다. 원이나 선으로 표시할 수 있는 스테이션 사이를 전환할 수 있습니다.

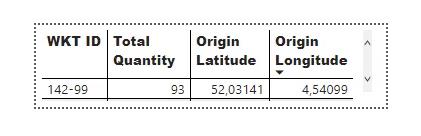

이전 단계를 완료한 후 이제 맵에서 선택한 항목을 반영하는 테이블을 추가할 수 있습니다.

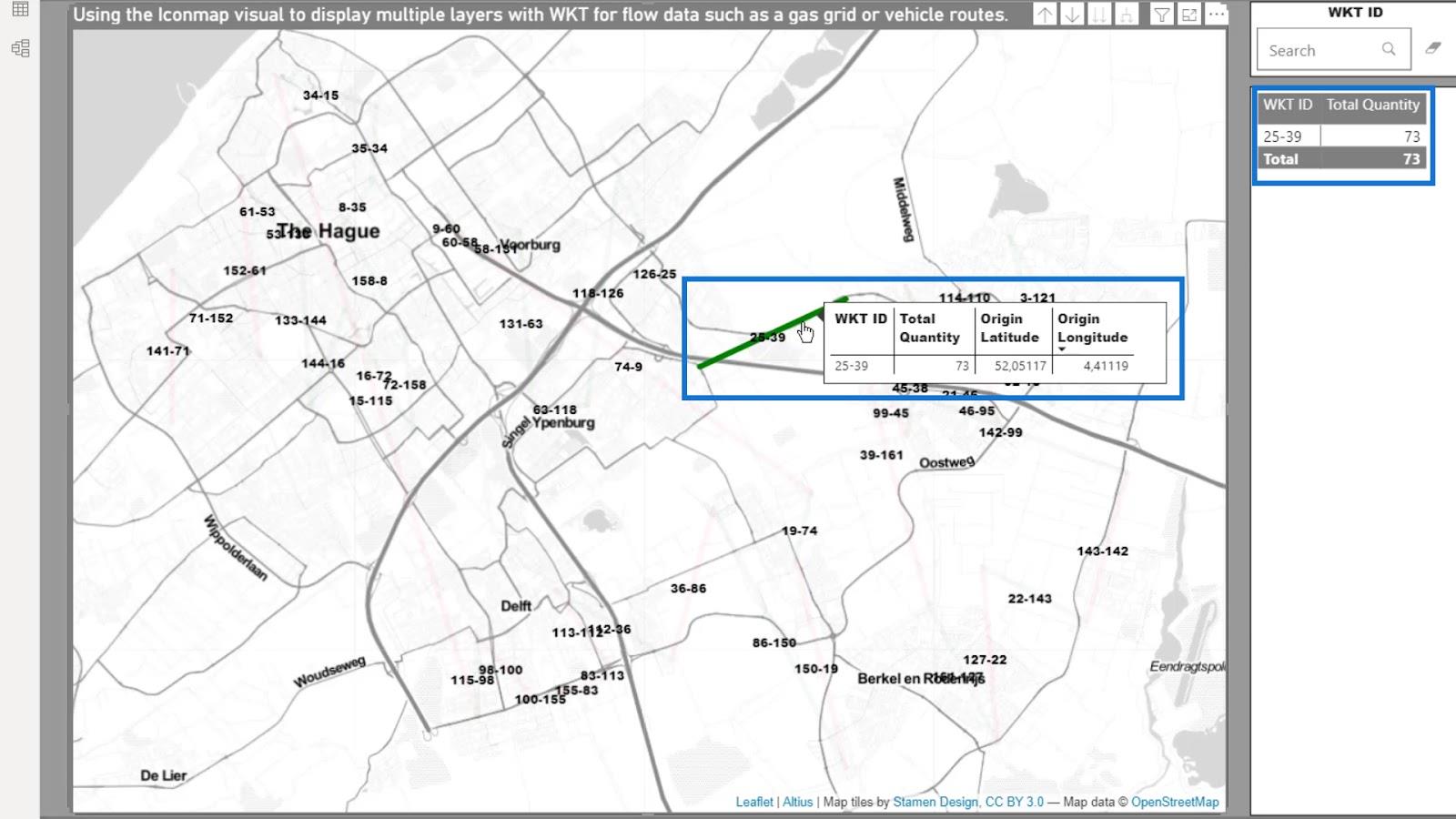

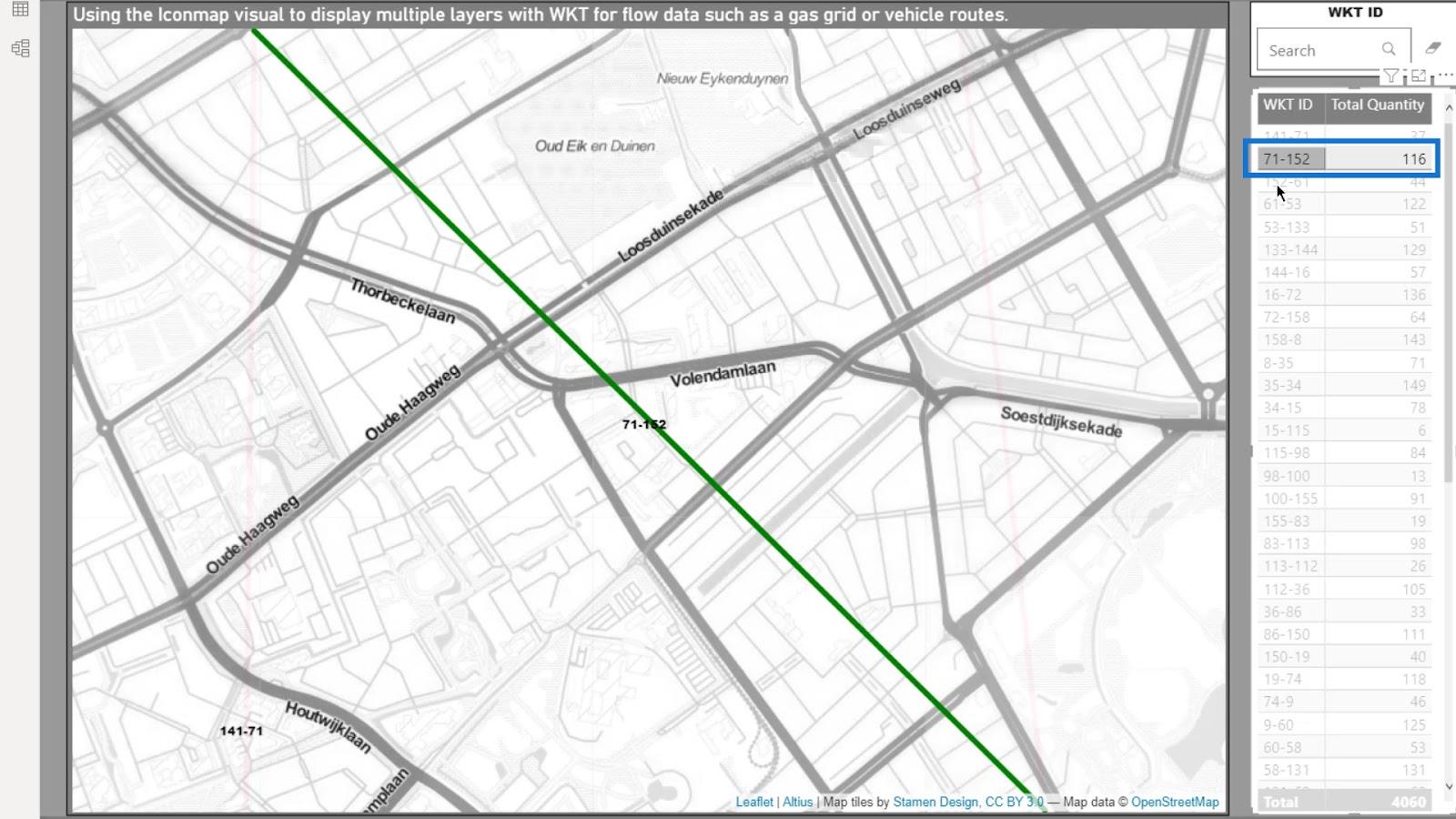

이 예에서는 여기에서 지점을 선택할 수 있으며 지도에 해당 지점이 표시됩니다.

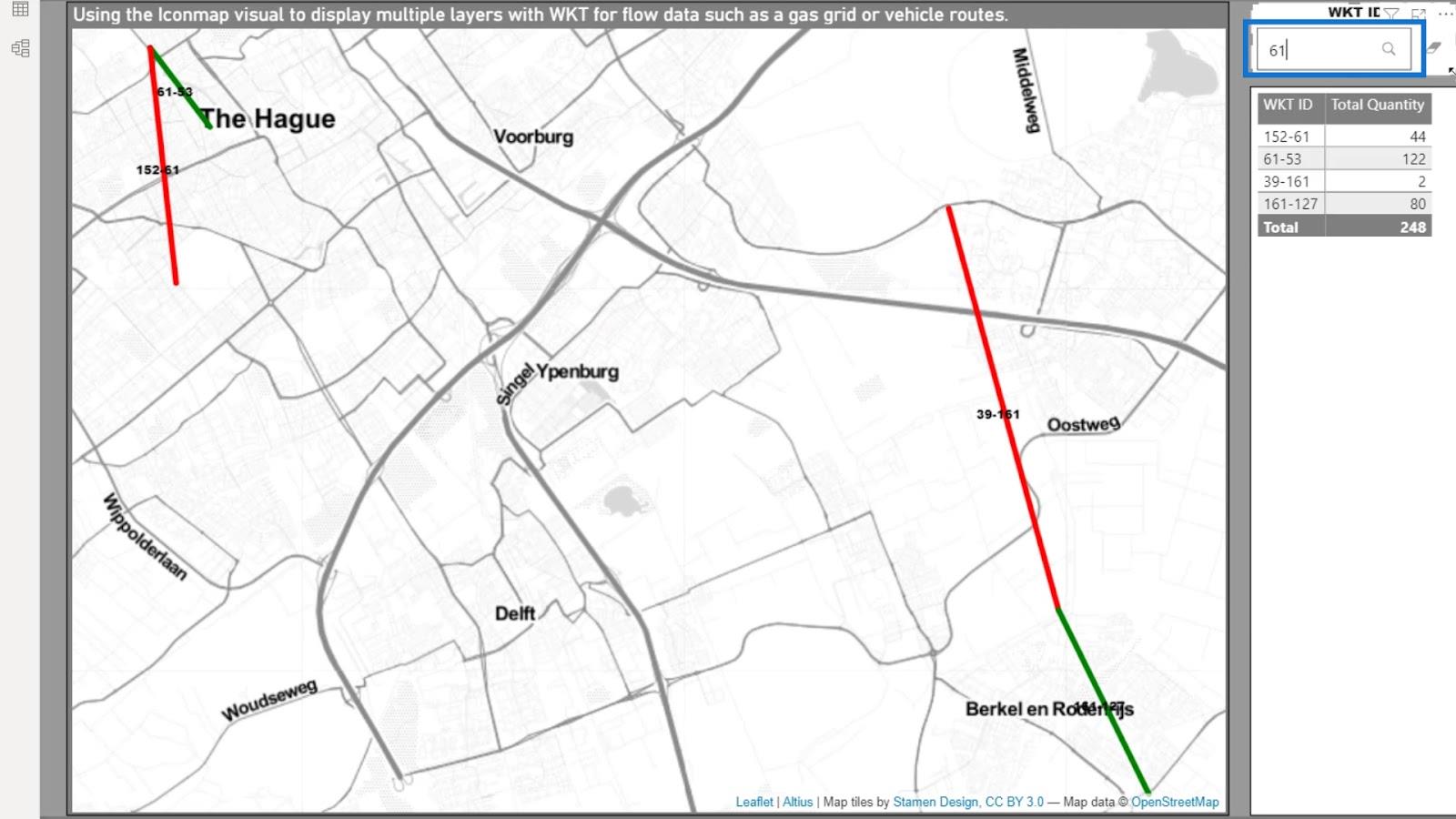

여기에서 검색 기능을 사용할 수도 있습니다. 예를 들어 61 을 입력하면 지도에 해당 지점도 표시됩니다.

마지막으로 지도에서 항목을 클릭하기만 하면 선택할 수 있습니다. 그러면 테이블에 표시됩니다.

이것으로 Well Known Text 튜토리얼 의 첫 번째 부분을 마무리했습니다 .

배달 경로를 기반으로 하는 샘플 LuckyTemplates 아이콘 맵 시나리오

이 두 번째 예에서는 배달 경로를 살펴보고 있습니다 . 다시 말하지만 대부분의 작업은 파워 쿼리 에서 수행됩니다 . 첫 번째 예에서 데이터를 처리하는 방식은 이 예에서 사용한 것과 크게 다르지 않습니다. 하지만 이 예에는 여전히 완전히 다른 데이터가 있습니다.

이 두 번째 예에서는 다양한 창고에서 오는 여러 차량의 경로를 분석하려고 합니다. 그런 다음 각 배송 경로의 출발지 와 도착지 를 연결하는 직선으로 표시합니다 .

데이터에서 사용할 수 있는 항목에 따라 정지당 배출량 , 연료 소비량 , 정지 시간 등을 분석할 수 있습니다. 이 예에서는 가중치 와 수익 만 표시합니다 .

현재 진행 중인 프로젝트 중 하나는 다양한 유형의 차량 경로와 다양한 환경에서 배출량을 계산하는 것입니다. 이를 위해서는 운송 입찰 응답이 필요했습니다.

1. 데이터세트

내가 사용한 데이터는 운송 관리 시스템에서 비롯되었습니다. 데이터를 사용할 수 있는 방법에는 여러 가지가 있습니다. 다양한 유형의 운송 관리 시스템 , 경로 최적화 프로그램 또는 보드 컴퓨터 에서 가져올 수 있습니다 .

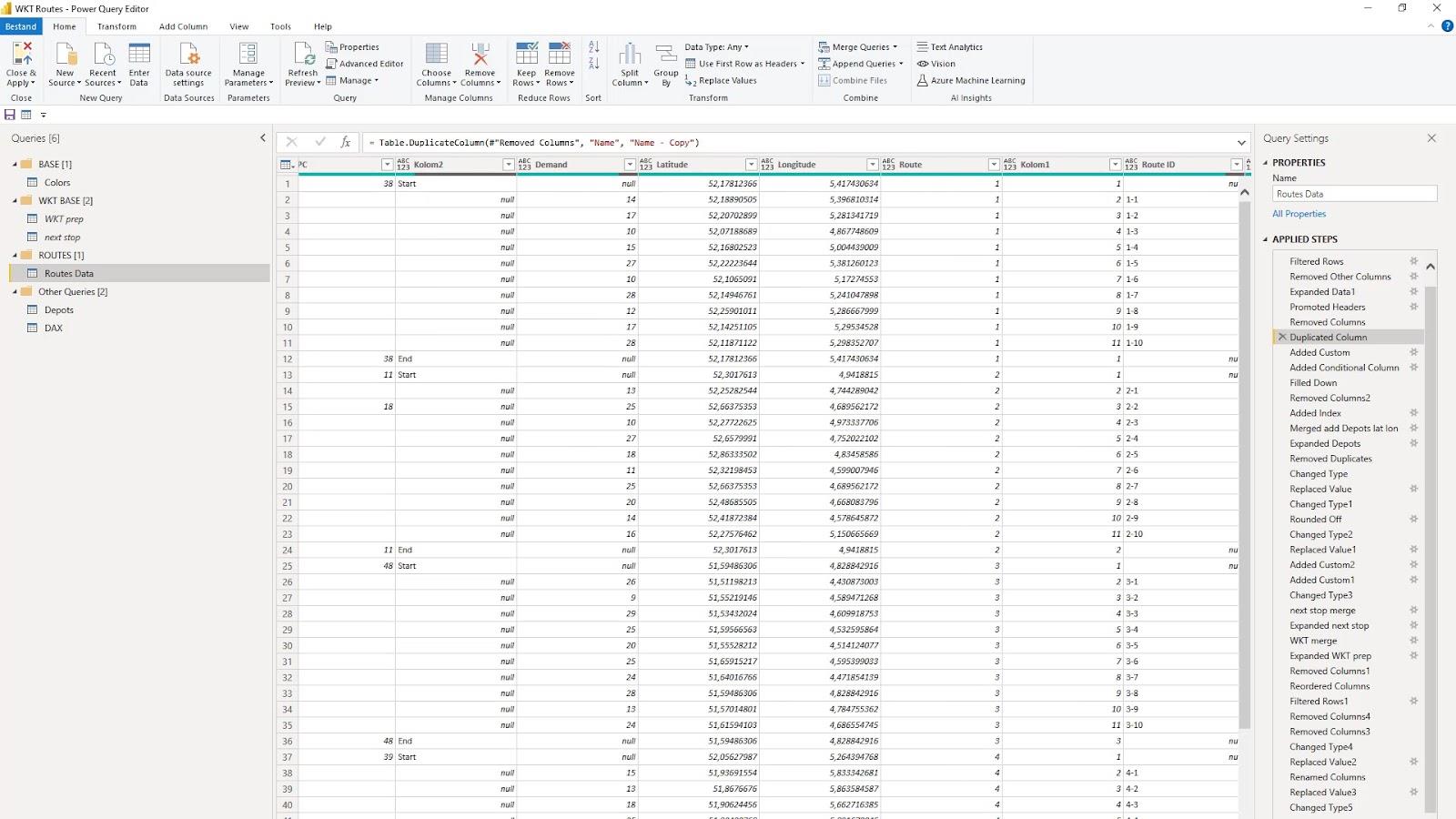

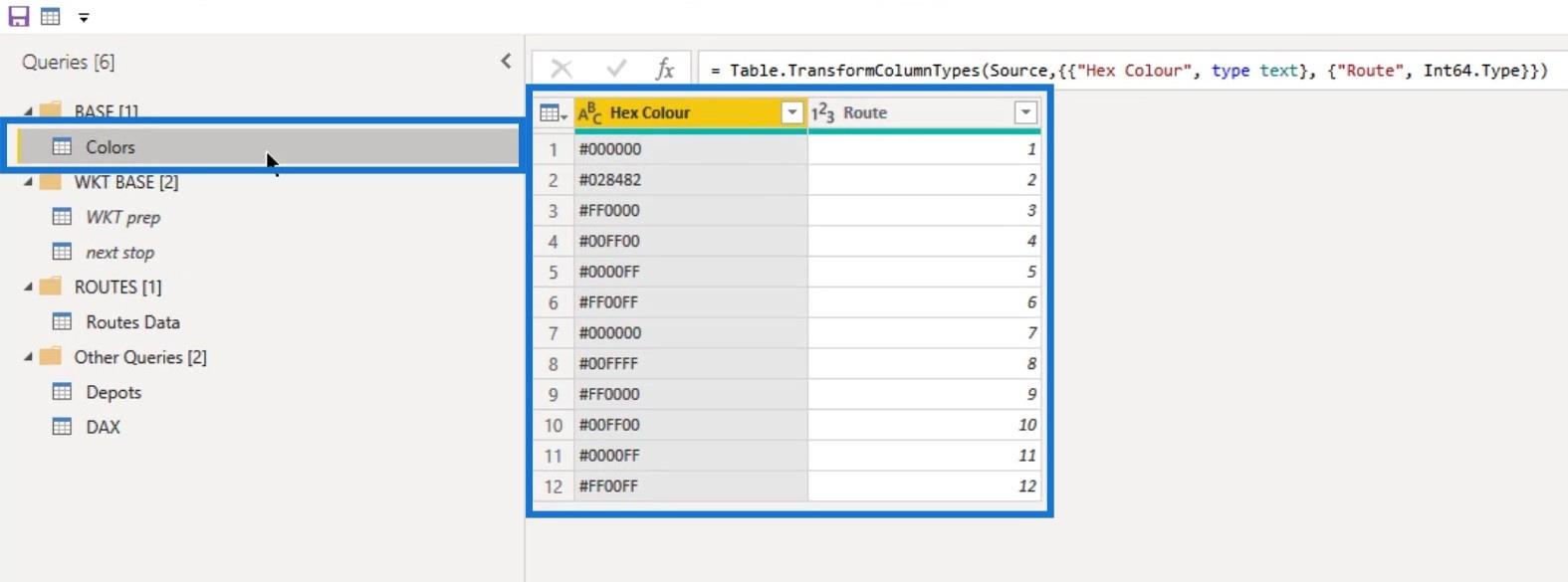

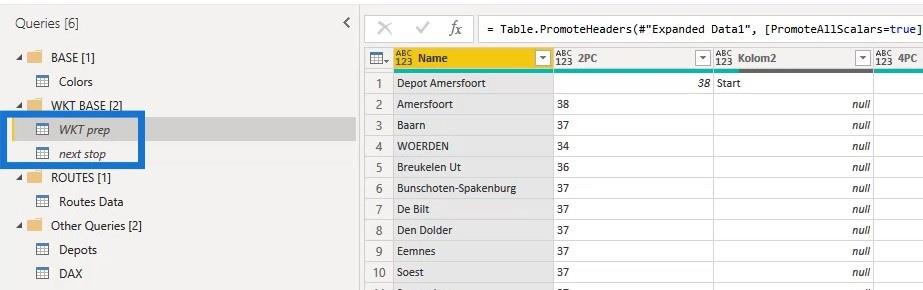

파워 쿼리에는 현재 5개의 쿼리가 있습니다. 첫 번째는 경로의 색상 표시를 제어하는 ​​색상 테이블입니다.

또한 파워 쿼리 데이터 변환의 일부가 포함된 경로 데이터 쿼리의 복제본인 두 개의 쿼리가 있습니다. WKT 준비( 잘 알려진 텍스트 준비 ) 및 다음 중지( 다음 중지 준비 )라고 이름을 지정했습니다. 이 두 가지는 필수 정보를 기본 경로 데이터 쿼리와 병합하는 데 사용됩니다.

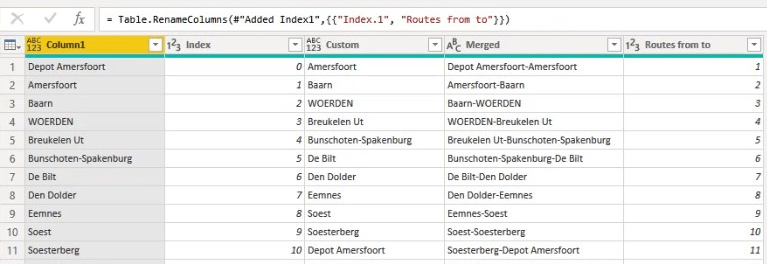

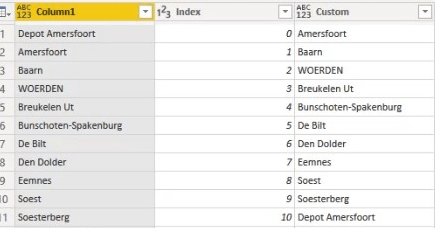

이 경우 핵심 요구 사항 중 하나를 완료하는 방법에는 몇 가지가 있습니다. 그리고 그것은 배달 순서를 표시하기 위해 이전 행에 다음 행의 이름 , 위도 및 경도를 가져오는 것입니다.

다음은 출발 및 도착 창고를 올바른 열에 표시하는 것입니다.

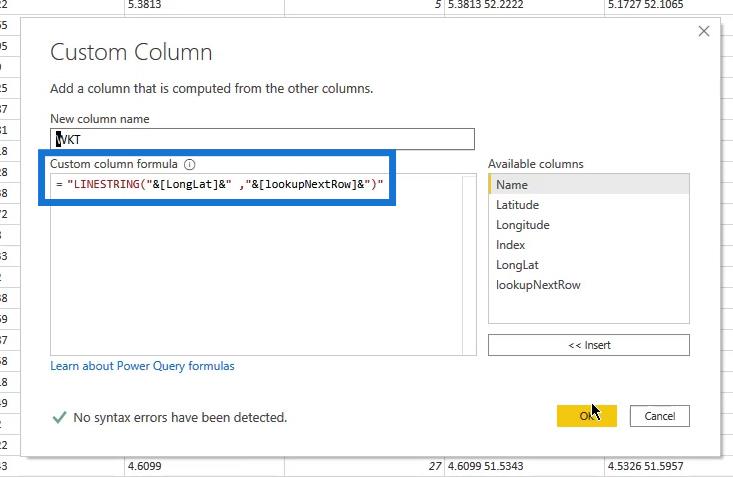

마지막으로 잘 알려진 텍스트 문자열을 만들었습니다 .

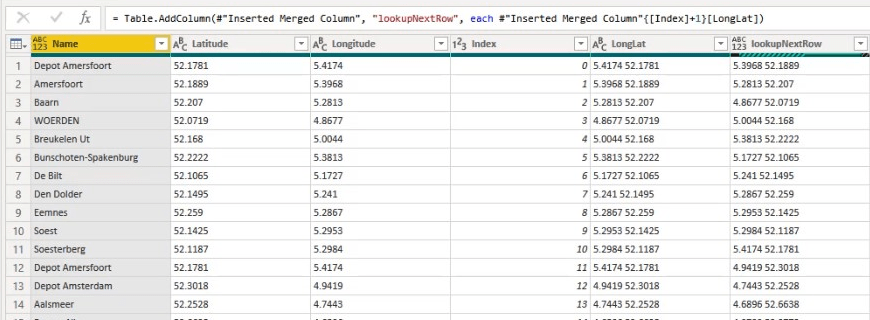

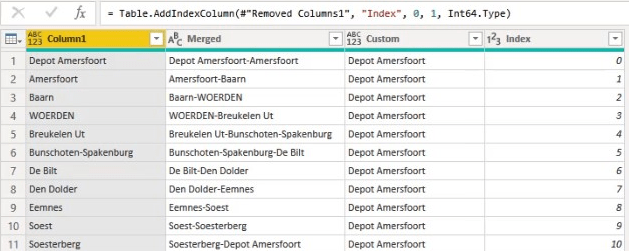

인덱스 방법을 모두 사용하고 레코드를 정렬하기 위해 0에서 1 또는 1에서 2로 이동된 인덱스를 병합했습니다. 또한 인덱스 번호에 1을 더하면 다음 행을 반환하는 사용자 지정 열 솔루션을 활용했습니다.

이로 인해 더 큰 데이터 세트에서 메모리 문제가 발생할 수 있습니다.

따라서 인덱스 열을 기준으로 병합하는 방법론을 사용하는 것이 훨씬 간단하므로 바람직합니다.

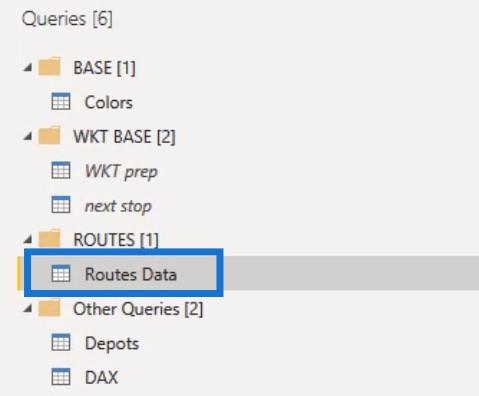

Routes Data 쿼리 도 있습니다 . 모델에 로드됩니다.

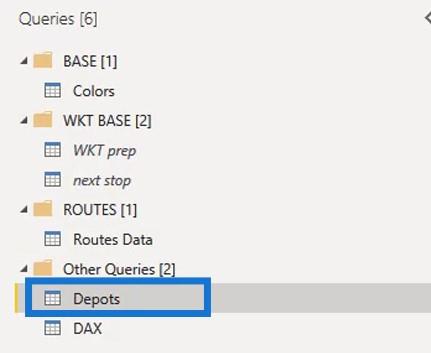

Depots 쿼리에는 각 경로의 시작 및 끝점에 대한 정보가 포함되어 있습니다 . 또한 이 쿼리를 Routes Data 쿼리 와 병합했습니다 .

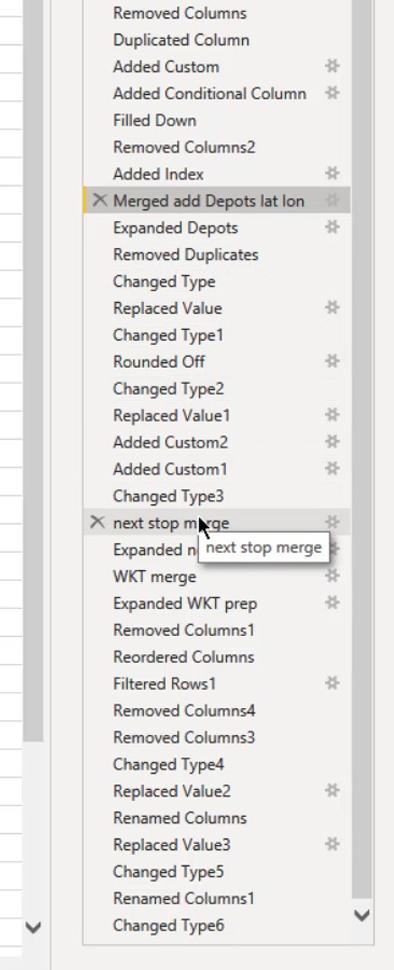

모델 및 기본 데이터를 참조할 수 있습니다. Depots 쿼리를 병합하여 위도와 경도를 얻는 것부터 자신의 속도에 맞게 적용된 단계를 진행하는 것이 좋습니다 . 그런 다음 Well Known Text를 데이터에 추가하기 위해 다음 중지 병합 단계로 진행합니다. 그런 다음 최종 정리 단계를 진행할 수 있습니다.

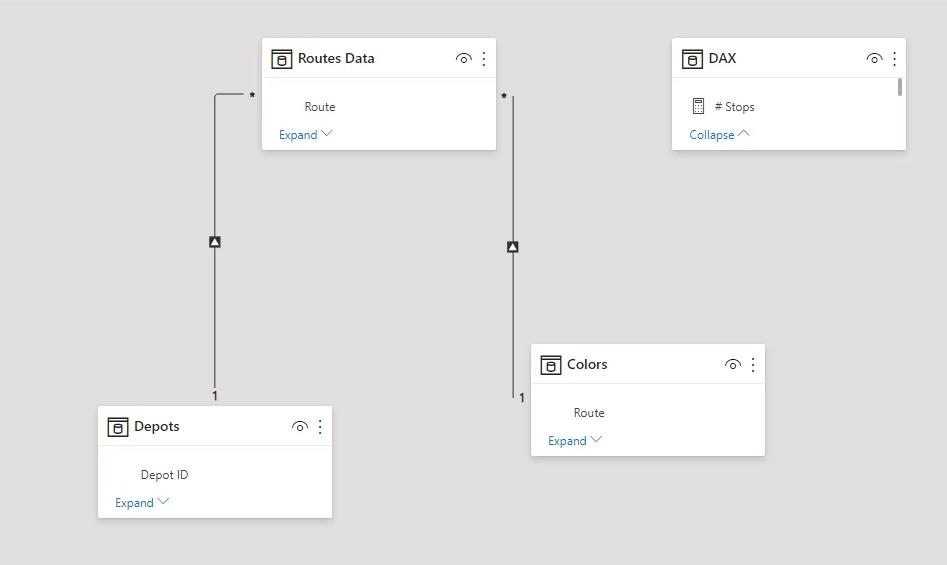

Depots , Colors 및 Routes Data 테이블을 로드했습니다 . 또한 데이터 모델에서 연결을 만들었습니다.

이제 시각화부터 시작할 수 있습니다.

2. 아이콘 맵 시각화

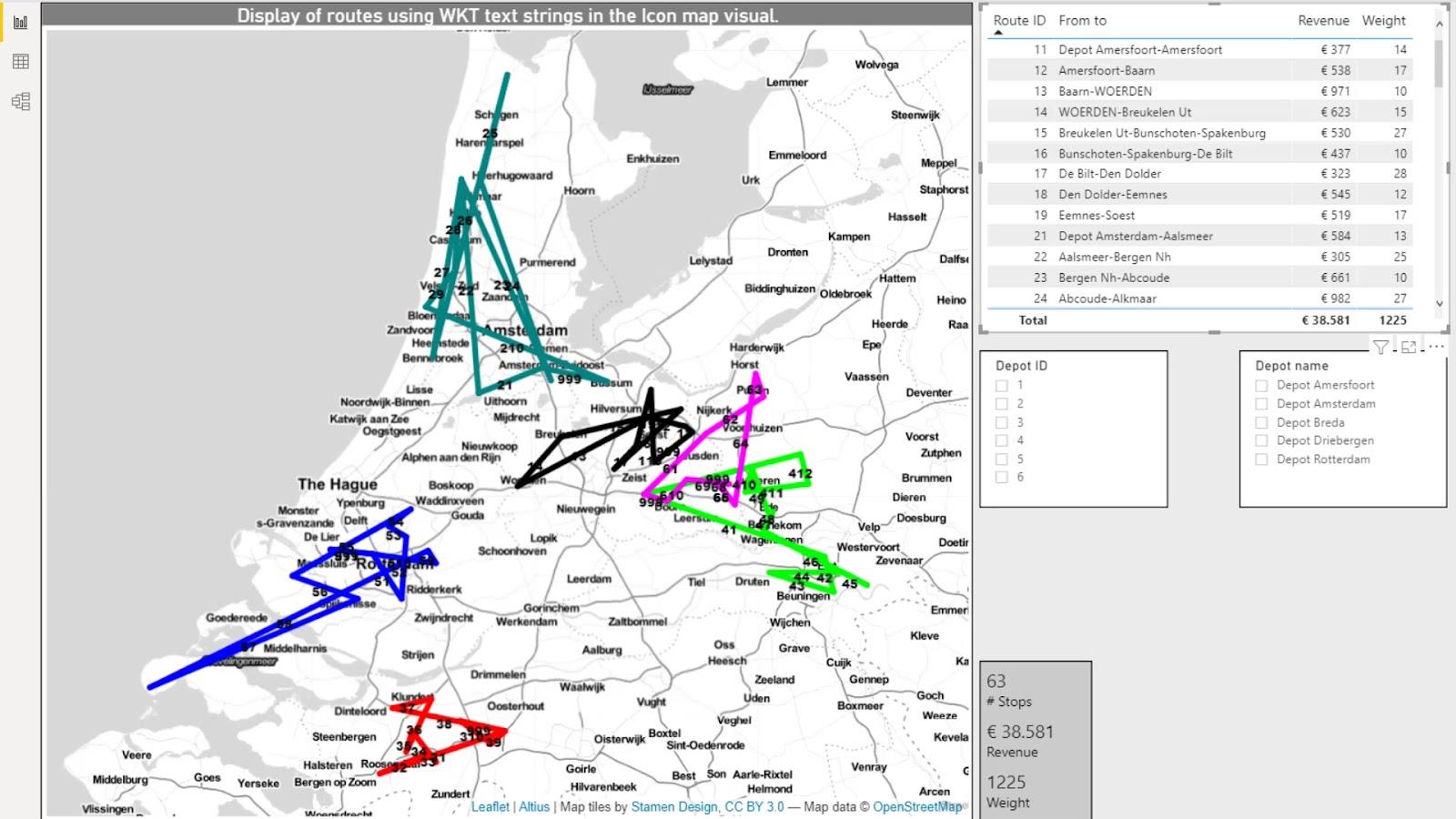

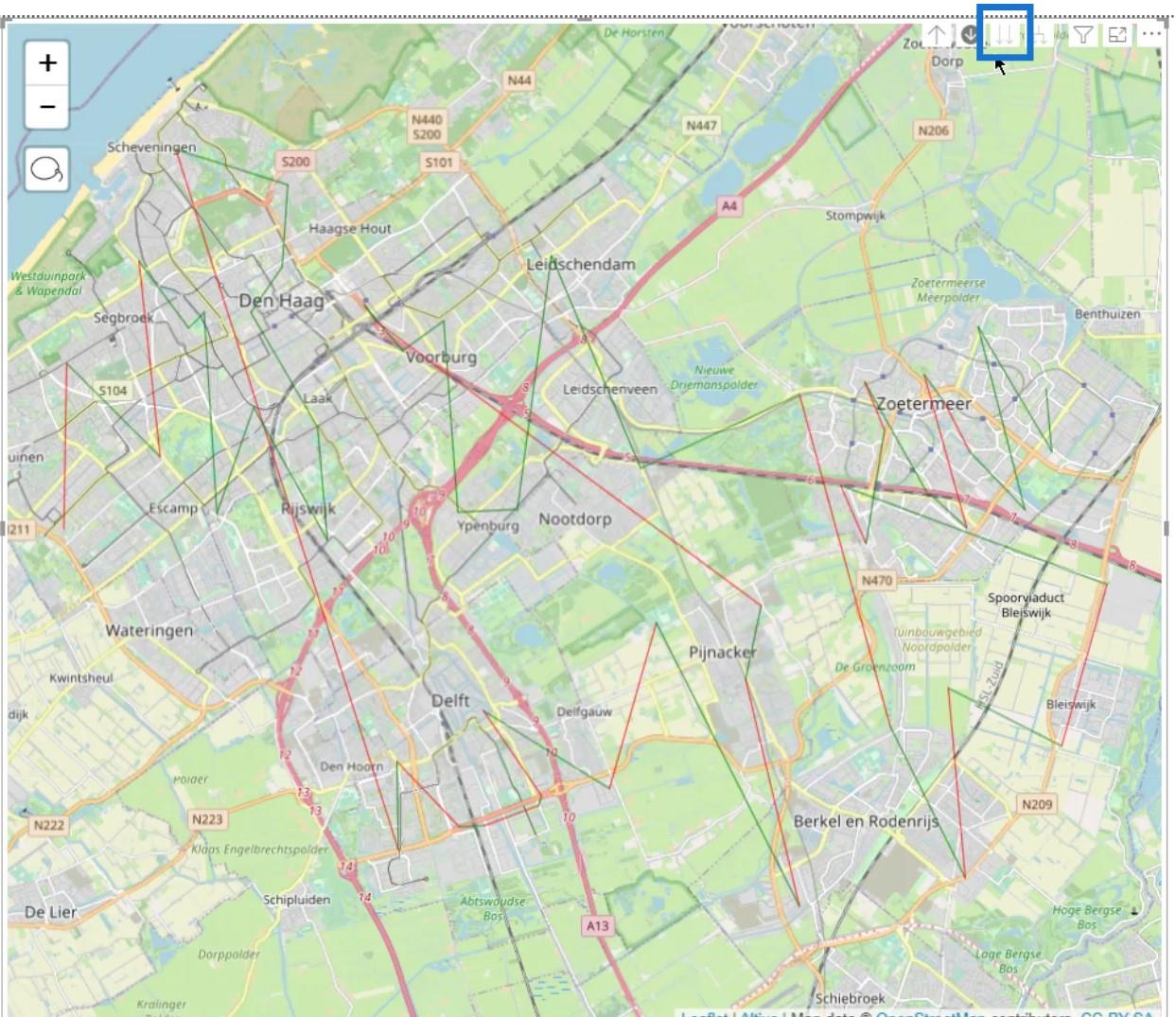

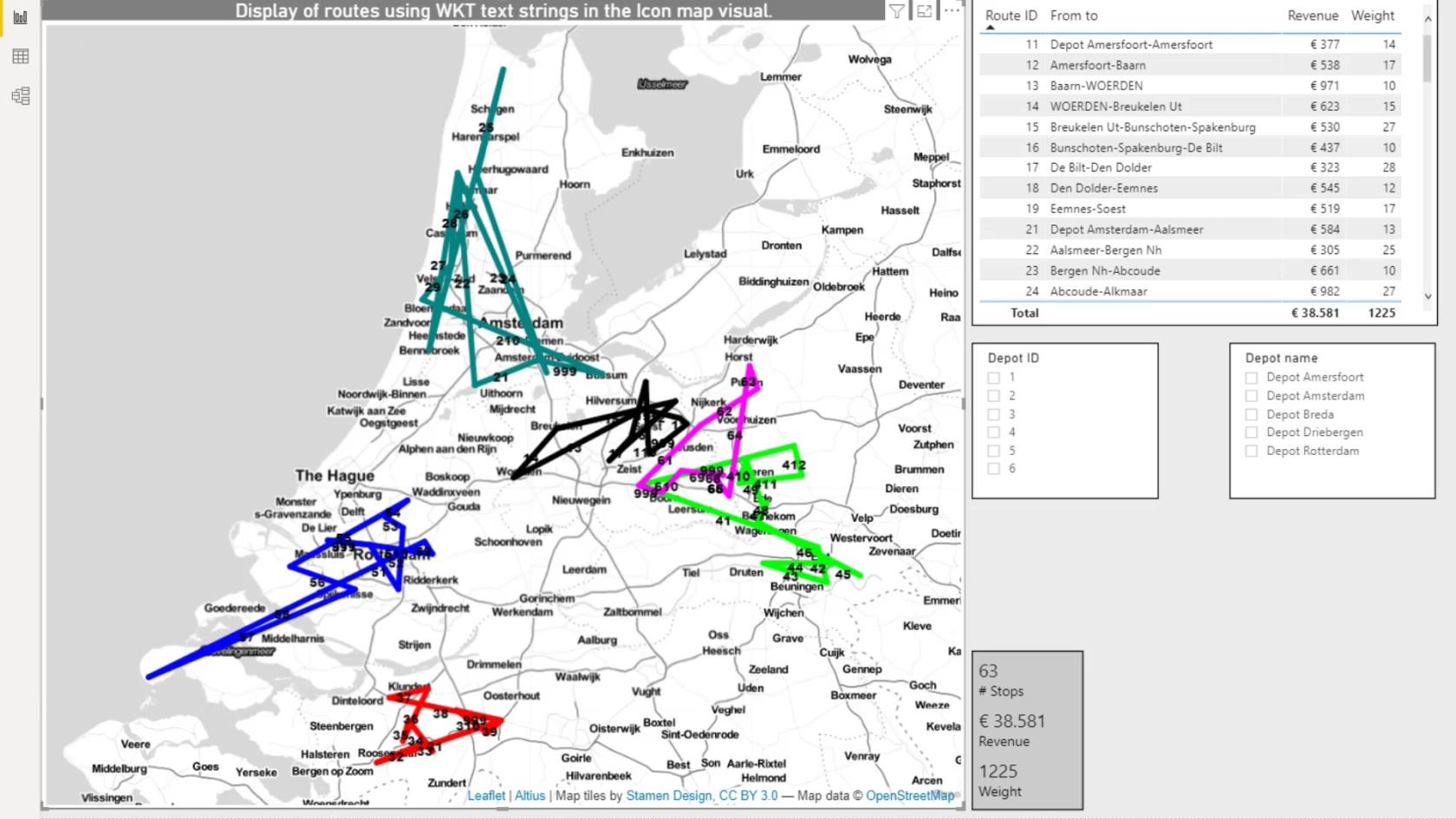

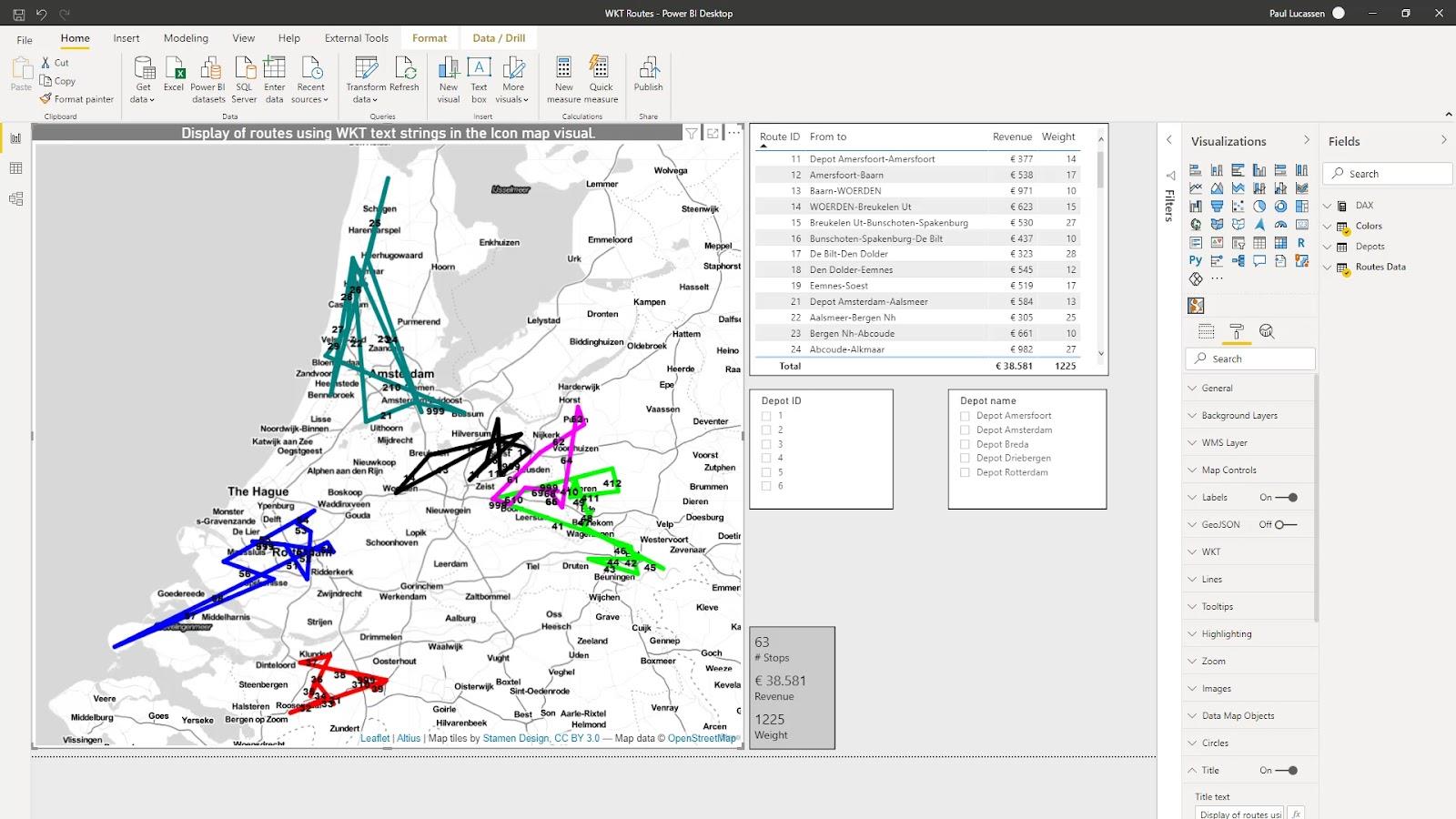

이제 아이콘 맵 시각적 개체에 경로가 표시됩니다. 또한 관련 데이터를 필드 행에 추가했습니다. 서식 패널 의 설정은 주유소를 보여주는 첫 번째 예의 설정과 유사합니다.

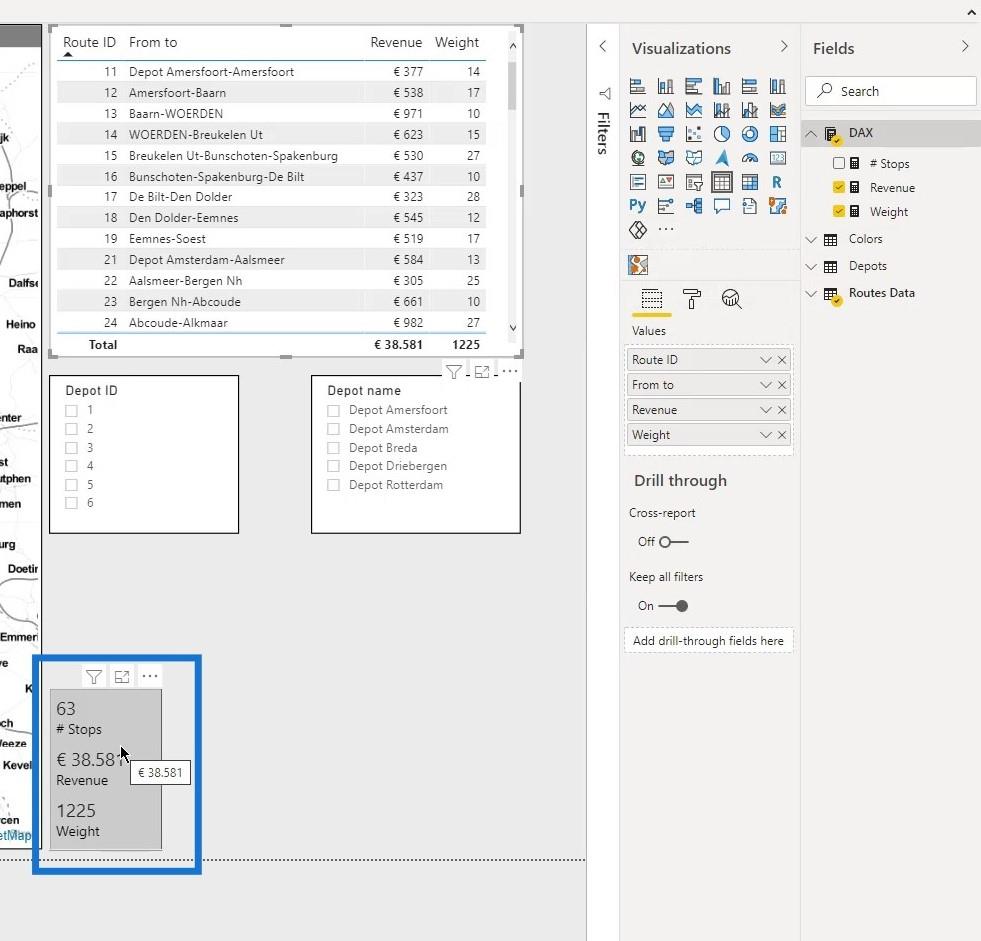

경로의 정류장 수, Revenue 및 Weight 를 계산하기 위해 몇 가지 측정값을 추가했습니다 . 이것들은 카드에 넣었습니다.

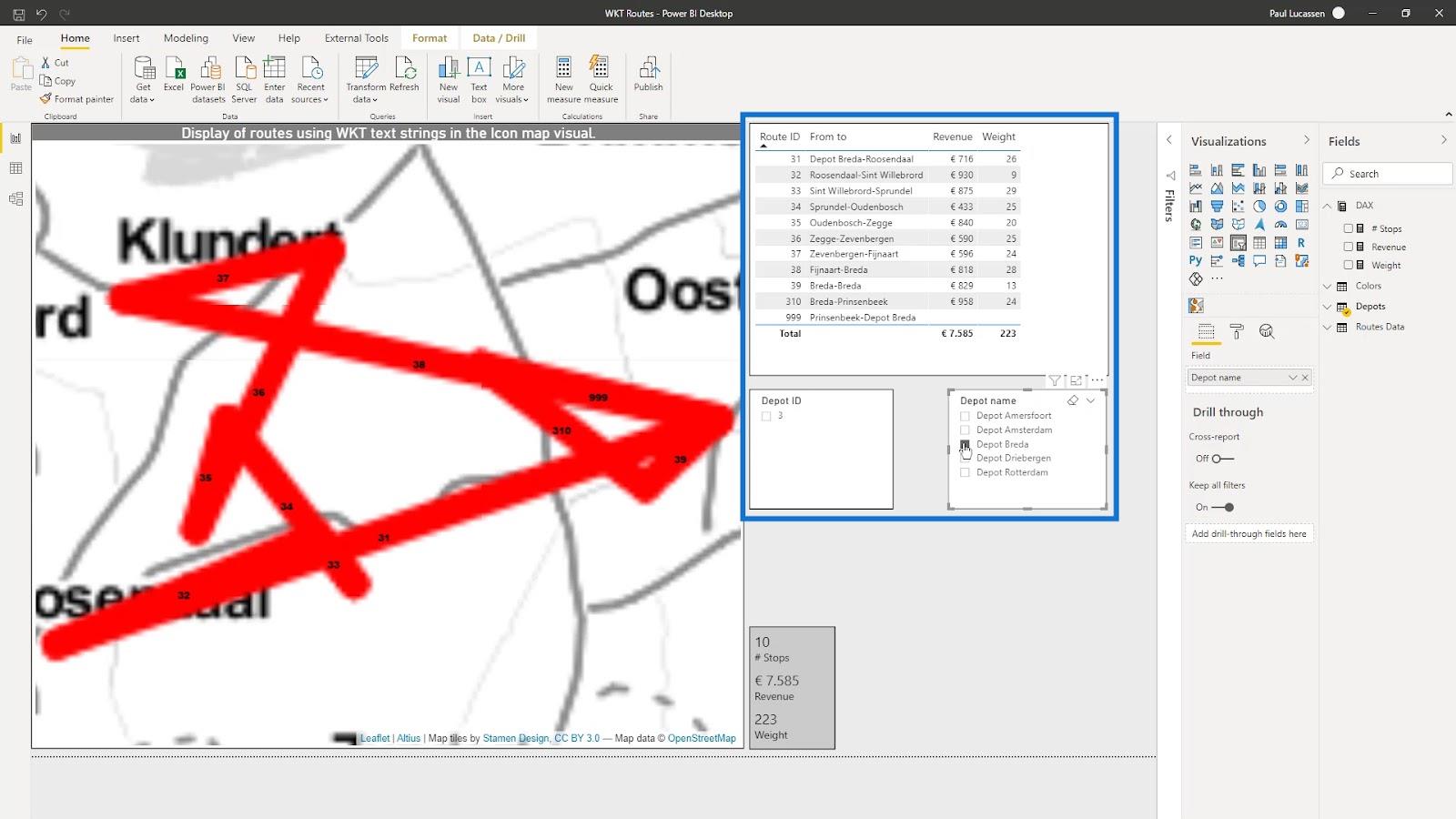

Depot ID 및 Depot name 에 대한 테이블과 슬라이서를 추가하면 기본 경로 분석 대시보드가 ​​완성됩니다. 원하는 항목을 선택할 수 있고 그에 따라 결과가 표시되므로 이제 동적입니다.

데이터 시각화 LuckyTemplates – 도구 설명의 동적 맵
공간 분석을 위한 LuckyTemplates 셰이프 맵 시각화
지리 공간 분석 – LuckyTemplates의 새로운 과정

결론

기본적으로 LuckyTemplates 아이콘 맵 시각적 개체에서 잘 알려진 텍스트 문자열을 사용하는 방법입니다 . 이 자습서에서는 아이콘 맵 시각적 개체의 가스 그리드 또는 차량 경로와 같은 흐름 데이터에 대해 WKT를 사용하여 여러 레이어를 표시하는 방법을 배울 수 있었습니다.

분석 보고서가 제대로 작동하려면 관련 필수 데이터 필드를 추가하는 것도 중요합니다.

더 많은 예제와 관련 콘텐츠를 보려면 아래 링크를 확인하십시오.

건배!
